工业真空站管路系统三维结构设计

这套真空站的三维结构设计，核心围绕工业现场真空获取与分配的实际需求搭建，在做结构拆解前，首先要明确它的核心应用场景——这类设备常部署在电子元器件封装、化工物料抽滤、食品真空包装、冶金真空脱气等生产环节，作为整个车间真空动力的核心供给单元，需要同时对接多个工位的真空取用需求，因此管路的走向设计、罐体的容积匹配，都是建模过程中优先考量的核心点。

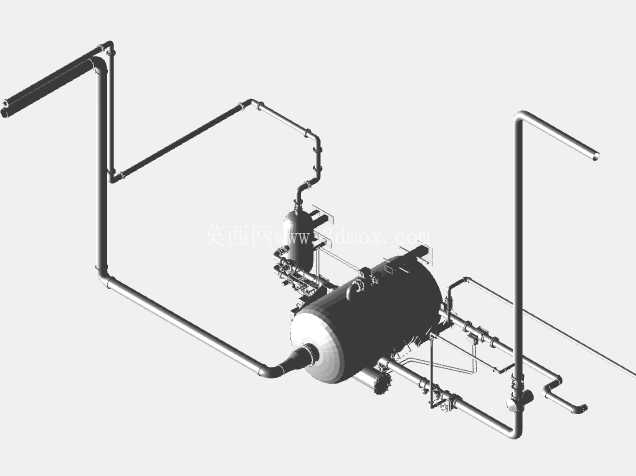

从实际用途来看，这套真空站的核心功能是通过罐体缓冲稳定真空度，避免单台真空泵启停带来的压力波动，外接的多组管路分别对应不同的真空支路，可同时为多个作业工位提供稳定的负压源，罐体上集成的阀组可以单独控制各支路的通断，也能在单支路出现泄漏时快速切断，避免影响整个系统的真空度稳定。建模过程中没有做多余的装饰性结构，所有外露部件都对应实际的功能需求：罐体侧面的短管接口用于连接真空泵进气端，顶部的立式小型罐体是气液分离结构，避免抽取的带液介质进入真空泵造成设备损坏，延伸出的长距离管路则是对应车间内跨工位的真空输送需求，管路的弯头全部采用标准长半径弯头结构，减少管路内的气流阻力，降低真空损耗。

设计思路上，整个模型优先遵循现场安装的边界约束：首先确定主罐体的安装基准，主罐体采用卧式安装结构，底部的支腿高度预留出了排污阀的操作空间，也方便后期做罐体底部的防腐维护；所有管路的排布都避开了罐体顶部的操作区，不会遮挡阀组的操作手柄，也给后期的仪表安装预留了足够的操作空间。管路的支撑结构全部贴合管路走向布置，每段水平管路的支撑间距都符合工业管道安装规范，避免长管路运行过程中出现振动变形；外接的竖向长管是对应高位真空取用点的布局，管路的转弯处都做了圆弧过渡，没有直角弯折结构，减少气流在管路内的压损。

从安装边界来看，整套设备的占地尺寸充分考虑了车间通道的通行需求，主罐体侧面预留的检修空间可以满足单人操作阀组、更换密封件的作业需求，管路的外接接口全部采用标准法兰连接结构，对接现场管路时不需要额外做非标改制，所有接口的法兰压力等级都匹配真空系统的负压工况，避免运行过程中出现泄漏。建模过程中对所有连接部位的密封结构都做了细节还原，法兰处的密封垫、管螺纹连接处的密封结构都有体现，方便后续做装配模拟时验证密封结构的匹配度，也能直接导出工程图用于现场安装指导。

不同于单纯的外观建模，这套结构在设计时就同步考虑了运维的便利性：罐体底部的排污口正对设备外侧，不需要拆解周边管路就能完成排污作业；气液分离罐的拆卸空间预留充足，更换内部滤芯时不需要拆除周边的主管道；所有阀组的操作手柄都朝向巡检通道一侧，日常开关操作不需要探身到设备缝隙内。管路的排布也做了分层处理，主工艺管路在上层，辅助的排污、泄压管路在下层，避免不同功能的管路交叉干扰，后期做管路标识时也能清晰区分各支路的功能。

在结构细节处理上，罐体上的支座采用标准鞍式支座结构，和罐体的接触部位做了圆弧贴合处理，避免应力集中造成罐体变形；管路和罐体的连接部位都做了补强圈结构，减少开孔部位的应力集中，适配长期负压运行的工况需求。所有外接管路的末端都预留了法兰连接余量，现场安装时可以根据实际的工位位置微调管路长度，不需要对主体结构做大规模改动。整个模型的结构比例完全按照工业实际设备的尺寸比例搭建，没有做夸张的变形处理，可直接用于车间布局规划、安装施工模拟，也能作为真空系统选型时的结构参考，帮助设计人员快速确认设备的占地空间、管路对接位置，减少现场安装时的管线冲突问题。
