橙色尼龙管道夹持固定支座结构设计

这类尼龙材质的夹持支座，在轻工输送、小型流体管路布设场景里的出镜率其实不低，很多人做管路排布的时候总想着用金属管夹，却忽略了尼龙材质在减震、绝缘、抗腐蚀层面的独有优势——尤其是在有弱酸碱喷淋、或是设备本身存在持续小幅振动的工位，金属管夹容易磨穿管壁、长期受振松动，而改性尼龙的自润滑性和阻尼特性，刚好能抵消这部分长期使用的隐患。

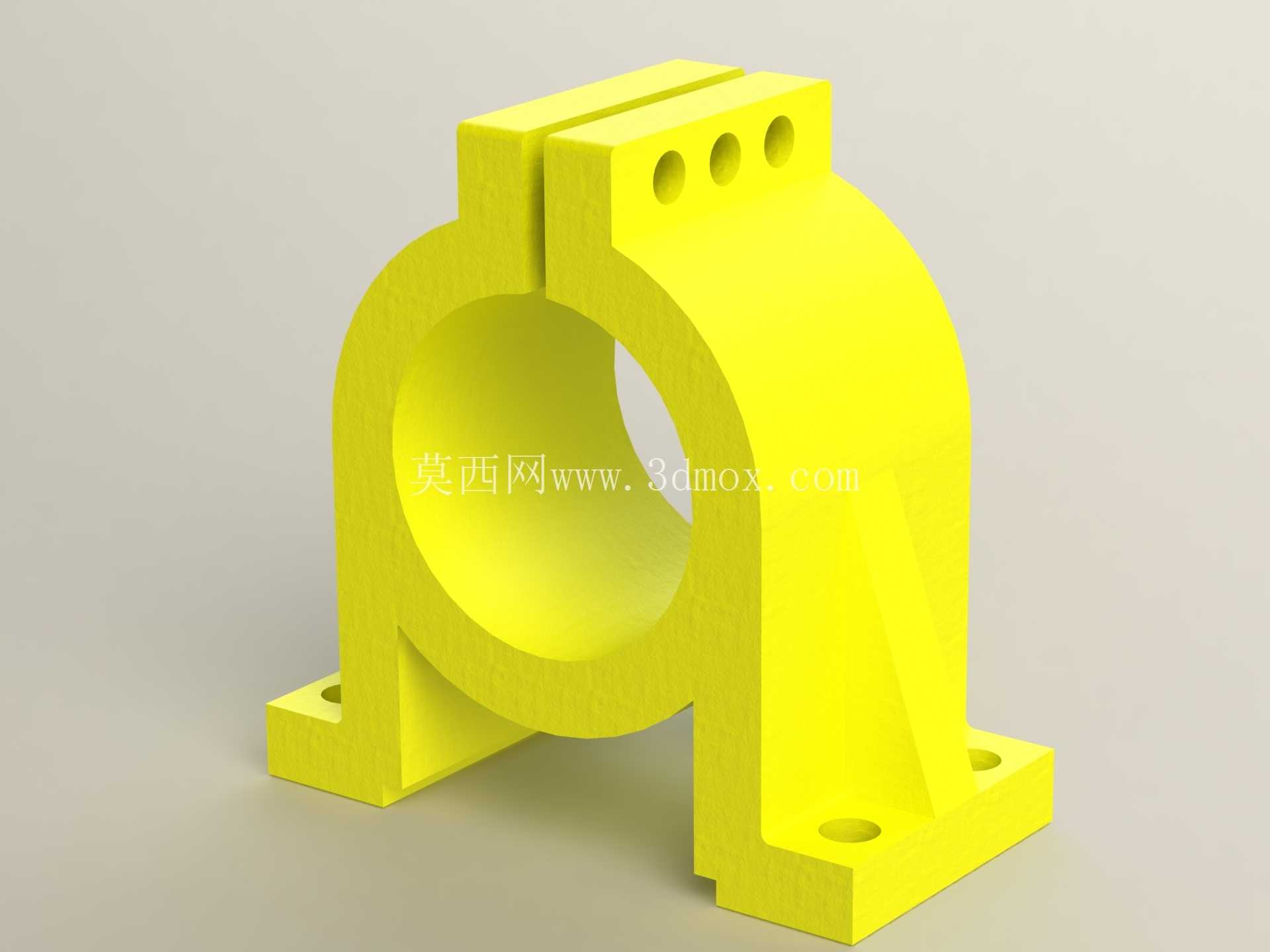

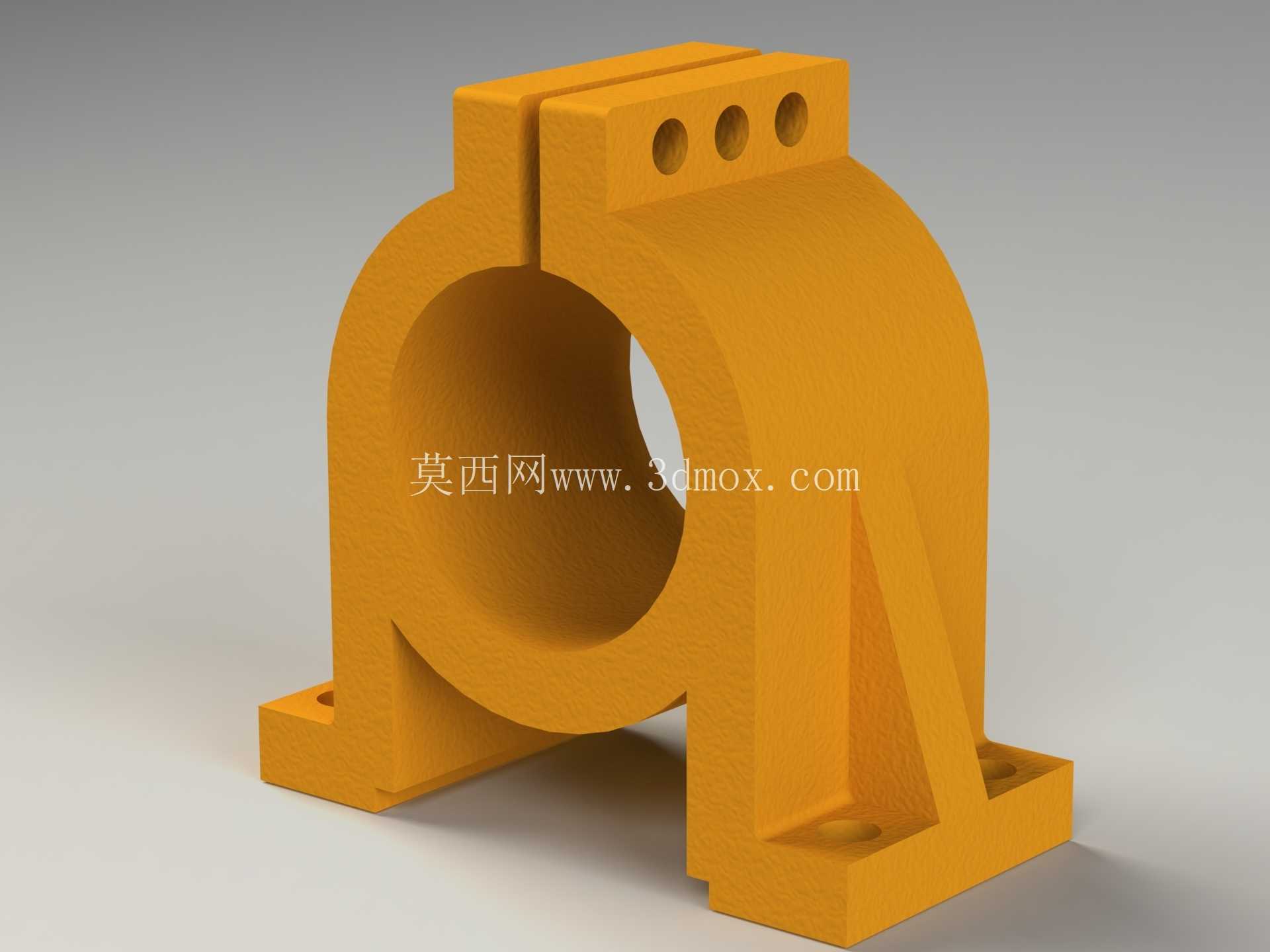

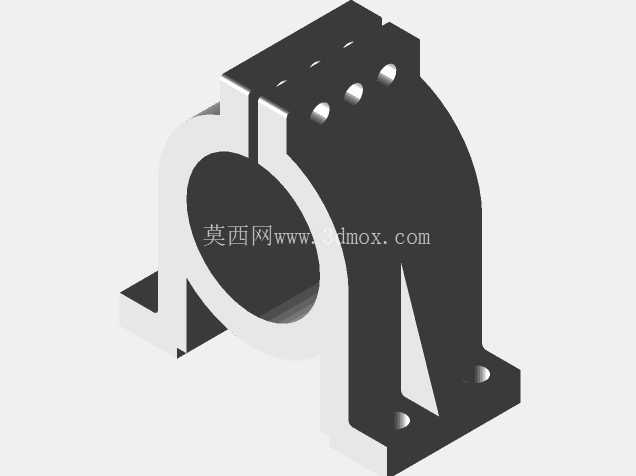

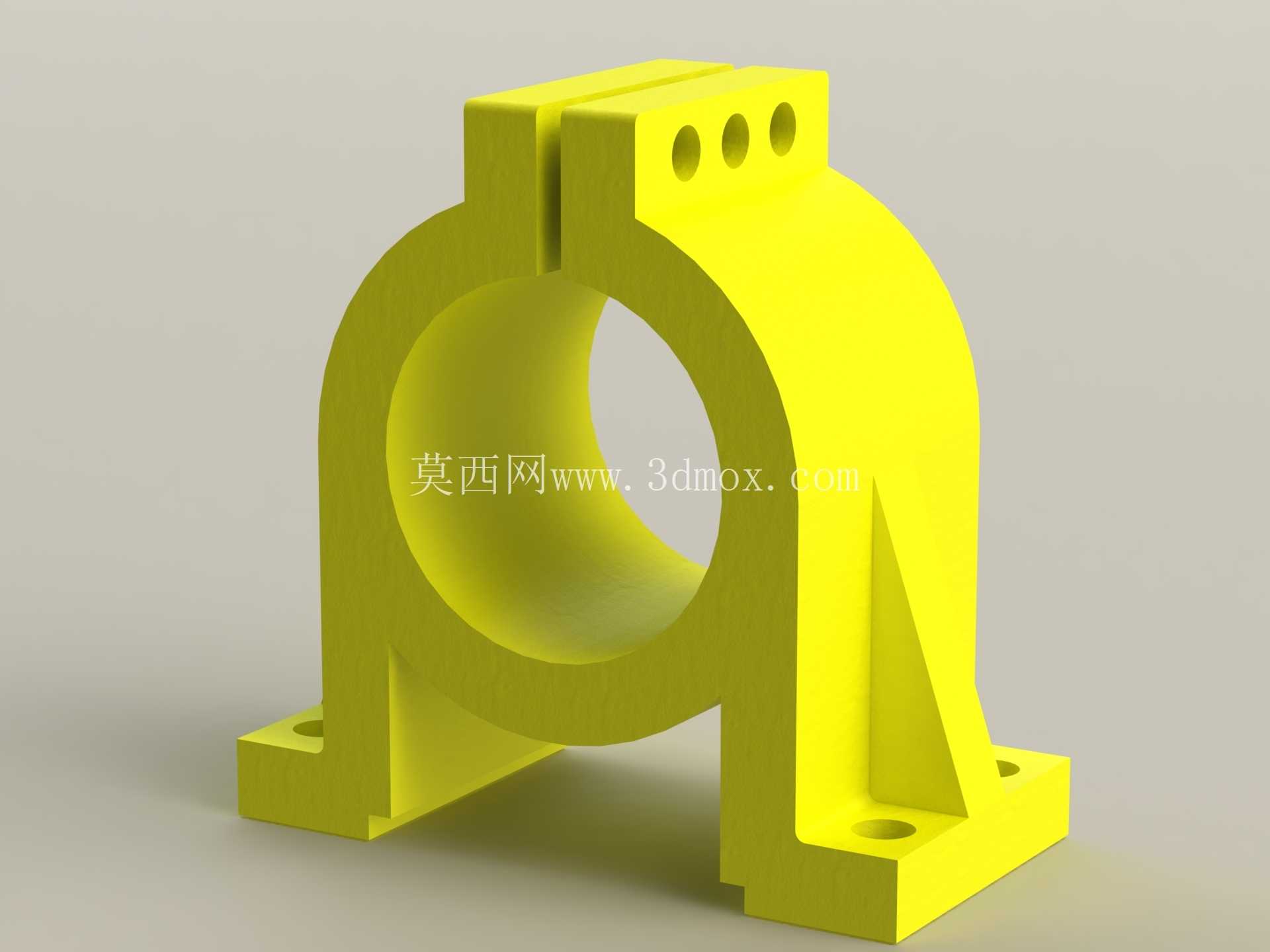

从结构本身来看，这个支座采用的是分体抱合式的设计逻辑，下半部分和底座做了一体化的加强筋布局，你能看到侧面的斜向加强筋直接从抱合环的侧壁延伸到底座安装面，这种设计不是为了好看，而是在螺栓锁紧上半部分抱箍的时候，锁紧力能顺着加强筋直接传导到安装基面，不会让抱合环出现单侧形变导致的抱持力不均。上半部分的三个通孔是用来穿装锁紧螺栓的，三个孔位等距排布，相比常见的双螺栓管夹，这种三螺栓布局在锁紧的时候能让抱合面的压力分布更均匀，不会出现两端压得紧、中间留缝隙的情况，对于壁厚较薄的尼龙管路、或是PVC类的柔性管路来说，能有效避免局部应力集中导致的管路开裂。

底座部分的两个安装沉孔是做了埋头处理的，安装的时候螺栓头可以完全沉入底座平面以下，不会突出安装面干涉到周边的其他部件，安装孔的跨距是按照常规的工业铝型材槽距做的适配，不管是装在30系列还是40系列的铝型材机架上，都能直接对位安装，不需要额外做转接板。抱合的内孔是整圆设计，没有做常见的防滑内齿，这一点其实是针对非金属管路做的适配——如果加了内齿，在温度变化导致管路热胀冷缩的时候，齿尖很容易嵌入管壁造成损伤，光滑的内孔面配合尼龙本身的摩擦系数，既能够提供足够的抱紧力防止管路轴向窜动，又不会损伤管路外壁。

设计的时候特意把上下分体的结合面做在了圆心偏上的位置，而不是正中间的水平分模面，这个细节很多新手容易忽略：如果分模面在正中心，当管路内存在流体冲击带来的径向跳动时，上下两瓣的结合面很容易出现错位，时间长了螺栓会受剪切力断裂；把分模面上移之后，下半部分的抱合环包裹范围超过了180度，哪怕上半部分的螺栓出现小幅松动，管路也不会直接从支座里脱落，本质上是加了一层防脱的冗余设计。侧面的加强筋厚度是和底座壁厚保持一致的，没有做厚薄突变，这是考虑到尼龙件注塑成型的时候，壁厚不均会导致缩水、内应力集中的问题，均匀的壁厚能让注塑的时候冷却速度一致，成型之后零件内部不会有残留的内应力，长期受载也不会出现自然开裂的情况。

实际使用的时候，这类支座大多用在小型水处理设备、实验室流体管路、或是电子设备的冷却水管布设上，因为尼龙本身不导电，在靠近电控元件的位置安装，也不用担心出现导电短路的隐患，重量比同尺寸的铸铝支座轻60%以上，对于需要控制整体重量的便携式设备来说，这个优势非常明显。安装边界上需要注意，底座的安装面平面度要求不高，哪怕是在有小幅凹凸的型材表面安装，因为尼龙本身有一定的形变能力，也能实现稳定的支撑，不需要像金属支座那样对安装面做铣平处理；锁紧上半部分螺栓的时候，不需要施加过大的扭矩，尼龙本身的形变会补偿管路的外径公差，只要拧到管路无法用手转动就足够，过大的扭矩反而会让上半部分的安装耳出现断裂。

很多人在选型这类管夹的时候，总觉得强度越高越好，一味选金属材质，其实在低压、常温、无强冲击的管路场景里，这种尼龙支座的综合使用寿命反而比金属件更长——不会生锈、不会和管路发生电化学腐蚀、本身的阻尼还能吸收管路内流体脉动带来的振动，减少管路接头位置因为长期振动出现的渗漏问题。做三维建模的时候，这个零件的拔模角度是按照1度做的，所有的转角位置都加了R2的圆角过渡，没有尖锐的棱角，一方面是注塑工艺的要求，另一方面也避免安装的时候划伤操作人员的手，或是刮破周边的线束护套。
