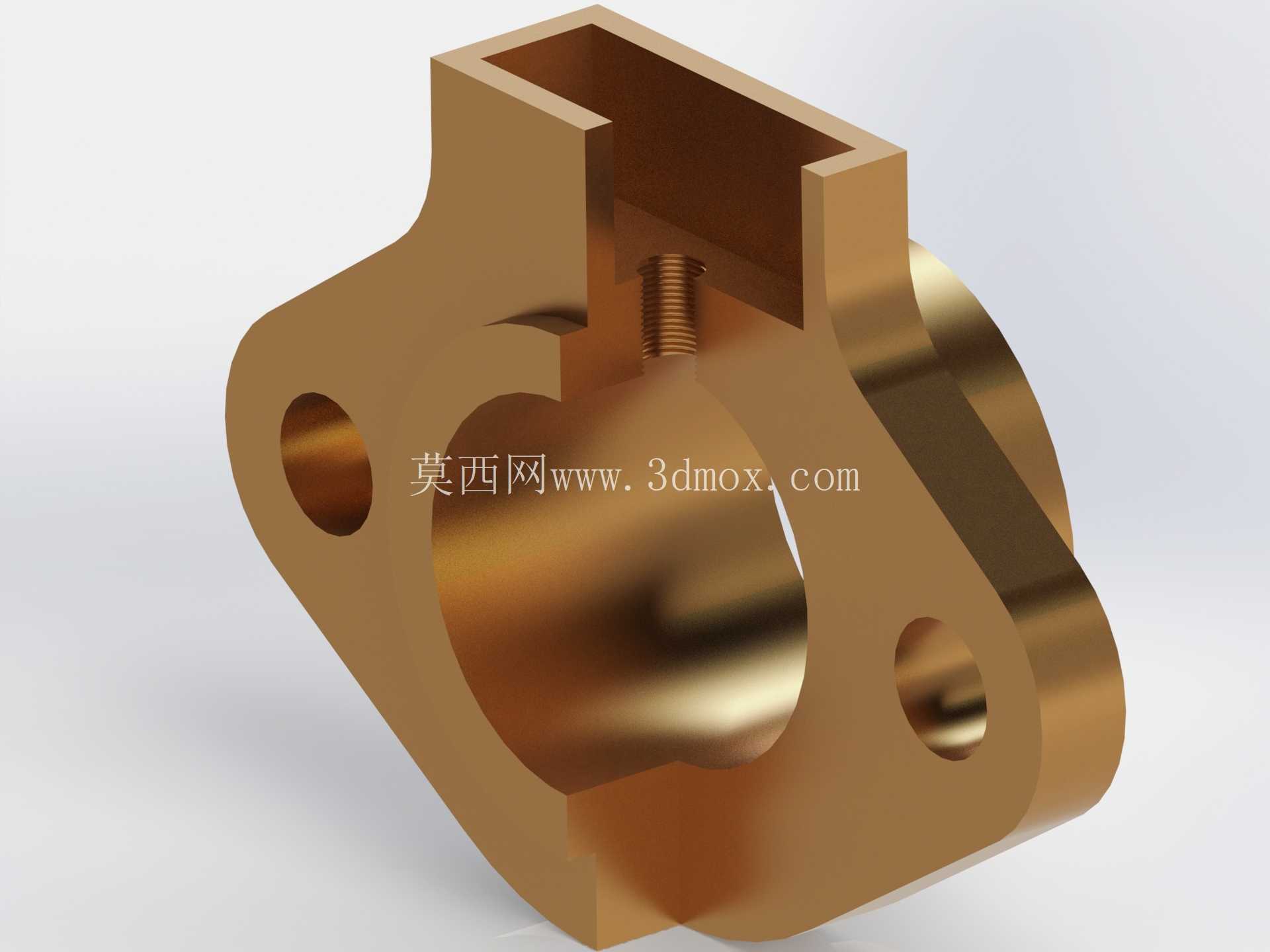

青铜材质带安装耳开槽式机械法兰结构

这款青铜材质的法兰结构，在流体输送管路、小型液压支路、仪器仪表接驳场景中有着明确的适配定位，区别于常规圆形平焊法兰，其非对称的带耳式结构是针对紧凑安装空间做的定向优化。从实际使用场景来看，这类法兰常应用在通讯基站内部的冷却管路接驳、小型液压阀组的集成安装位，或是测试设备的气路转接节点，这类场景的共性是安装周边空间局促，无法容纳大直径圆形法兰的螺栓布局，同时对连接件的耐腐蚀、抗磨损性能有一定要求，青铜材质的选型恰好匹配这类无强腐蚀但存在长期微动摩擦的工况，相比普通碳钢法兰无需额外做表面防锈处理，相比不锈钢材质加工难度更低、自润滑属性更好，在频繁拆装的测试工位上能有效降低螺纹咬合、接触面拉伤的概率。

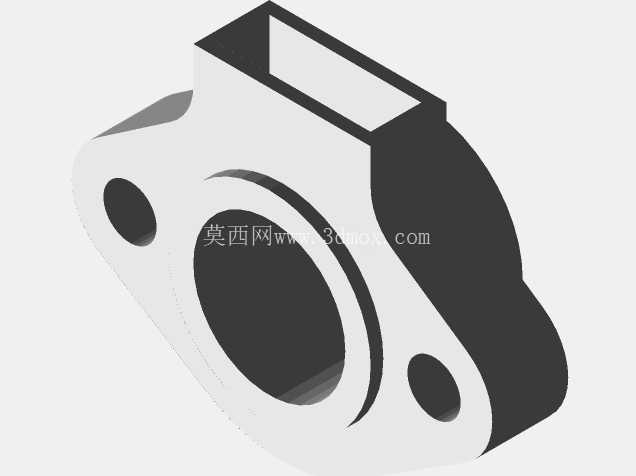

从功能特性上看，该法兰主体的中心通孔为介质流通通道，孔壁做了圆角过渡处理，避免介质流经时产生直角涡流阻力，上端的开槽结构并非工艺缺口，而是为了适配快插式管路接头的定位卡舌，安装时接头插入中心孔后旋转一定角度，卡舌即可卡入开槽内完成轴向定位，无需额外做螺纹旋合，能大幅提升狭小空间内的管路拆装效率。两侧伸出的安装耳上各设置了一个通孔，用于穿装固定螺栓，两个安装孔的中心距经过严格校核，适配对应安装基座上的标准螺孔间距，安装耳与主体连接位置做了大圆弧过渡，避免应力集中导致的耳板断裂——这处细节在有振动的工况下尤为重要，比如通讯设备内部的冷却管路会随散热风扇产生持续微振，直角过渡的安装耳在长期交变应力下很容易在根部产生裂纹，圆弧过渡能将应力分散到更大的接触面上，提升结构疲劳寿命。法兰主体的弧形贴合面是为了适配圆柱形安装基座的外壁，安装时弧形面与基座圆柱面完全贴合，能保证法兰安装后不会出现径向晃动，相比平面贴合的法兰，在圆柱面安装场景下不需要额外加工安装平面，减少了基座的加工工序。

从设计思路层面拆解，这款法兰的建模过程首先要确定中心通孔的通径参数，根据适配管路的流量要求确定通径大小，再根据管路工作压力确定法兰主体的壁厚，青铜材质的许用应力对应壁厚取值要保留1.5倍以上的安全余量，避免承压时出现变形。上端开槽的宽度与深度需要匹配对应快插接头的卡舌尺寸，开槽两侧的壁厚要满足接头卡入后的抗剪切强度要求，避免插拔接头时造成开槽边缘崩裂。两侧安装耳的位置并非对称分布，而是根据安装基座上的周边干涉件位置做了偏移调整，其中一侧安装耳更靠近主体弧形面，另一侧向外延伸更长，这样的布局能避开基座上相邻的其他管路接头与电子元器件，保证螺栓安装时工具拥有足够的操作空间。安装孔的直径比适配螺栓大0.2mm，预留安装时的位置调整余量，避免加工误差导致螺栓无法穿入。中心孔上端的内螺纹段是用于安装备用堵头或是压力检测接头，当不需要接驳快插管路时，可以拧入堵头实现通路封闭，或是接入压力表实时监测管路内的介质压力，拓展了法兰的使用场景。

从安装边界来看，这款法兰的整体外轮廓尺寸控制在极小范围内，安装后突出基座表面的高度不超过30mm，不会占用过多的设备内部空间，安装时只需要对准两个螺栓孔拧紧即可完成固定，弧形贴合面与基座之间可以加装薄铜垫实现密封，不需要额外加工密封槽，降低了密封件的选型成本。法兰上端开槽的开口方向与两个安装孔的中心连线呈垂直角度，安装时可以通过调整螺栓的拧紧顺序来微调开槽的朝向，保证快插接头接入后管路走向符合布线要求，不会与周边线缆、其他管路产生干涉。青铜材质的切削性能较好，在后期维护时如果安装孔出现磨损或是开槽出现磕碰损伤，可以通过现场补锉、修磨的方式快速修复，不需要整体更换，降低了设备的维护成本。这类非标准法兰的设计核心从来不是追求通用互换性，而是针对特定安装场景做空间与功能的最优适配，在有限的空间内同时实现管路接驳、定位固定、功能拓展的多重作用，相比标准法兰能大幅提升设备内部的空间利用率，减少不必要的转接零件数量，降低整个管路系统的泄漏风险。
