通讯设备用旁通式连接轴类结构件

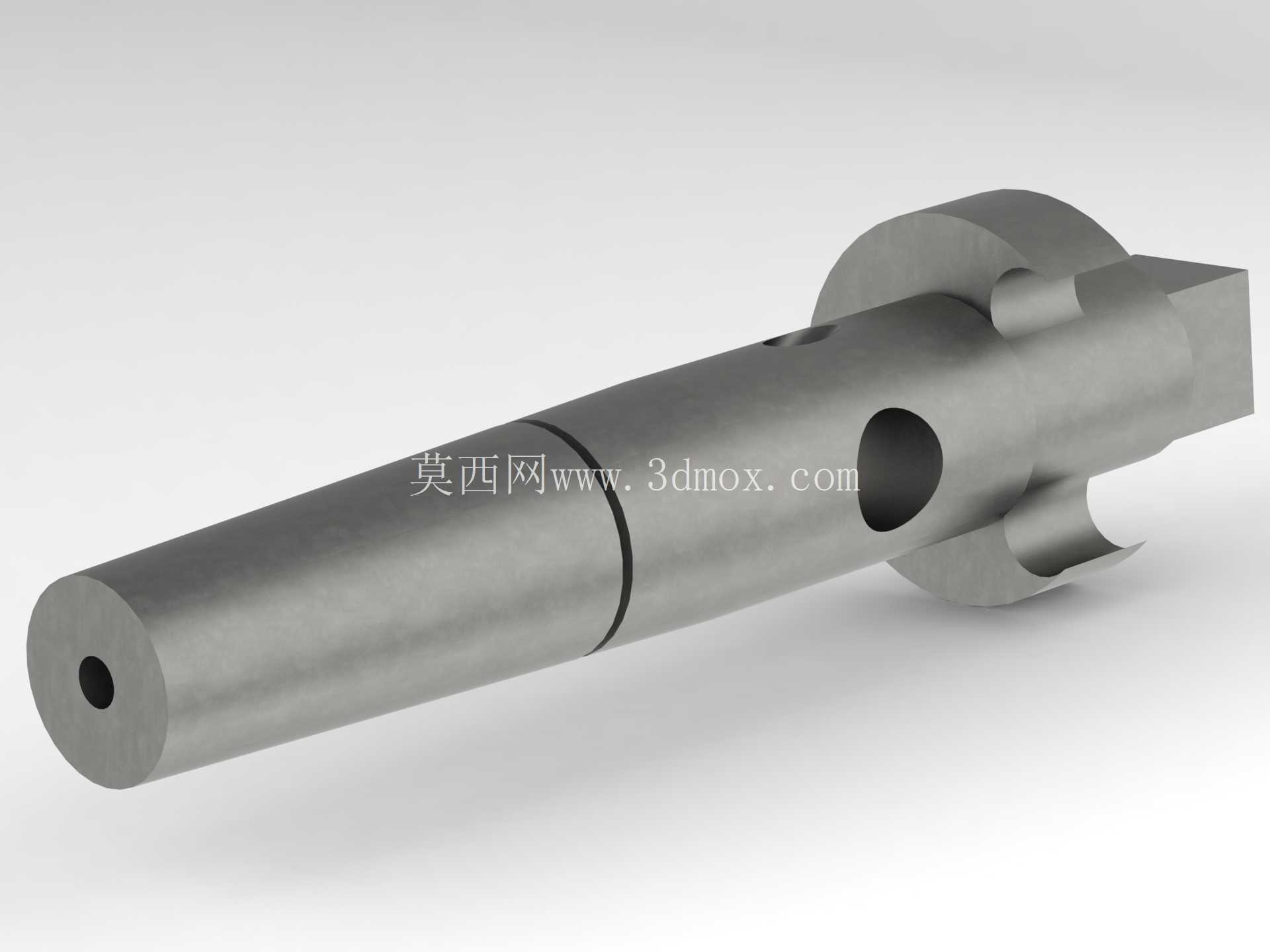

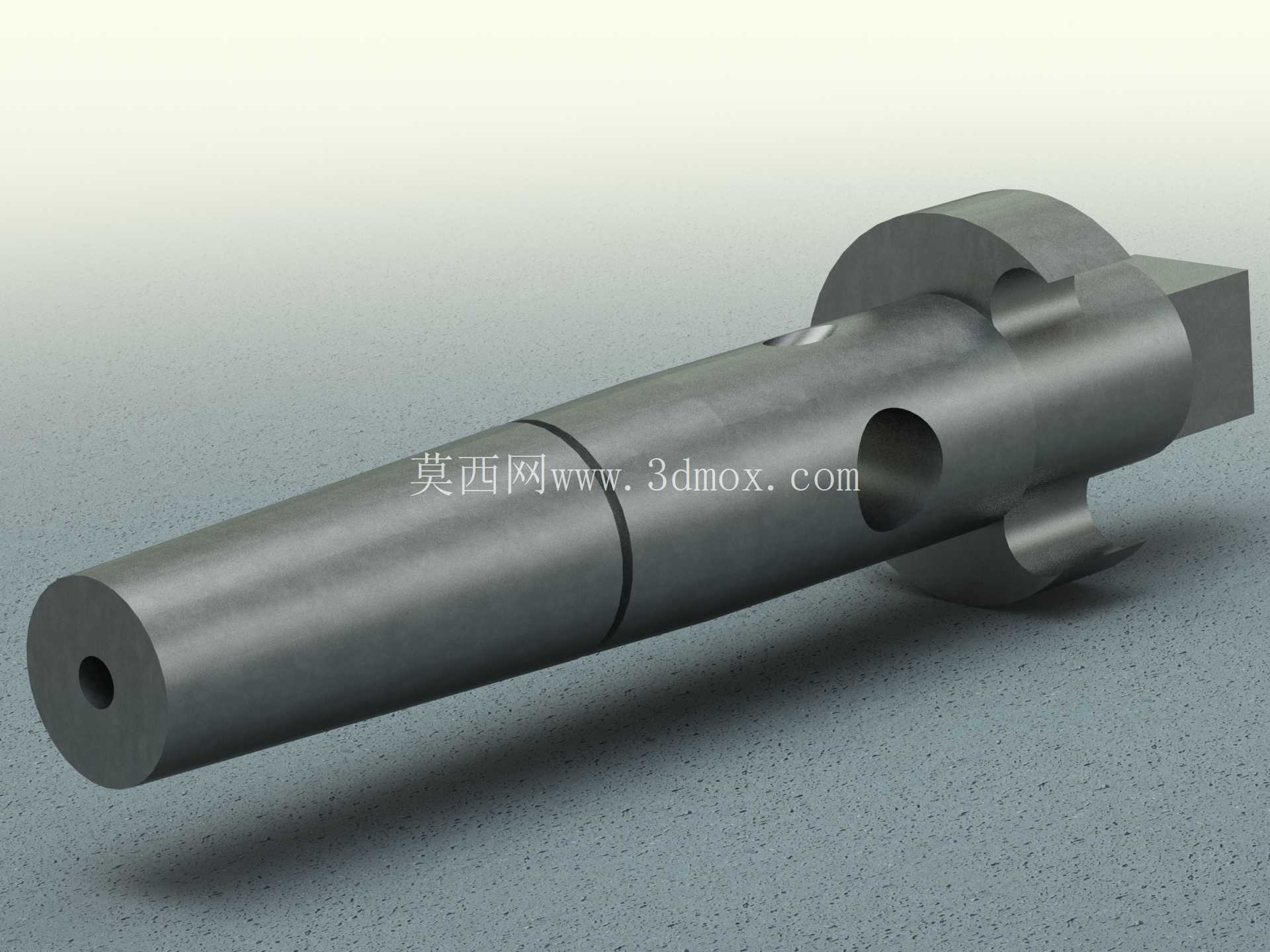

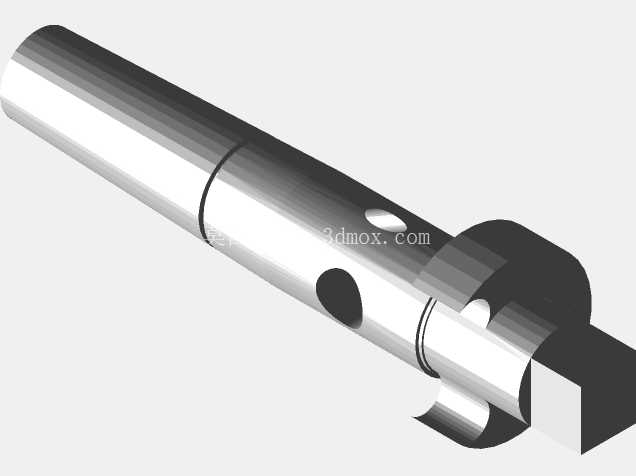

　　这款轴类结构件主要应用于通讯传输设备的流体或信号通路旁通接驳场景，在通讯基站的信号中继单元、户外通讯机柜的管线接驳组件中承担通路切换、介质导流以及部件连接定位的核心作用，区别于常规直通式轴件，其旁通结构设计能够在不中断主通路运行的前提下，实现支路信号或冷却介质的分流导出，满足通讯设备不停机维护、支路扩容的实际工况需求。从结构设计逻辑来看，整体采用长轴类阶梯布局，主体轴段为空心贯通结构，能够有效降低零件自身重量，同时为主通路介质或穿线提供充足的内部空间，轴身中部开设的径向通孔是旁通功能的核心结构，孔位与主空心通路垂直贯通，加工时严格控制孔位的同轴度与垂直度公差，避免通路接驳时出现介质泄漏或信号传输损耗超标的问题。

　　轴身靠近一端的位置设置有一体式限位凸台，凸台侧面加工有对称的卡位缺口，安装时能够与设备基座的卡槽快速嵌合，无需额外设计防转销结构即可实现周向定位，减少装配环节的零件数量，降低现场安装的复杂度。轴的末端设计为扁方结构，能够与驱动拨叉配合，在需要切换通路状态时，通过拨叉带动轴件小角度转动，实现旁通孔位与主通路的对齐或封闭，完成通路状态的切换，扁方结构的加工公差控制在h7级别，保证与拨叉卡槽的配合间隙在合理范围，避免切换过程中出现卡滞或间隙过大导致的位置偏移。

　　从安装边界尺寸来看，主体轴段的外径根据适配的通讯设备标准接驳接口设计，空心内孔的通径满足支路最大流量或线缆穿设的直径要求，限位凸台的外径比主体轴段大出足够的限位余量，安装时凸台端面与基座安装面贴合，能够承受轴件工作时产生的轴向推力，避免轴件出现轴向窜动影响通路密封性。轴身表面做了防锈氧化处理，能够适应户外通讯机柜的潮湿、盐雾工作环境，延长零件的使用寿命，所有锐边均做了R0.5的倒角处理，既避免安装过程中划伤操作人员或密封胶圈，也能够去除机加工产生的毛刺，防止毛刺脱落进入通路造成堵塞。

　　在实际装配场景中，该轴件需要配合密封胶圈、轴套使用，安装时先将胶圈嵌入基座的密封槽内，再将轴件从安装孔插入，直到限位凸台与基座端面完全贴合，转动轴件确认卡位缺口与卡槽对齐后，再装入末端的拨叉组件即可完成装配，日常维护时仅需检查轴件转动的顺畅度以及密封位置是否存在泄漏，无需整体拆解设备，大幅降低通讯设备的运维成本。设计过程中针对旁通孔位的应力集中问题做了优化，在孔位与轴身的交接处做了微小的圆弧过渡，避免轴件在承受交变载荷时出现应力开裂，同时通过有限元仿真验证了轴件在最大工作压力下的形变余量，确保结构强度满足通讯设备长期不间断运行的可靠性要求，整体结构没有冗余设计，所有特征均服务于旁通接驳、定位安装、状态切换的核心功能，适配通讯设备紧凑化、高可靠性的设计趋势。
