直列四缸发动机曲柄连杆机构装配结构

项目分类:发动机 发布时间:2026-01-12 ID:1121784
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构
  • 直列四缸发动机曲柄连杆机构装配结构

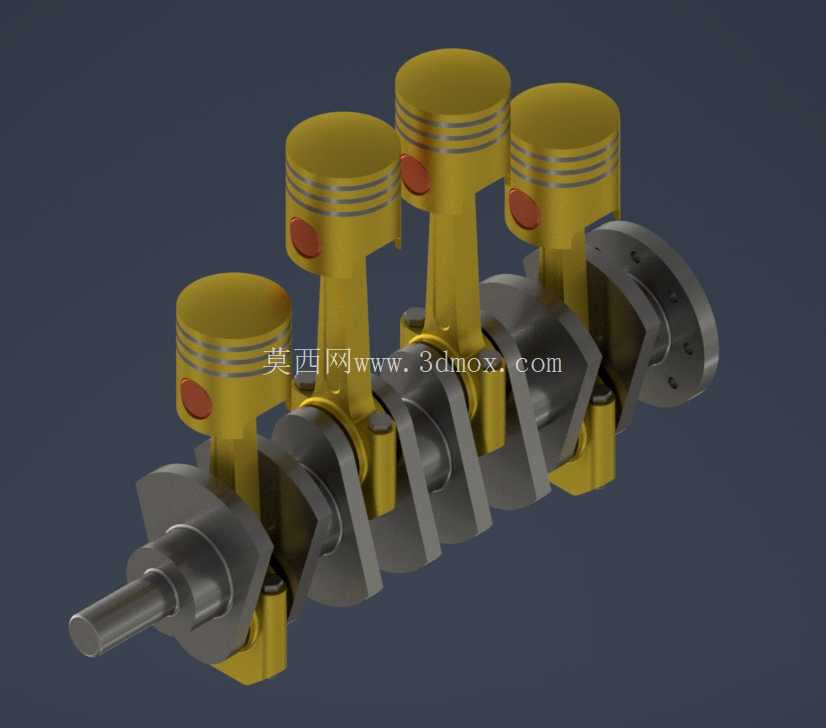

  这套直列四缸动力核心的曲柄连杆装配结构,是往复式内燃机实现热能向机械能转换的核心载体,目前广泛搭载于1.0L-2.5L排量区间的家用乘用车、轻型商用载货车辆、小型非道路工程机械以及固定式发电机组动力单元中,是当前量产应用覆盖面最广的内燃机构型之一。整套机构的设计逻辑完全围绕四冲程发动机的工作循环时序展开,四个活塞沿气缸中心线呈等间距直列排布,相邻气缸的曲柄销相位角设置为180度,能够保证四个气缸按照1-3-4-2或者1-2-4-3的固定点火顺序交替做功,将曲轴每两圈的旋转周期内的动力输出脉冲均匀拆分,大幅降低整机运转时的一阶、二阶往复惯性力波动,减少动力输出端的扭转振动,提升整机运转平顺性。从结构组成来看,整套装配体完全覆盖了曲柄连杆机构的全部运动副构件:活塞部分采用了带三道环槽的设计,顶部两道环槽适配气环,用于密封燃烧室的高压燃气,避免做功行程的燃气下窜至曲轴箱,最下方的环槽适配油环,用于刮除气缸壁面多余的润滑油,防止机油进入燃烧室参与燃烧造成积碳与机油过量消耗;活塞销采用全浮式设计,两端通过卡簧限位,既可以在连杆小头的衬套孔内转动,也可以在活塞的销座孔内小幅转动,能够让活塞销的磨损沿圆周方向均匀分布,大幅延长构件的使用寿命。

  连杆部分采用分体式结构,连杆盖与连杆杆身通过高精度定位结构与螺栓紧固,剖分面经过精密加工保证装配后的连杆大头孔圆度,避免轴瓦装配后出现形变造成的烧瓦故障;连杆杆身采用“工”字形截面设计,在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下,尽可能降低往复运动部分的质量,减少高转速工况下的惯性载荷。曲轴部分采用整体式锻造结构,四个曲柄销对应四个连杆的安装位置,前后端分别设置油封轴颈与动力输出法兰,输出法兰端可以直接连接飞轮总成或者液力变矩器输入端,前端轴颈用于驱动正时系统、水泵、机油泵等附件;曲轴的平衡块与曲柄采用一体化设计,每个平衡块的配重都经过精确计算,用于抵消活塞连杆组往复运动与曲轴旋转运动产生的不平衡力矩,控制曲轴在额定转速区间内的挠曲变形量,保证主轴颈与主轴承座的配合间隙始终处于设计允许范围内。

  从安装边界来看,整套机构的轴向尺寸与直列四缸发动机的缸体长度完全匹配,活塞的外径尺寸对应标准气缸内径,装配时活塞顶部与气缸盖底面之间的间隙严格匹配设计压缩比要求,曲轴的主轴颈直径与缸体主轴承座孔的尺寸适配,安装后曲轴的轴向窜动量通过止推片控制在合理区间,避免运转过程中出现轴向窜动造成的齿轮、链轮偏磨。在实际工程应用中,这套结构的三维模型可以直接用于动力总成的前期布局校核,帮助设计人员验证活塞在上止点、下止点位置时与气缸盖、气门、平衡轴等周边构件的运动间隙,排查运动干涉风险;也可以用于曲柄连杆机构的运动学仿真分析,计算不同转速下的活塞加速度、连杆受力、曲轴扭转力矩等关键参数,为后续的零部件强度校核、疲劳寿命计算提供准确的装配关系参考。

  对于职业院校的内燃机结构教学、汽修从业人员的拆装实训来说,这套完整的装配模型能够直观展示曲柄连杆机构各零件的装配位置、连接关系与运动逻辑,帮助学习者快速理解四缸发动机的动力传递路径,避免实物拆装过程中因操作不熟练造成的零件磕碰损伤。在建模过程中,所有运动副的配合关系都严格按照实际装配要求设置,活塞与气缸的滑动配合、连杆大头与曲柄销的转动配合、活塞销与连杆小头的转动配合都完全还原真实工况,能够直接用于运动仿真动画的制作,直观展示发动机运转过程中各构件的运动轨迹,不需要额外调整配合关系即可完成动力学仿真的前置准备工作。
