DN100法兰式数字控制阀结构设计

　　这款BV88系列DN100数字控制阀采用法兰连接结构，法兰端面的螺栓孔严格遵循公称通径100mm对应的管路法兰标准排布，安装时可以直接和同压力等级的管路法兰对接，密封面采用凸面结构，配合耐温耐腐的密封垫片，能够满足常规水、中性流体、低腐蚀性工艺介质的密封要求，安装边界上，阀门主体的轴向长度适配常规管路安装间距，侧面的控制机构外伸尺寸预留了足够的操作和维护空间，不会出现安装后与周边管路支架、保温层干涉的问题。从结构设计思路来看，这款阀门的主体采用上装式结构设计，日常维护时不需要将整个阀门从管路上拆卸下来，只需要松开上阀盖的连接螺栓，就可以将内部的阀芯、阀杆组件整体抽出检修，大幅降低了后期运维的工作量。在化工流体输送、市政供水干线、工业循环水系统以及工艺介质调节管路中，DN100通径的控制阀是管路系统里的核心调节部件，承担着介质流量精准调控、压力稳定维持、管路通断切换的关键作用，不同于普通的通断类阀门，数字控制阀可以接收控制系统的数字量信号，直接输出对应的阀位开度，省去了传统气动阀、电动阀的信号转换环节，调节精度和响应速度都更适配现代自动化生产的管路控制需求。

　　阀体流道采用等径直通设计，介质流过阀门时的流阻更小，不会在阀腔内部形成大面积的涡流区，一方面减少了介质流阻带来的管路压力损失，另一方面也避免了介质中杂质在阀腔内部沉积卡涩阀芯的问题。阀门侧面集成的数字控制执行机构，和阀杆采用直连式传动结构，省去了传统执行机构的齿轮减速、连杆传动等中间环节，阀位反馈的精度更高，执行机构的防护壳体采用密封结构，可以适应车间、户外管路等多尘、有一定湿度的安装环境，执行机构上预留的信号接口可以直接接入工厂的DCS控制系统，不需要额外加装信号转换模块。实际选型应用中，这款4英寸通径的数字控制阀适配的管路流量范围覆盖了DN100管路的常规输送区间，阀芯采用节流型轮廓设计，在不同开度下的流量特性接近线性，控制系统可以根据管路前端的流量、压力传感器反馈数据，直接输出数字信号调整阀门开度，将管路下游的流量、压力稳定在设定区间，相比传统的模拟量控制阀，数字信号传输过程中不会出现信号衰减、干扰漂移的问题，长时间运行的阀位控制精度更稳定。

　　在结构细节处理上，阀杆部位采用双重密封结构，外层是防尘密封圈阻挡管路外部的粉尘杂质进入填料腔，内层是多层填料密封结构，即使在带压工况下也不会出现介质沿阀杆外漏的问题，执行机构和阀体连接的支架采用刚性加强结构，避免阀门动作过程中因为流体冲击产生的振动导致执行机构偏移，影响阀位控制精度。法兰连接端的密封面做了精密车削处理，表面粗糙度满足法兰密封的要求，安装时不需要额外对密封面进行打磨处理，只要按照对角拧紧的顺序锁紧法兰螺栓，就能保证密封面均匀受压，避免出现局部渗漏的问题。

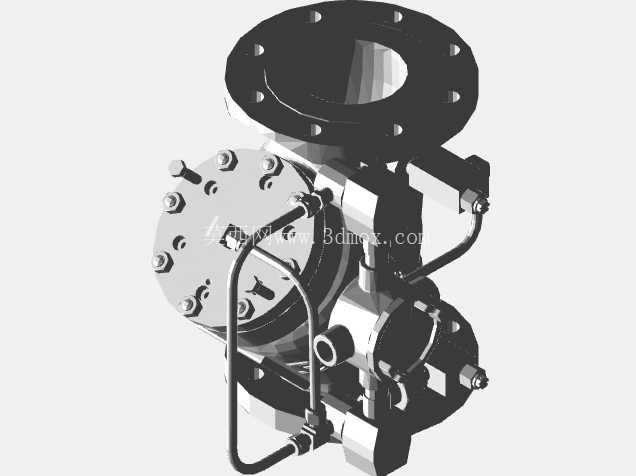

　　针对不同的介质工况，这款阀门的过流部件材质可以根据介质特性做适配调整，常规输水工况采用铸铁阀体搭配不锈钢阀芯，有弱腐蚀性的工况可以更换为全不锈钢过流部件，密封件也可以根据介质温度、腐蚀特性更换对应的材质，适配不同行业的管路使用需求。在三维建模过程中，这款模型完整还原了阀门的所有外部结构细节，包括法兰螺栓孔的位置、执行机构的外部轮廓、连接管路的接头位置、阀体上的加强筋结构，所有安装尺寸都和实际产品保持一致，结构设计人员在做管路三维布局时，可以直接调用这个模型进行管路排布，提前校验阀门和周边管路、设备、支架的安装间隙，避免现场安装时出现尺寸干涉的问题，也可以基于这个模型做进一步的定制化结构修改，适配特殊工况的改装需求。
