气动管路节流式气流调节控制阀结构

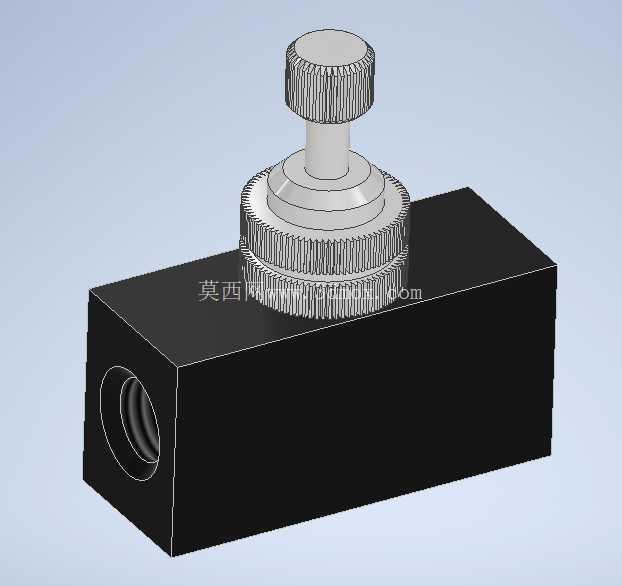

　　在气动系统的管路布设场景里，这类气流调节部件的应用覆盖了从普通车间气动工装供气、自动化产线气动执行元件供气管路，到小型气动实验台气路调控的多个场景，核心作用是对管路内的压缩空气流量进行线性调节，以此匹配下游气动元件的动作速度、输出力需求，避免因供气流量过大导致执行元件冲击、动作过快损坏工件，或是流量不足导致动作迟缓、输出力不达标的问题。从结构设计来看，这款阀采用块式主体结构，主体为长方体构型，两侧设置内螺纹通径接口，可直接与同规格的气动管路通过螺纹旋合连接，不需要额外加装过渡转接件，安装时仅需保证接口处的密封带缠绕均匀，避免螺纹配合处出现压缩空气泄漏即可，主体的安装边界可适配常规气动阀组的安装间距，两侧接口的同轴度公差控制在0.02mm以内，保证管路对接时不会出现别劲、密封失效的问题。顶部的调节结构采用双层滚花旋钮设计，上层小直径旋钮用于微调流量，下层大直径滚花环用于粗调开度，滚花的齿距与齿深按照手动操作的施力习惯设计，即使操作人员手上沾有少量切削液或是车间油污，也能稳定转动旋钮，不会出现打滑的情况，旋钮的升降行程与阀内的节流锥开度一一对应，转动过程中没有空行程，每转动一个小角度都能对应到明确的流量变化，方便现场调试人员精准匹配所需的供气流量。

　　设计过程中，阀内的节流面采用锥面配合结构，相比平面节流的结构，锥面节流的调节线性度更好，在小开度区间不会出现流量突变的情况，能满足低速气动执行元件的微流量供气需求，同时阀内的流道做了圆弧过渡处理，压缩空气流经阀腔时不会产生明显的紊流与气动噪声，即使在供气压力达到0.8MPa的常规车间供气压力下，阀件工作时的噪声也能控制在工业场景允许的范围内。从安装尺寸来看，主体的长方体结构长宽高比例适配标准气动阀岛的安装位，既可以单独串接在管路中使用，也可以多组并排安装在阀组安装板上，顶部调节旋钮的突出高度预留了足够的操作空间，不需要额外预留过大的上部操作间隙，在紧凑的设备气路舱内也能方便地进行开度调节。

　　实际使用时，这类阀件不需要额外的固定支架，依靠两侧管路的连接强度即可完成固定，若应用在振动较大的设备气路中，也可通过主体上预留的两个沉头安装孔，用螺丝将阀件固定在设备安装板上，避免长期振动导致管路接口松动漏气。在功能特性上，这款阀的调节具备自锁特性，当旋钮调整到目标开度后，依靠内部的阻尼密封圈可以保持开度稳定，不会因为管路内的气流冲击或是设备振动导致旋钮自行转动、流量发生偏移，不需要额外加装锁紧螺母来固定开度，减少了现场调试的操作步骤。

　　流道的通径设计匹配常规4mm到12mm的气动软管通径，覆盖了绝大多数小型气动执行元件的供气流量需求，从单作用气缸的慢速进退控制，到气动喷头的气量调节，再到气动吸盘的真空度辅助调节，都能通过这款阀件完成流量匹配。设计时也考虑了车间的维护需求，阀件的顶部调节组件可以整体旋出，方便清理阀腔内积存的管路杂质，不需要将整个阀从管路上拆下即可完成简单的维护操作，减少设备停机维护的时间。
