可调节手动线性执行器模块化结构设计

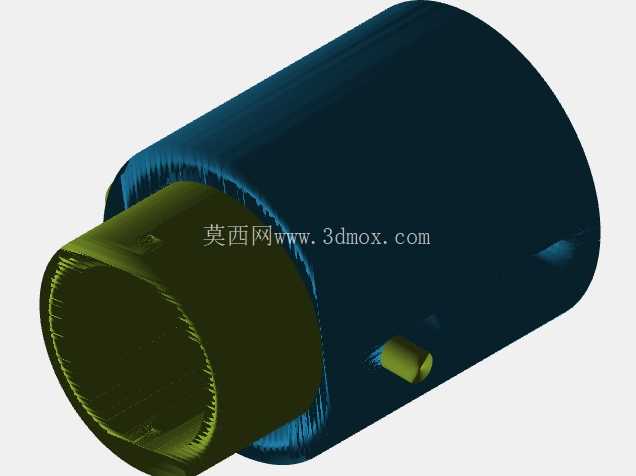

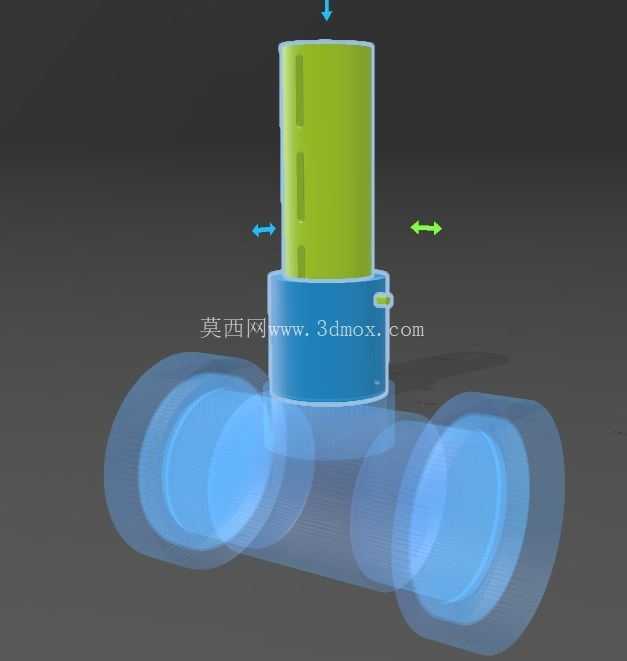

　　在小型实验装置搭建、DIY机械项目调试以及原型机功能验证场景中，经常会遇到需要精准控制小行程线性位移的需求，这类场景往往不需要复杂的电控驱动系统，手动调节的线性执行器反而凭借结构简单、可靠性高、无需额外供电布线的优势，成为很多结构工程师做方案选型时的优先选项。这款手动线性执行器采用模块化的设计思路，核心结构做了可调节尺寸的预留设计，使用者可以根据实际安装空间的边界限制，对核心部件的尺寸参数做适配性调整，不需要重新绘制整套结构图纸，就能适配不同安装场景的需求。从结构组成来看，执行器主体采用筒式外壳结构，外壳内部预留了线性运动的导向通道，内壁做了均匀的导向齿槽结构，和内部的运动推杆做啮合配合，转动调节端的时候，就能通过齿槽的传动带动推杆做稳定的线性伸缩，不会出现运动过程中推杆偏转、卡滞的问题。外壳侧面预留了锁止销的安装位，当推杆调节到目标行程位置后，插入锁止销就能固定当前的位移量，避免受外力影响出现位置偏移，满足需要长时间保持固定位移的使用需求。

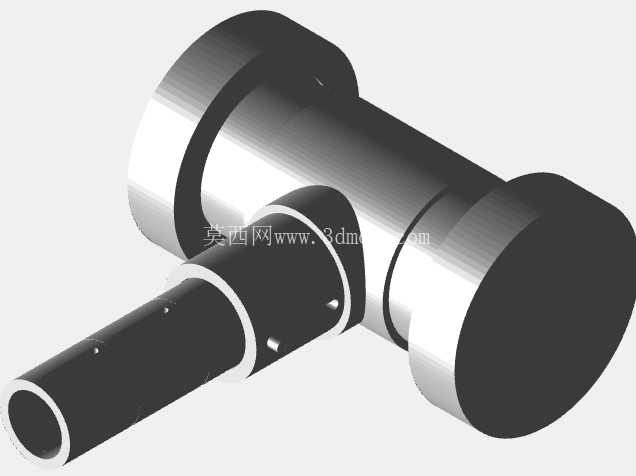

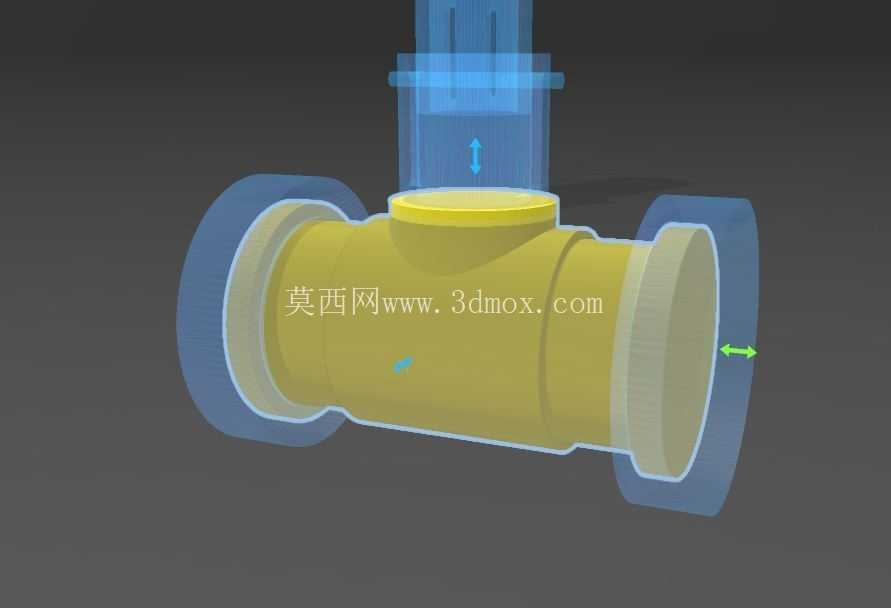

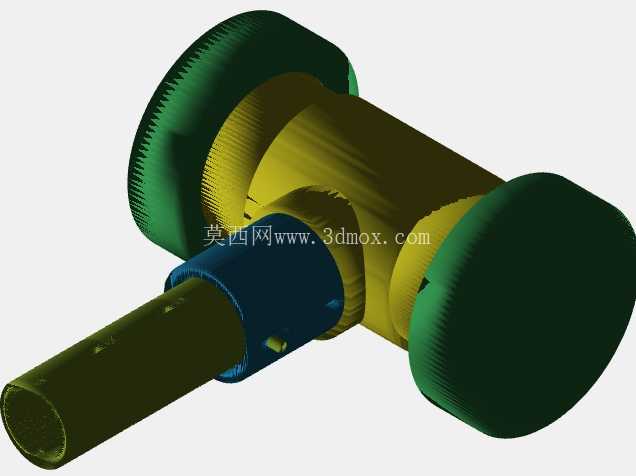

　　考虑到不同应用场景的安装需求，这款执行器的两端都做了标准的连接接口预留，一端是带内齿的圆形连接端，可以和带外齿的配套管件直接插接固定，另一端的推杆端面也做了连接孔位，可以直接对接需要驱动的负载部件，不需要额外加工转接件就能完成装配，大幅降低了现场安装的加工工作量。在实际使用过程中，这款执行器的调节精度可以满足多数小型机械装置的控制需求，手动转动调节端的时候，齿槽传动的结构可以实现微米级的进给控制，不会出现空行程或者调节量跳变的问题，对于需要精准控制线性位移的实验装置、小型工装夹具调整、教学演示模型搭建等场景都能很好适配。从安装边界来看，筒式的主体结构占用空间很小，径向尺寸可以根据实际需求做缩放调整，轴向长度也可以根据所需的最大行程做对应修改，不管是狭窄空间内的小行程调节，还是需要较长伸缩距离的应用场景，都能通过调整核心结构参数来满足安装要求。结构设计上充分考虑了运动部件的配合间隙，所有运动接触面都预留了润滑脂填充的空间，装配时在接触面涂抹润滑脂之后，就能大幅降低运动过程中的摩擦阻力，提升调节的顺滑度，同时也能减少部件磨损，延长整体的使用寿命。

　　做3D打印制作的时候，选用常规的PLA或者ABS材料就能满足结构强度要求，打印时建议采用0.2毫米的层厚设置，平衡打印精度和制作效率，填充率设置不低于20%就能保证外壳和传动部件的结构强度，不会在受力调节的时候出现部件断裂或者形变的问题。装配过程中需要注意检查齿槽的配合顺畅度，去除打印残留的毛刺和支撑材料，确保运动部件在全程伸缩过程中都没有卡滞点，锁止销和对应销孔的配合要松紧适度，既能顺利插入锁止，也不会因为配合过紧出现插拔困难的问题。

　　这款执行器可以适配的场景非常广泛，比如小型光学实验平台的镜片位置微调、DIY自动化设备的手动预调机构、教学用机械原理演示模型、小型工装的夹紧力调节机构、管道阀门的手动开度控制等场景，都可以通过调整这款执行器的尺寸参数来满足使用需求。和市面上常见的固定式线性执行器不同，这款可编辑的结构设计给使用者留了足够的调整空间，不需要从零开始设计结构，只需要根据实际的安装空间、所需行程、负载大小调整对应部件的尺寸参数，就能快速生成适配自身需求的执行器结构，大幅缩短结构设计的周期，降低非标零部件的设计成本。结构上所有配合部位都采用了标准化的尺寸公差设置，不管是3D打印制作还是采用机加工方式生产，都能保证部件的互换性，单个部件损坏之后可以单独替换，不需要更换整个执行器，降低后期的维护成本。筒式的外壳结构除了提供导向支撑之外，还能对内部的传动结构起到防护作用，避免灰尘、碎屑进入传动配合面，影响调节的顺滑度，即使在有少量粉尘的车间环境下使用，也能保证稳定的调节性能。
