StepcraftCNC主轴防尘集尘毛刷结构

桌面级CNC雕刻加工过程中，切削产生的木屑、塑料切屑、轻质金属粉尘若四散飞溅，不仅会污染加工台面与设备导轨、丝杆等运动部件，加速传动副磨损，细小粉尘还可能侵入主轴轴承间隙，缩短主轴使用寿命，同时飘散的粉尘也会恶化作业环境，影响操作人员的呼吸健康。这款配套Stepcraft系列CNC设备的主轴集尘毛刷，正是针对小型桌面CNC加工场景的粉尘管控需求设计的附件，安装在主轴下端的刀头外围，在加工过程中通过毛刷束形成半封闭的围挡空间，配合外接吸尘管路即可将切削产生的粉尘就近抽吸收集，避免粉尘扩散。

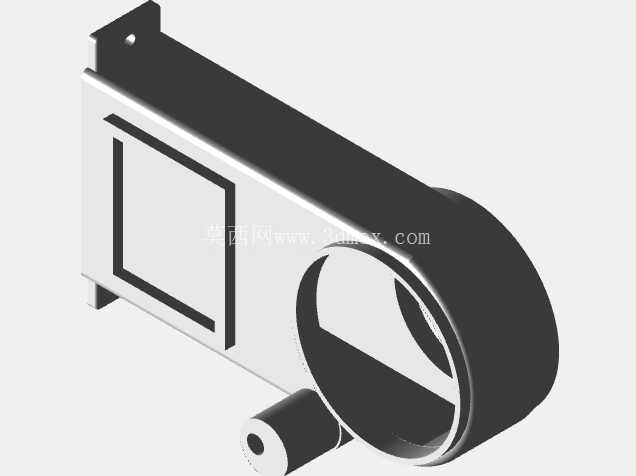

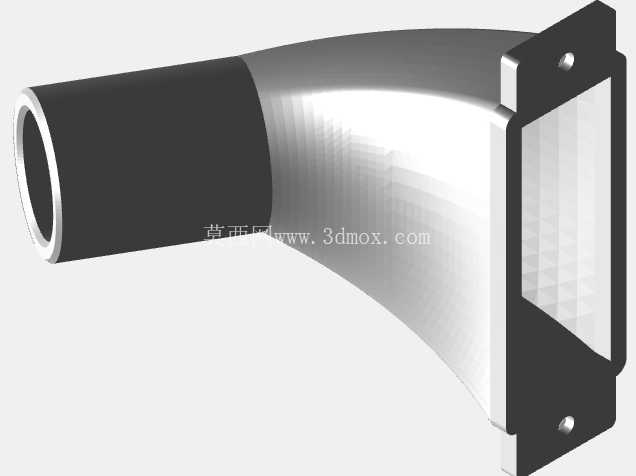

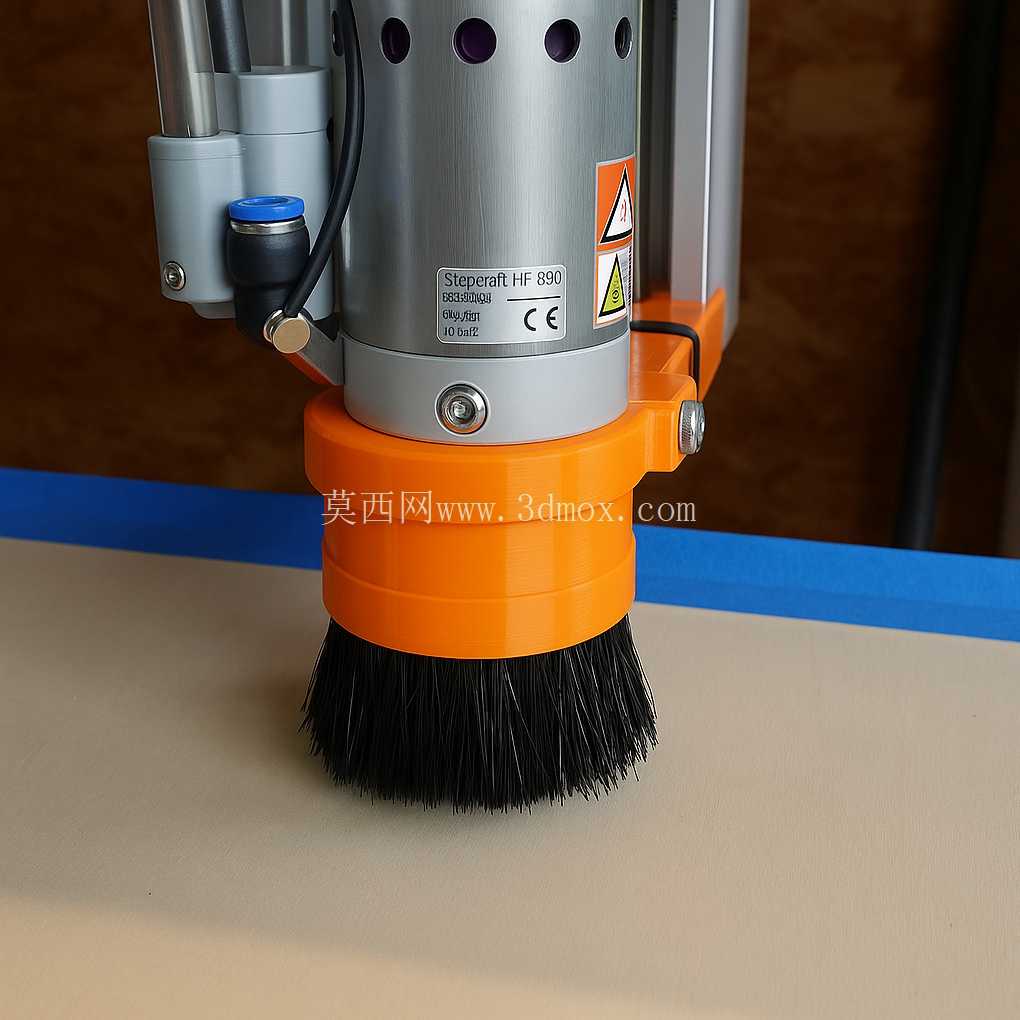

从结构设计来看，该毛刷组件采用分体式装配思路，主体为环形橙色安装基座，基座内侧设置与主轴外壳匹配的定位弧面，侧面通过紧定螺钉实现与主轴壳体的抱紧固定，无需对原有主轴结构进行打孔、改装，不会破坏设备原有结构强度，安装时只需松开紧定螺钉调整基座的轴向高度，使毛刷下端面与待加工工件表面保留1-2mm的间隙即可锁紧固定，调整过程无需复杂工装，普通操作人员即可快速完成装调。基座下端采用密集植入的黑色耐磨尼龙刷毛，单根刷毛直径控制在0.1-0.15mm区间，既保证足够的围挡密封性，又不会因为刷毛硬度过高刮伤已加工的工件表面，同时刷毛具备一定的弯曲回弹性，当主轴在加工过程中出现小幅Z向进给波动、或是工件表面存在轻微平面度误差时，刷毛可以通过自身形变始终贴合工件表面，维持围挡空间的封闭性，避免粉尘从缝隙处逸散。

安装边界方面，该毛刷基座适配直径43mm至50mm区间的常规桌面CNC高速主轴，基座自身轴向高度为35mm，安装后需在主轴下端预留至少40mm的轴向空间，避免Z轴向下进给时基座与工件、台虎钳等工装发生碰撞；刷毛展开后的最大外径为85mm，加工时需确认工件外围的工装夹具不会与毛刷外圈发生干涉，若加工小型零件可适当调整毛刷的安装高度，缩小刷毛与工件的接触范围。实际使用场景中，该毛刷可适配木材、亚克力、PCB板、软铝等多种材质的雕刻、铣削加工，尤其是加工密度板、刨花板这类粉尘量极大的木质材料时，配合流量不低于100m³/h的工业吸尘器，可实现90%以上的粉尘收集率，大幅减少后期设备清洁的工作量，同时避免粉尘附着在导轨光轴、直线导轨的滚道内，降低传动部件的磨损速率，延长设备的维护周期。

设计过程中充分考虑了小型CNC用户的改装成本，整个组件没有复杂的异形结构，安装基座采用工程塑料注塑成型即可批量生产，刷毛采用常规工业毛刷的植毛工艺，整体制造成本较低，用户也可根据自身主轴的实际尺寸对基座的内孔直径进行微调，适配不同规格的桌面级CNC设备。不同于大型加工中心使用的金属结构集尘罩，这款毛刷式集尘结构重量仅120g左右，不会给Z轴主轴增加过多的负载，避免Z轴电机因为额外负载出现丢步、进给精度下降的问题，非常适合步进电机驱动的轻载桌面CNC设备使用。在实际加工测试中，当主轴转速达到24000rpm进行高速铣削时，刷毛不会因为高速气流的冲击出现外翻、变形的情况，始终维持稳定的围挡形态，即使进行深度3mm的开槽加工，切屑也不会从毛刷的缝隙处飞溅出来，全部被吸尘气流从刷毛间隙中吸走，加工完成后台面仅残留极少量的大颗粒切屑，清洁工作量相比无集尘状态减少80%以上。
