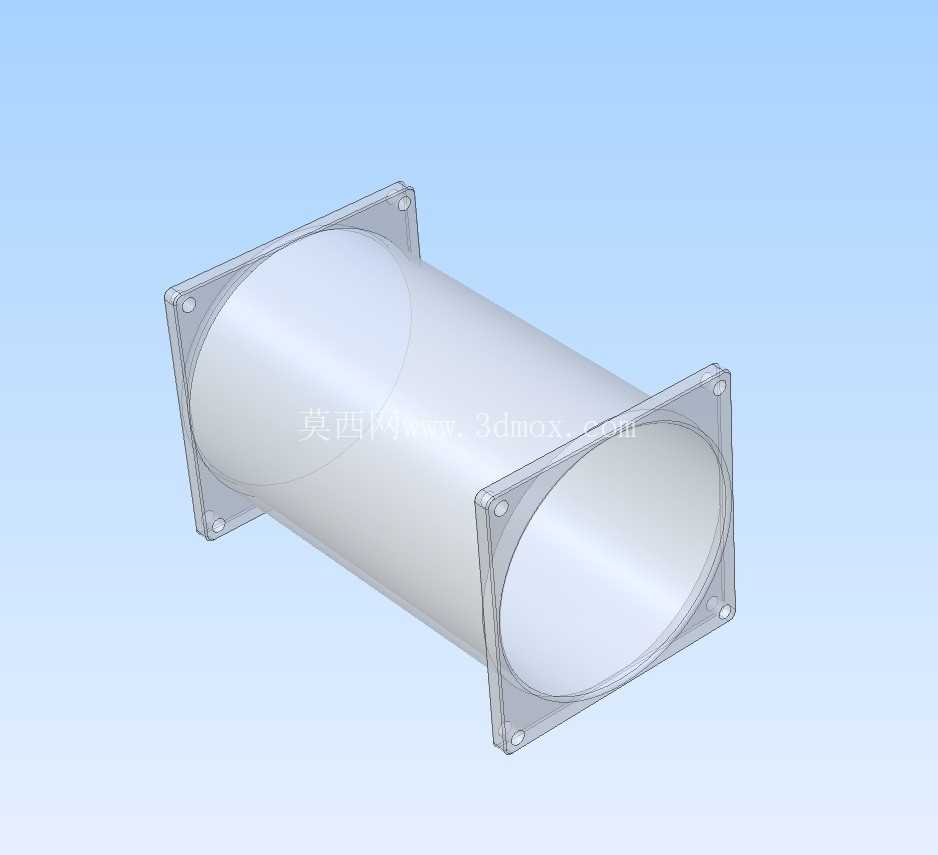

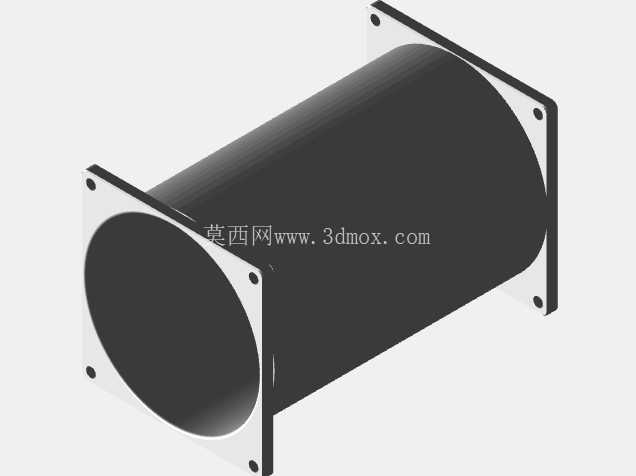

适配80mm松饼风扇的两端法兰刚性硬风管

在小型电子设备散热、紧凑型机柜通风、桌面级DIY风冷改造这类场景里，经常会遇到风扇安装位和需要送风的区域存在间距，直接悬空安装风扇会导致气流散逸，散热效率大打折扣，这时候就需要匹配对应风扇规格的导风硬管来约束气流路径，减少风压损耗。这款两端带法兰的刚性直管，就是专门针对80mm规格的轴流松饼风扇设计的导风连接件，日常做小型工控机箱散热改造、3D打印机腔体通风、桌面电子设备集中散热导风的时候，都能用到这类构件，相比软质波纹管，刚性硬管的内壁更光滑，气流沿程阻力更小，不会因为管壁褶皱产生乱流和风噪，对于对气流稳定性有要求的小型散热场景适配性更好。

从结构设计逻辑来看，两端的法兰边是整个构件的安装基准，法兰上预留的安装孔位完全匹配标准80mmPC风扇、小型工业轴流风扇的孔距，安装时不需要额外打孔改位，直接用常规的风扇自攻螺丝就能把两端分别和风扇、安装面板锁紧，法兰和管身是一体化结构，不存在拼接缝隙，能避免安装后出现漏风的问题。管身采用直筒等径设计，没有做变径或者弯头结构，目的是最大化降低风阻，让风扇输出的气流可以无阻碍地沿着管腔输送到指定位置，对于需要点对点定向送风的场景，这种直筒结构的导风效率远高于异形管路。

实际选型安装的时候需要注意边界尺寸，这款硬管的适配内径是匹配80mm风扇的出风圈尺寸，不会遮挡风扇的有效进排风面积，管身总长度可以根据实际安装间距做参数调整，默认的长度参数覆盖多数小型设备的安装间距需求，如果遇到特殊的安装间距，调整管长参数的时候不需要改动两端法兰的安装尺寸，只需要调整中间直筒段的长度即可，法兰的厚度、安装孔位都保持和标准80mm风扇一致，不会因为管长变化影响两端的安装适配性。法兰边的外延尺寸刚好覆盖风扇的安装边框，锁紧之后法兰面和风扇边框之间可以贴密封泡棉，进一步减少缝隙漏风，提升整体导风效率。

在实际工程应用里，这类法兰硬管除了用在PC散热改造，还可以用在小型电气柜的并排通风布局里，当电气柜内部的发热元件安装位置距离柜壁风扇位有一定距离时，用这种硬管把风扇的气流直接导到发热元件附近，能避免气流在柜体内无序扩散，提升散热的精准度；在小型桌面实验装置的通风回路里，这种两端带标准法兰的硬管也可以快速拼接，搭建临时的通风路径，不需要专门定制异形连接件，拆装都很方便。设计的时候没有在管身上做额外的加强筋或者凸起结构，就是为了保证管内壁的光滑度，减少气流流过时的阻力损失，同时平直的管身外壁也方便在安装时做固定，用常规的管卡就可以把管身固定在设备支架上，避免长时间使用后因为风扇振动导致管路移位。

做三维建模的时候，法兰和管身的衔接处做了小半径的圆角过渡，避免直角衔接处出现应力集中，在使用PLA或者树脂类材料3D打印制作的时候，这个过渡圆角也能减少打印层间的应力缺陷，提升构件的整体强度，不会因为安装时拧螺丝的力度过大导致法兰和管身衔接处开裂。法兰上的安装孔做了轻微的沉位设计，螺丝锁紧之后螺丝头不会突出法兰表面，保证法兰面和风扇、安装面板可以完全贴合，不会因为螺丝头顶起出现缝隙。整个构件的结构没有复杂的曲面或者异形结构，不管是机加工还是3D打印都能快速制作，参数化的设计逻辑也让它可以快速适配其他尺寸的小型风扇，只需要对应调整法兰孔距、管身内径参数，就能衍生出适配其他规格风扇的导风管，不需要重新搭建整体模型，能大幅提升同类型构件的设计效率。
