多杆式工业导向定位组件结构设计

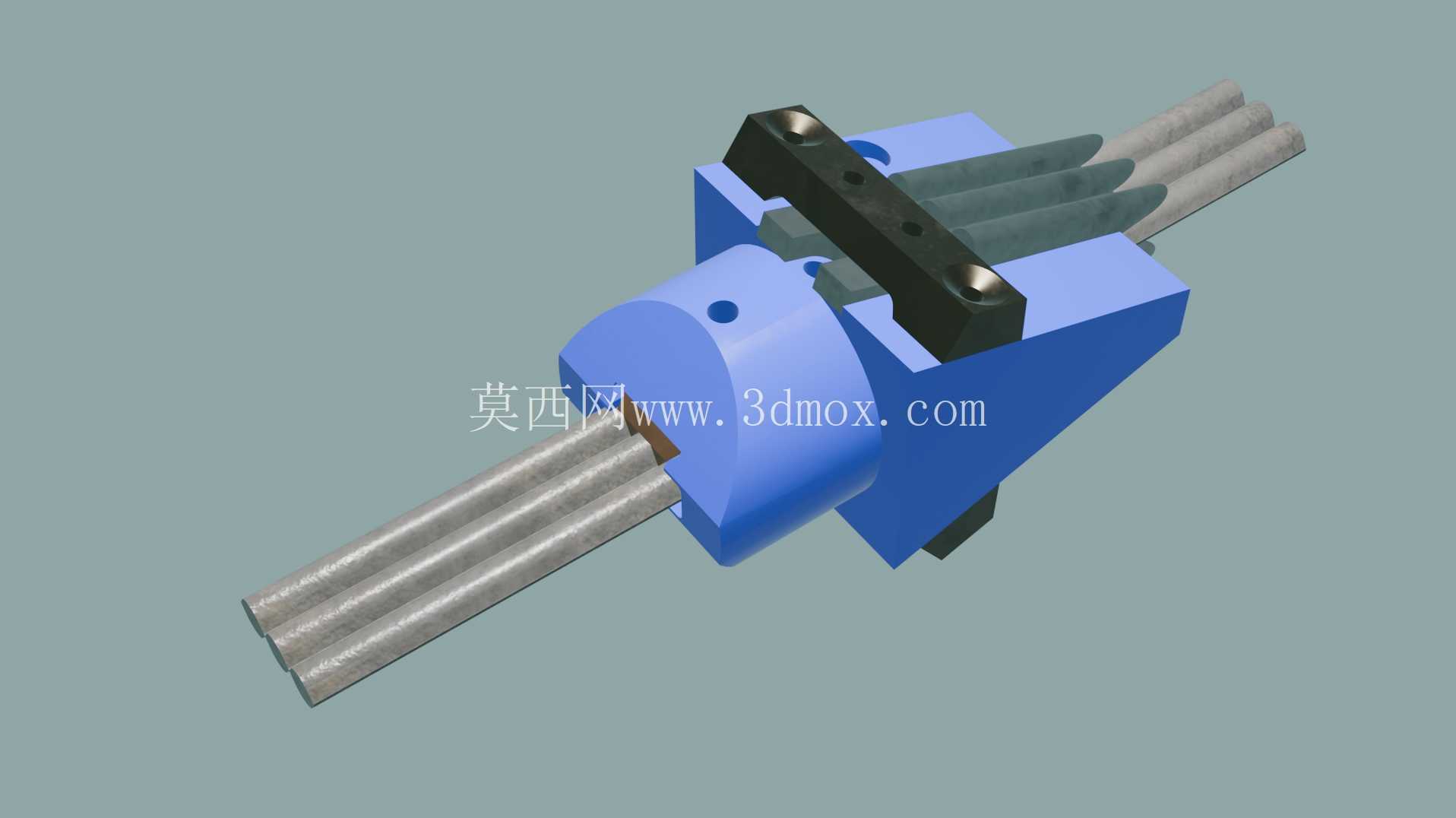

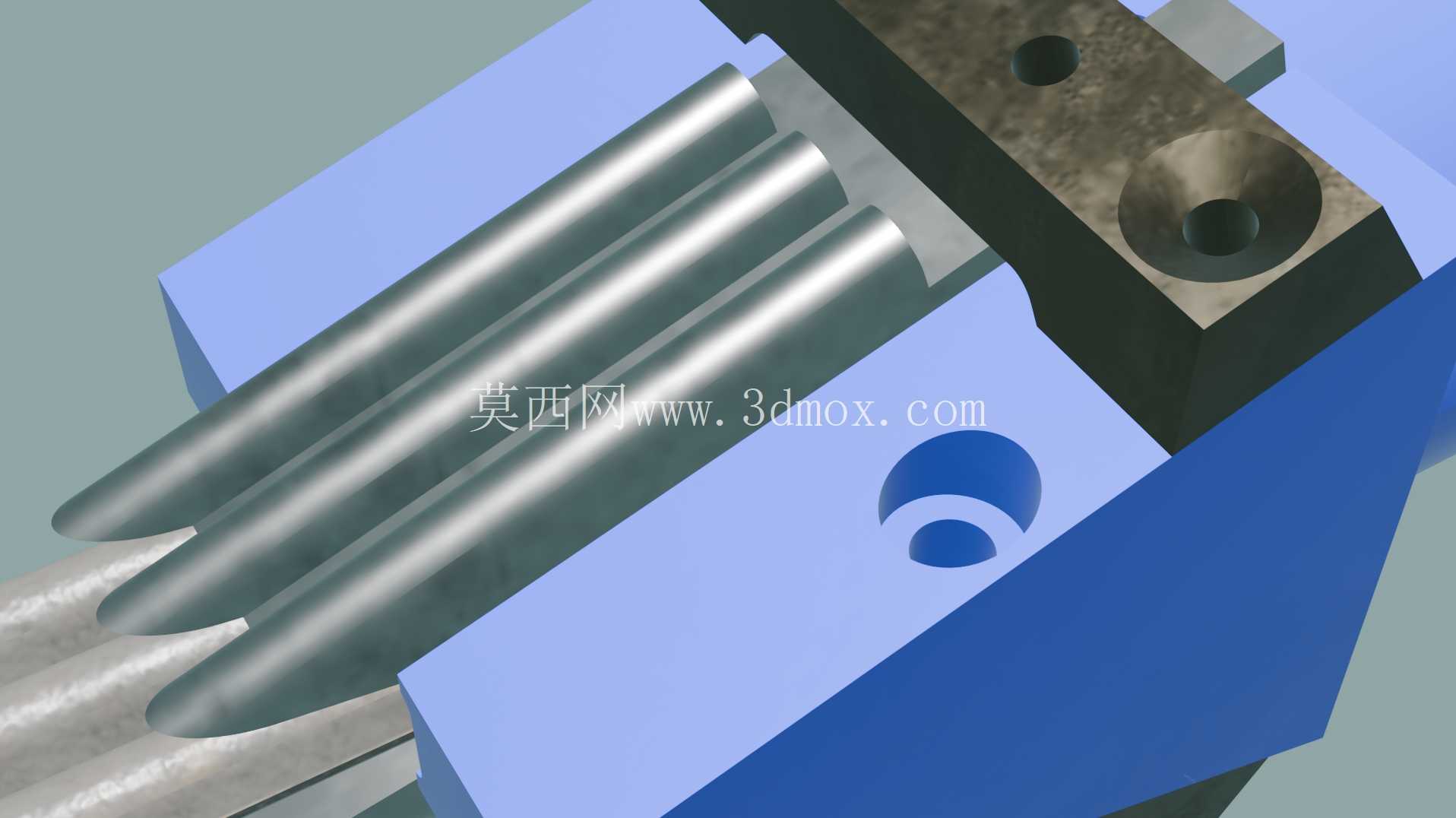

　　这套多杆式导向定位组件，主要应用在自动化装配线的工件精准上料工位、工装夹具的快换对接场景，以及多工位转台的工位重复定位环节，在3C电子零部件组装、小型五金件冲压上下料、精密检测设备的工件装夹单元中都能看到这类结构的身影，核心作用是保证运动部件在往复动作过程中保持稳定的运动轨迹，避免对接过程中出现偏载、卡滞或者定位精度超差的问题。从结构设计逻辑来看，组件采用了三根平行光杆作为导向承载主体，光杆表面做了硬化处理，降低长期往复滑动带来的磨损量，光杆的伸出端做了圆弧导角处理，在对接导入阶段可以自动修正小范围的位置偏差，避免硬接触造成杆体变形或者对接件磕碰损伤。

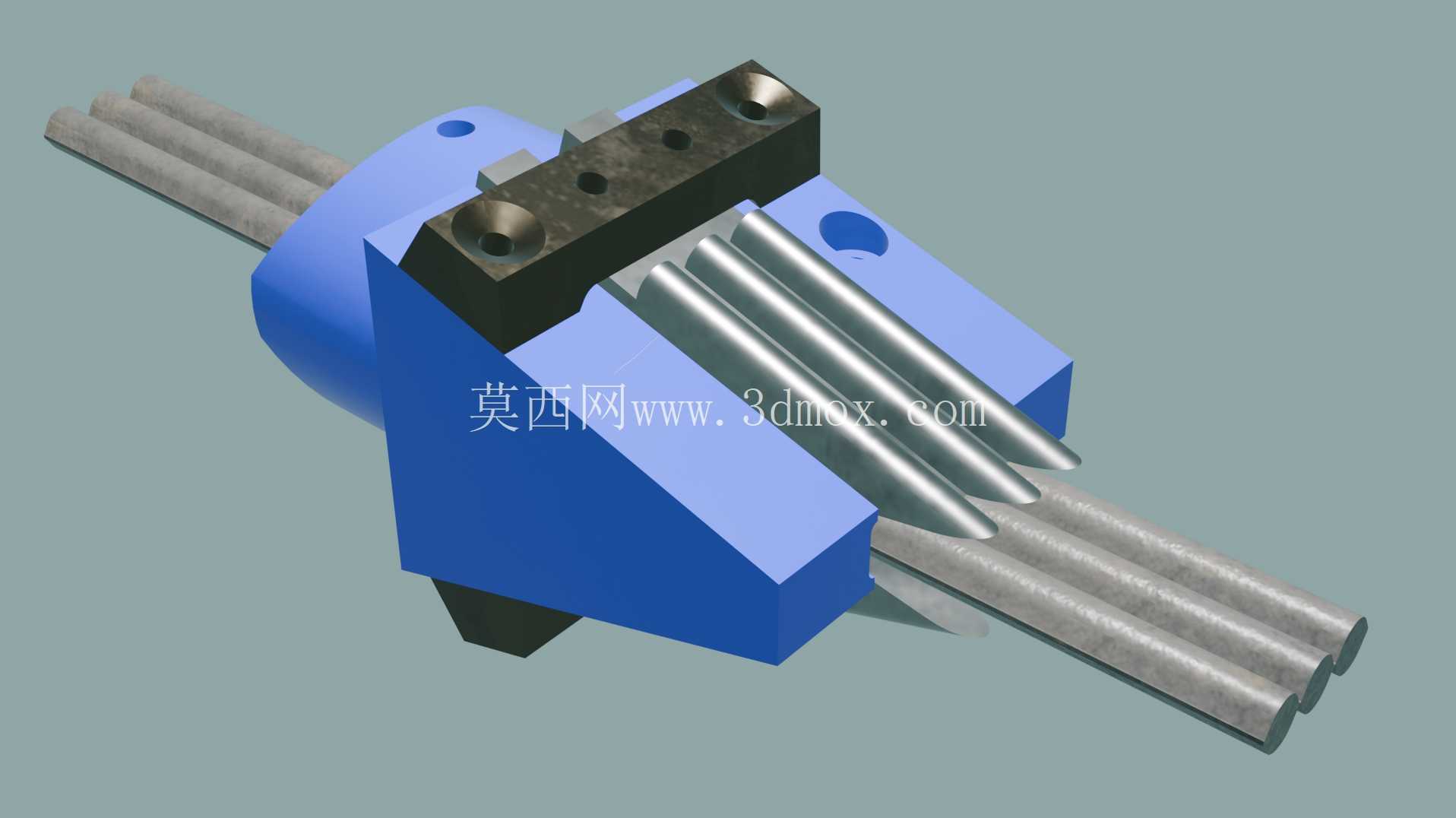

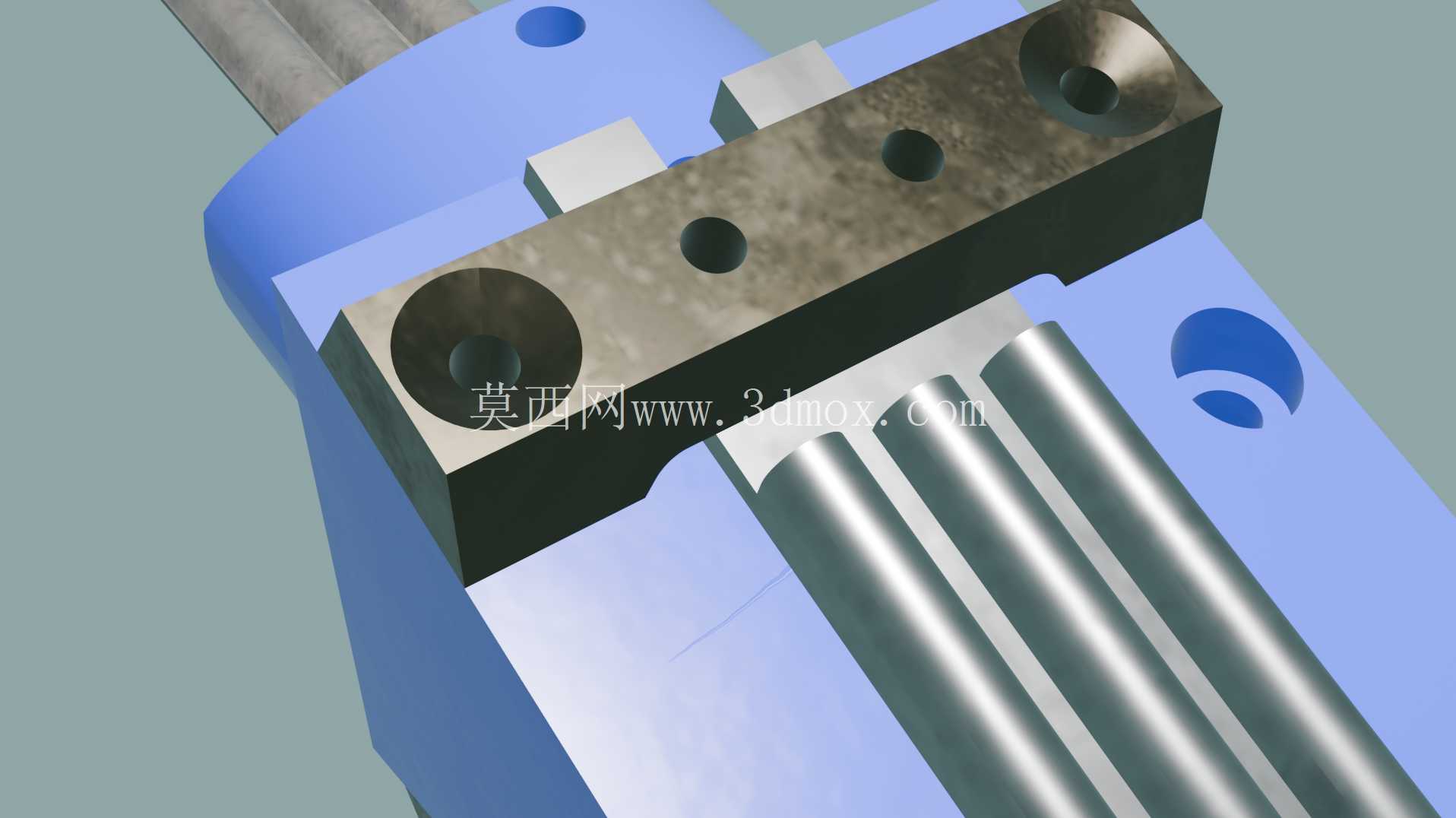

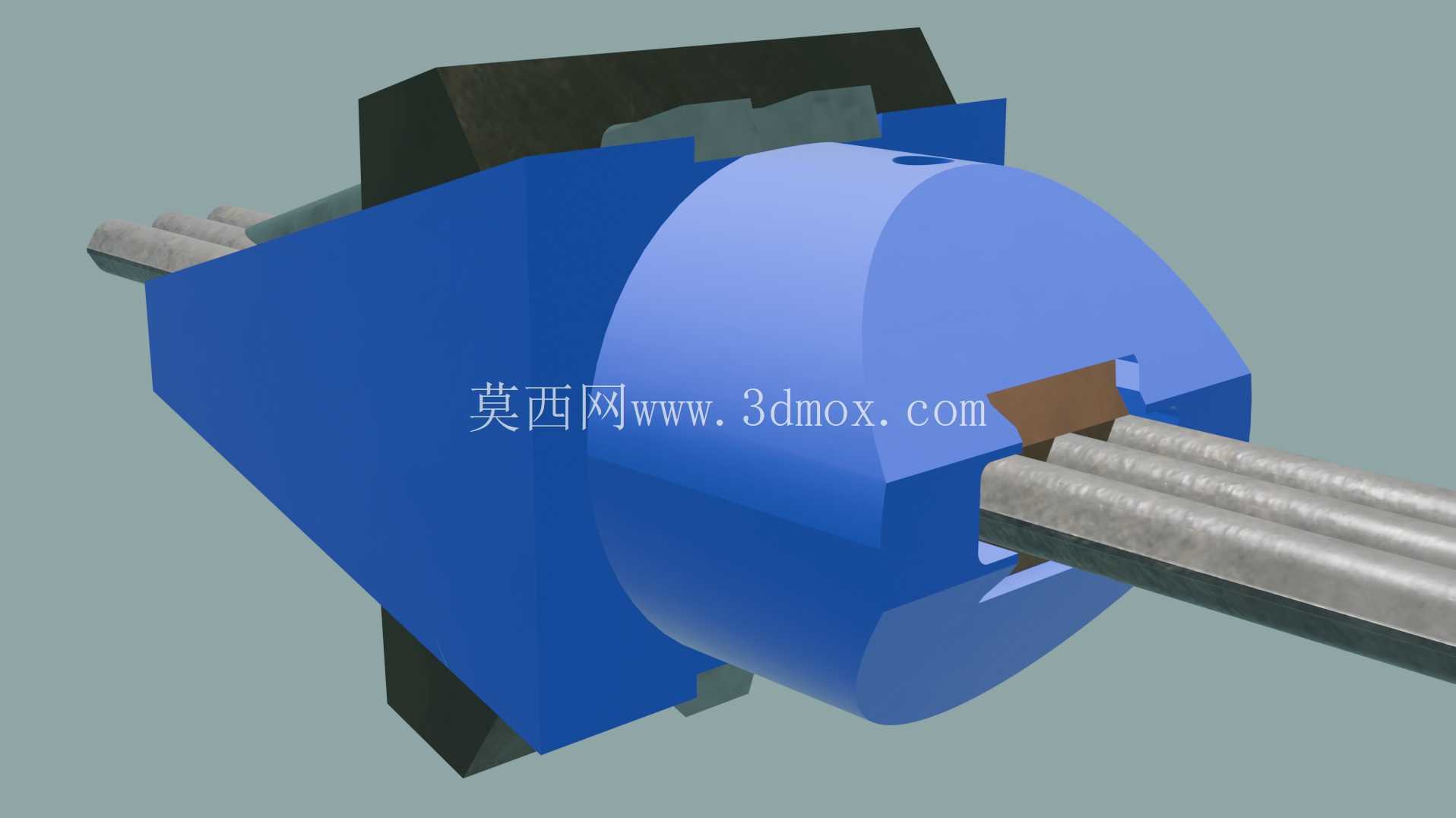

　　主体安装基座采用了分体式组合结构，蓝色的基座部分承担光杆的固定与导向支撑作用，上方的黑色压块通过内六角螺钉与基座锁紧，压块上预留的安装孔可以直接和执行端的运动部件连接，不需要额外设计转接板，减少了装配环节的累积误差。基座侧面预留的定位销孔，是用来在设备安装板上做初定位的，安装时先将定位销敲入设备基板的对应孔位，再锁紧基座的固定螺栓，能保证组件安装后的位置度公差控制在0.02mm以内，不需要反复调整找正。在安装边界设计上，光杆的有效导向行程是根据常见工装对接的行程需求设定的，完全伸出状态下杆体的悬伸量经过刚度校核，在承受额定侧向载荷时杆体的挠曲变形量不超过0.01mm，不会因为长期受力出现永久变形。

　　基座的底部安装面做了平面度处理，和设备基板贴合时不需要额外加调整垫片就能保证安装垂直度，压块和基座的结合面做了定位止口设计，装配时压块不会出现横向错位，保证连接后的受力均匀分布。实际使用过程中，这类组件不需要额外加装润滑附件，光杆和基座内的导向衬套采用了自润滑材料配对，长期运行也不会出现干磨卡滞的问题，三根光杆呈平行等距排布，相比单杆或者双杆导向结构，抗偏载能力提升了40%以上，即使执行端承受不对称的载荷，也能保证运动过程平稳无卡顿。

　　在设计建模阶段，所有配合面的公差都经过了匹配验算，光杆和衬套的配合选用间隙配合，既保证滑动顺畅，又不会因为间隙过大造成运动晃动，压块上的连接孔采用了通孔设计，安装螺栓时可以从上方直接操作，不需要在基座侧面预留扳手空间，缩小了整个组件的安装占用空间，适合在布局紧凑的自动化设备内部使用。组件的所有棱角位置都做了倒角处理，避免装配过程中划伤操作人员，也不会在对接过程中刮伤工件表面，对于需要频繁更换工装的工位，这种结构的导向组件可以大幅缩短工装更换的对位时间，提升设备的换型效率，同时重复定位精度可以稳定保持在0.03mm以内，满足大部分精密装配工序的精度要求。
