48比1传动比黄色齿轮减速电机结构

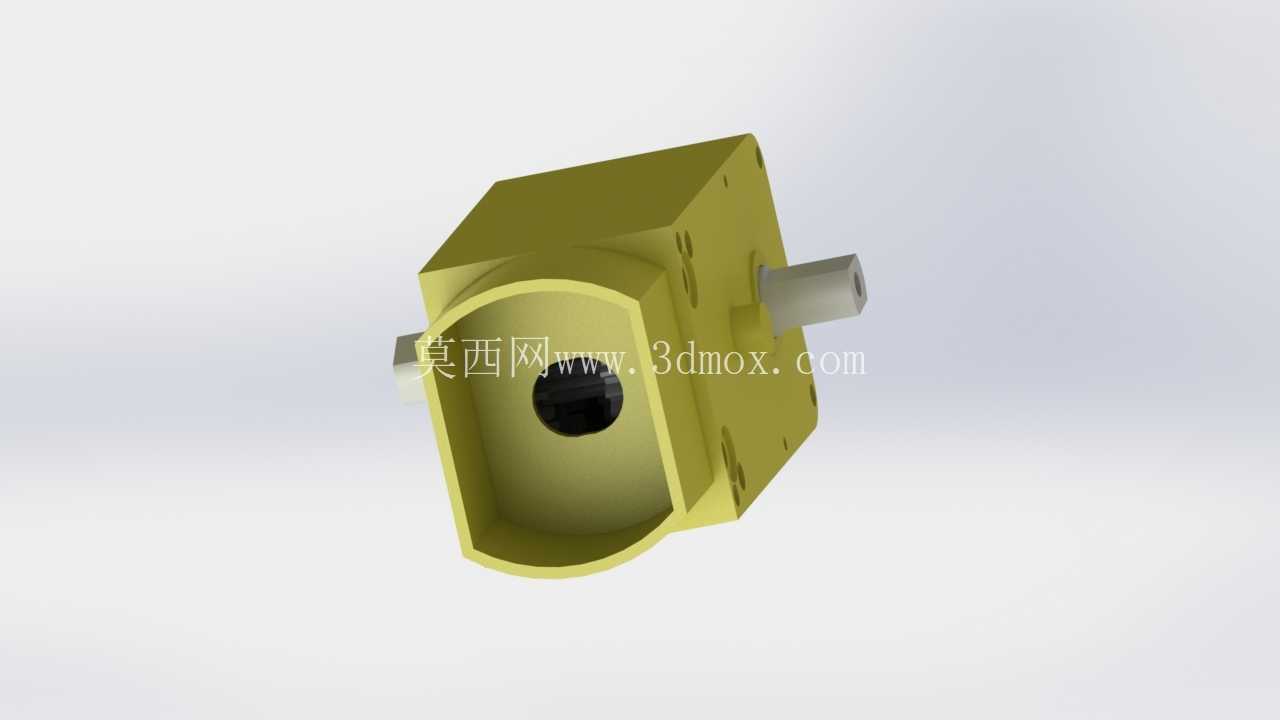

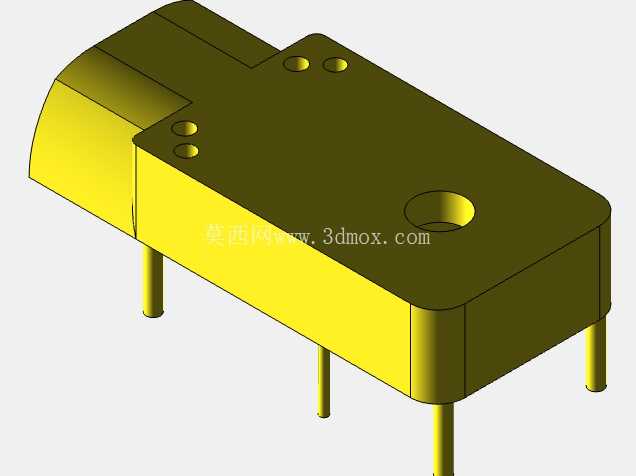

这款齿轮减速结构的核心传动比设定为48:1，是针对小型桌面级机器人套件做的适配化设计，外壳采用亮黄色工程塑料材质的半开放壳体结构，所有齿轮啮合副都做了适配3D打印工艺的公差预留，避免打印后出现齿面卡滞、啮合间隙过小的问题。从实际应用场景来看，这类减速结构主要用在小型教育机器人、桌面创客项目的行走驱动、关节转动部位，能把常规小型直流电机的高转速低扭矩输出，转化为低转速大扭矩的动力输出，满足小型移动机器人越障、机械臂小负载抬升的动力需求。

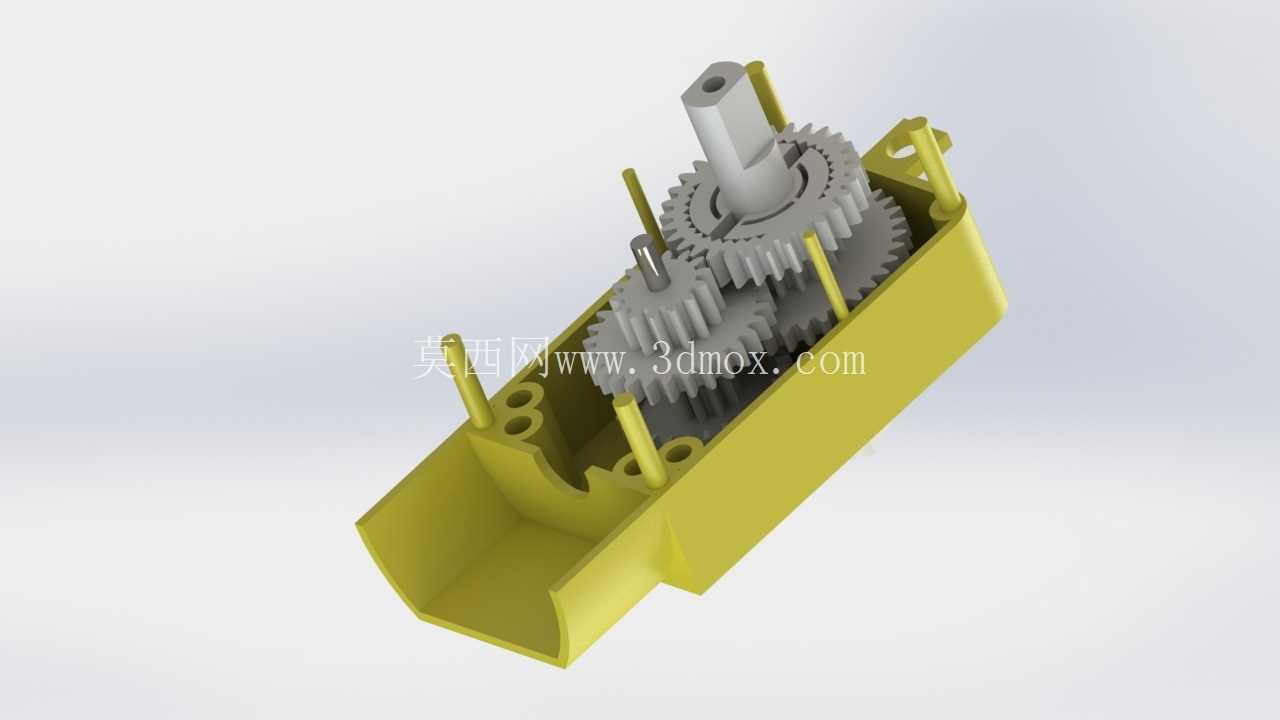

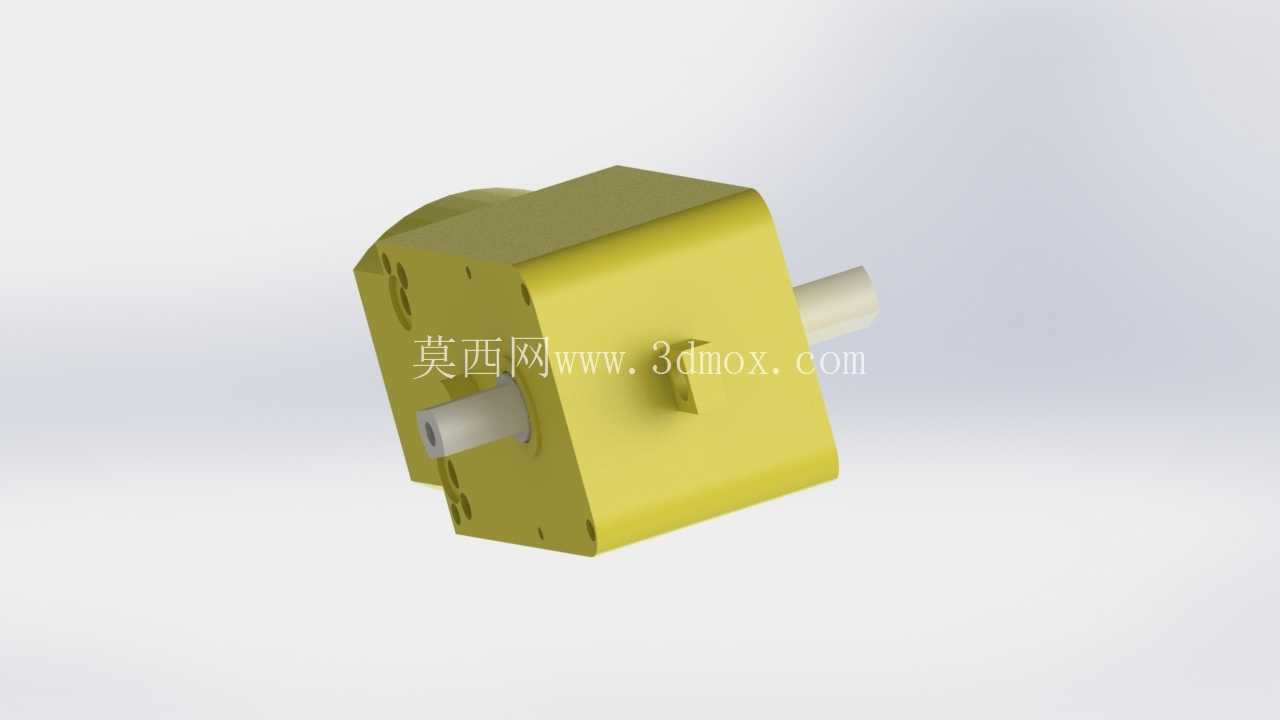

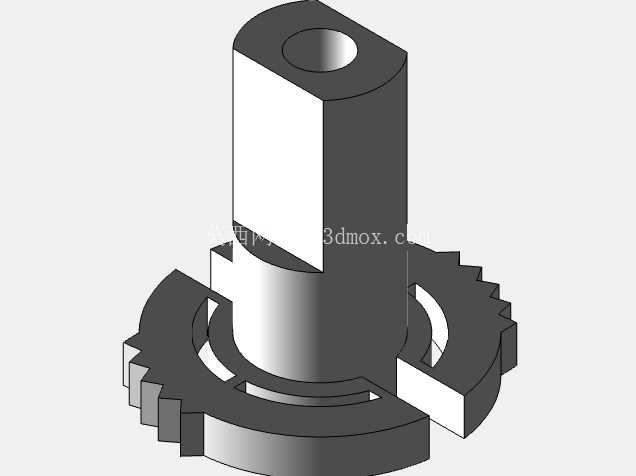

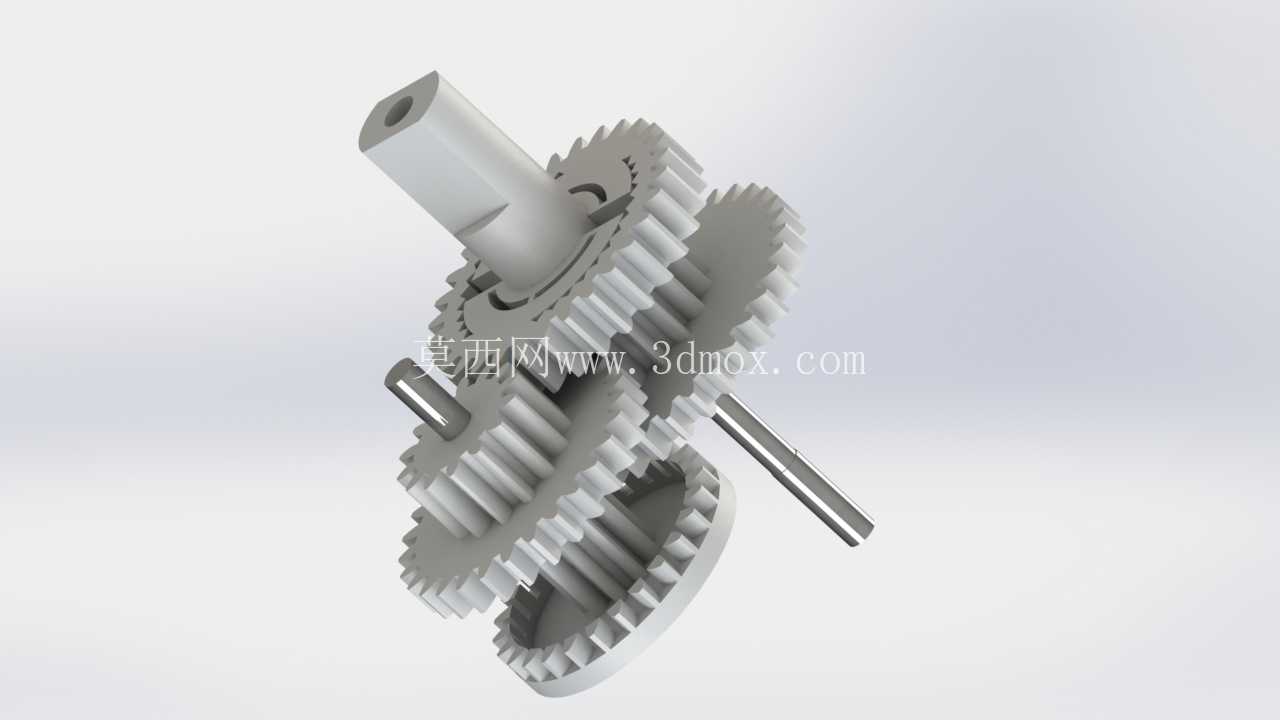

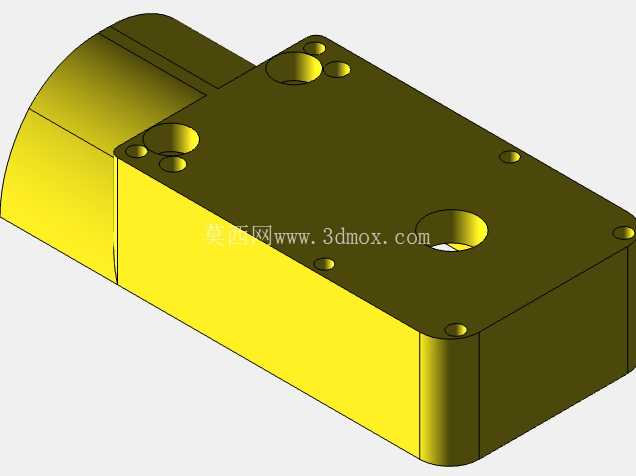

设计过程中首先确定的是安装边界，壳体两侧预留的带孔安装支耳，孔位间距匹配常规创客结构件的标准孔距，不需要额外做转接件就能直接固定在亚克力、铝型材搭建的机器人底盘上，输出轴采用D型截面设计，和配套的车轮、摇臂连接件可以直接锁紧，不会出现传动打滑的问题。内部的齿轮排布采用三级直齿圆柱齿轮传动布局，从电机输入轴的小模数齿轮开始，每一级的齿数比经过精确计算，最终凑出整48:1的传动比，每根齿轮轴的定位柱都和壳体做一体化设计，省去了额外的轴套固定零件，减少整体装配的零件数量，也降低3D打印后的装配难度。

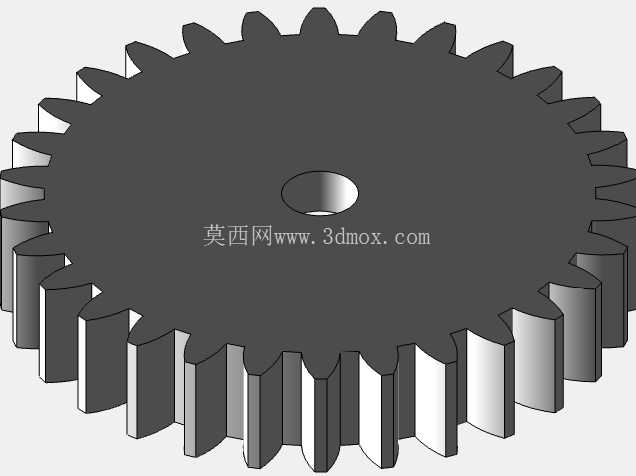

壳体的半开放结构不是随意设计的，一方面是方便3D打印时不需要做过多的支撑结构，内腔的齿轮安装槽、轴定位柱的拔模角度都做了0.5度的微调，打印完成后不需要做大量的支撑去除打磨就能直接装配；另一方面半开放的结构方便日常调试时观察齿轮啮合状态，如果出现齿面卡入杂物、润滑脂干涸的情况，不需要完全拆开壳体就能做清理维护。齿轮的齿形采用标准渐开线直齿设计，齿顶间隙、侧隙都预留了0.1-0.2mm的余量，适配FDM3D打印的精度误差，即使用普通PLA耗材打印，也能保证齿轮转动顺畅没有卡顿。

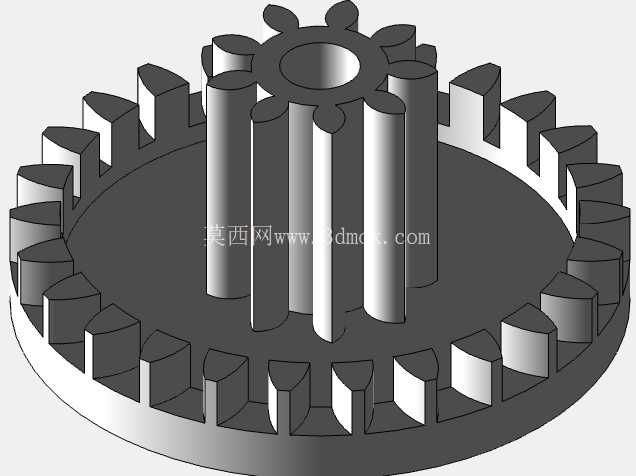

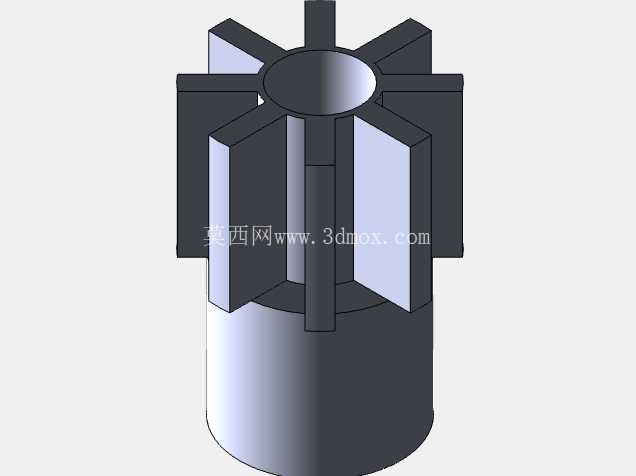

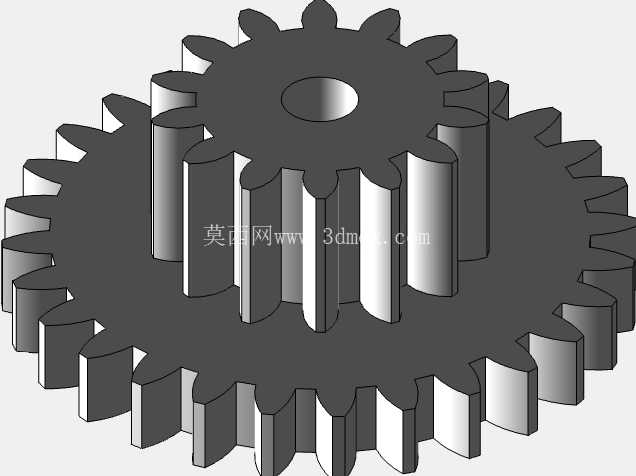

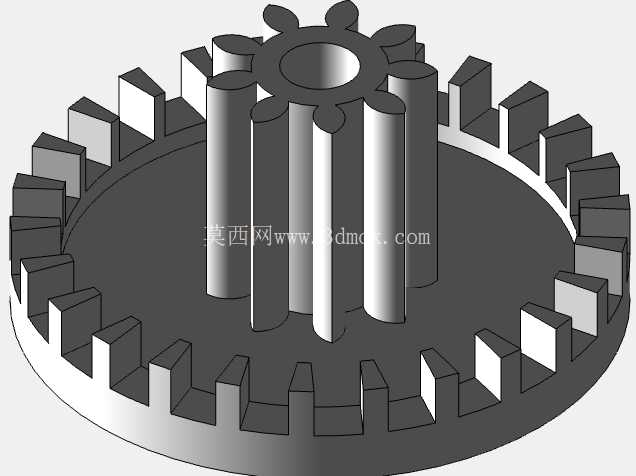

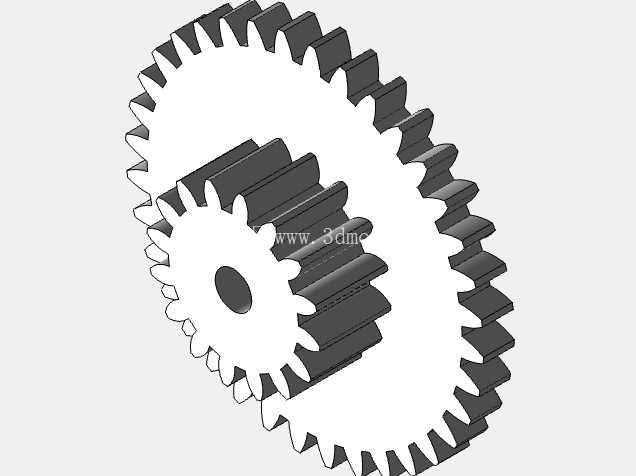

从动力传递路径来看，最靠近壳体端部的是电机安装位，适配常用的130型微型直流电机，电机轴直接插入第一级小齿轮的轴孔内，第一级齿轮和第二级中间齿轮啮合，第二级齿轮和第三级双联齿轮的小齿圈啮合，第三级双联齿轮的大齿圈最终和输出轴齿轮啮合，每一级的齿轮轴都做了等强度设计，轴径大小匹配对应齿轮的受力大小，避免出现靠近输出端的轴因为扭矩过大断裂的问题。输出轴的伸出长度做了严格控制，伸出壳体端面的长度刚好匹配常规机器人车轮的轮毂安装深度，不会因为轴伸过长导致车轮安装后晃动，也不会因为轴伸过短导致固定螺丝无法锁紧。

实际选型使用时需要注意，这款减速结构的额定输出扭矩适配130电机在3-6V电压下的动力输出，不适合搭配更大功率的电机使用，否则容易出现齿轮断齿、壳体定位柱断裂的问题。壳体的壁厚设计为2mm，既保证3D打印时的结构强度，又不会因为壁厚过大导致打印时间过长、耗材用量过多。齿轮的齿宽统一设计为4mm，在保证齿面接触强度足够的前提下，尽可能减小整个减速机构的整体宽度，让整个减速电机的外形尺寸更紧凑，能安装在空间狭小的小型机器人内部。

考虑到3D打印的工艺特性，所有零件的棱角处都做了R0.5的圆角过渡，避免打印时出现尖角翘边的问题，也避免装配时划伤操作人员。壳体内部的齿轮容纳腔深度比齿轮总厚度大0.3mm，保证齿轮安装后不会和壳体内壁发生摩擦，同时也能留存少量润滑脂，降低齿轮转动时的磨损，延长整套结构的使用寿命。安装支耳上的安装孔设计为3mm直径，匹配M3螺丝的安装尺寸，和市面上绝大多数开源机器人套件的安装孔位完全兼容，不需要额外打孔改造就能直接替换原有减速电机部件。
