全自动连续式塑料片材热成型生产设备

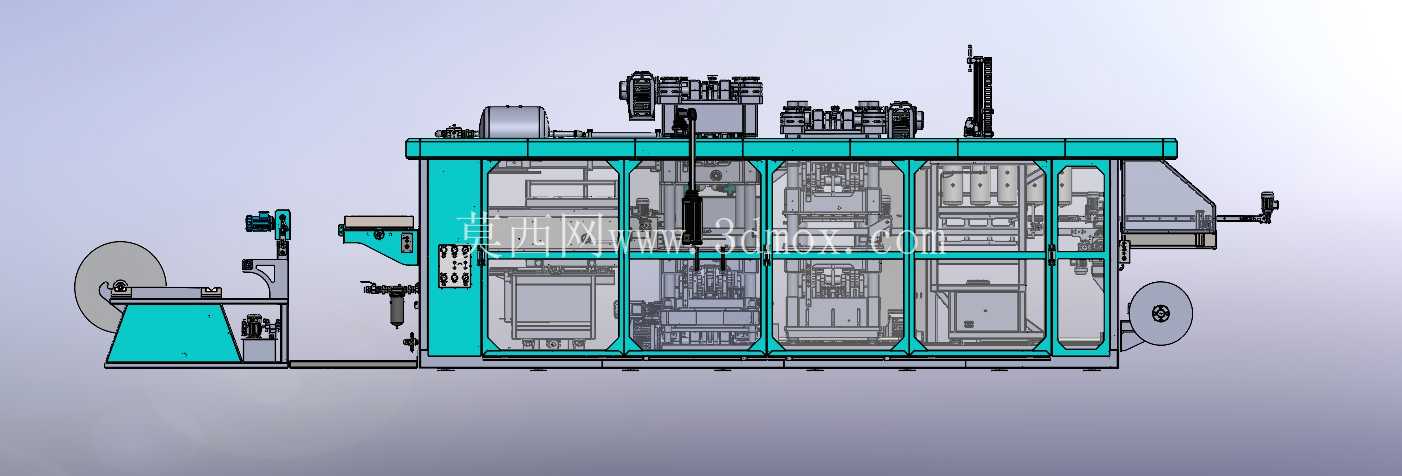

　　在一次性塑料餐盒、食品包装托盘、医药泡罩包装、工业塑料衬垫的量产场景中，这类连续式热成型设备是产线核心单元，区别于单工位间歇式热成型机，该设备采用卷材连续进给的作业逻辑，可适配PP、PET、PS、PVC等多种热塑性塑料片材，完成从卷材放卷、片材加热、模具成型、冷却定型到成品裁切输出的全流程自动化作业，单条产线可覆盖0.2mm到1.5mm厚度区间的片材加工需求，适配食品包装、医药包装、日用塑料制品等多个下游领域的量产要求。从设备结构布局来看，整机采用模块化框架设计，主体承载框架采用型钢焊接后整体去应力处理，外部防护板采用快拆式钣金结构，既保证设备长期高速运行的结构刚性，也方便日常维护时快速接触内部传动、加热、成型组件。

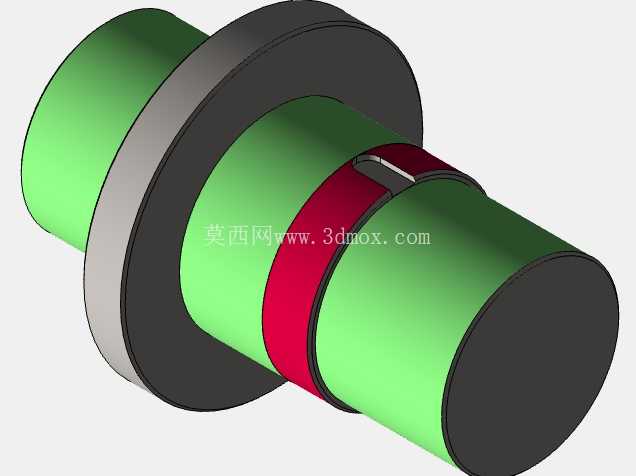

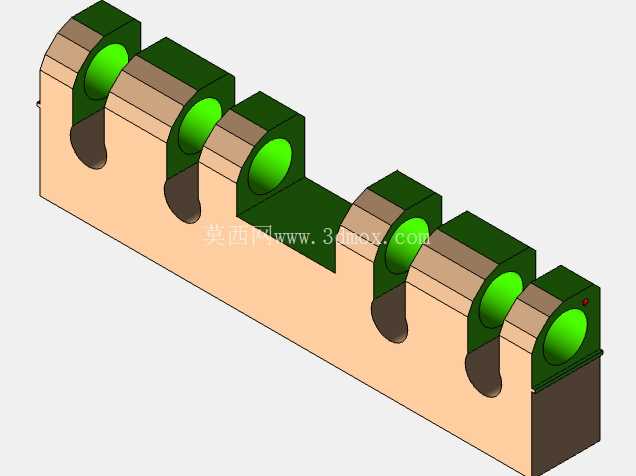

　　设备左侧为卷材放卷工位，配置气胀轴装夹结构，可适配最大直径800mm、幅宽1080mm的塑料卷材，放卷端配置张力自动调节机构，通过摆辊反馈实时调整放卷速度，避免片材在进给过程中出现拉伸变形或松垮跑偏的问题，放卷后设置多组导辊组对片材进行展平处理，消除卷材自带的弯曲应力，保证进入加热工位的片材平整度。加热工位采用分区独立控温设计，上下加热板均分为多个独立控温单元，可根据片材材质、厚度的不同单独调整各区域加热温度，温度控制精度可达±1℃，避免片材局部过热出现焦料、或者局部温度不足导致成型缺陷的问题，加热板采用远红外陶瓷加热元件，热响应速度快，升温均匀，可有效降低加热过程的能耗损失。

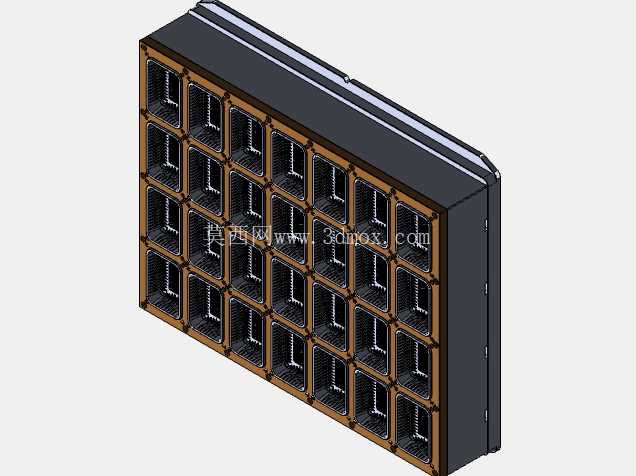

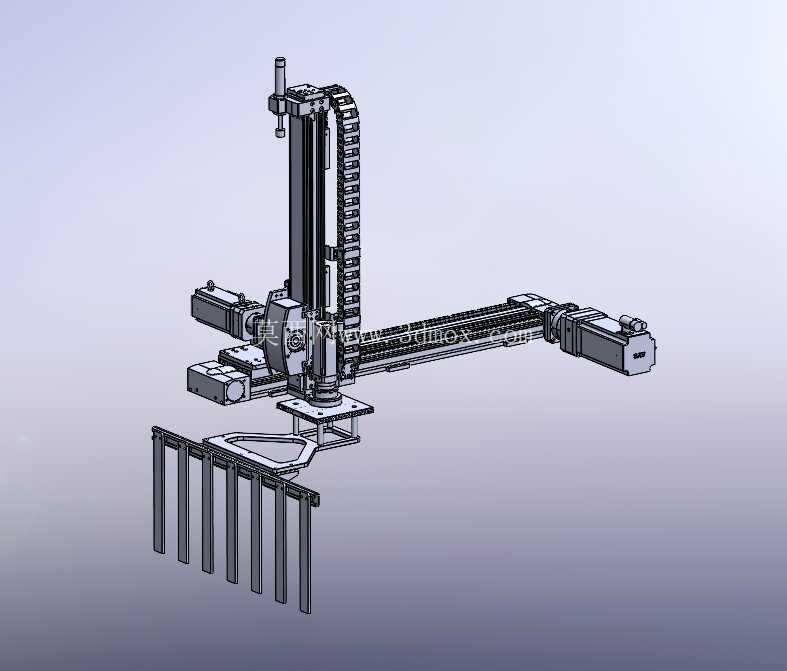

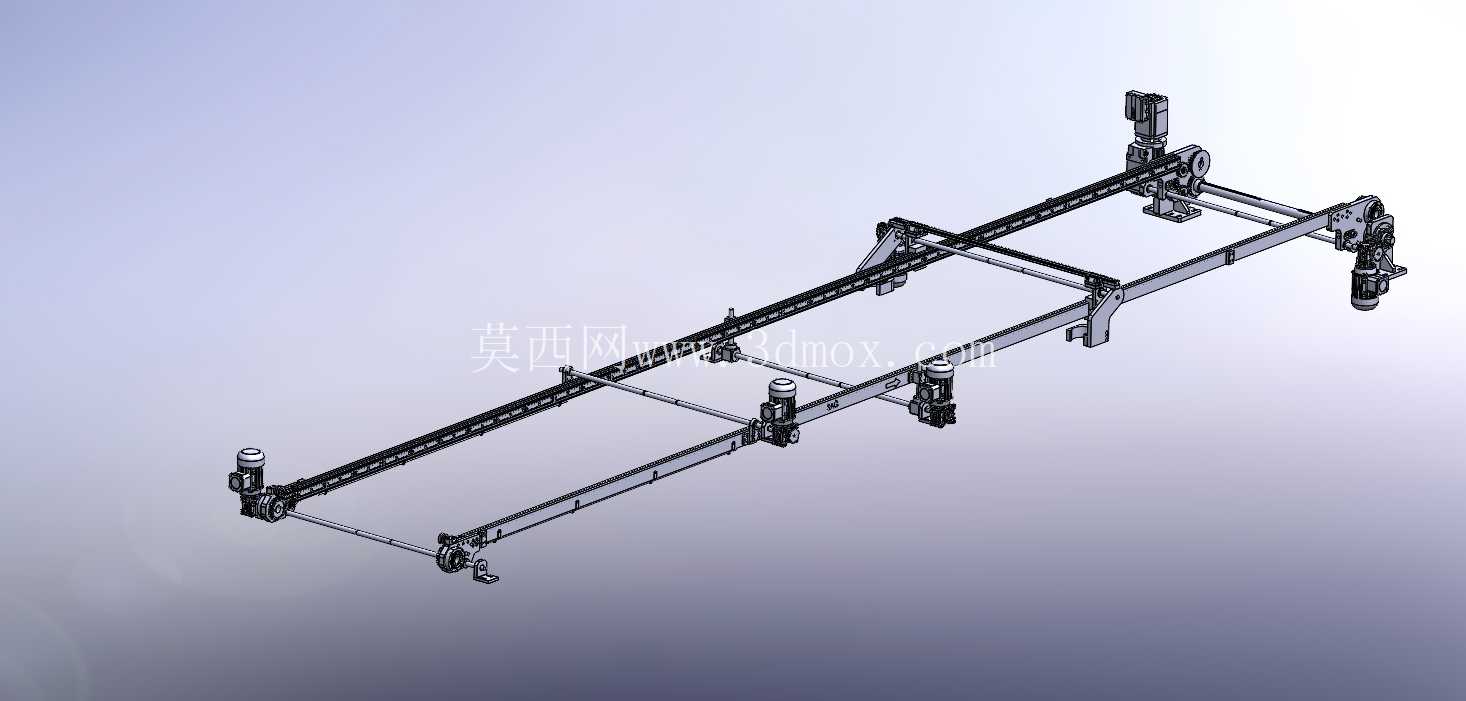

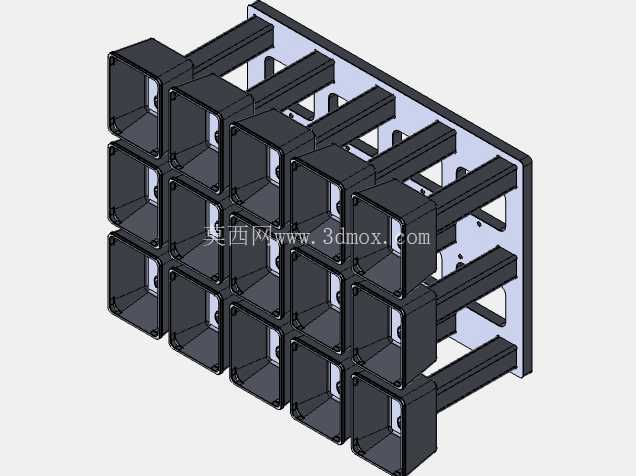

　　成型工位位于设备中部核心区域，采用上下合模的结构设计，合模机构采用伺服驱动配合曲柄连杆结构，合模位置重复精度可达±0.05mm，可适配正压成型、负压吸塑、正负复合成型等多种成型工艺，模具安装区域配置快速装夹结构，更换不同产品模具时无需反复调整合模间隙，可大幅缩短换型调试时间。成型后的片材随进给机构进入裁切工位，裁切模具与成型模具位置精准匹配，可将成型后的单个产品从片材带上冲切分离，成品通过下方输送带输出至下一工序，剩余的边料通过设备右侧的边料收卷机构自动收卷，可直接送入粉碎机回收造粒，实现边角料的在线回收利用，降低生产过程的原料损耗。设备的传动系统采用伺服电机配合精密减速机驱动送料辊，送料长度可通过参数直接设置，送料精度可达±0.2mm，保证每一次成型、裁切的位置精准匹配，避免出现成型偏位、裁切毛边的问题。整机的操作面板设置在设备前侧防护门上，采用触控式人机交互界面，可直接设置加热温度、送料长度、成型压力、合模速度等所有工艺参数，同时配置故障自动诊断功能，当出现片材跑偏、温度异常、气压不足等问题时可自动停机并提示故障位置，降低操作人员的故障排查难度。从安装边界来看，整机长度约6.8米，宽度约2.2米，高度约2.8米，安装时需要预留左右各1.5米的操作维护空间，上方预留0.5米的散热空间，设备底部配置可调式支撑脚，可根据地面平整度调整设备水平度，无需额外浇筑专用安装基础，适合常规工业厂房内直接部署。气路系统配置0.6-0.8MPa的压缩空气接口，配置独立的储气罐保证成型气压稳定，冷却系统接入循环冷却水，对加热板框架、成型模具进行冷却，保证长期连续运行时设备温度处于合理区间。

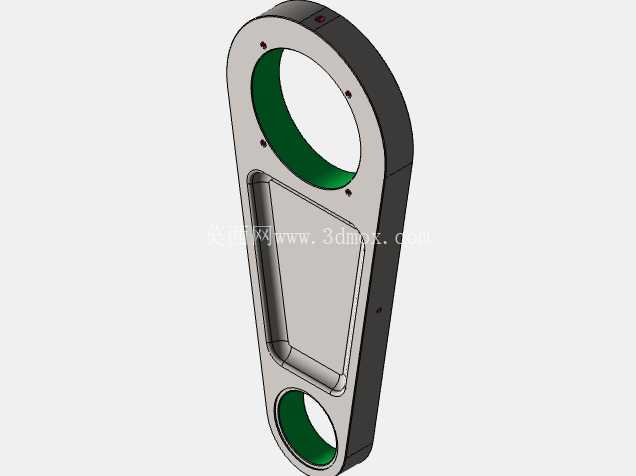

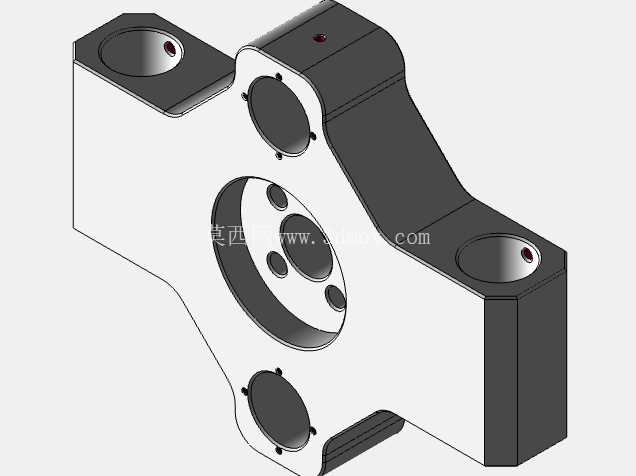

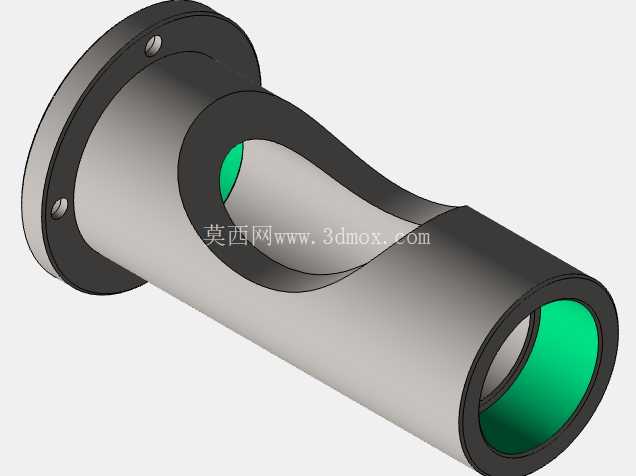

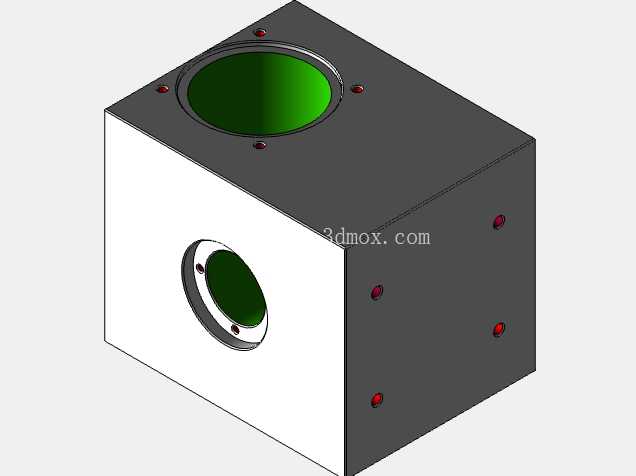

　　在实际生产过程中，该设备可实现最高每分钟30次的成型循环，根据成型产品的排布数量不同，单小时产能可达数万件，相比传统的半自动热成型设备，可减少70%以上的人工操作，同时成品合格率可稳定在98%以上，非常适合大批量标准化塑料包装制品的生产场景。在三维建模过程中，该模型完整还原了设备的所有外部结构与核心内部组件，包括放卷机构、导辊组、加热单元、成型合模机构、裁切机构、边料收卷机构、防护钣金、操作面板等所有结构，各组件的装配关系完全按照实际设备的装配逻辑搭建，可用于设备方案展示、产线布局仿真、新员工设备结构培训等多个场景，建模过程中对标准件如气缸、伺服电机、导柱、螺栓等均采用简化建模处理，在保证结构辨识度的前提下控制模型整体容量，方便在各类三维软件中打开编辑。
