干聚合物进料包装一体化工业装置

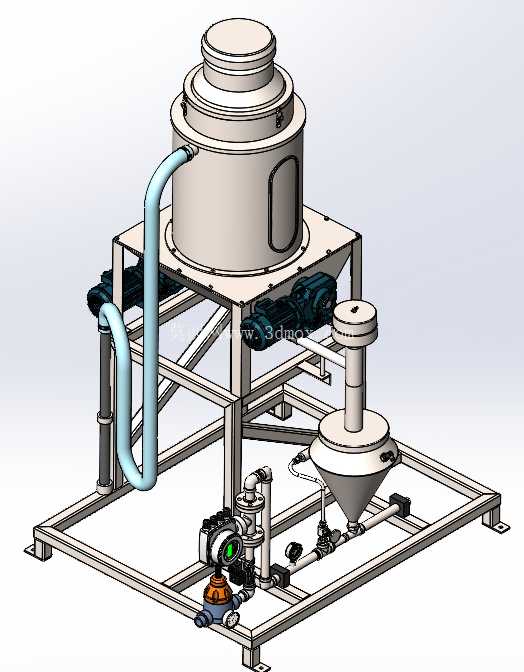

这套装置主要面向精细化工、饲料加工领域的干性聚合物物料处理场景，解决传统散料输送包装过程中粉尘外溢、计量精度不足、多工序分散布置带来的占地冗余问题。整套设备采用撬装式集成框架设计，所有功能单元均整合在同一型钢焊接底座上，现场安装仅需完成进料管路对接、出料端包装工位固定以及动力气源、电源的接驳，无需额外搭建多层操作平台，适配车间内层高有限、改造空间局促的老旧生产线升级需求。

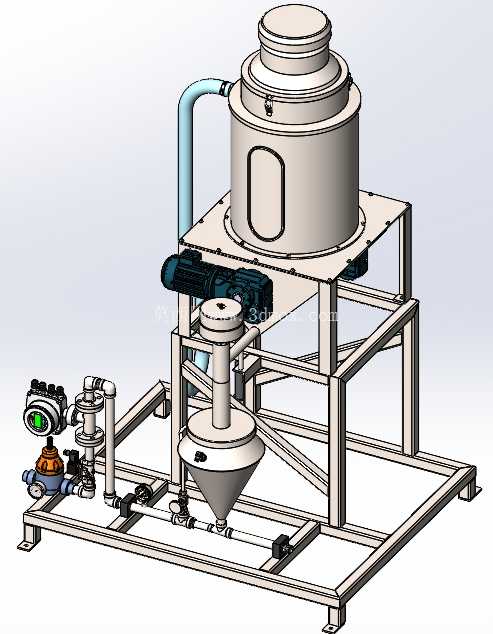

从功能逻辑上看，设备上部的圆柱储料仓承担暂存缓冲作用，仓顶设置快开式人孔与排气接口，可对接上游气力输送管路完成来料接收，仓壁加装的振动式料位检测元件可实时反馈仓内料位高度，避免缺料断料或满仓溢料。储料仓下方衔接的体积式进料机构，采用水平螺旋给料结构，配合变频驱动的减速电机实现给料速率的无级调节，可根据下游包装规格的不同，灵活调整单位时间内的物料输出量，针对干聚合物颗粒流动性较好但易产生架桥的特性，进料段仓壁特意设计了小角度锥段过渡，搭配仓壁气动敲击装置，可在物料出现架桥堵塞时自动触发敲击动作，保证下料连续稳定。

设备左侧集成的气动控制管汇组，包含过滤减压阀、两位两通气动球阀、流量调节阀以及压力检测元件，整套气路元件采用模块化阀岛布局，所有管路均采用卡套式连接，减少管路接头泄漏点，气路系统主要负责给料门启闭、敲击装置动作、包装口夹袋机构提供动力源，压力检测元件可实时监测气源压力，当压力低于设定阈值时自动触发停机保护，避免气压不足导致的机构动作不到位、物料泄漏问题。下部的锥斗集料结构将螺旋输出的物料汇聚至中心出料口，出料口配置快装式卡箍接口，可快速对接不同规格的包装接料斗，适配25kg袋装、吨袋包装等不同包装规格的切换需求。

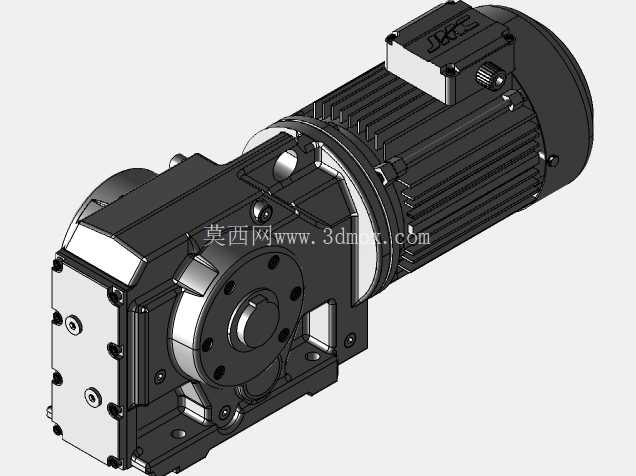

整套设备的框架采用标准矩形型钢焊接成型，所有焊接位置均做去应力处理，表面喷涂环氧防锈漆后再做面漆处理，可适应化工车间内有轻微腐蚀的环境。框架的支腿高度经过优化设计，下部预留足够的操作空间，方便操作人员完成包装袋套袋、缝包以及日常设备巡检维护，框架侧面预留的安装孔位可根据现场需求加装安全防护栏、操作踏板等附属配件。设备的动力单元采用侧挂式安装布局，将驱动电机、减速箱布置在储料仓侧下方的框架横梁上，既减少设备整体高度，又方便日常对传动部件的润滑维护，传动部位加装全封闭安全防护罩，避免操作人员误触转动部件引发安全事故。

在管路设计上，储料仓顶部的排气接口可外接除尘系统，将进料过程中携带的含尘气体抽出过滤，避免车间内粉尘扩散，满足职业卫生防护要求。所有与物料接触的内壁均做抛光处理，焊缝打磨平整无死角，减少物料残留挂壁，方便换产时的设备清理，针对部分有腐蚀性的干聚合物物料，接触部件可根据需求更换为不锈钢材质，提升设备耐蚀性能。设备的安装边界经过精准核算，整体长宽尺寸控制在常规车间通道允许的运输范围内，整体重心位于底座中心区域，吊装运输时无需额外配重，现场就位后仅需调整四个支脚的水平度即可完成安装固定，大幅缩短现场安装调试周期。
