大中型托盘式鸡蛋托生产成型设备结构

　　在纸浆模塑包装生产领域，蛋托成型设备是禽蛋流通包装环节的核心加工装备，本次呈现的托盘式鸡蛋机，主要面向规模化禽蛋养殖、蛋品加工流通企业的包装耗材生产场景，适配标准纸浆蛋托的连续化成型作业，可直接对接上游纸浆制备工序与下游烘干、堆叠工序，组成完整的蛋托生产线。从实际生产用途来看，该设备以废纸浆为原料，通过真空吸附成型的方式，将调配好浓度的纸浆吸附在成型模具表面，形成带有标准蛋窝结构的湿态蛋托坯体，后续经过转移、烘干工序后，即可得到用于鸡蛋、鸭蛋等禽蛋运输缓冲包装的成品蛋托，能有效降低禽蛋在仓储、运输、周转过程中的破损率，适配禽蛋批量外运、商超配送等多场景的包装需求。

　　从功能特性层面看，该设备属于中大型产能机型，单小时产能覆盖2500至10000件区间，可适配高度不超过8厘米的包装托盘产品生产，除标准鸡蛋托外，更换对应成型模具后也可生产同类尺寸的果托、瓶托等小型纸浆缓冲包装件，设备运行过程中成型、脱模、转移工序连续衔接，整机运行稳定性较强，适合大规模连续化生产场景，无需频繁停机调整，可有效降低单位产品的生产能耗与人工干预成本。

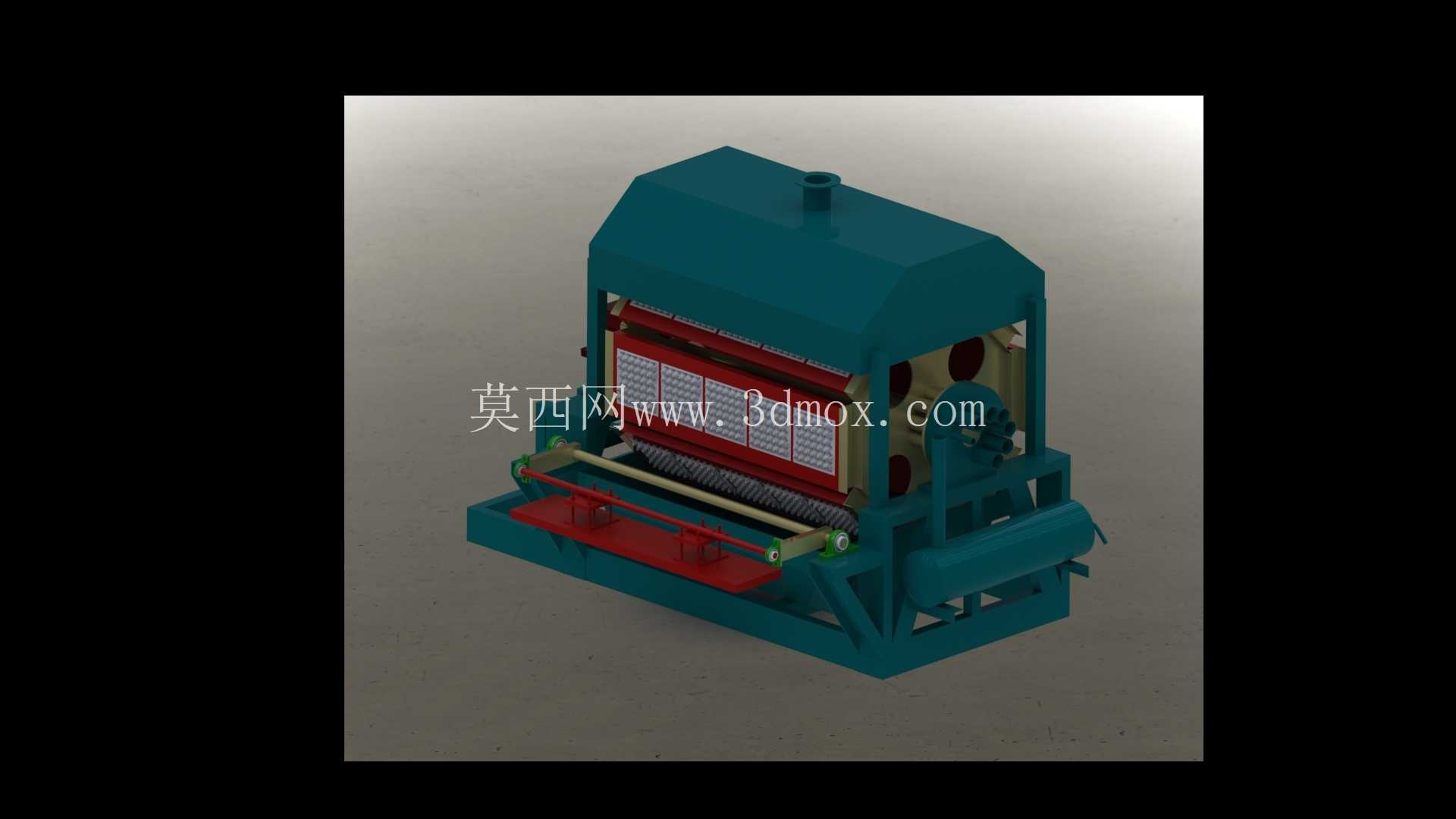

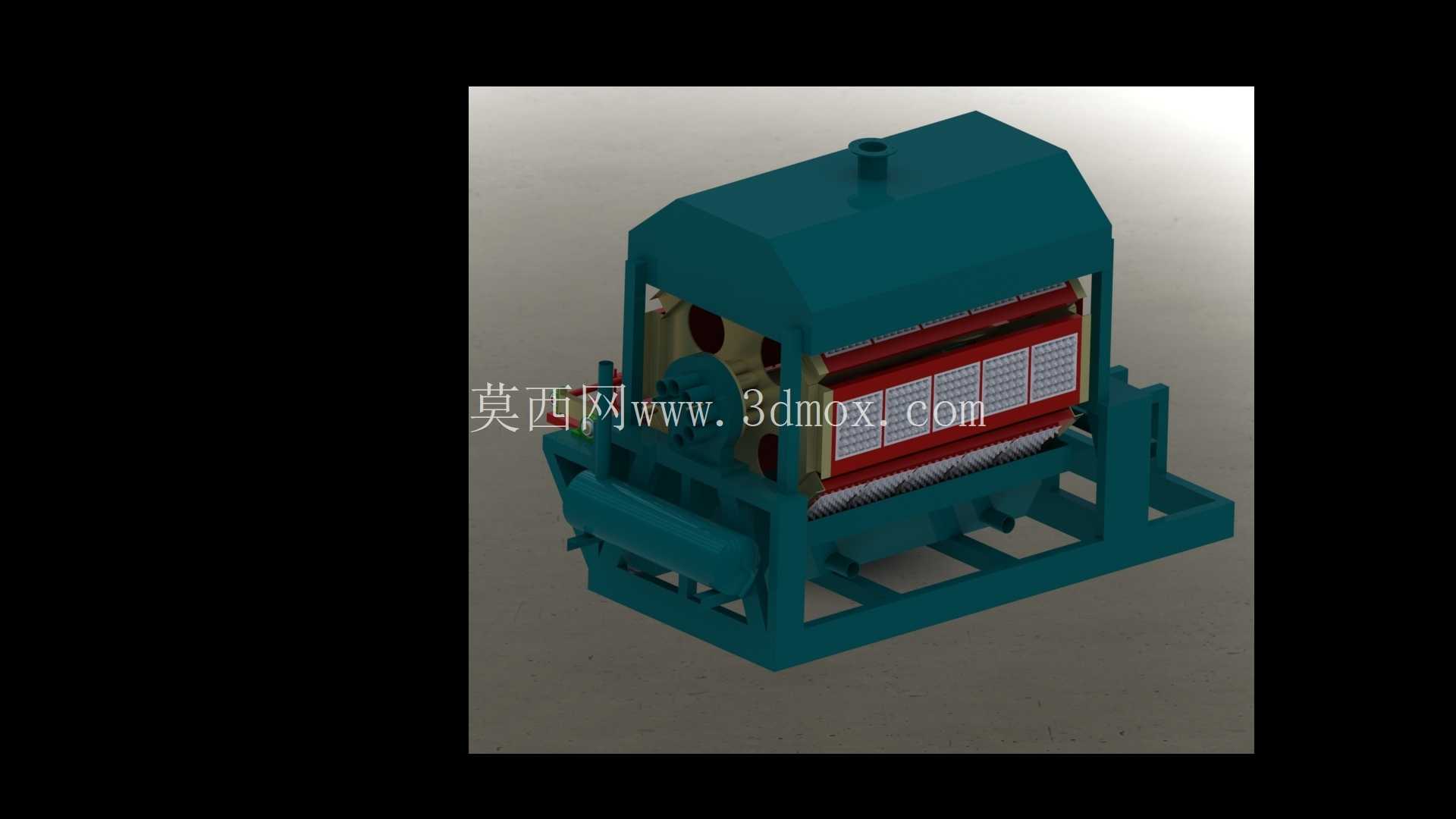

　　从设计思路层面拆解，整机采用框架式承载结构，主体支撑机架采用型钢焊接成型，保证大尺寸机型的结构刚性，避免高速连续运行过程中出现结构晃动影响成型精度；成型工位采用回转式模具布局，多组成型模具循环经过吸浆、真空脱水、脱模工位，最大化压缩单工位等待时间，提升整机生产效率；成型模台配备可调式压紧结构，可根据不同纸浆浓度、不同产品厚度需求调整吸附压力与脱水时间，保证成型坯体的厚度均匀性，减少湿坯破损率；设备侧面集成真空系统与传动驱动单元，布局紧凑，减少整机占地面积，同时预留维护操作空间，方便日常对模具、传动部件的检修更换；脱模转移机构采用平行抬升转移结构，将成型后的湿坯平稳转移至接料输送位，避免转移过程中坯体变形、掉落。

　　从外形尺寸与安装边界来看，该设备整体为落地式安装结构，整机底部为一体式焊接底座，安装时需保证基础地面水平度误差不超过2mm/m，避免长期运行导致机架变形；设备进料侧需预留至少1.2米的操作与管路连接空间，用于对接纸浆输送管路、真空管路，出料侧需预留1.5米以上的输送对接空间，用于连接后续烘干线的进料输送装置；设备顶部排气口需对接车间排风系统，及时排出成型过程中产生的水汽，避免车间环境湿度过高影响电气元件寿命；设备侧面驱动单元位置需预留0.8米以上的维护通道，方便日常对传动链条、减速电机、真空管路接头的检查维护；整机供电需匹配设备额定功率配置独立供电回路，真空系统需根据设备产能匹配对应抽气量的真空发生装置，保证成型过程中的真空度稳定在工艺要求区间，避免因真空不足导致坯体成型不完整、含水率过高的问题。在结构建模过程中，该设备的所有配合面均按照实际加工公差进行装配约束，成型模具的蛋窝曲面按照实际蛋托产品的曲面参数构建，可直接用于设备的结构校核、产能模拟，也可作为同类纸浆成型设备改型设计的参考基础，帮助设计人员快速完成同类型不同产能机型的结构调整，减少重复建模工作量。
