足球场带绞盘系统蜘蛛摄像设备结构

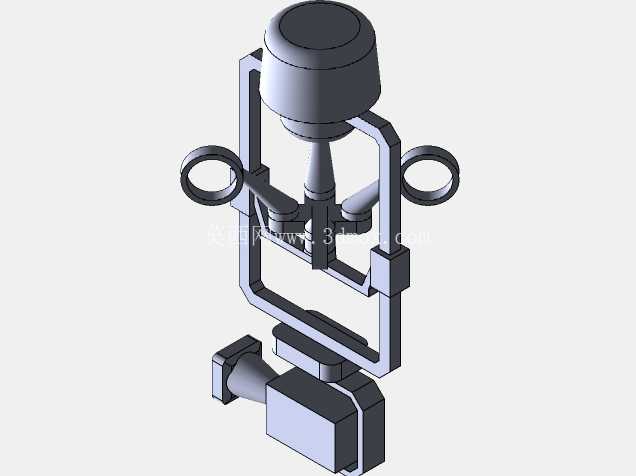

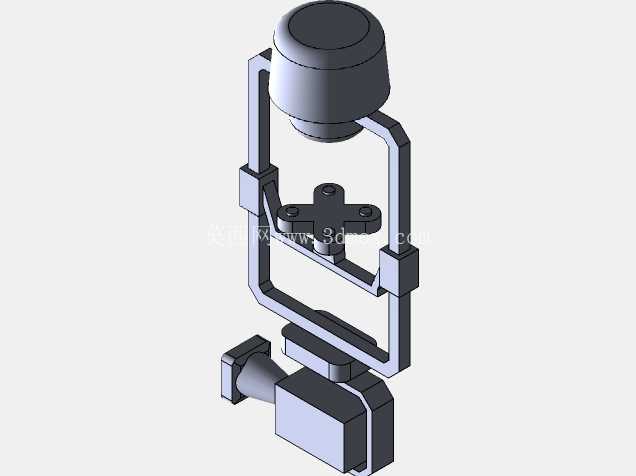

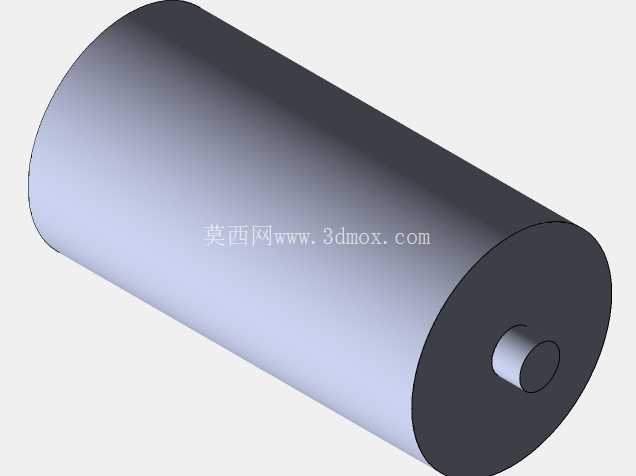

　　这套蜘蛛摄像设备的结构设计，核心围绕大型体育场内的赛事转播拍摄需求展开，区别于传统固定机位、轨道机位以及普通飞猫摄像系统，其搭载的绞盘收放结构能够实现场内三维空间内的灵活走位，覆盖从禁区前沿到中圈弧顶、从角旗区到替补席上方的全范围拍摄视角，不会出现传统摇臂长度不足、轨道机位无法跨区域移动的拍摄盲区。从结构组成来看，设备上部的圆柱形舱体为核心摄像单元安装位，预留了标准的相机安装螺孔与走线通道，可适配不同规格的广播级摄像机、高速运动相机，舱体外部的框架式支撑结构采用轻量化的高强度合金材质，既能够降低整套设备的自重，减少绞盘系统的负载压力，也能在设备高速移动时提供足够的结构刚性，避免框架形变导致的镜头抖动。

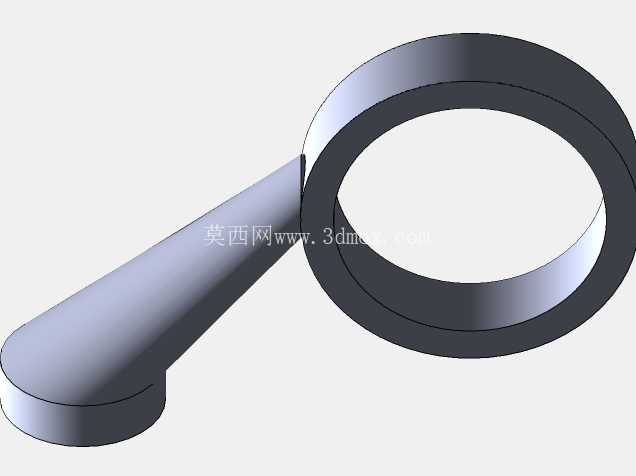

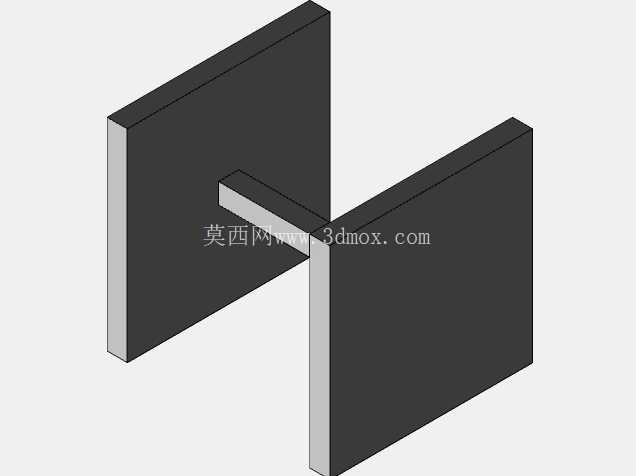

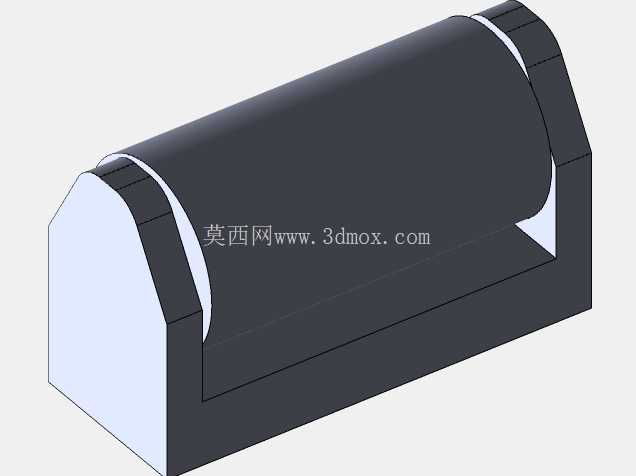

　　两侧对称设置的环形结构为绞盘钢缆的连接挂点，四个挂点呈空间对称分布，对应体育场顶棚四周布置的四组绞盘驱动单元，通过不同绞盘的收放速度差配合，能够实现设备在X、Y、Z三个轴向上的精准位移，最快移动速度可匹配职业足球赛事中球员的快速反击推进节奏，不会出现跟拍滞后的问题。下部的基座结构集成了设备的供电模块、信号传输模块与姿态稳定单元，姿态稳定单元采用三轴防抖结构设计，能够抵消钢缆晃动、设备启停带来的姿态偏移，保证拍摄画面的平稳度，即使在设备快速横移、升降的过程中，也能输出稳定的转播画面。

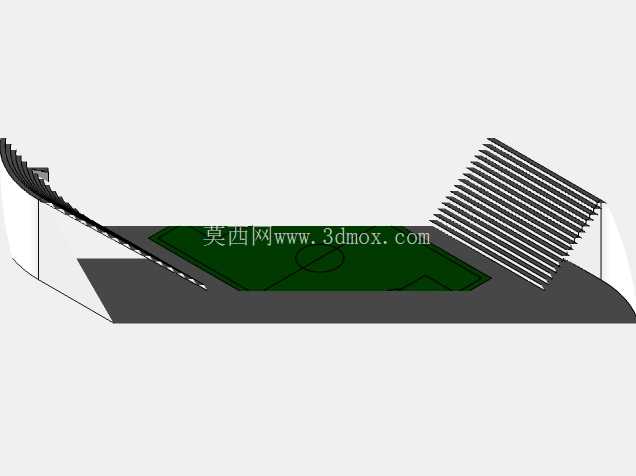

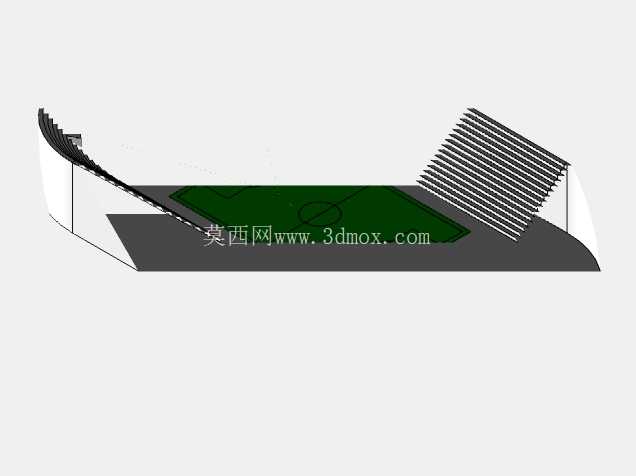

　　设计过程中，首先需要匹配体育场的实际尺寸确定设备的移动边界，以标准十一人制足球场为例，场地长度105米、宽度68米，设备的最低运行高度需高于场内球员的最大弹跳高度，避免设备运行中与场内人员发生碰撞，最高运行高度则需匹配顶棚绞盘的安装高度，保证钢缆的牵引角度始终处于合理区间，避免出现钢缆受力过大、牵引效率降低的问题。挂点位置的设计经过多次受力仿真验证，四个挂点的受力方向始终沿钢缆轴向，不会对框架结构产生额外的扭转力矩，同时框架的杆件截面经过拓扑优化，在保证结构强度的前提下尽可能削减非必要的材料厚度，降低设备整体的转动惯量，让绞盘驱动的响应速度更快，走位控制更精准。

　　设备的走线全部采用内置式设计，供电线缆、视频信号线缆沿框架内部的走线槽布置，不会出现线缆外露缠绕钢缆的风险，同时线缆预留了足够的伸缩余量，匹配设备在最大移动范围内的长度需求，不会因设备位置变化出现线缆拉扯断裂的问题。在实际赛事应用中，这套设备既可以完成全场范围的大俯拍镜头，展现球队的整体阵型排布，也可以下降到禁区附近的低高度位置，跟拍球员的近距离控球、射门动作，提供比传统场边机位更具冲击力的拍摄视角，同时绞盘系统的锁止机构能够在设备到达指定位置后实现精准悬停，满足定位拍摄、慢动作回放的机位需求。整套结构的安装无需对场地地面进行改造，所有驱动单元都固定在体育场顶棚的现有承重结构上，不会占用场内的观众席位与赛事运行空间，适配现有大多数专业足球场的硬件条件，设备的日常维护也无需进入比赛场地，在顶棚位置即可完成绞盘、钢缆的检修作业，不会影响场地的日常使用与赛事筹备工作。
