可调节3D打印桌面手机三脚支撑支架

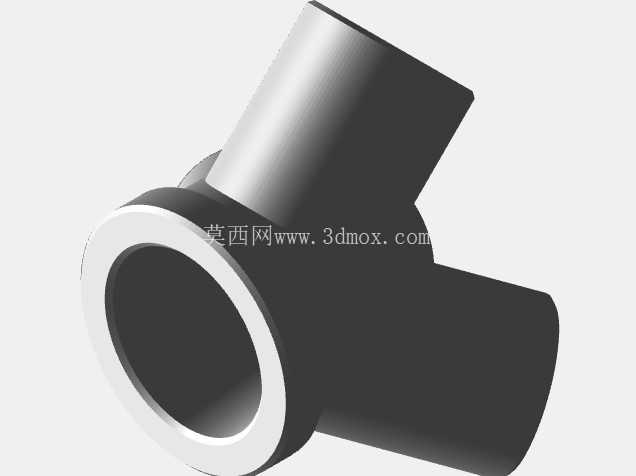

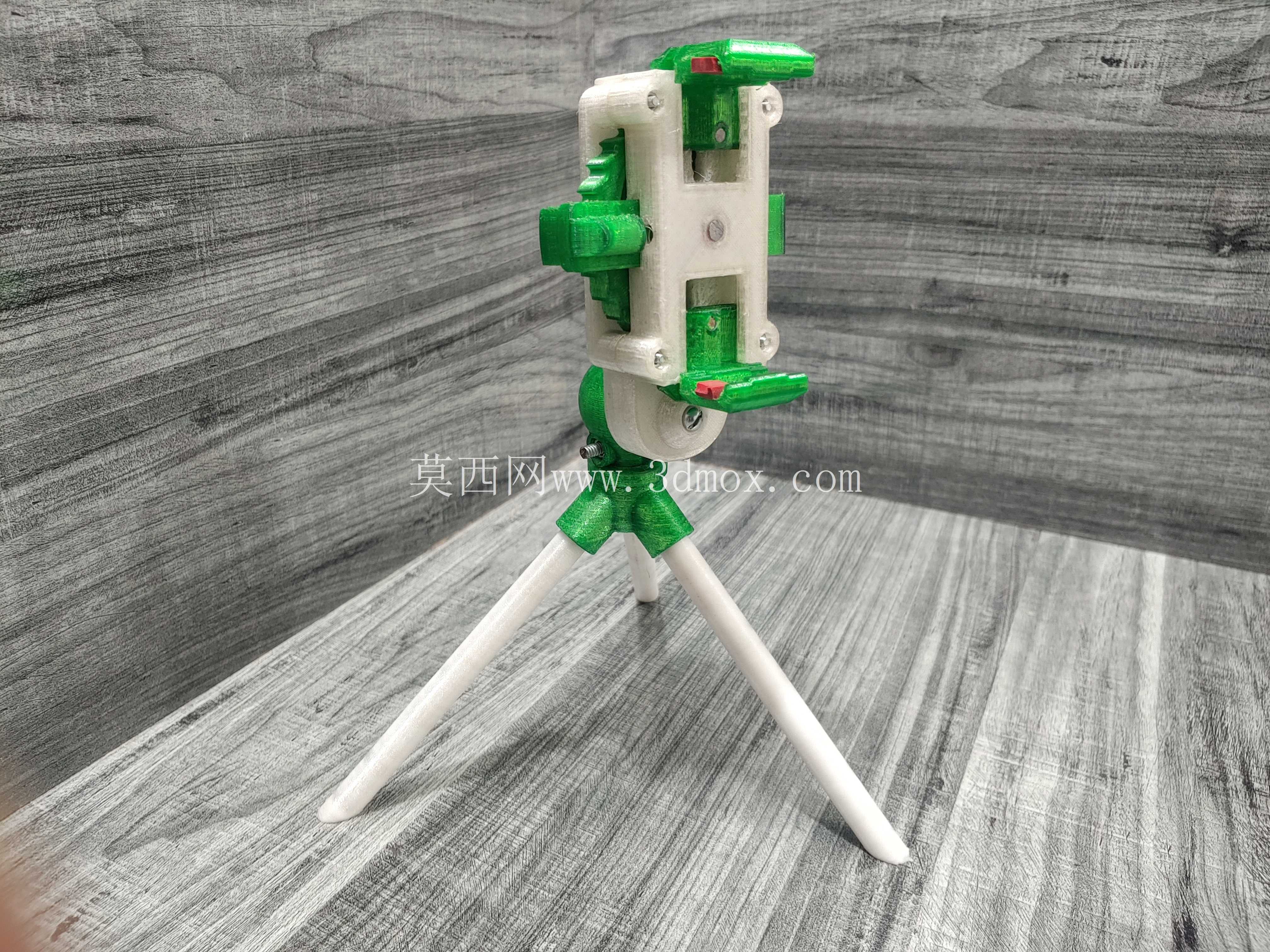

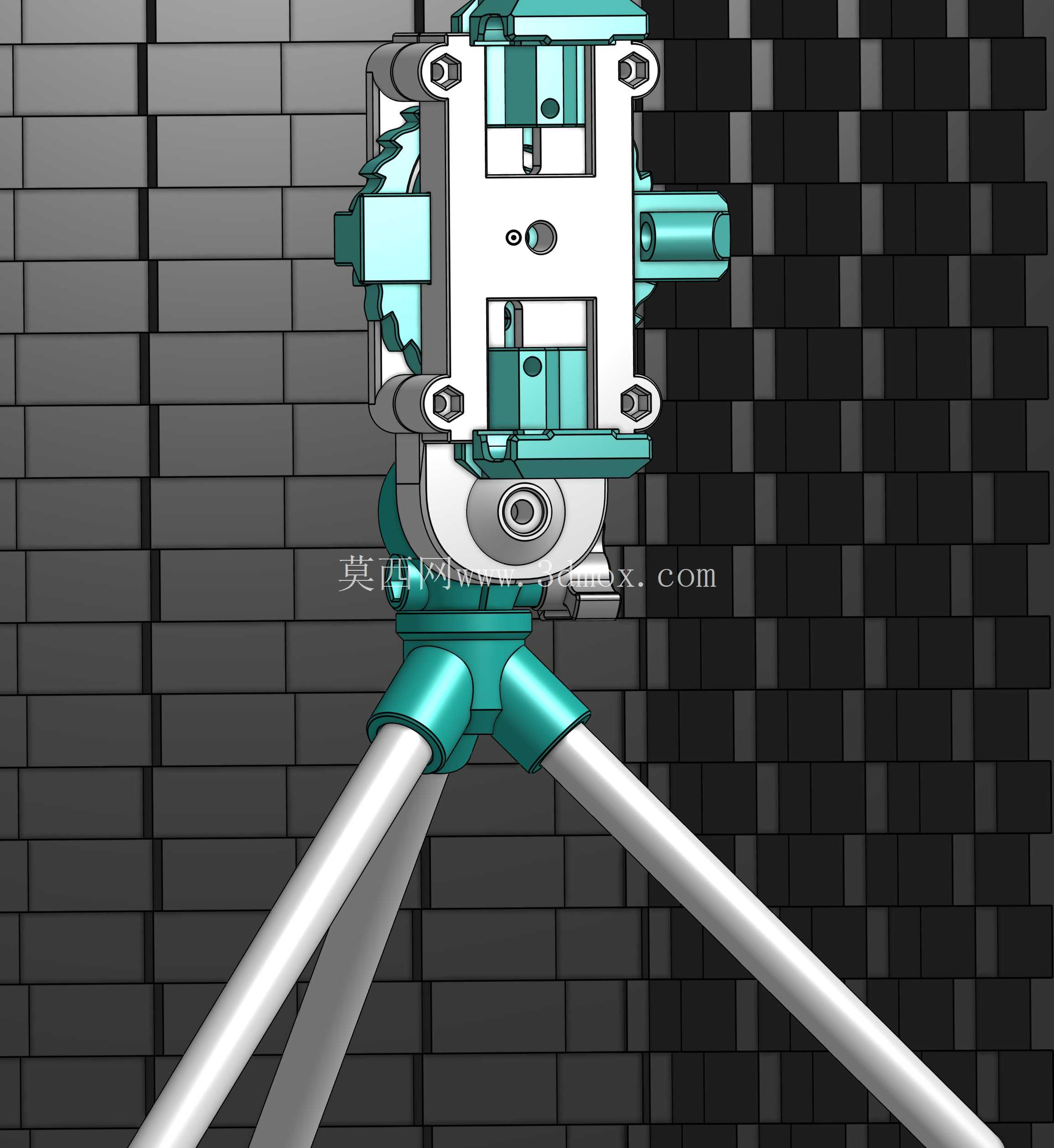

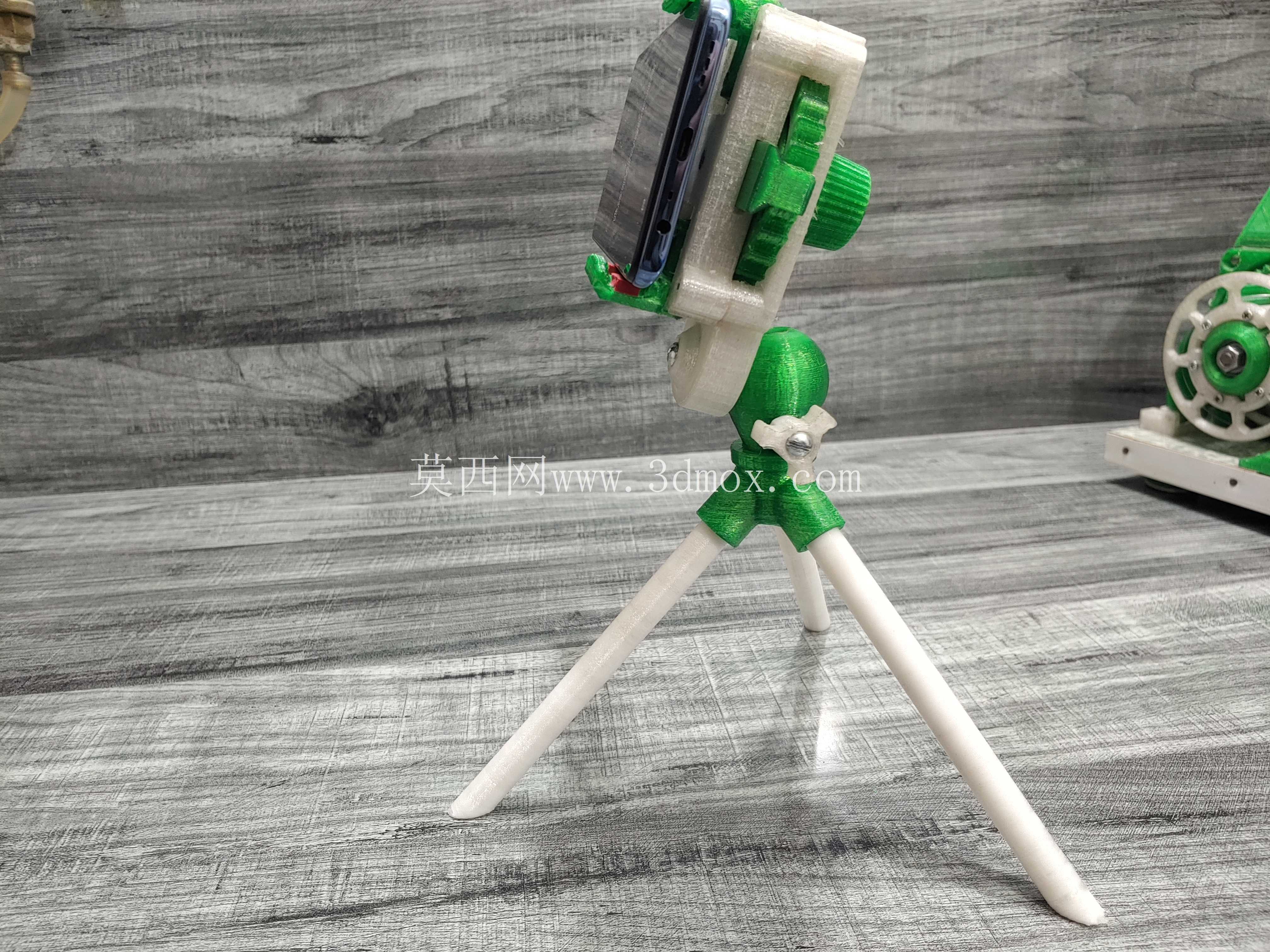

　　日常桌面拍摄、直播、视频会议场景中，手机固定支撑是高频使用的小型工装类配件，这款采用3D打印工艺制作的三脚手机支架，针对消费电子类小型设备的桌面固定需求做了针对性的结构优化，完全适配日常民用场景的使用要求。从结构设计逻辑来看，支架整体分为底部三脚支撑结构、中部旋转调节基座、上部弹性夹持机构三个核心部分，三个支脚采用等角度120°分布的设计，展开后支撑半径覆盖范围足够抵消手机夹持后的重心偏移，支脚采用圆截面杆件结构，接触桌面的端面无额外防滑垫设计时，依靠3D打印材料本身的摩擦系数即可在平整木质、玻璃、金属桌面保持稳定，不会出现侧翻滑移问题。

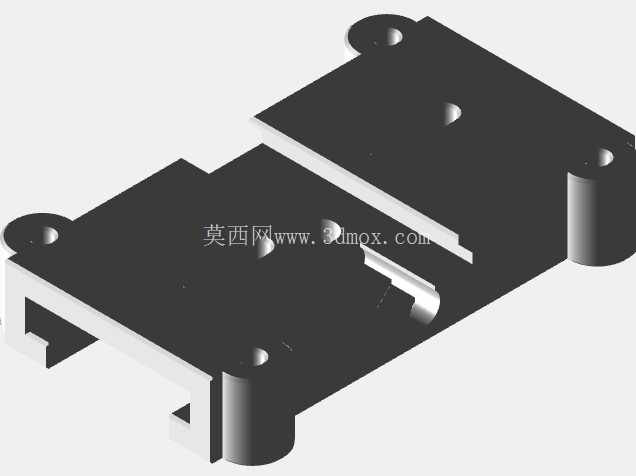

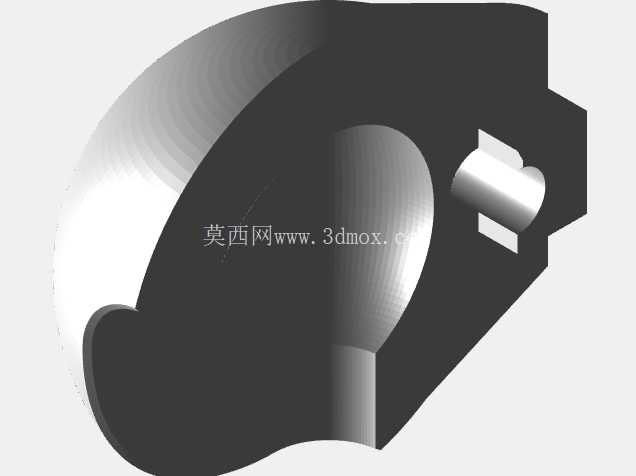

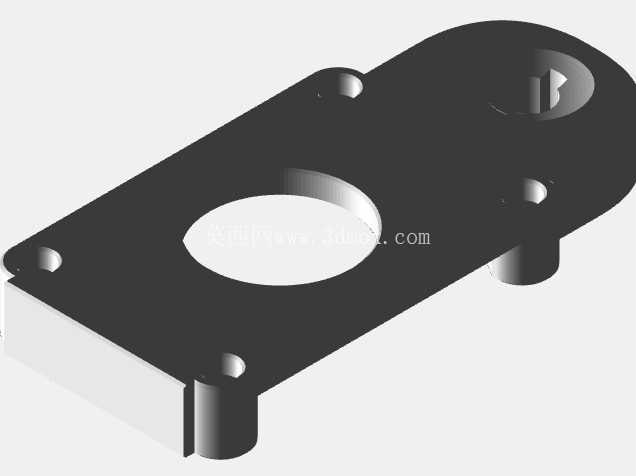

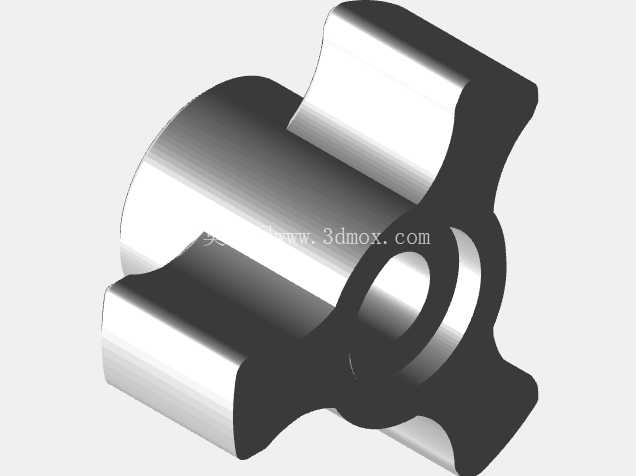

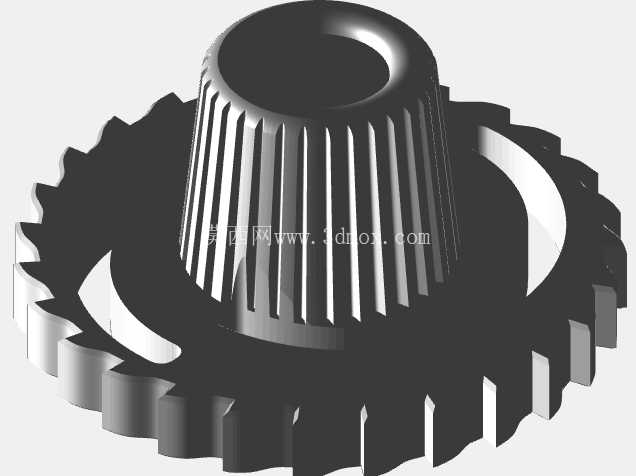

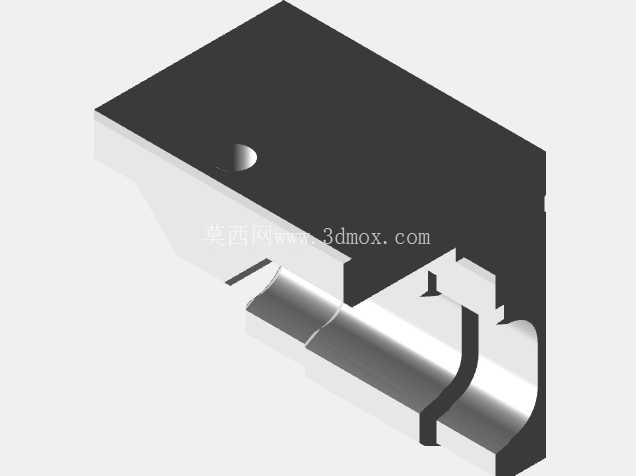

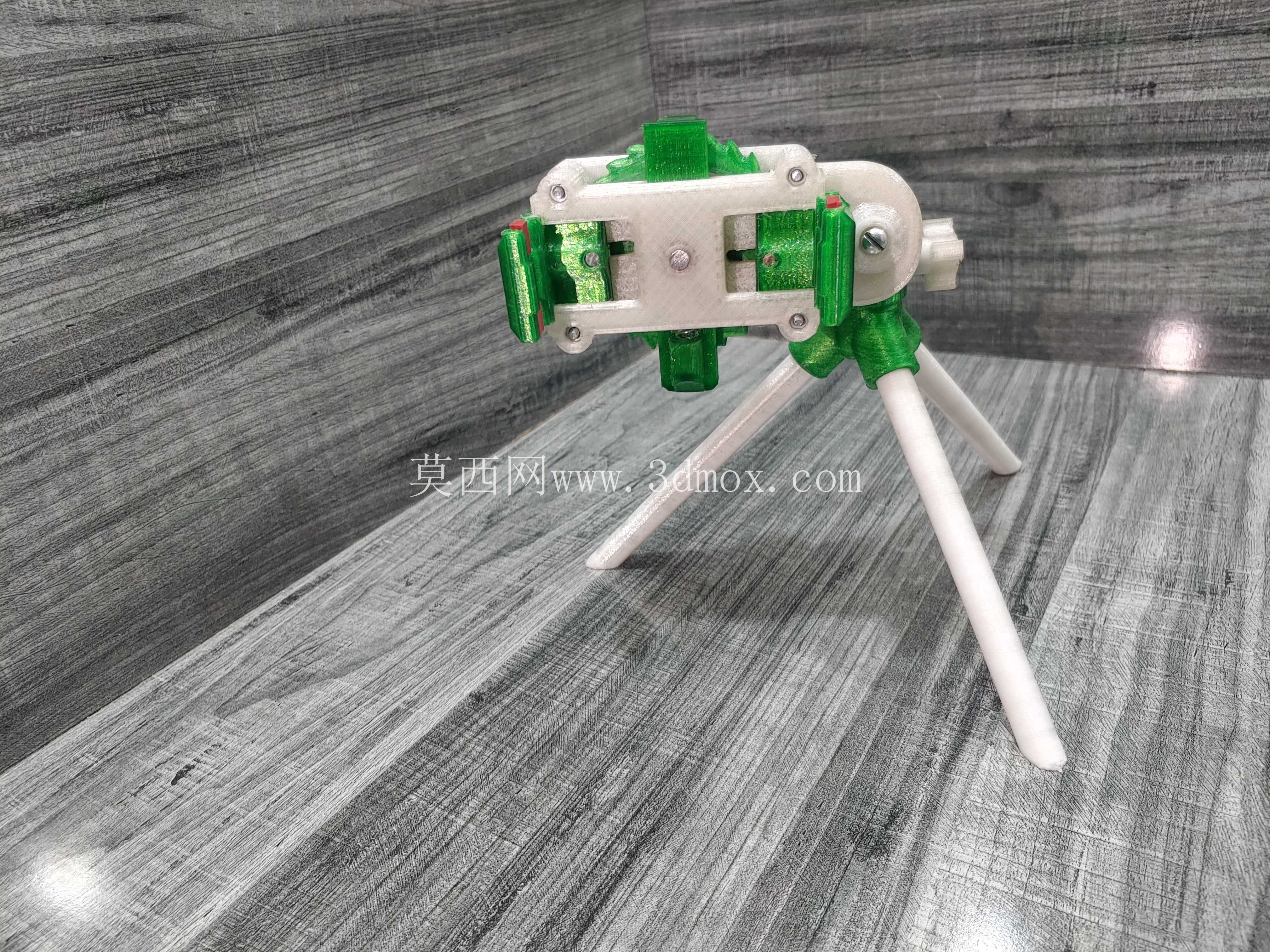

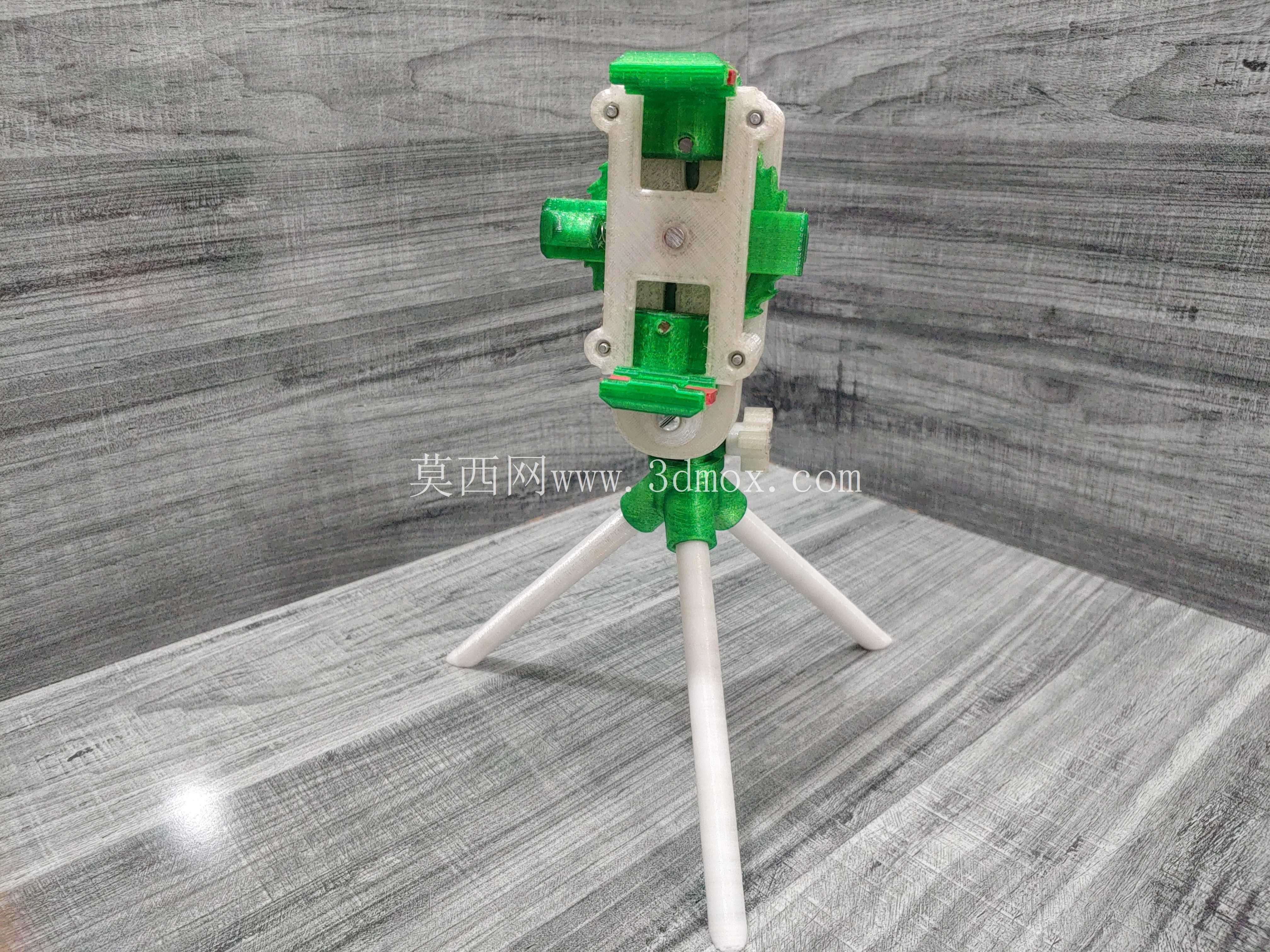

　　中部旋转基座采用轴孔配合的连接方式，可实现水平方向360°回转，同时预留了90°、180°的档位卡位结构，切换横竖屏拍摄时不需要重新调整支架整体摆放位置，只需要转动上部夹持机构即可快速到位，卡位结构采用凸台凹槽的过盈配合设计，不需要额外的锁紧螺丝，转动到对应档位即可自动卡紧，调整操作单手即可完成，适配日常快速切换拍摄角度的使用需求。上部夹持机构采用双侧弹性卡位+底部承托的结构设计，夹持宽度覆盖70毫米到90毫米的区间，可兼容目前市面绝大多数主流尺寸的智能手机，包括带常规厚度保护壳的设备，夹持接触位置做了加宽的接触面设计，不会因为夹持力集中刮伤手机外壳，底部承托结构预留了充电线材的避让缺口，手机固定在支架上时也可以正常插接充电线，不会出现线材被挤压无法插到位的问题。

　　整个支架的所有零部件均采用3D打印工艺制作，结构拆分时充分考虑了FDM打印的工艺特性，所有零件均无大角度悬空结构，打印时不需要添加大量支撑，打印完成后只需要简单去除支撑毛刺即可完成组装，组装过程不需要额外的金属紧固件，依靠零件本身的卡扣结构和轴孔过盈配合即可完成整体装配，个人用户自行打印制作的门槛极低，也可以根据自身使用需求更换不同颜色的打印耗材，定制个性化的外观配色。从安装边界尺寸来看，支架支脚收拢时整体直径不超过40毫米，展开后最大支撑直径约180毫米，整体高度约160毫米，占用桌面面积极小，日常收纳时可以直接放在电脑包侧袋或者桌面收纳盒中，不会占用过多储物空间。

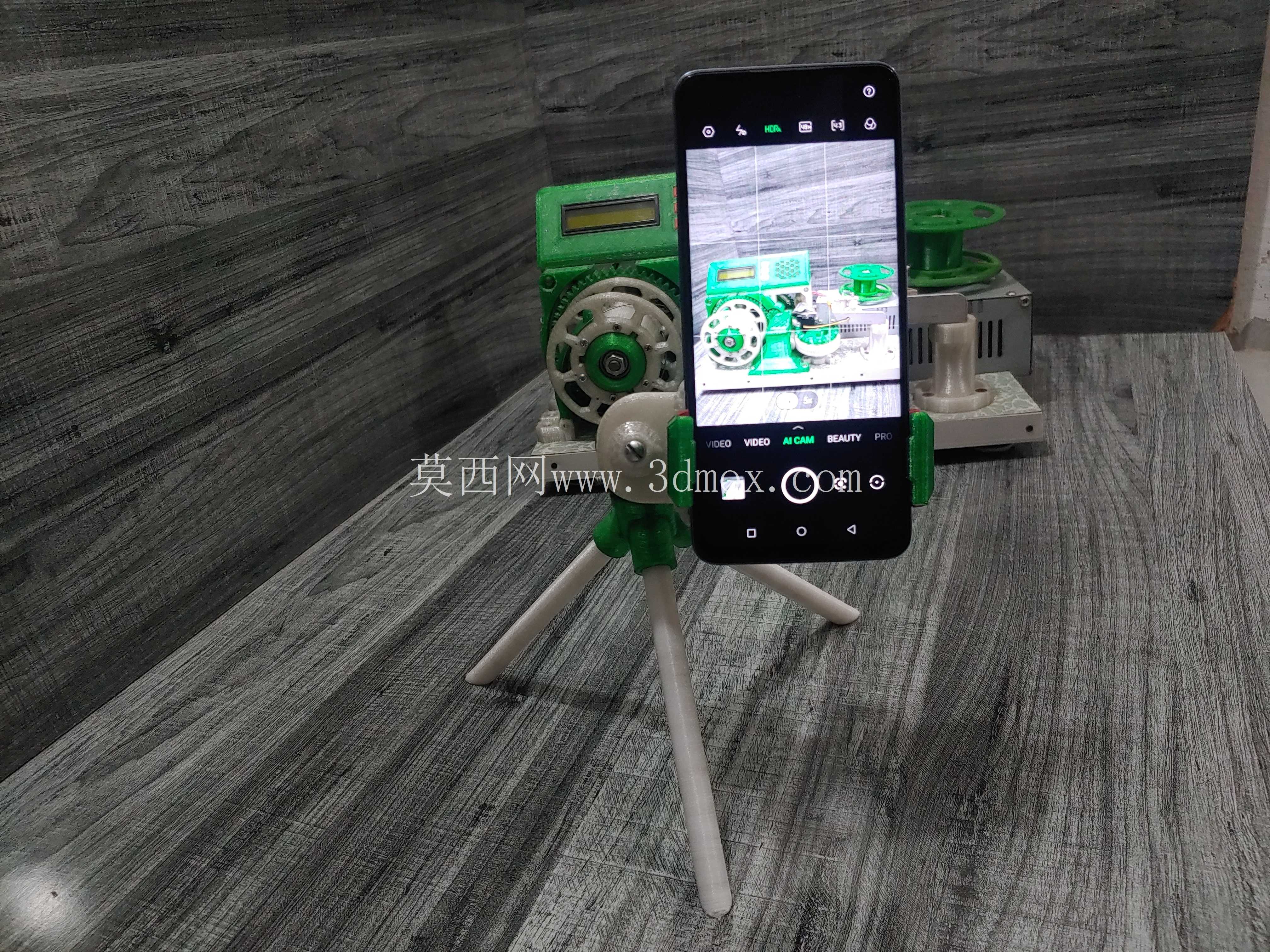

　　夹持机构的开合行程做了限位设计，最大张开距离不超过95毫米，避免张开角度过大导致弹性结构出现塑性变形失效，反复开合的使用寿命可以满足日常高频使用的需求。在实际使用场景中，这款支架不仅可以用于固定手机进行桌面直播、网课视频会议、延时摄影拍摄，也可以夹持小型卡片相机、运动相机等同尺寸区间的数码设备，三脚支撑的结构相比常见的夹式桌面支架，不需要依附桌面边缘固定，可以放置在任意平整平面上，使用场景更加灵活，比如户外平整的石台、露营桌面都可以正常使用。设计过程中针对3D打印材料的力学特性做了结构加强，在夹持机构的受力位置、支脚与基座的连接位置都做了加厚处理，避免日常使用中出现受力断裂的问题，旋转部位的配合间隙预留了0.2毫米的打印公差余量，即使不同用户使用不同精度的3D打印机制作，也能保证转动顺畅不会出现卡滞或者松动的问题。
