适配树莓派的三叶草四旋翼机载相机组件

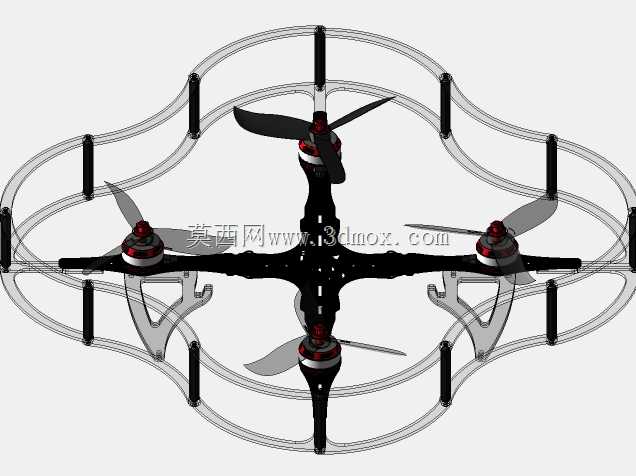

　　这套三叶草构型的四旋翼机载视觉组件，核心是为小型航拍、室内巡检类四旋翼飞行平台提供高集成度的视觉感知方案，整套组件直接适配开源飞控与单板计算机的安装接口，不需要额外设计转接结构就能完成装机。从实际应用场景来看，这类组件常被用在室内仓储盘点、低压电力线巡检、小型航测作业场景中，相比大轴距的行业级无人机，搭载这套组件的小型四旋翼可以进入狭窄的管廊、设备夹层完成图像采集作业，镜头的大广角设计可以在近距离拍摄时覆盖更大的视野范围，减少飞行过程中的云台调整频次，降低飞控的运算负载。

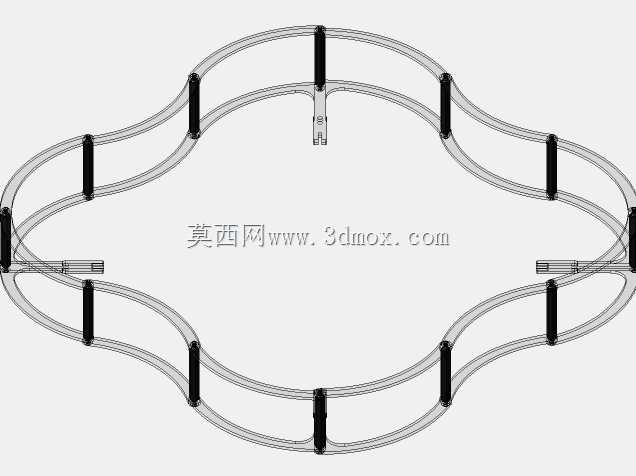

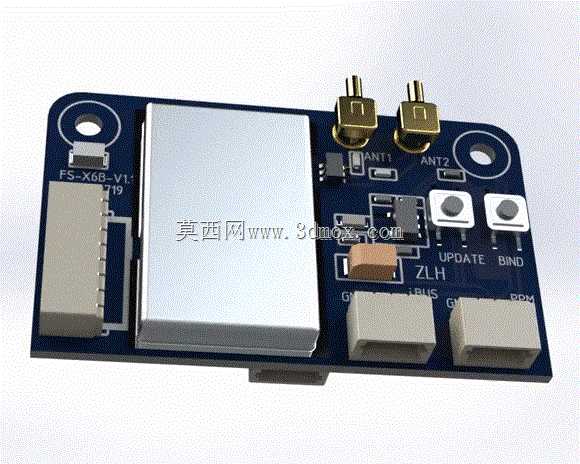

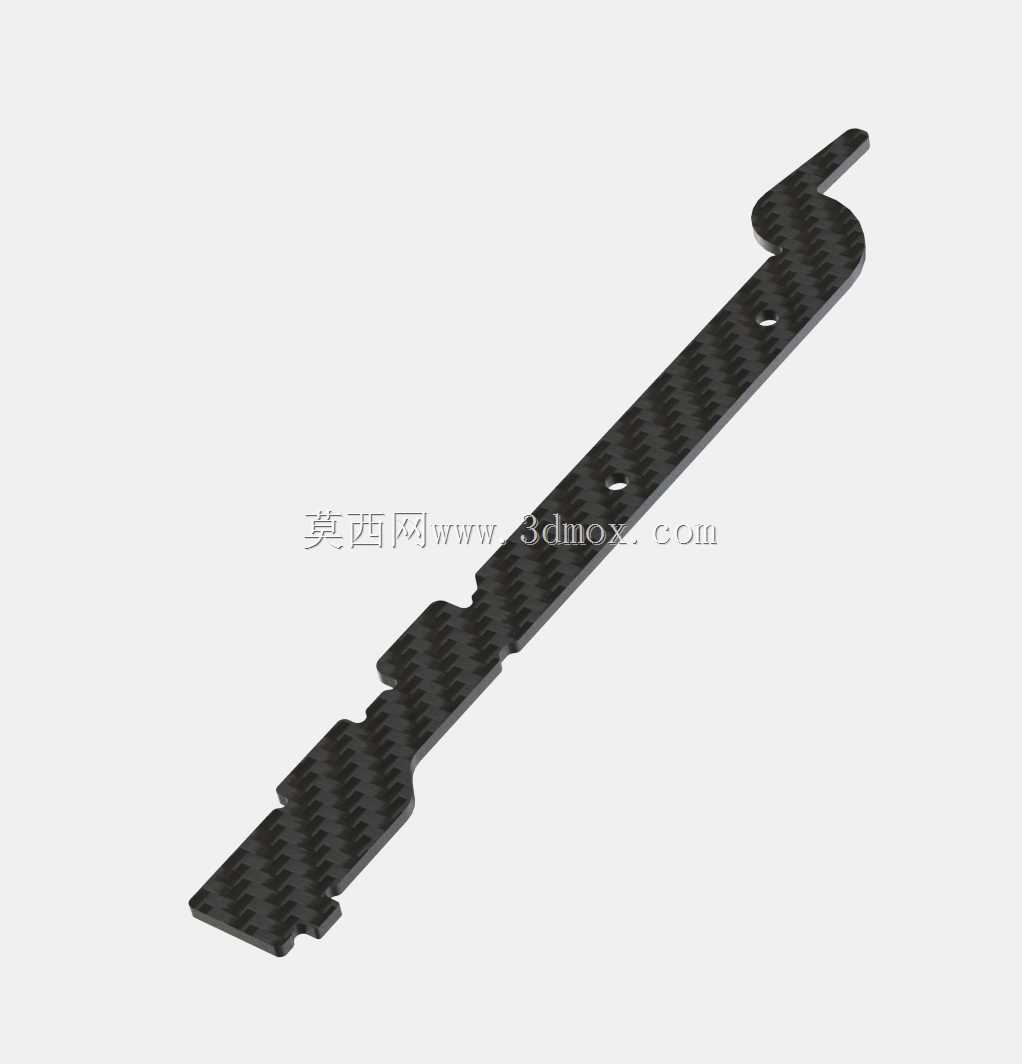

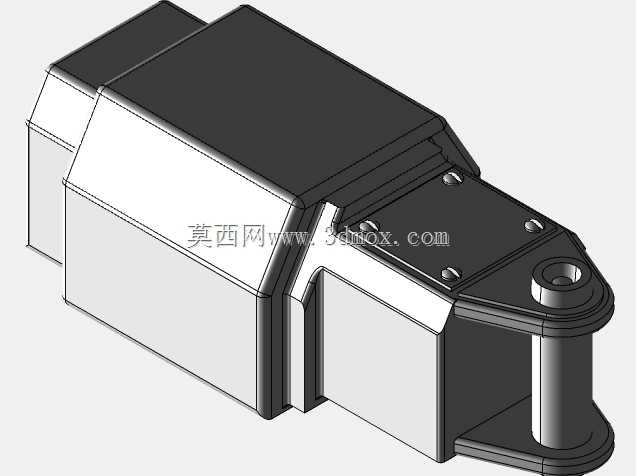

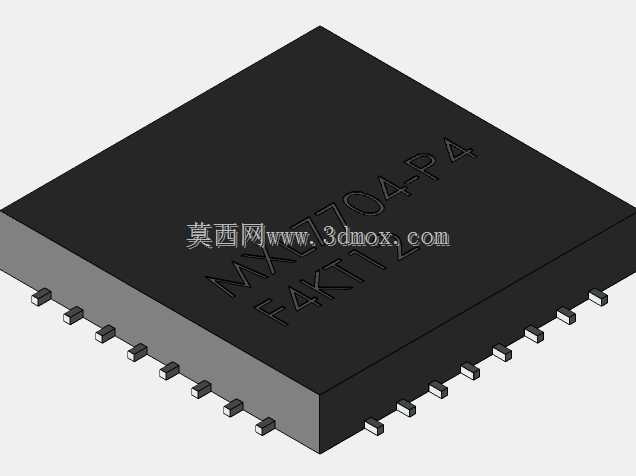

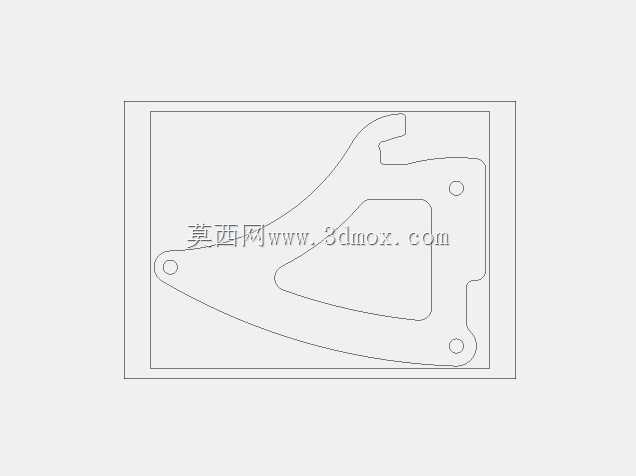

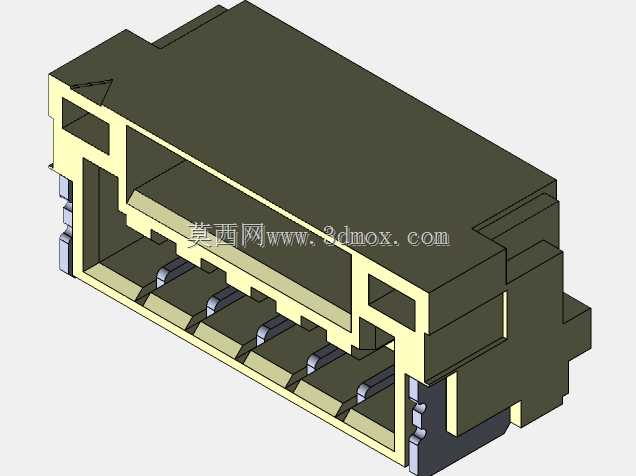

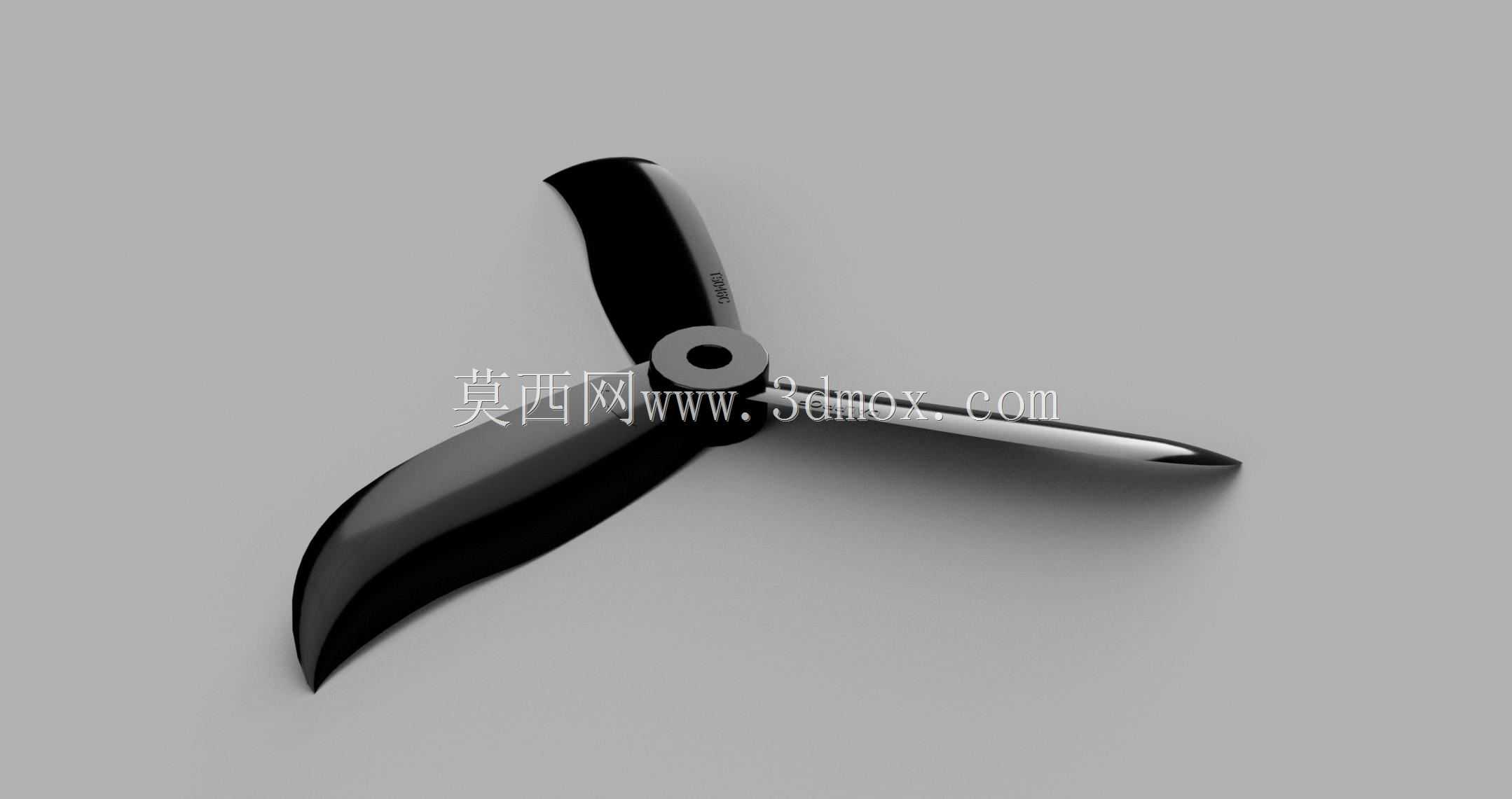

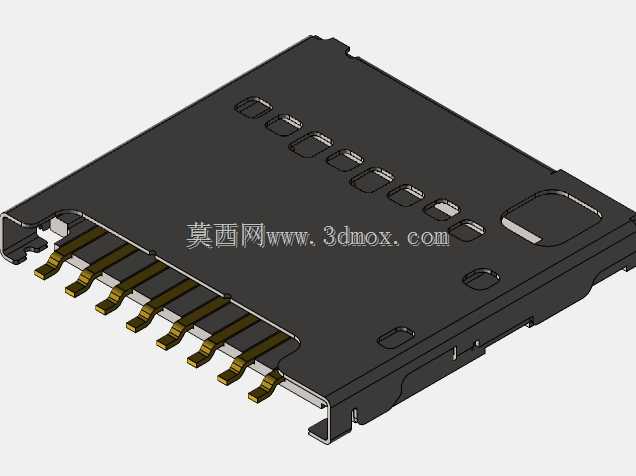

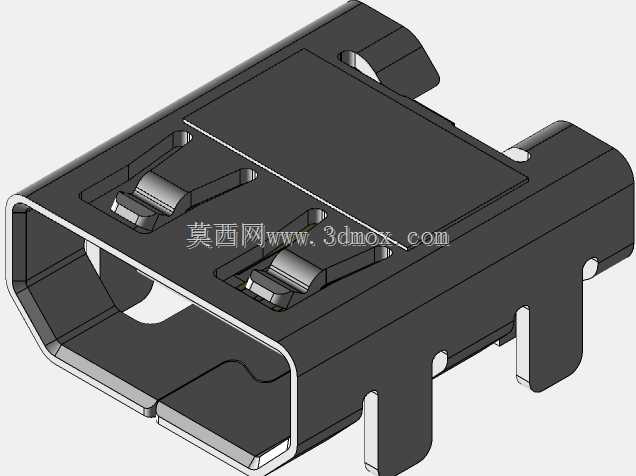

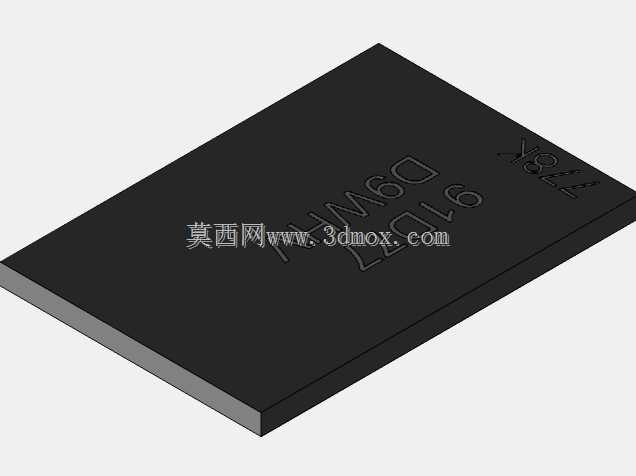

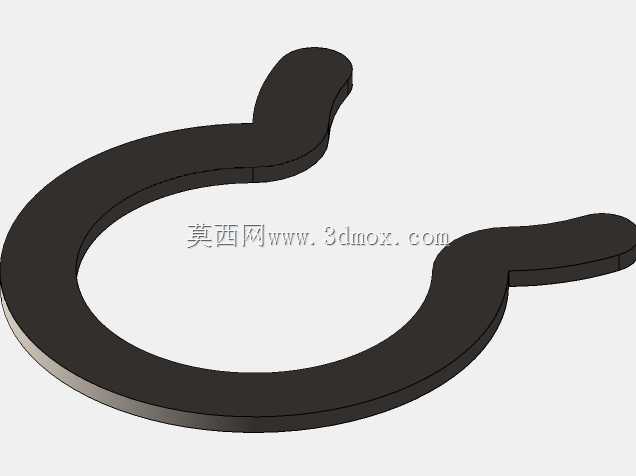

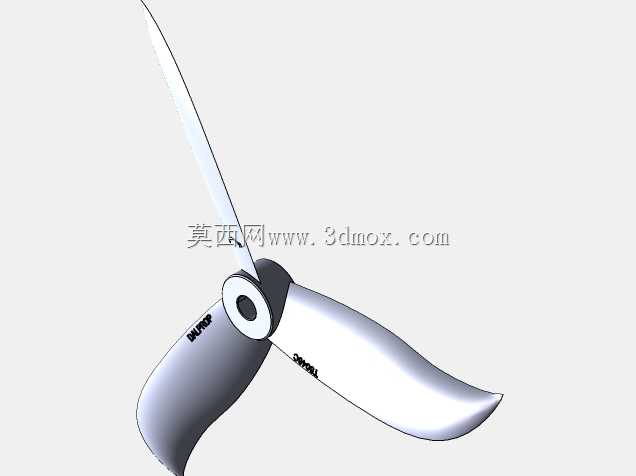

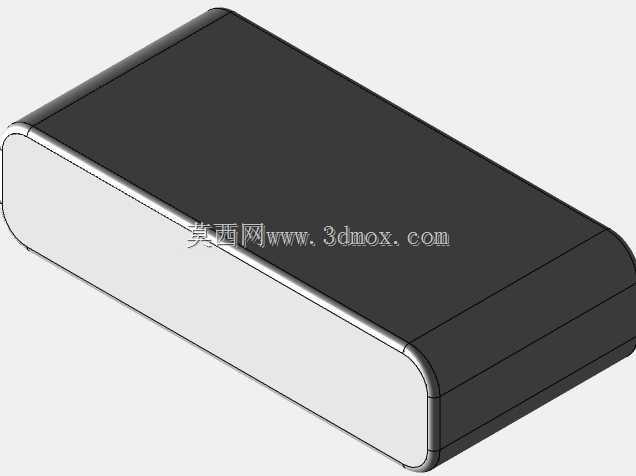

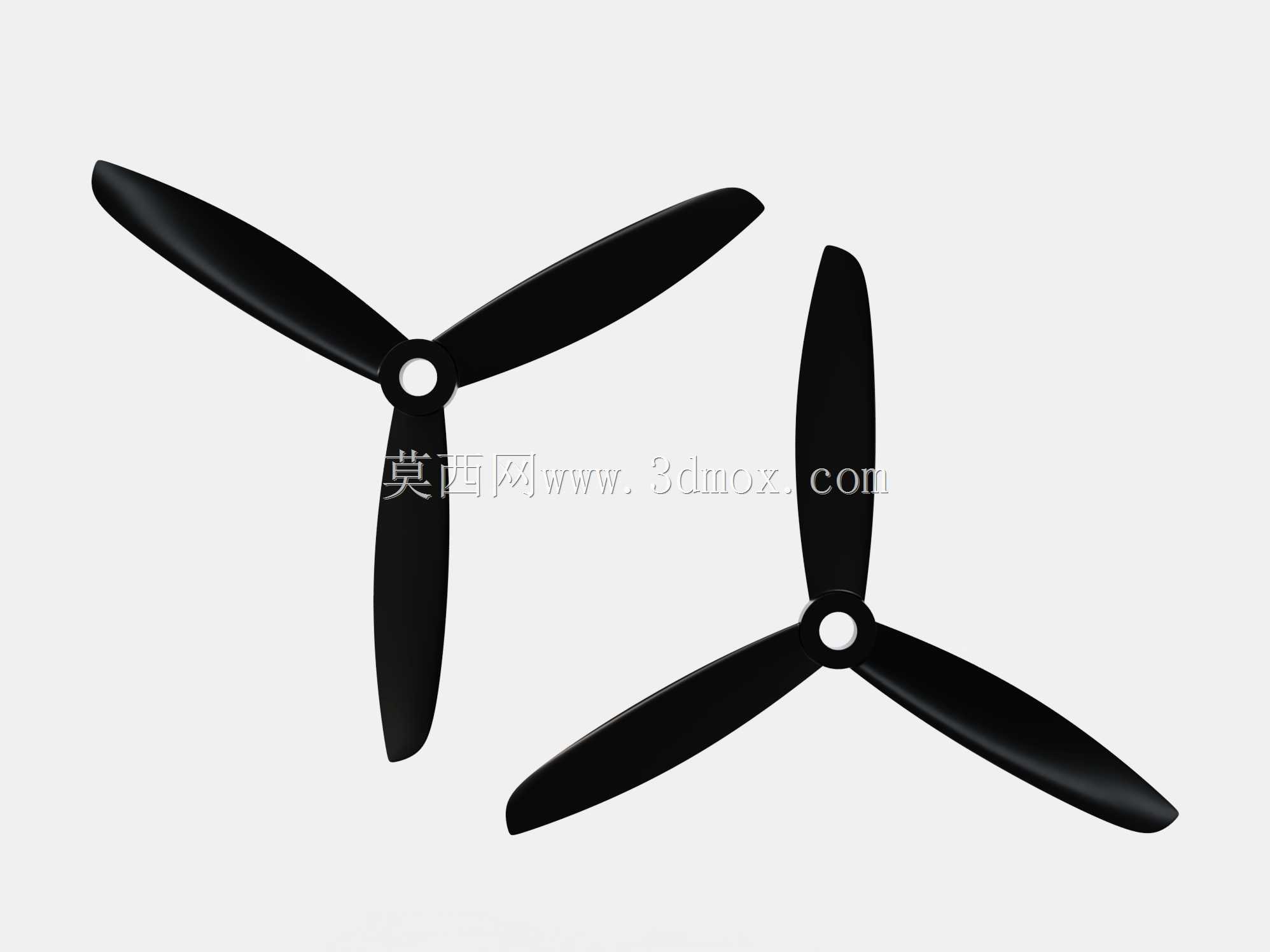

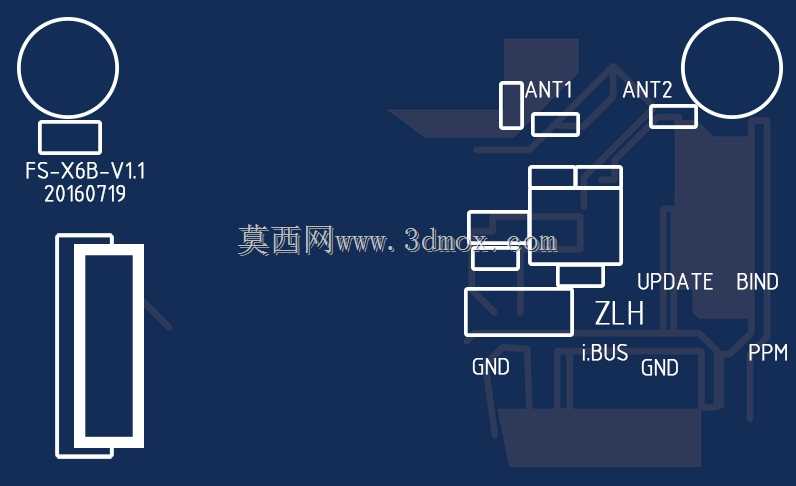

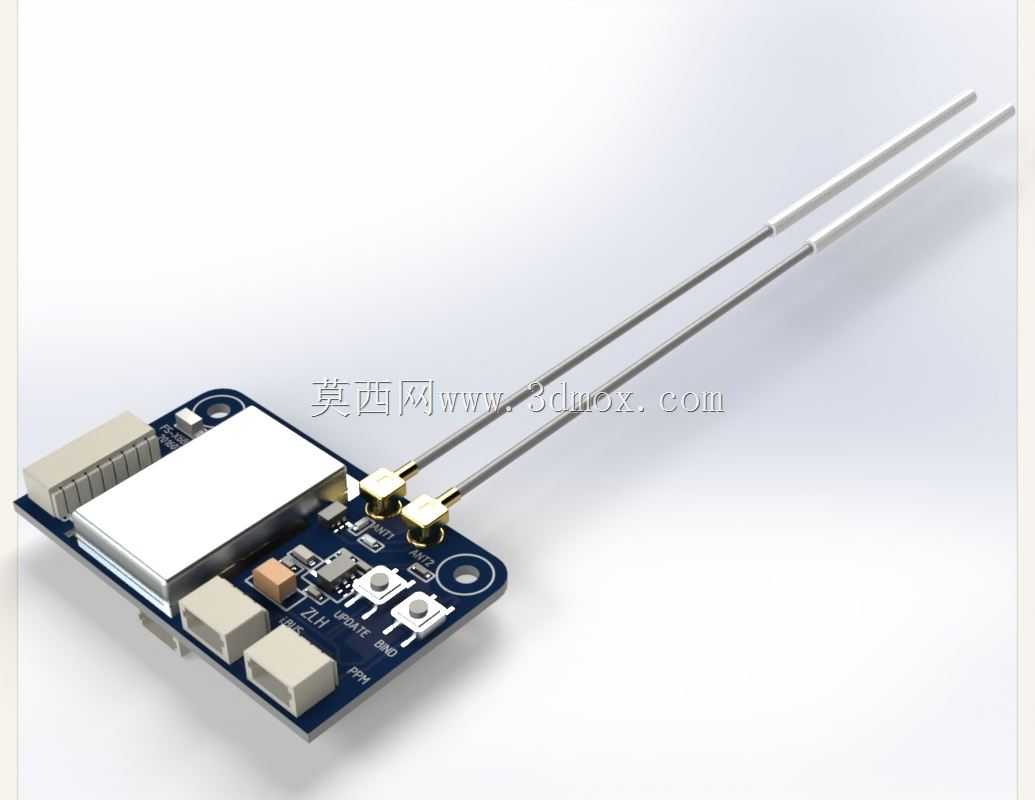

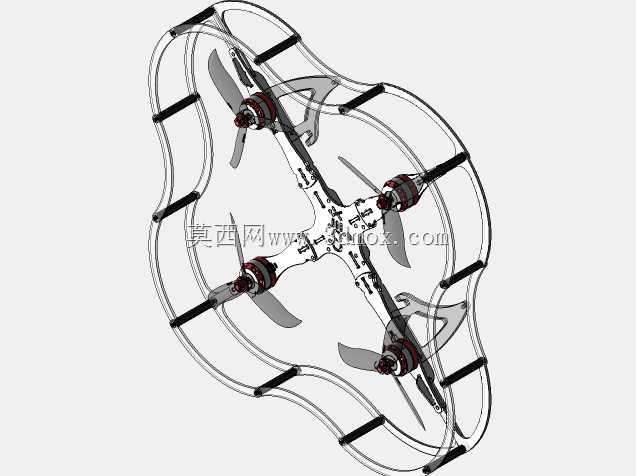

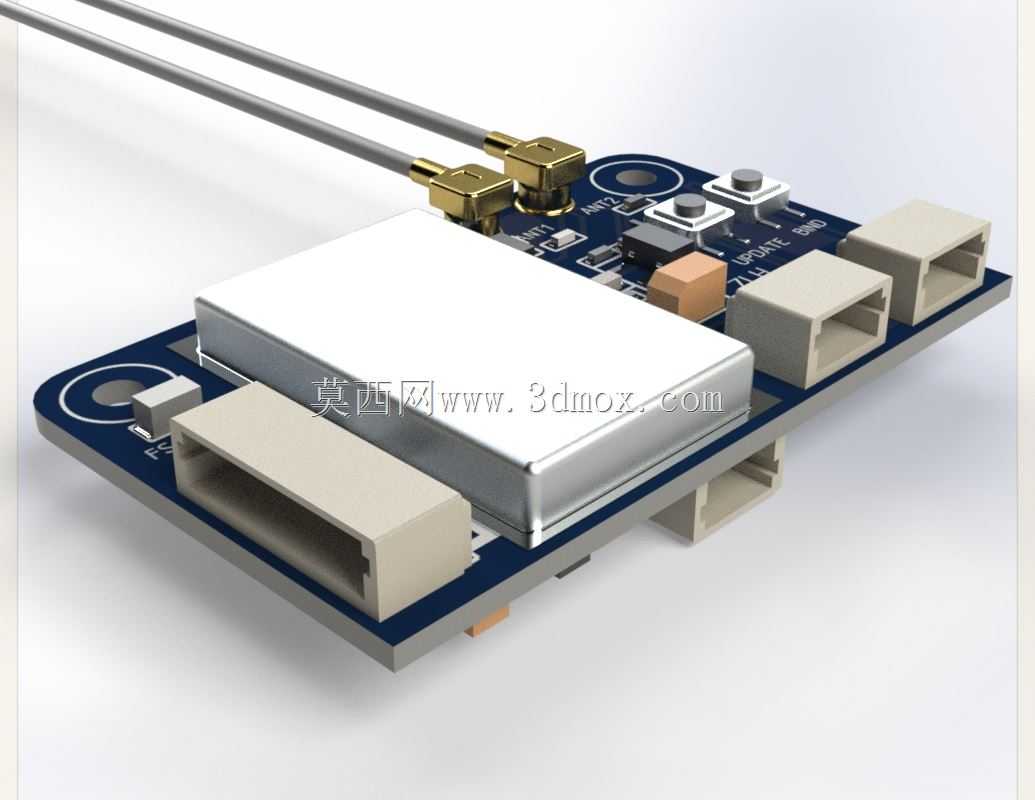

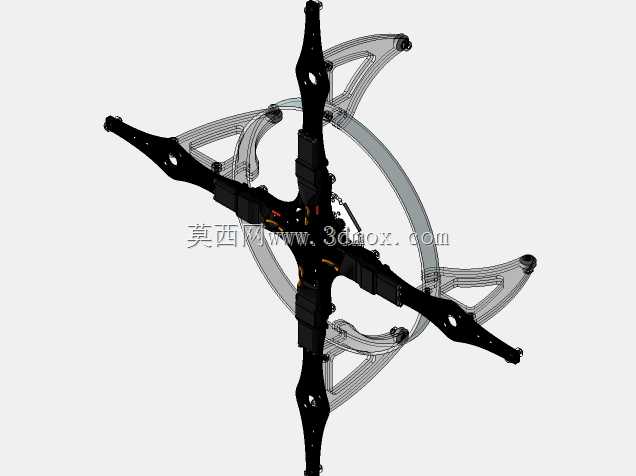

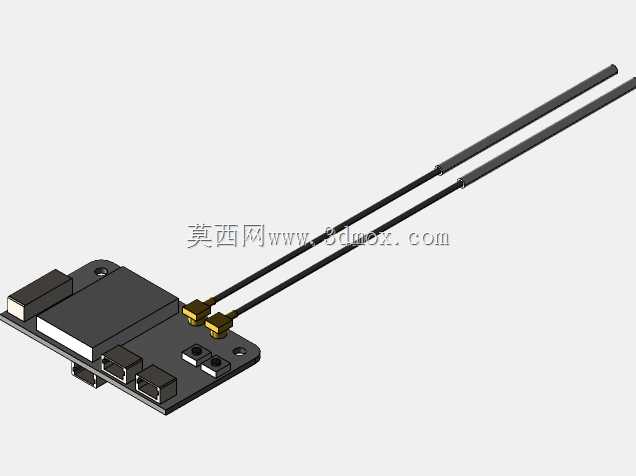

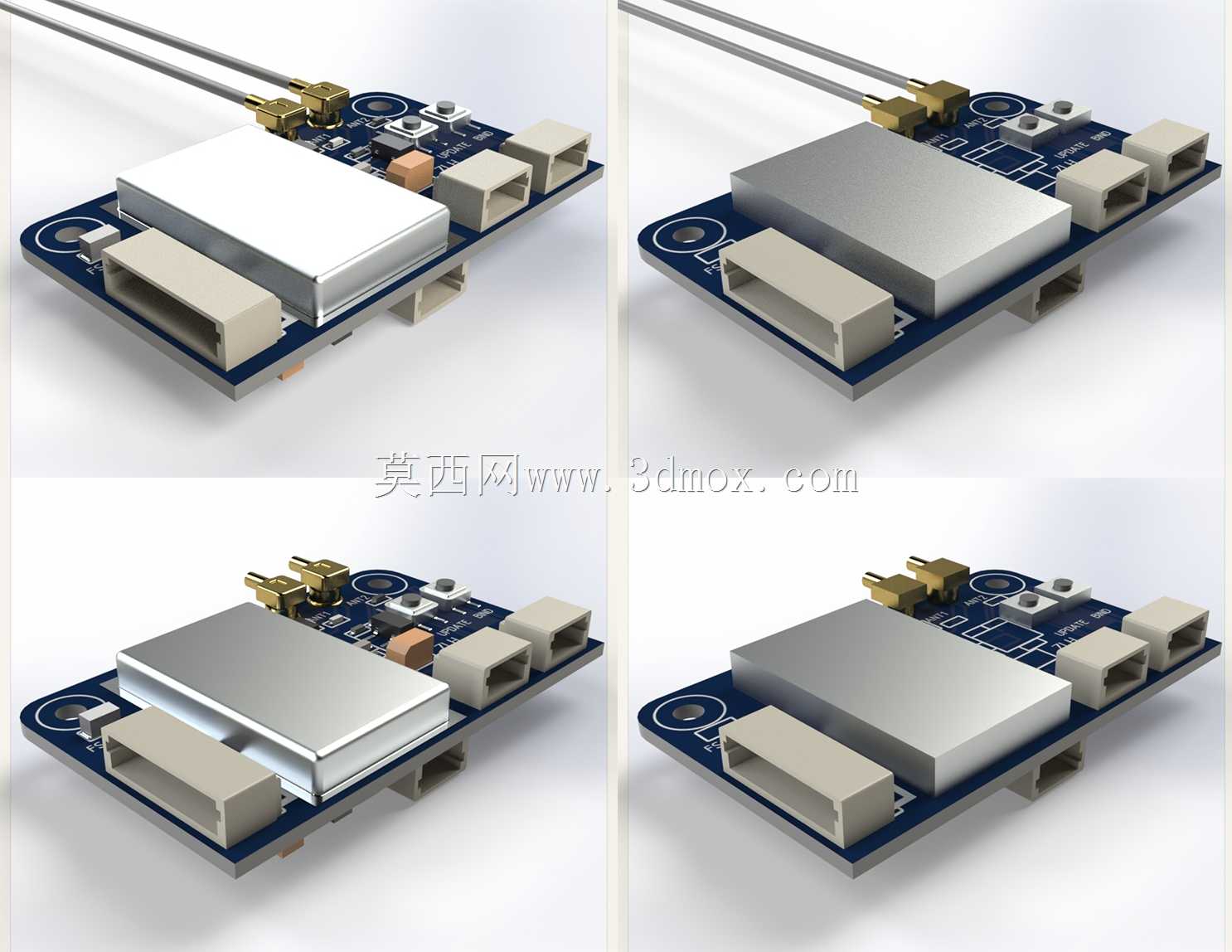

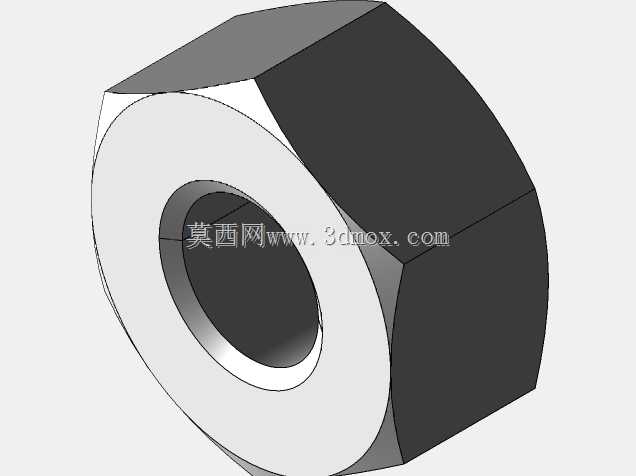

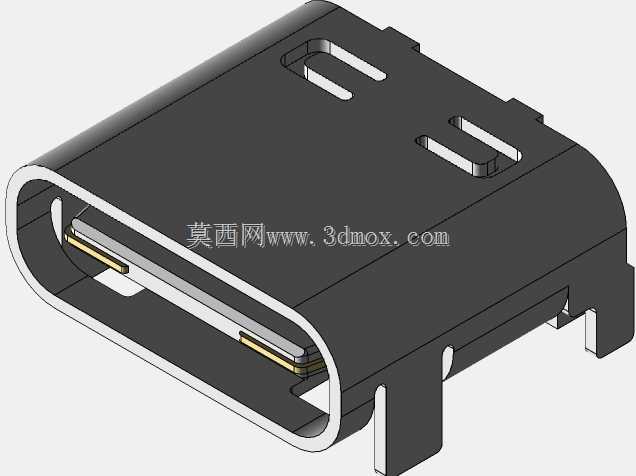

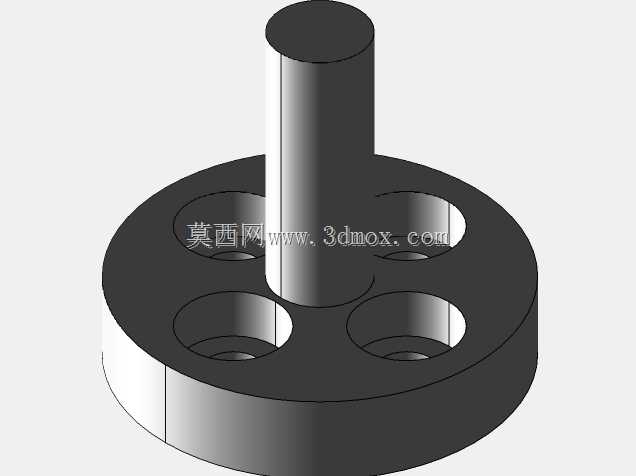

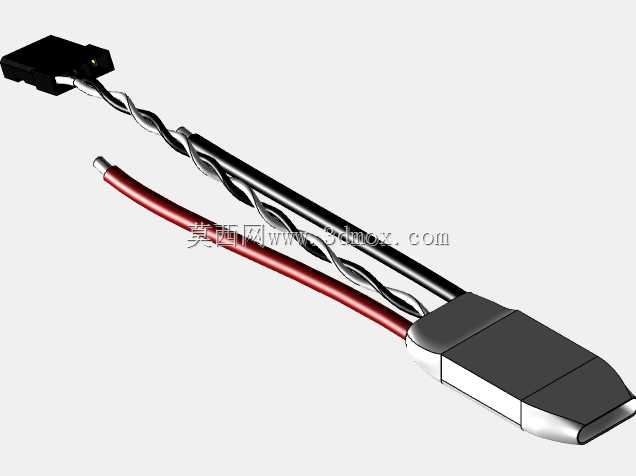

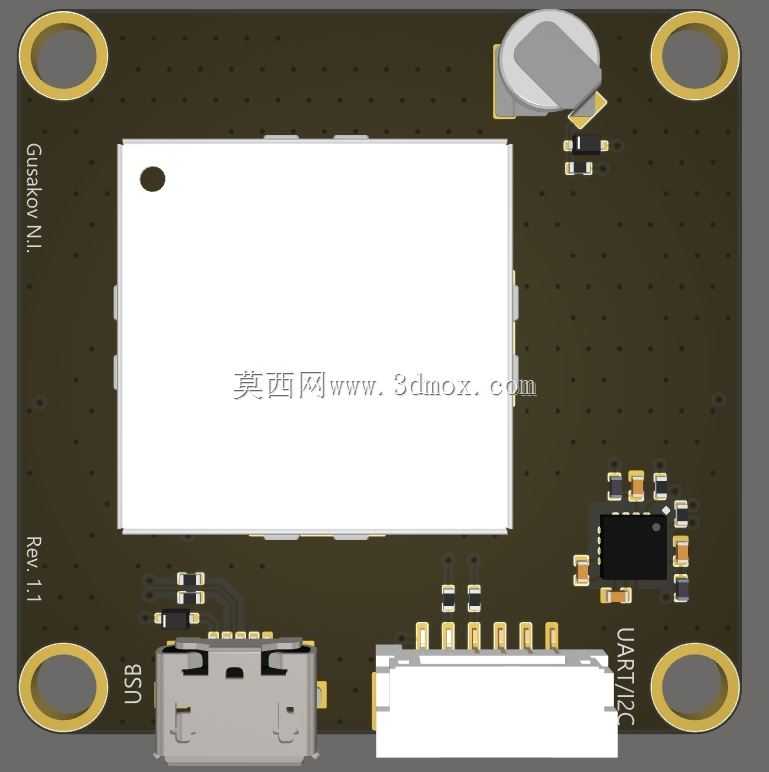

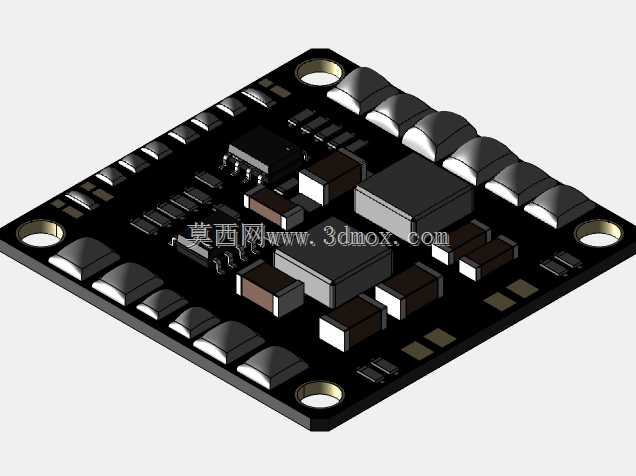

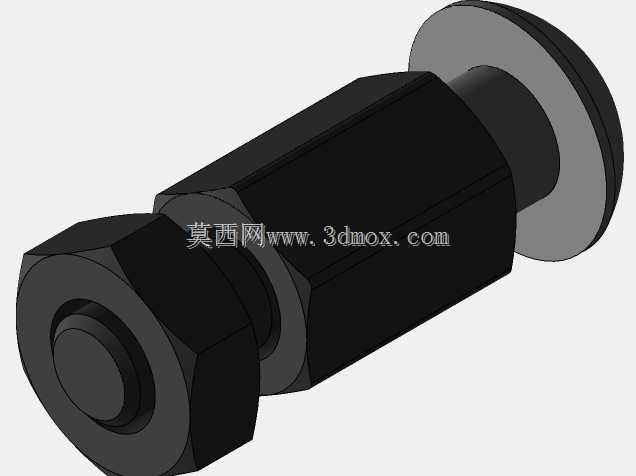

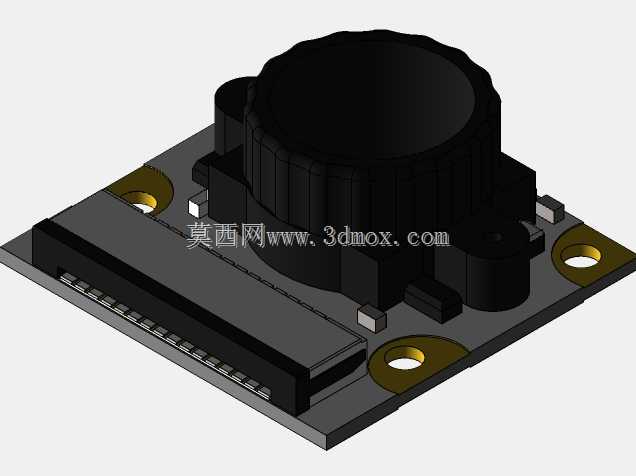

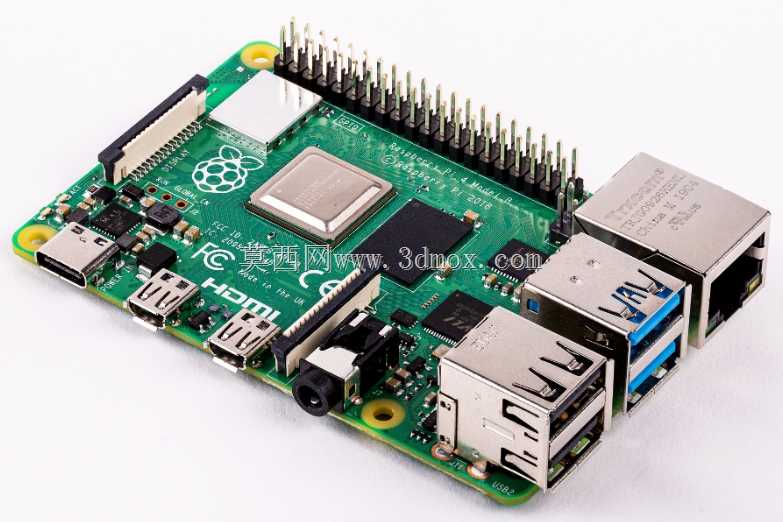

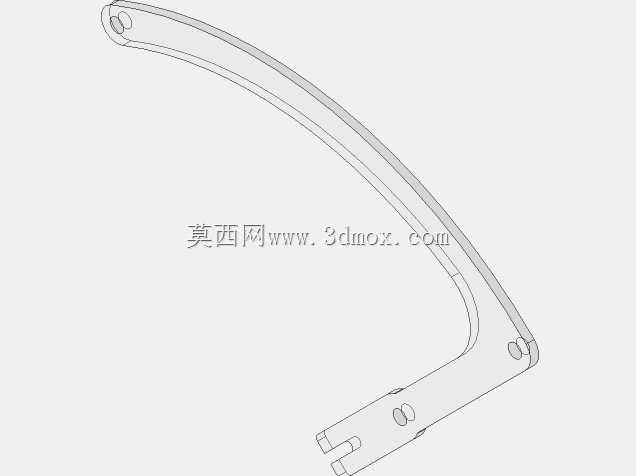

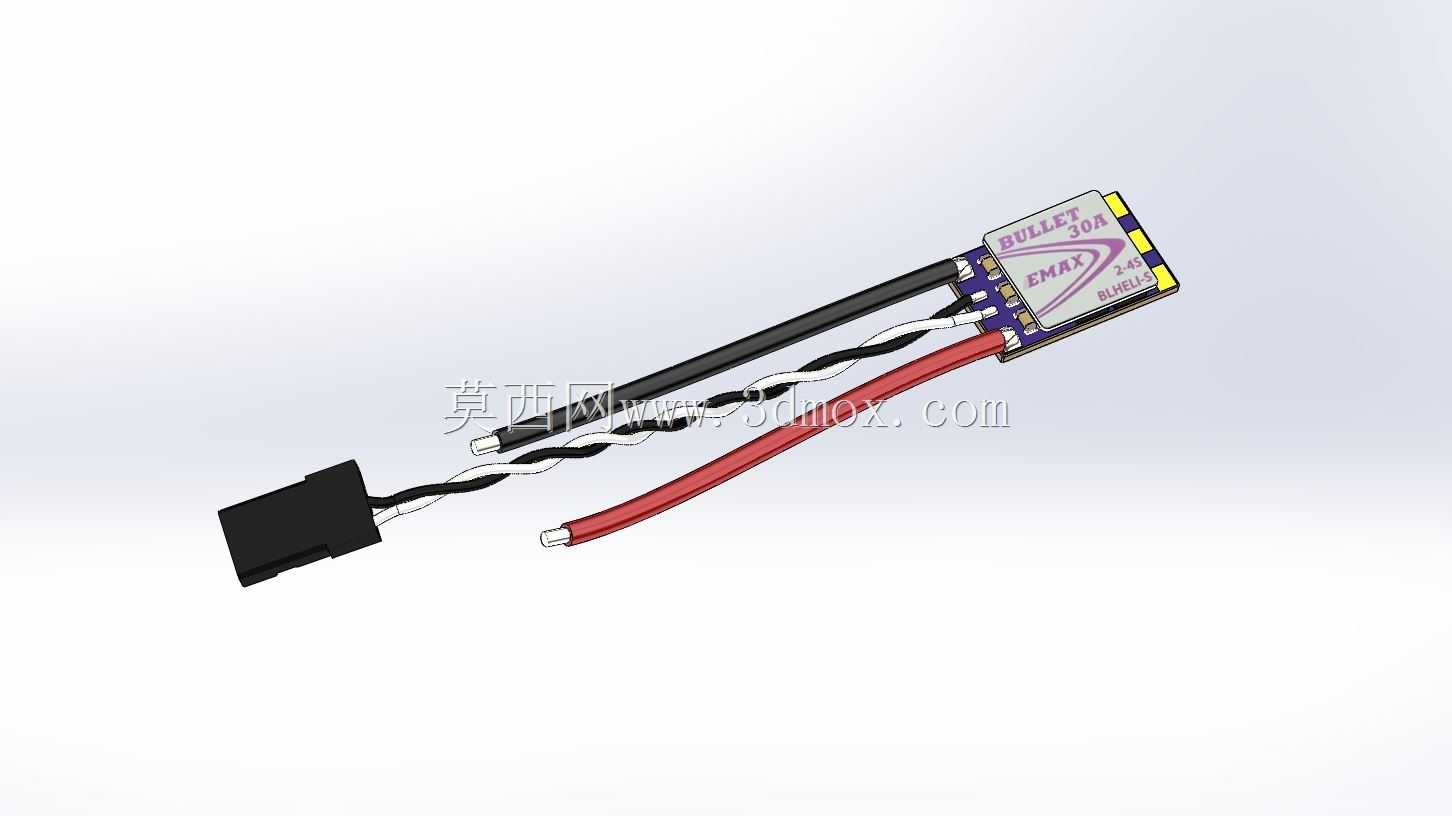

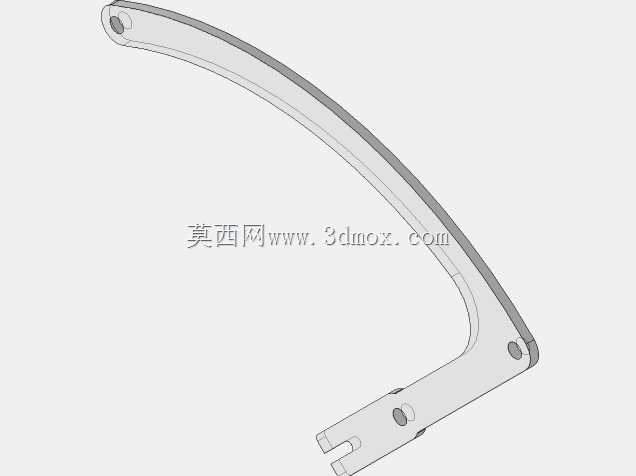

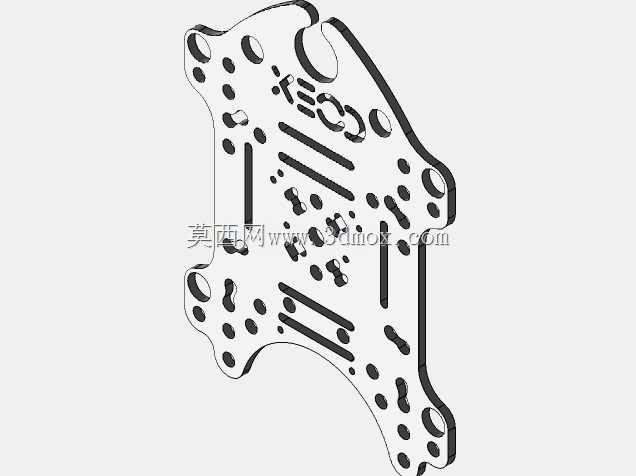

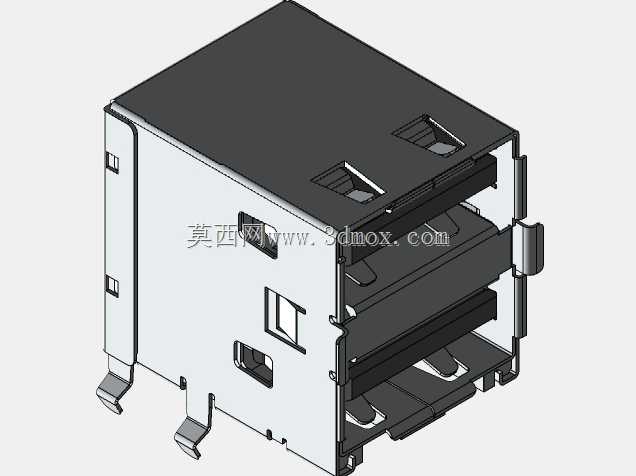

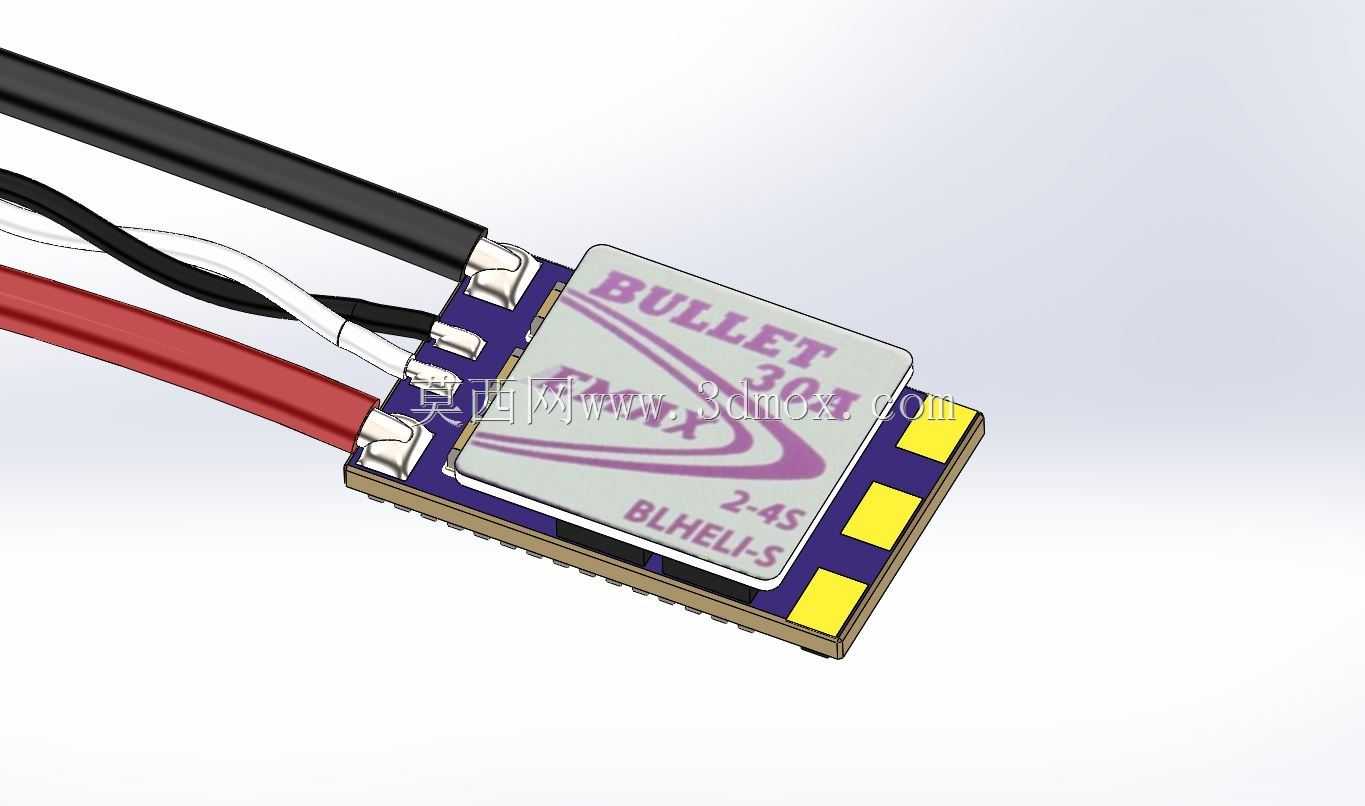

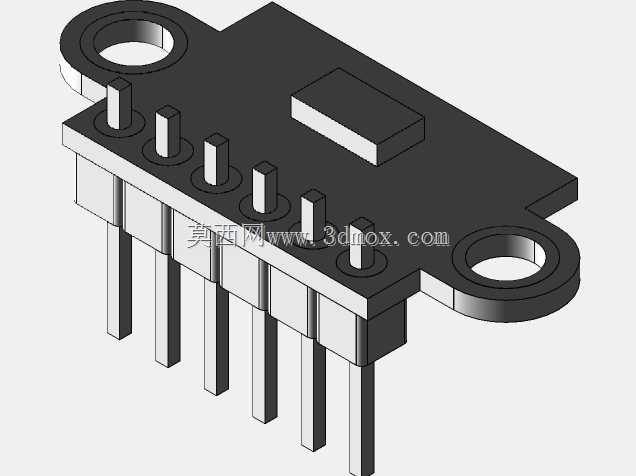

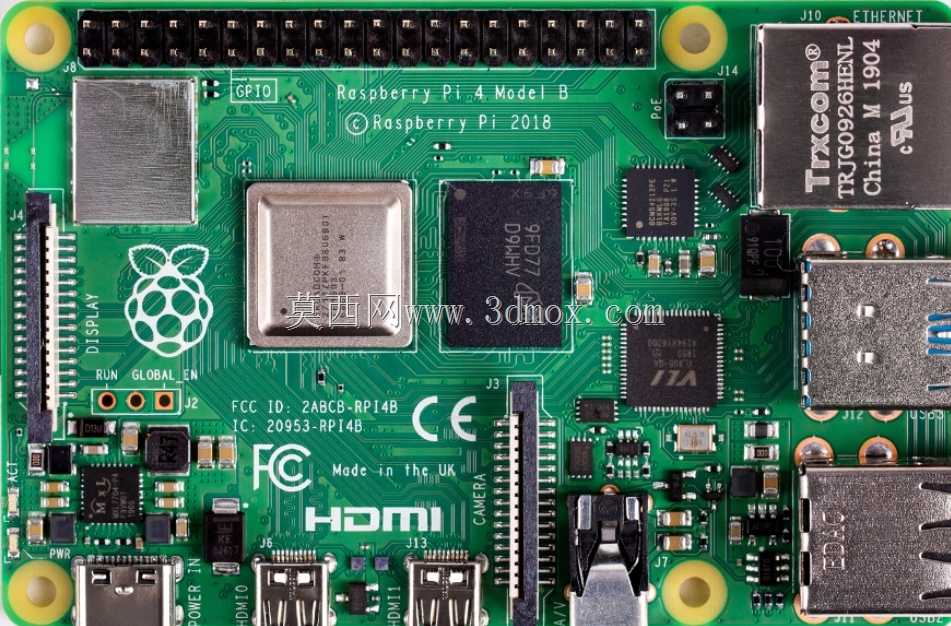

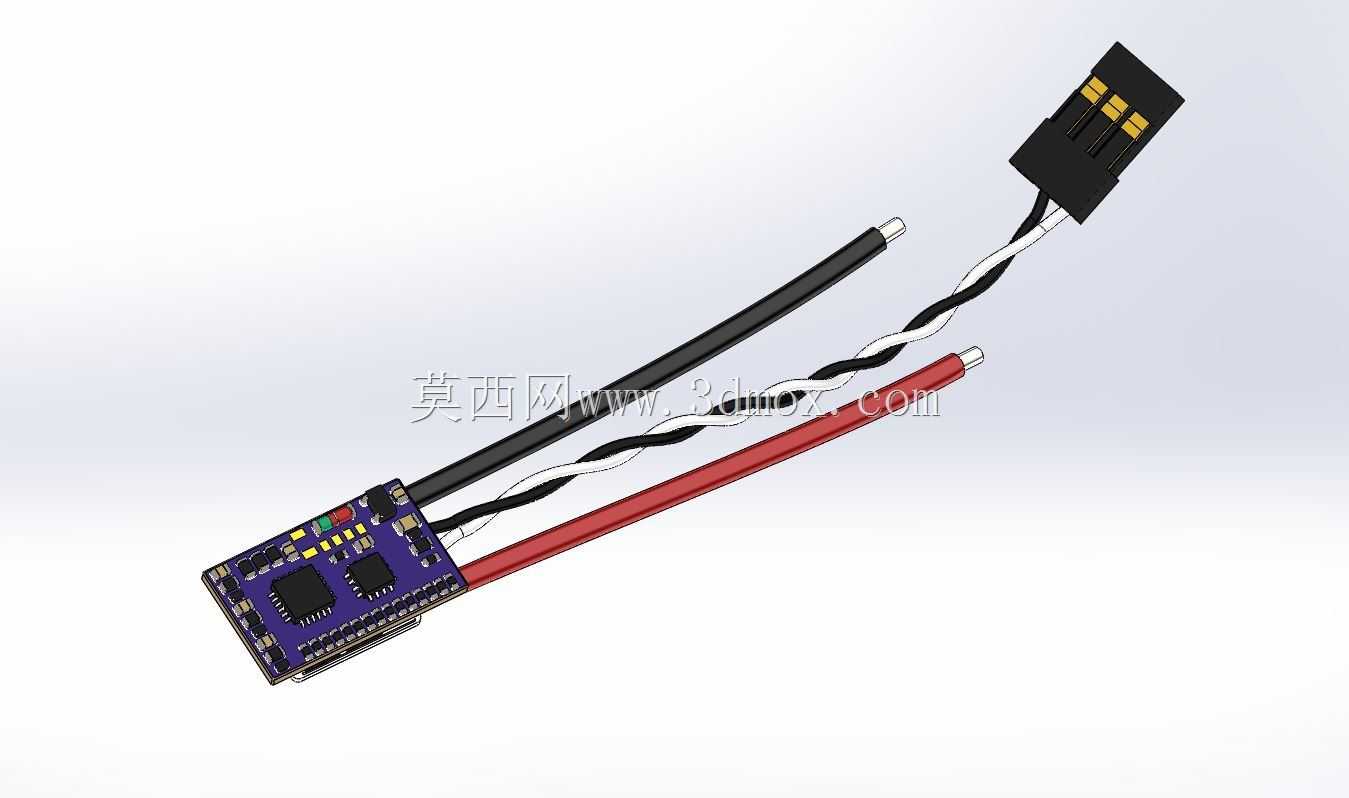

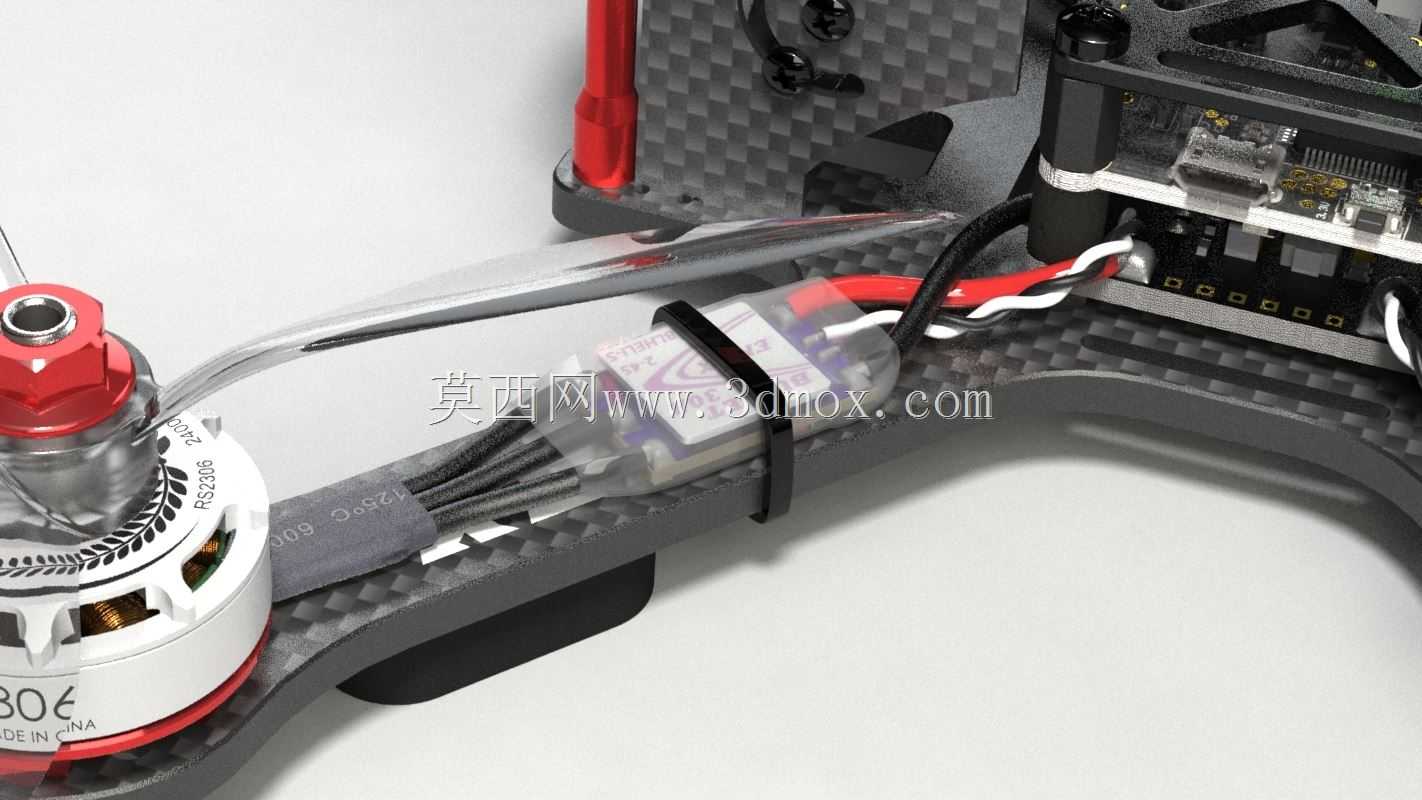

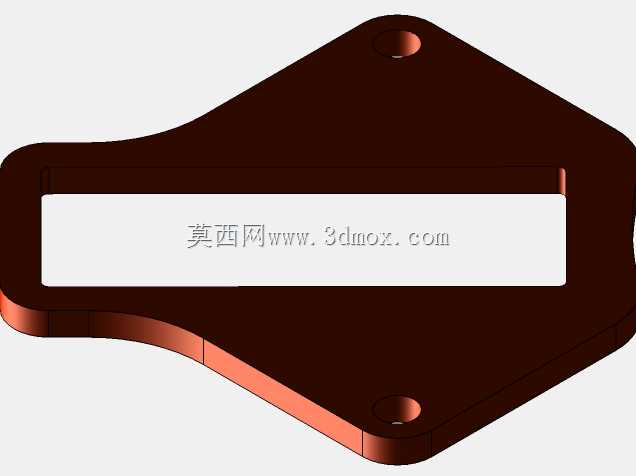

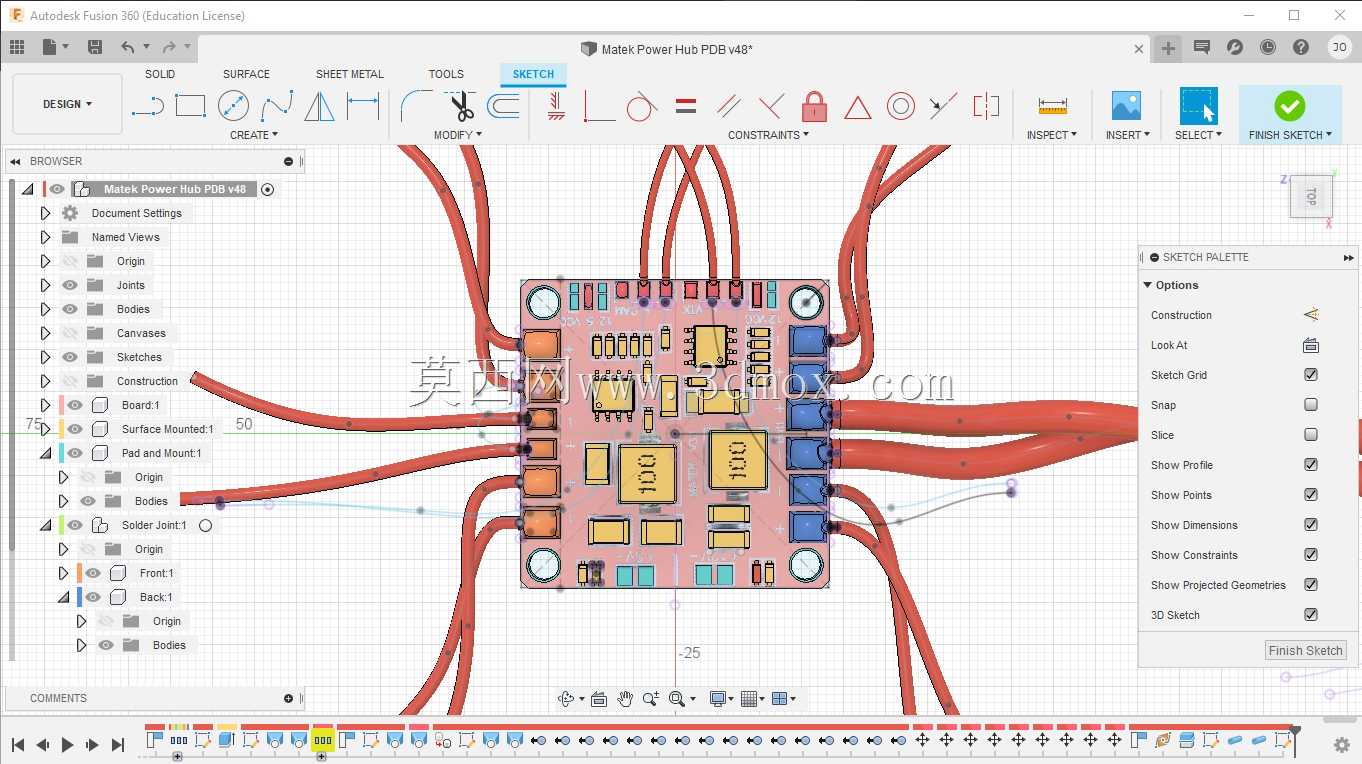

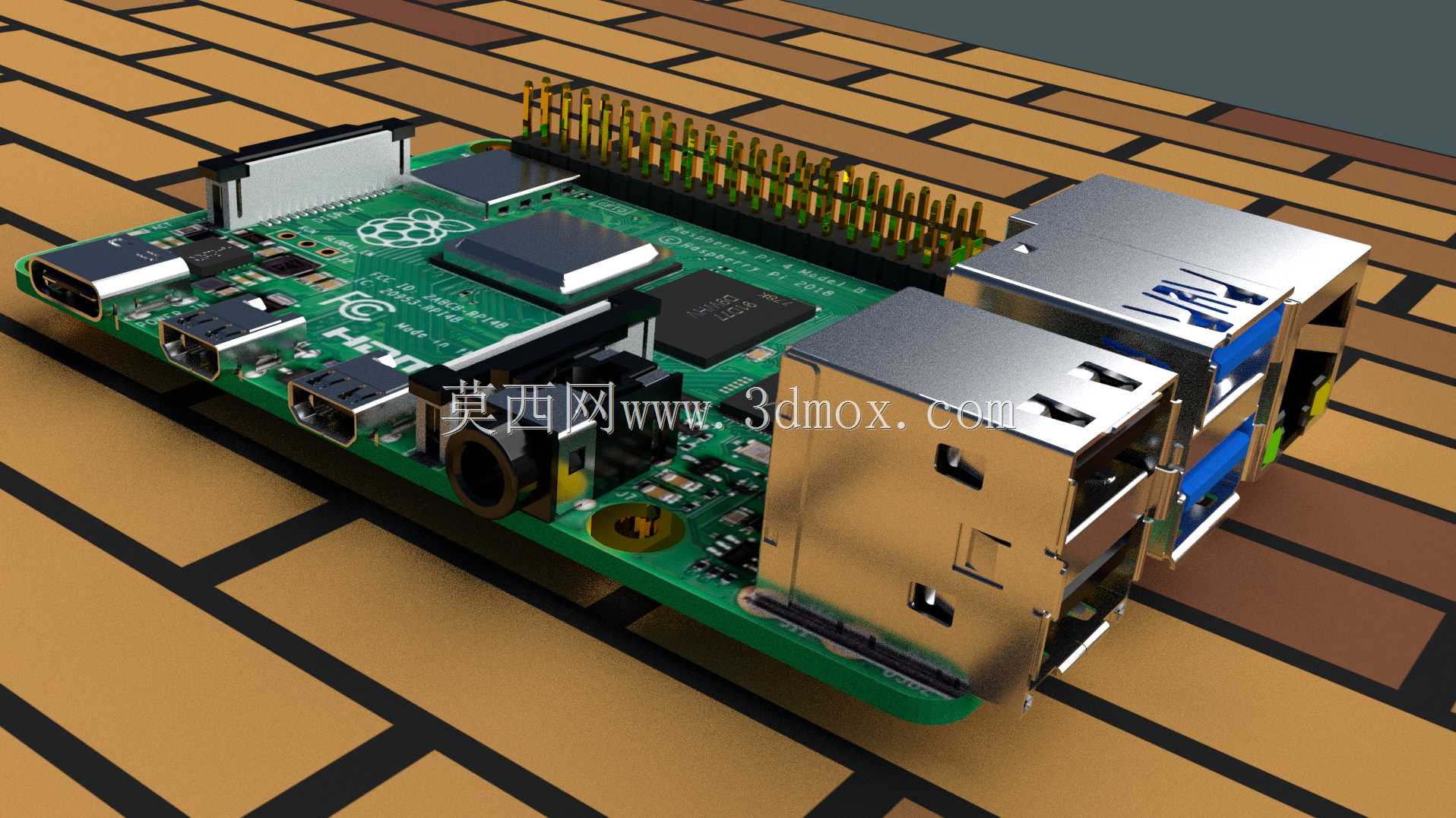

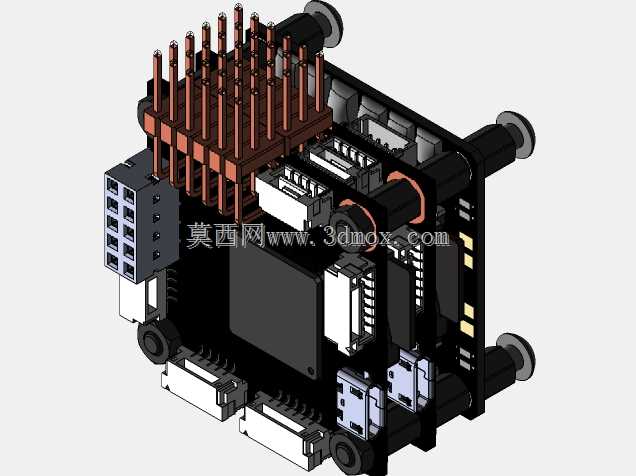

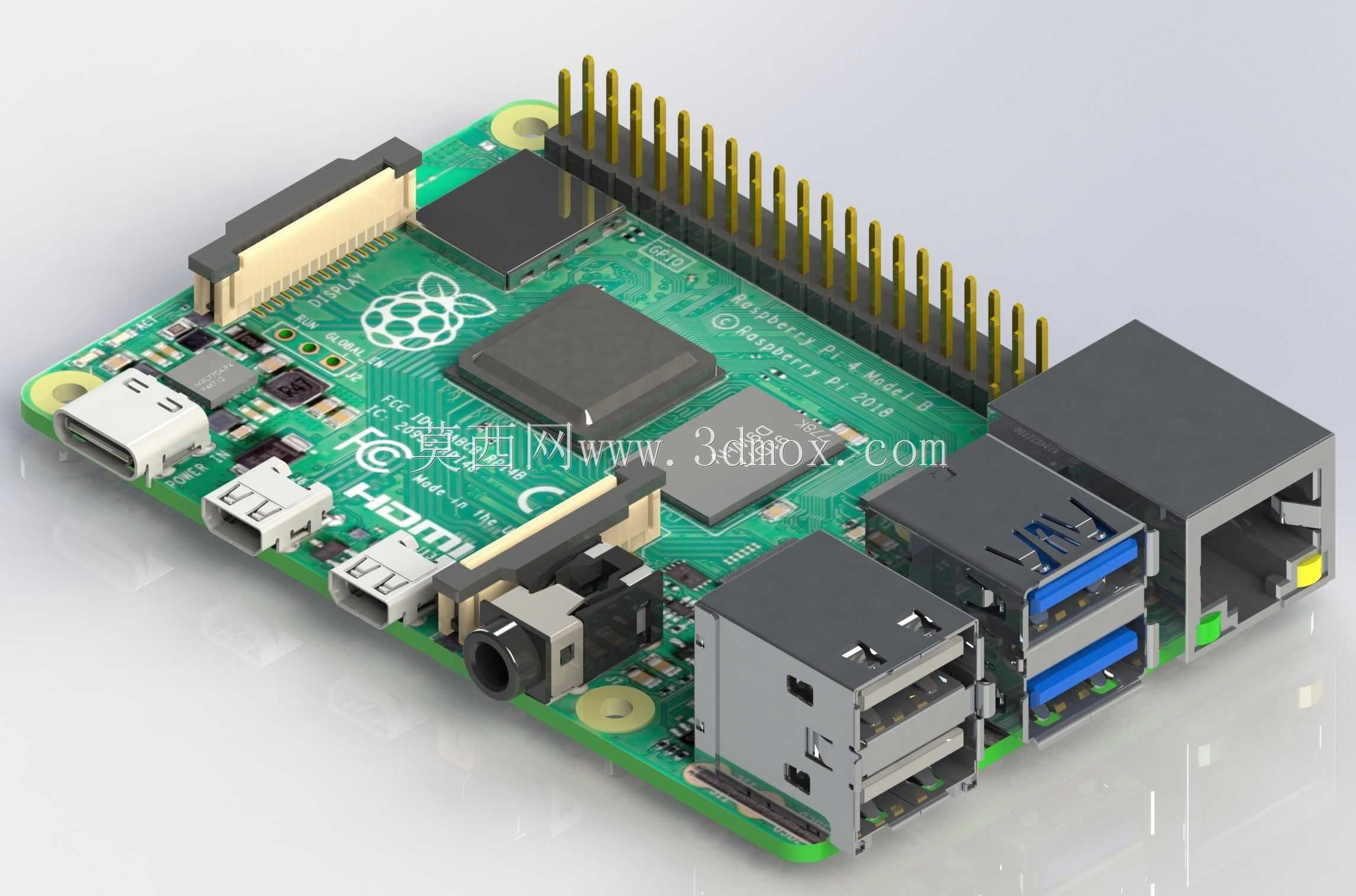

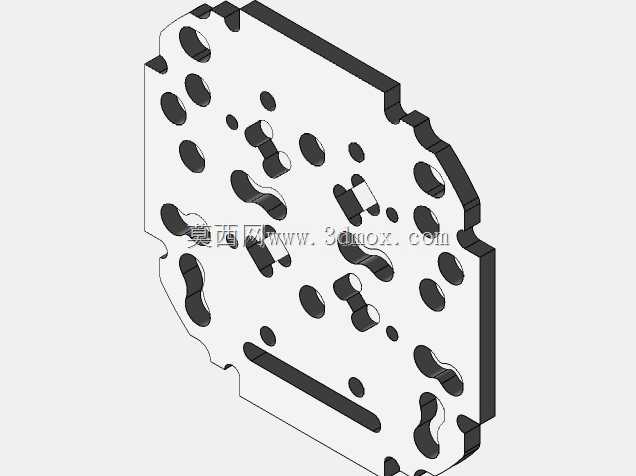

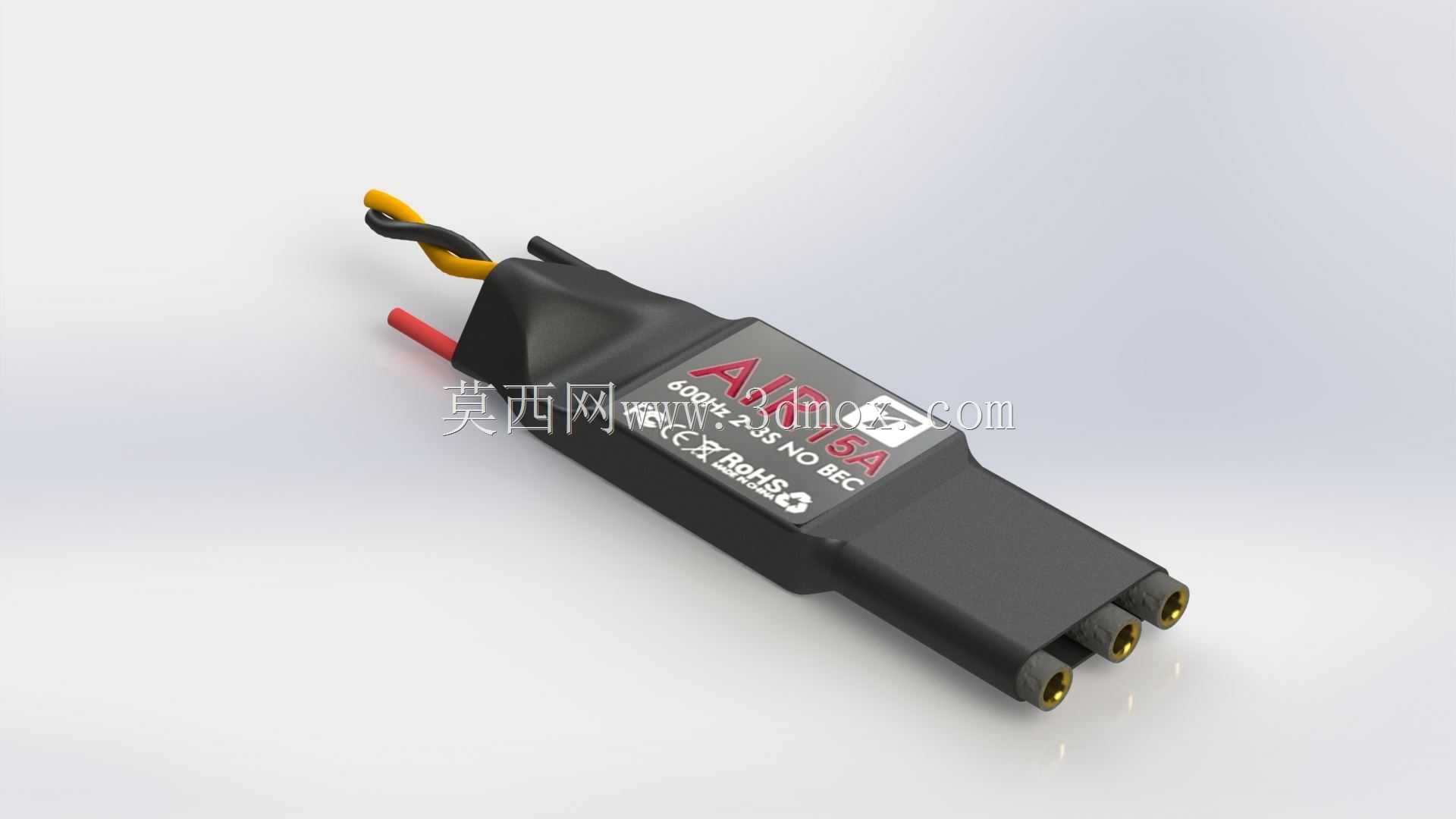

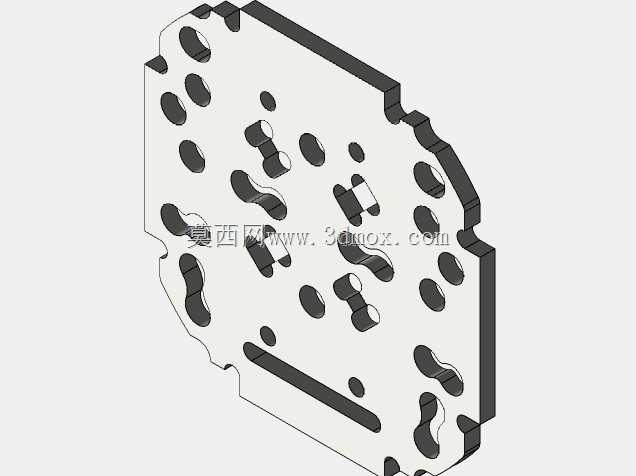

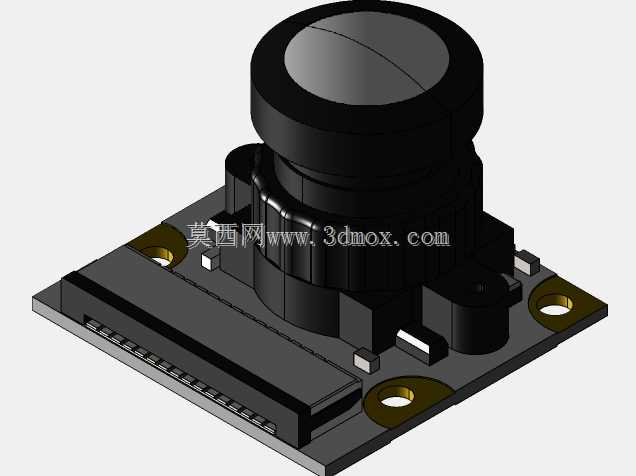

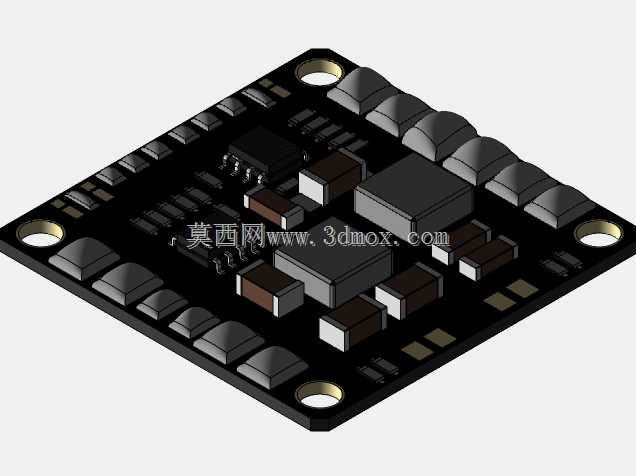

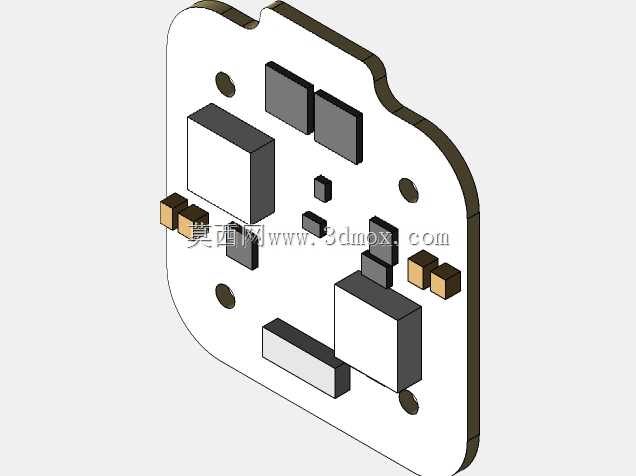

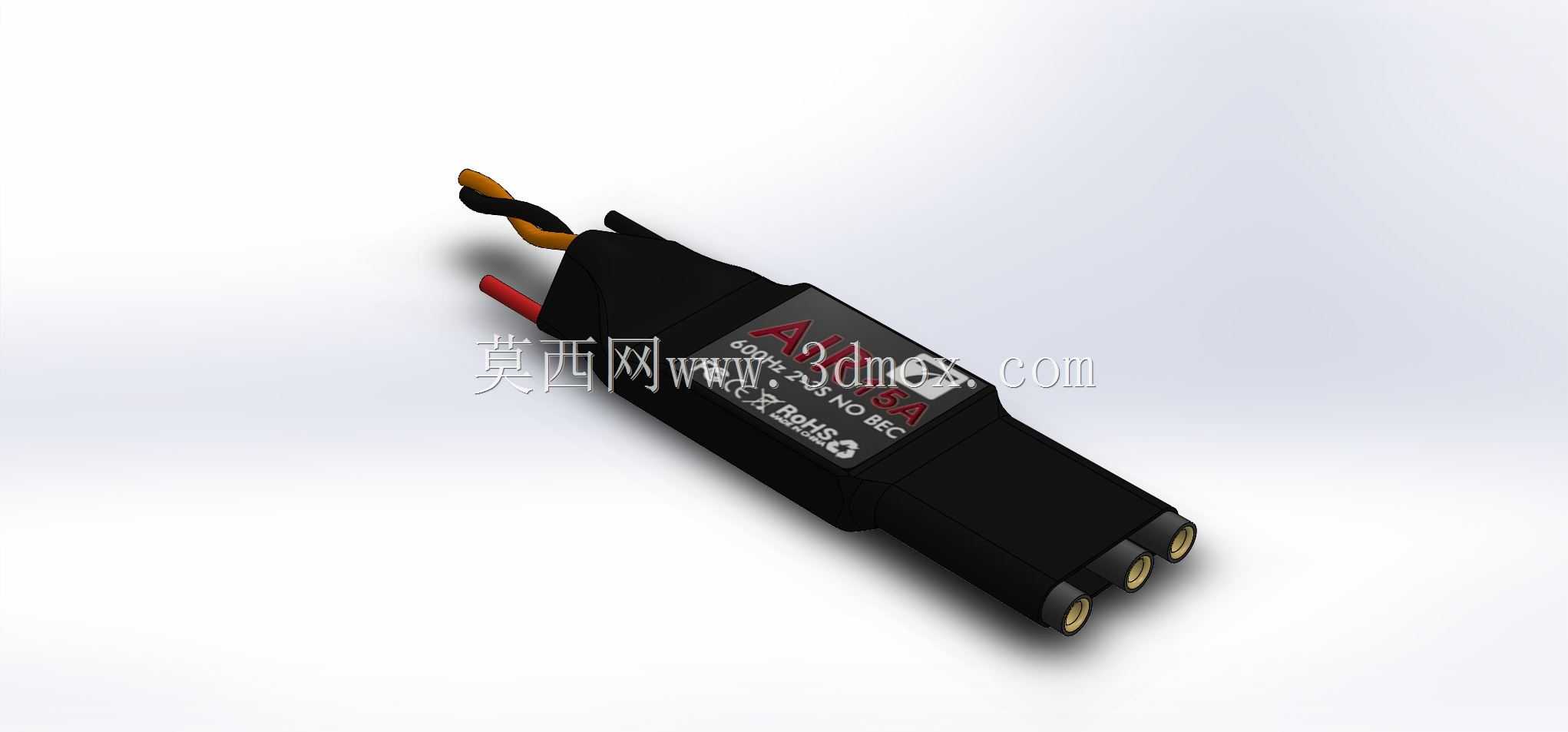

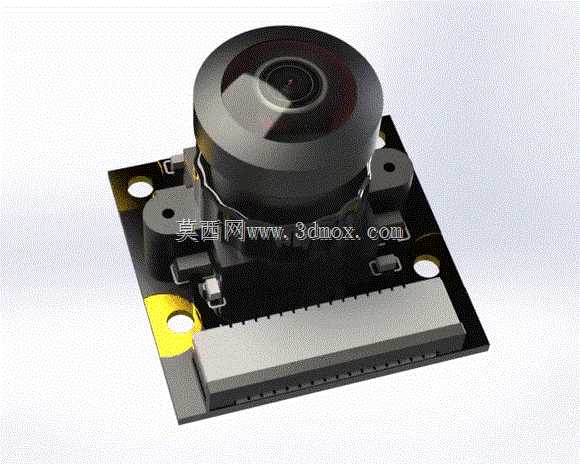

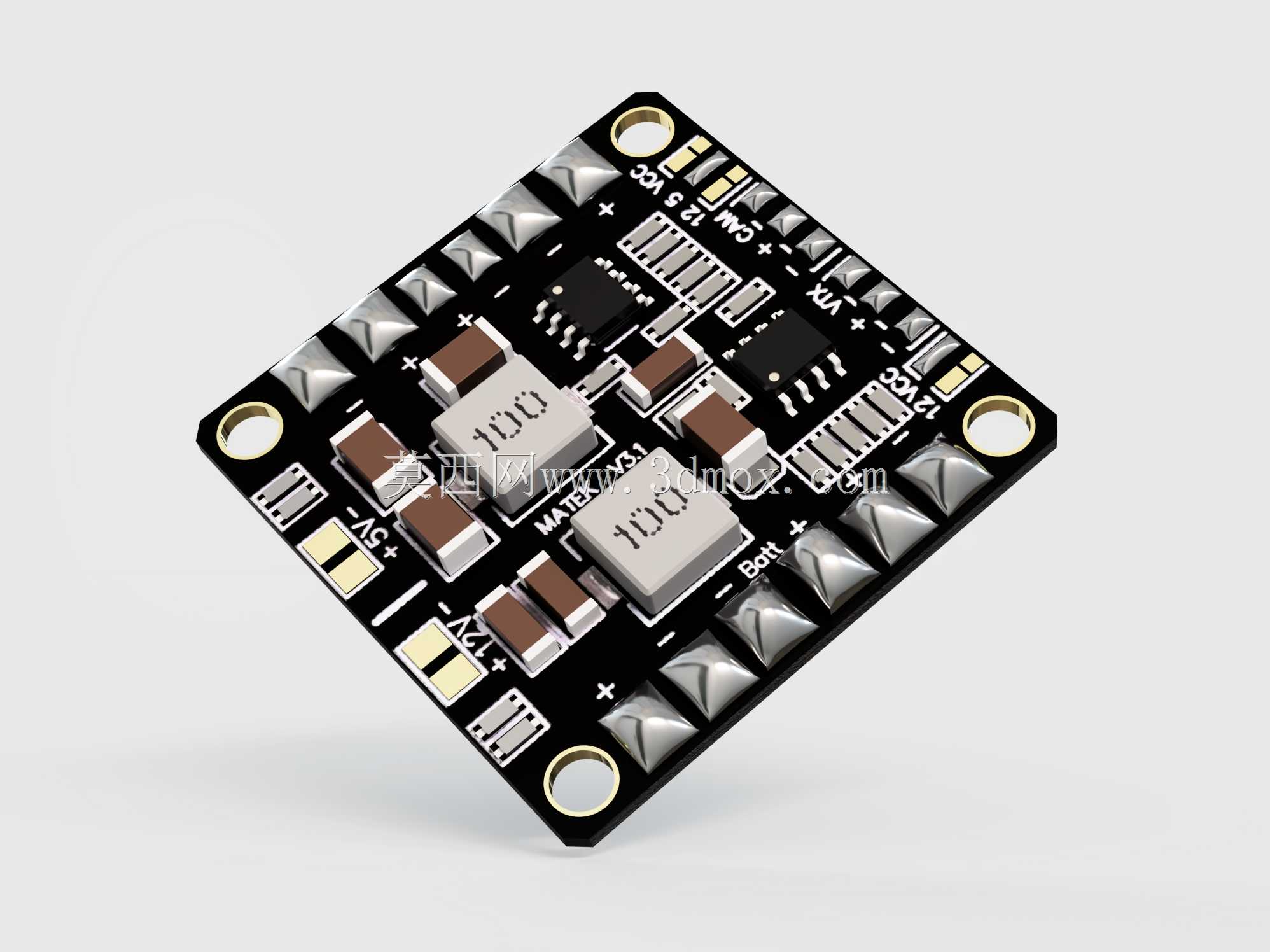

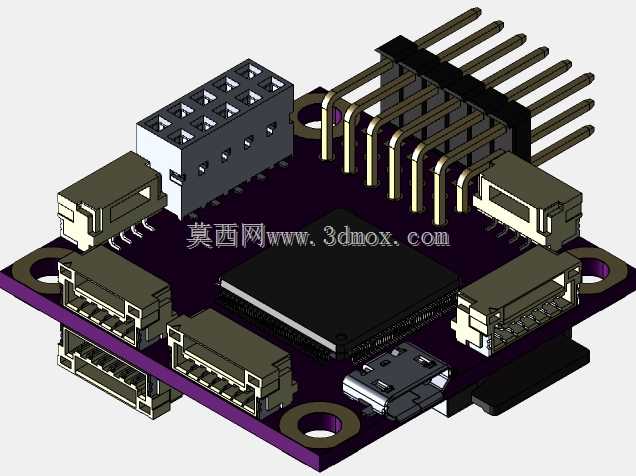

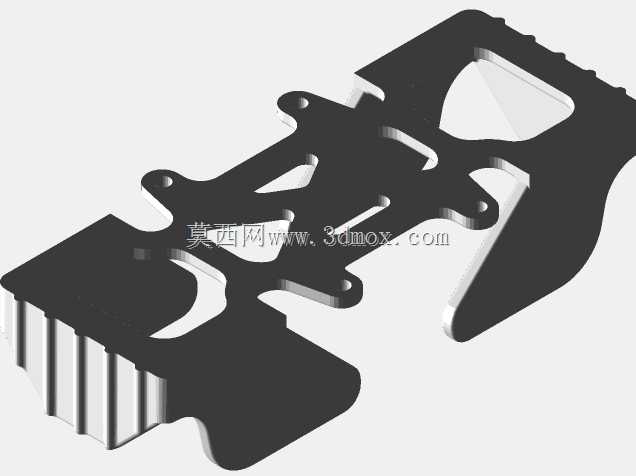

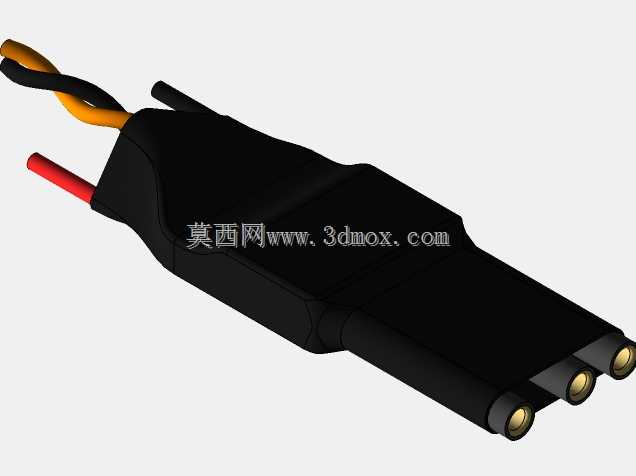

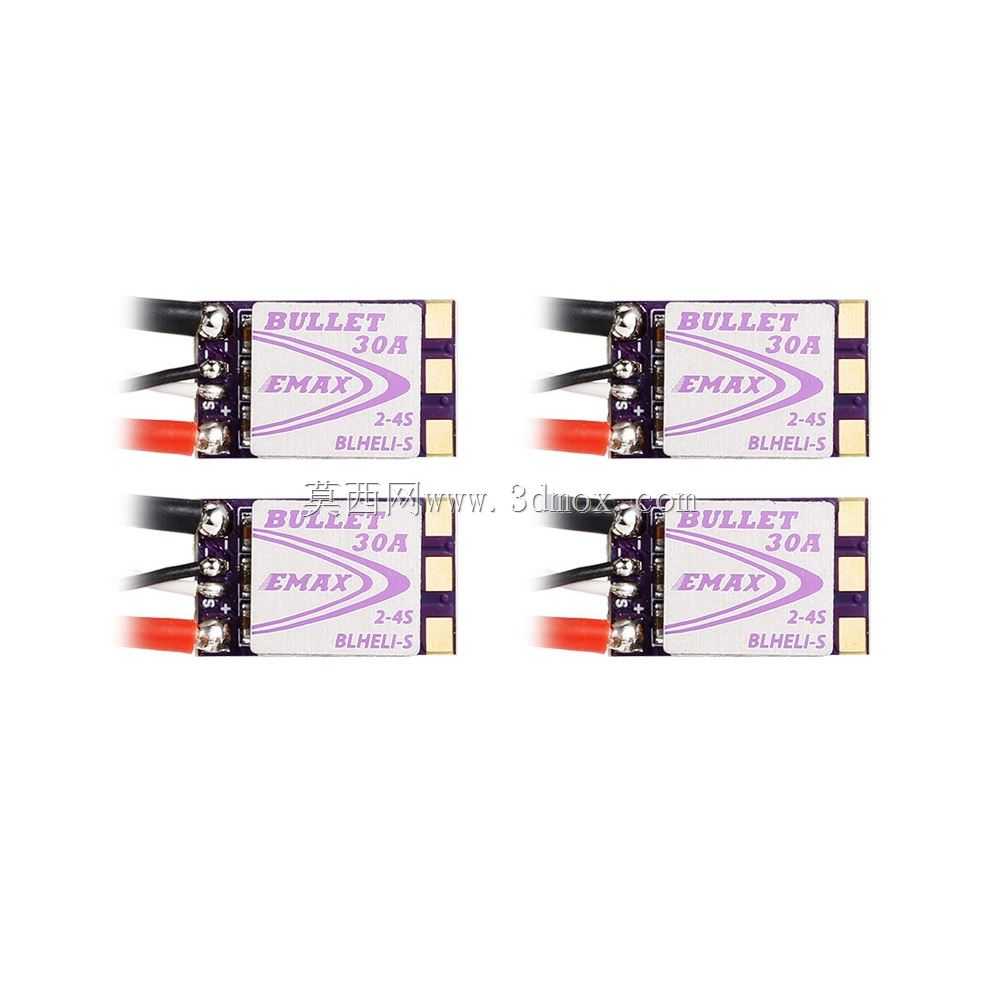

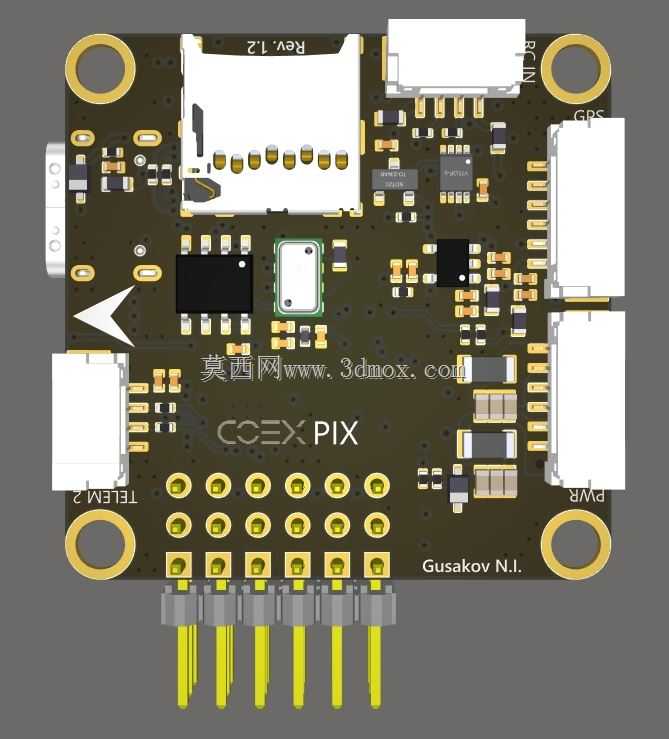

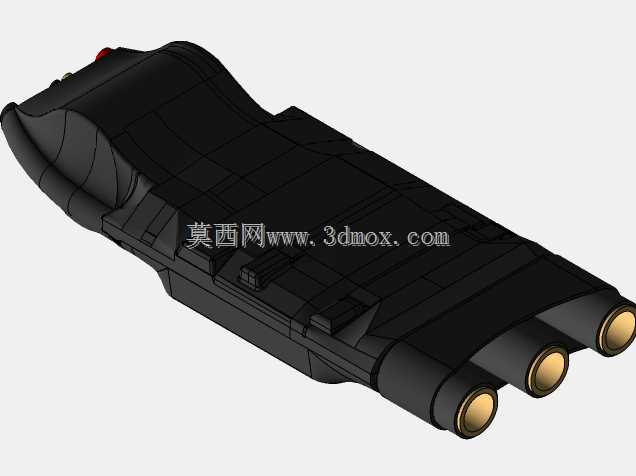

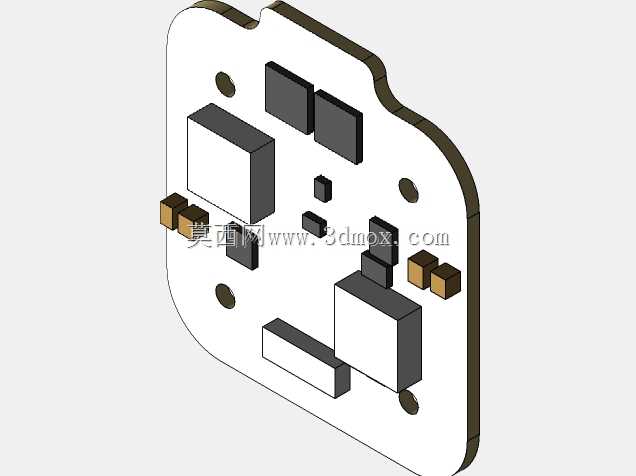

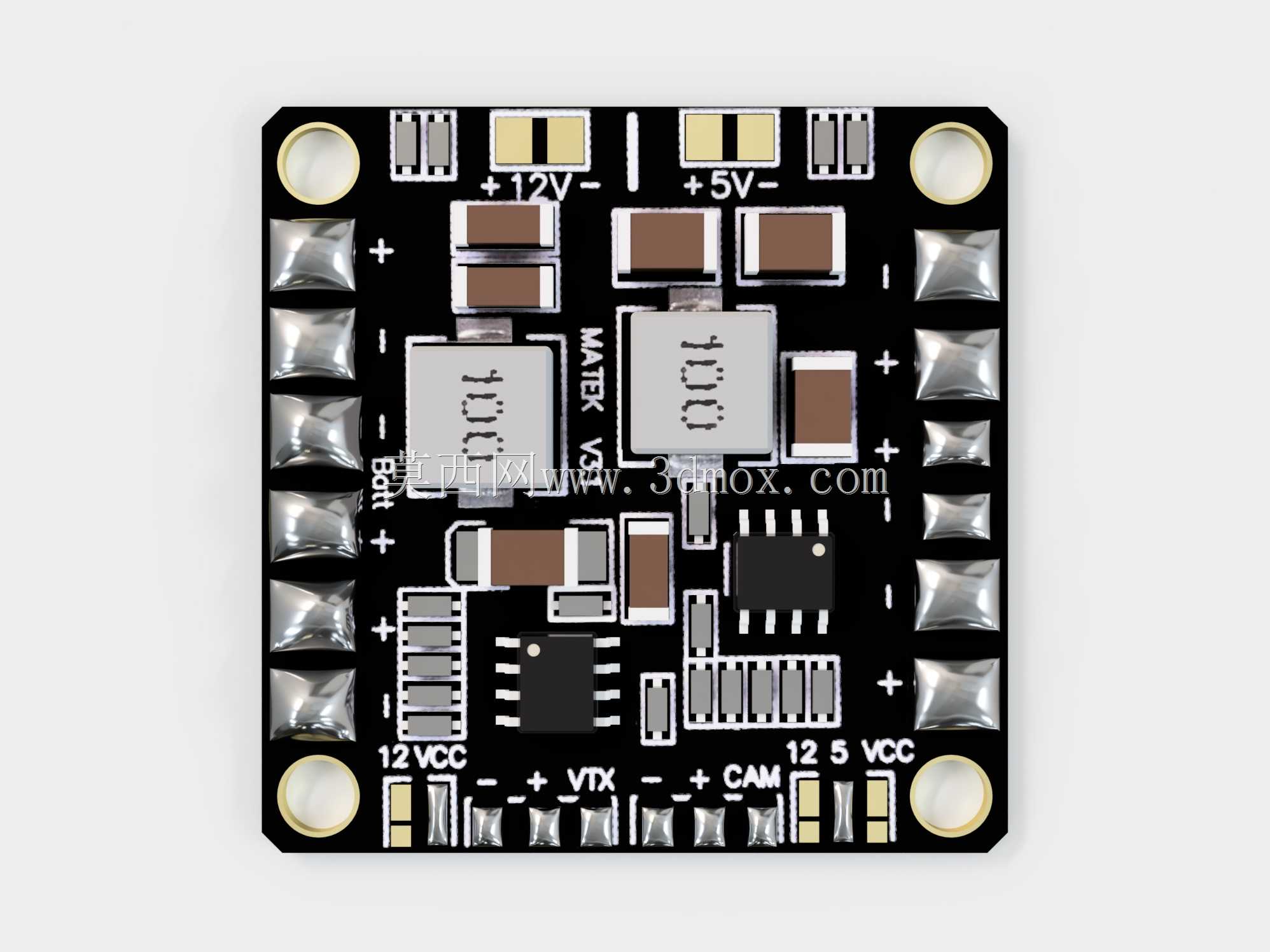

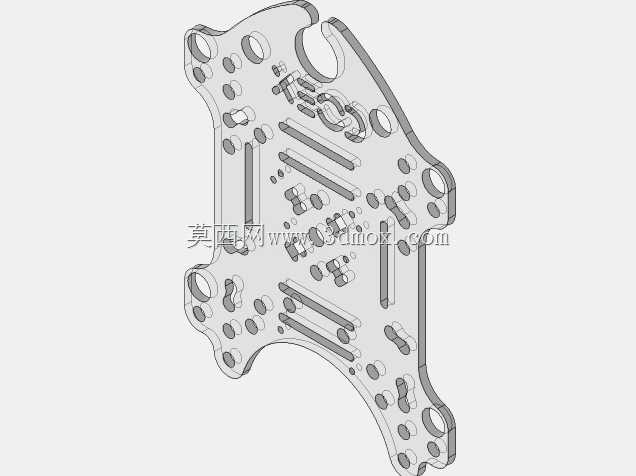

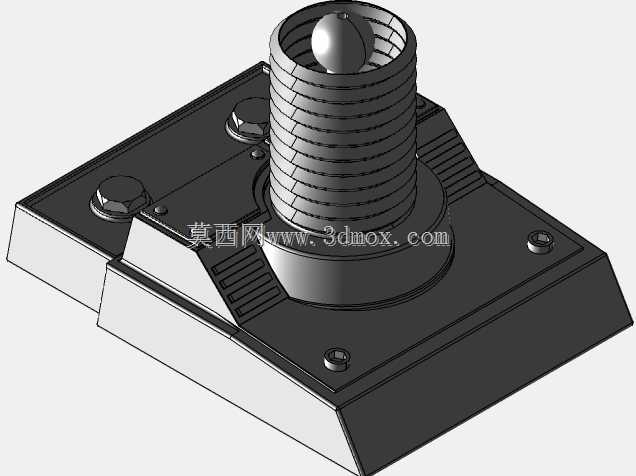

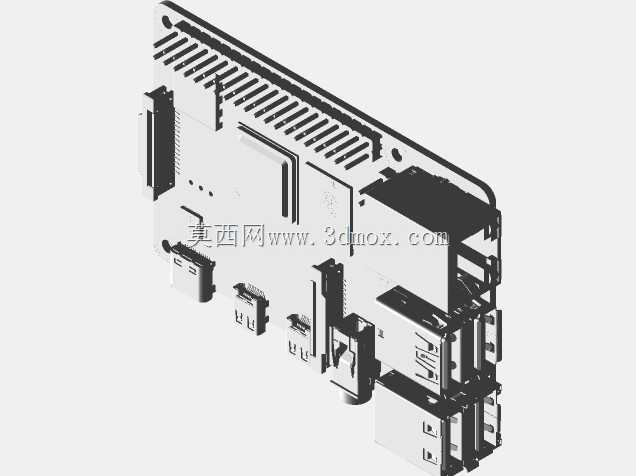

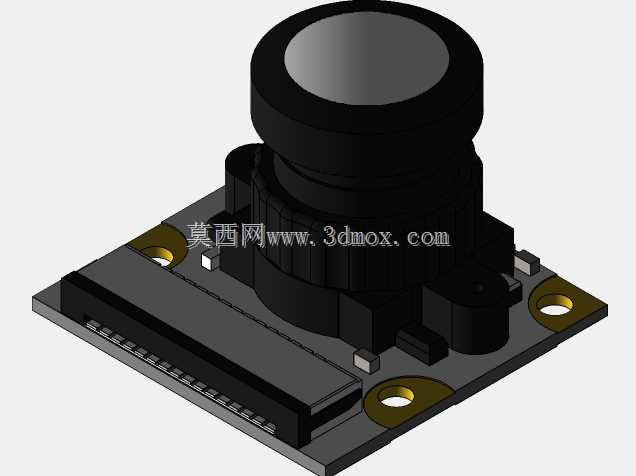

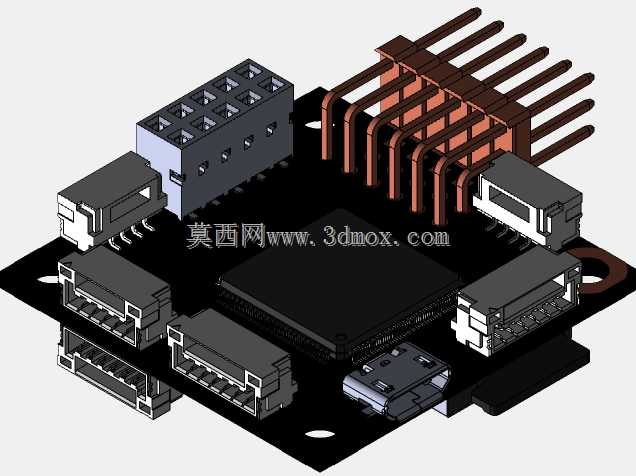

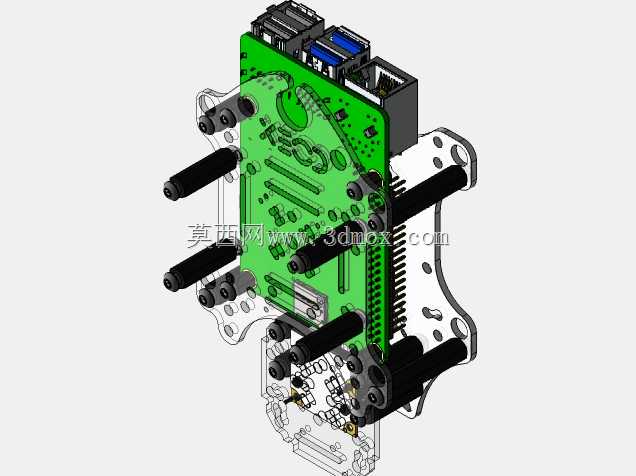

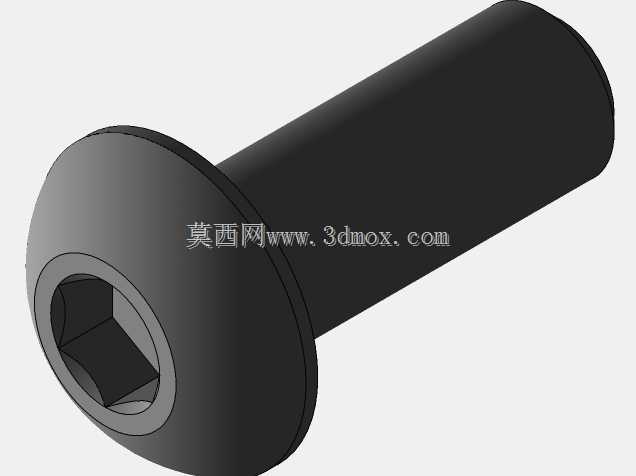

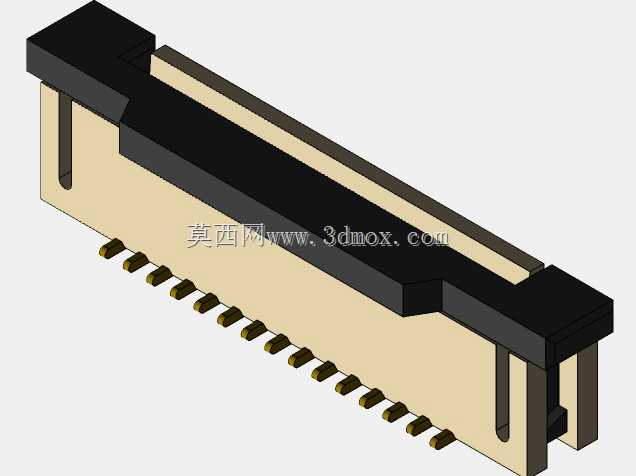

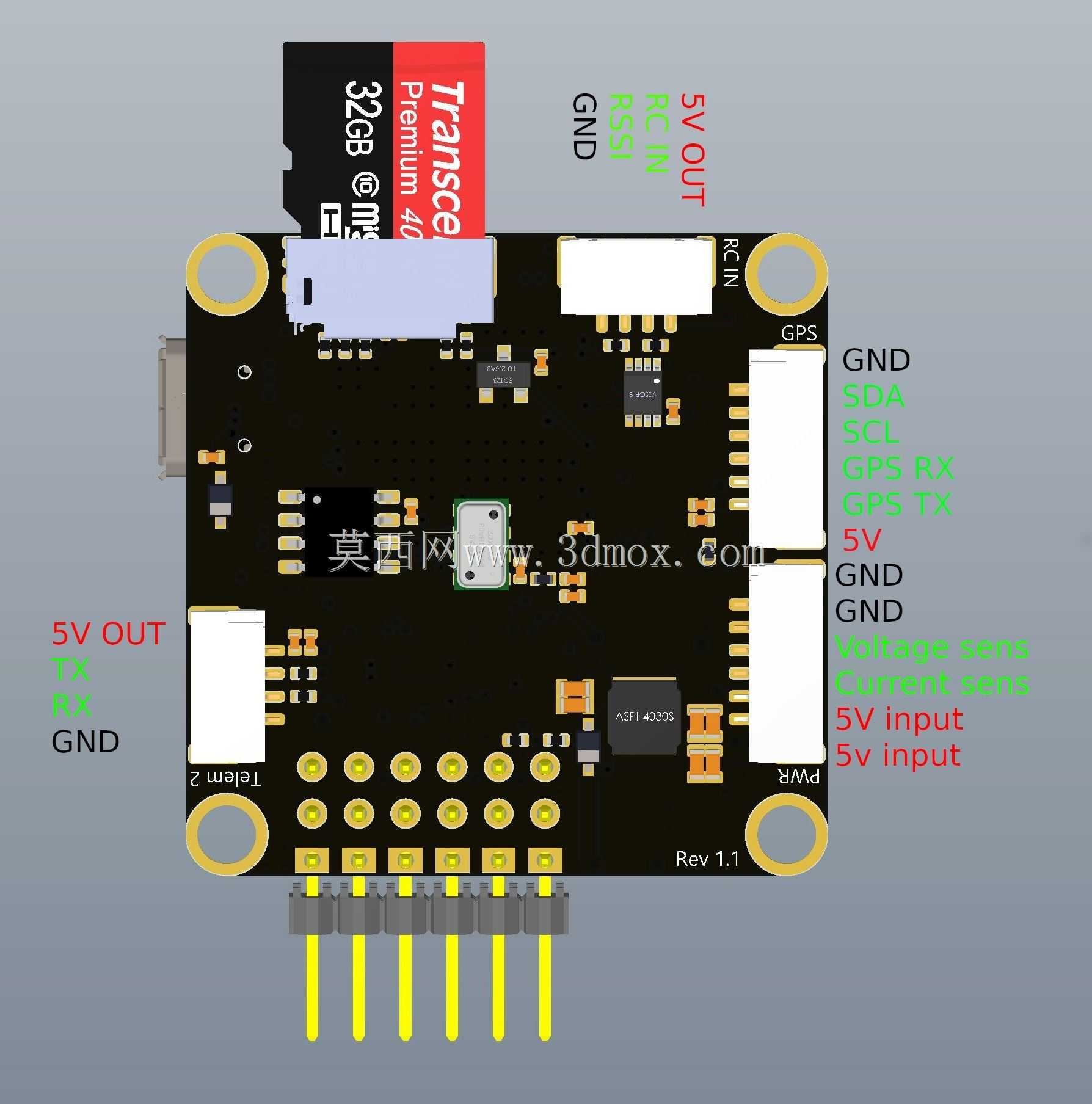

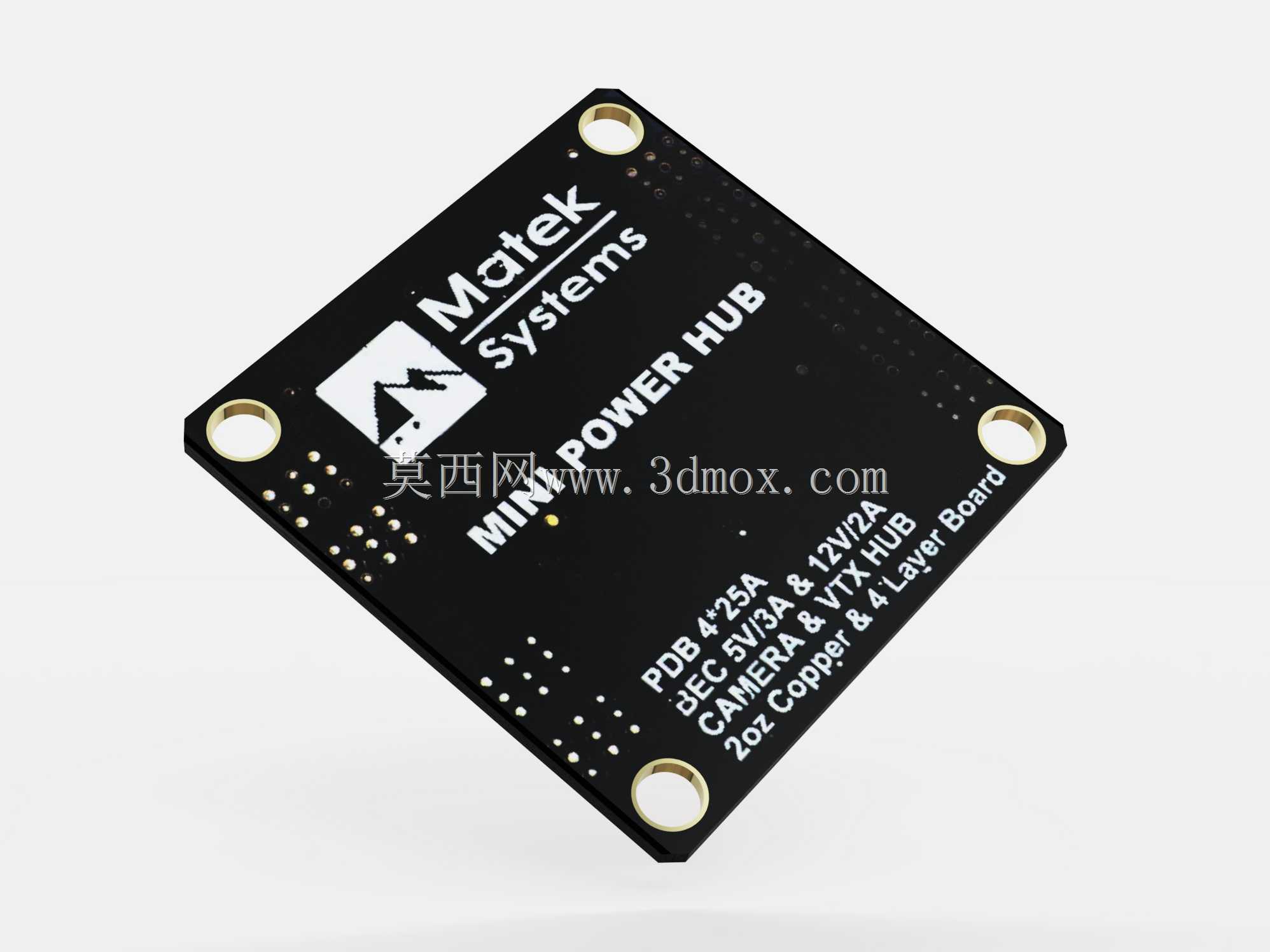

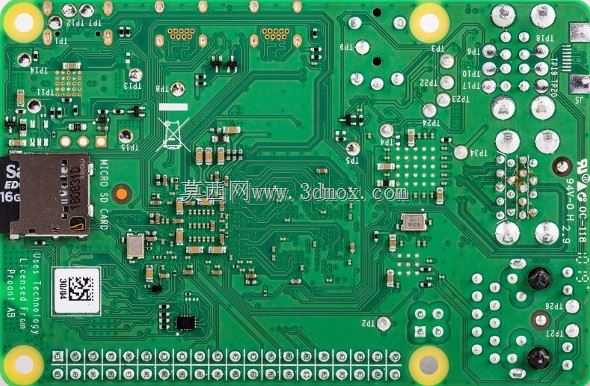

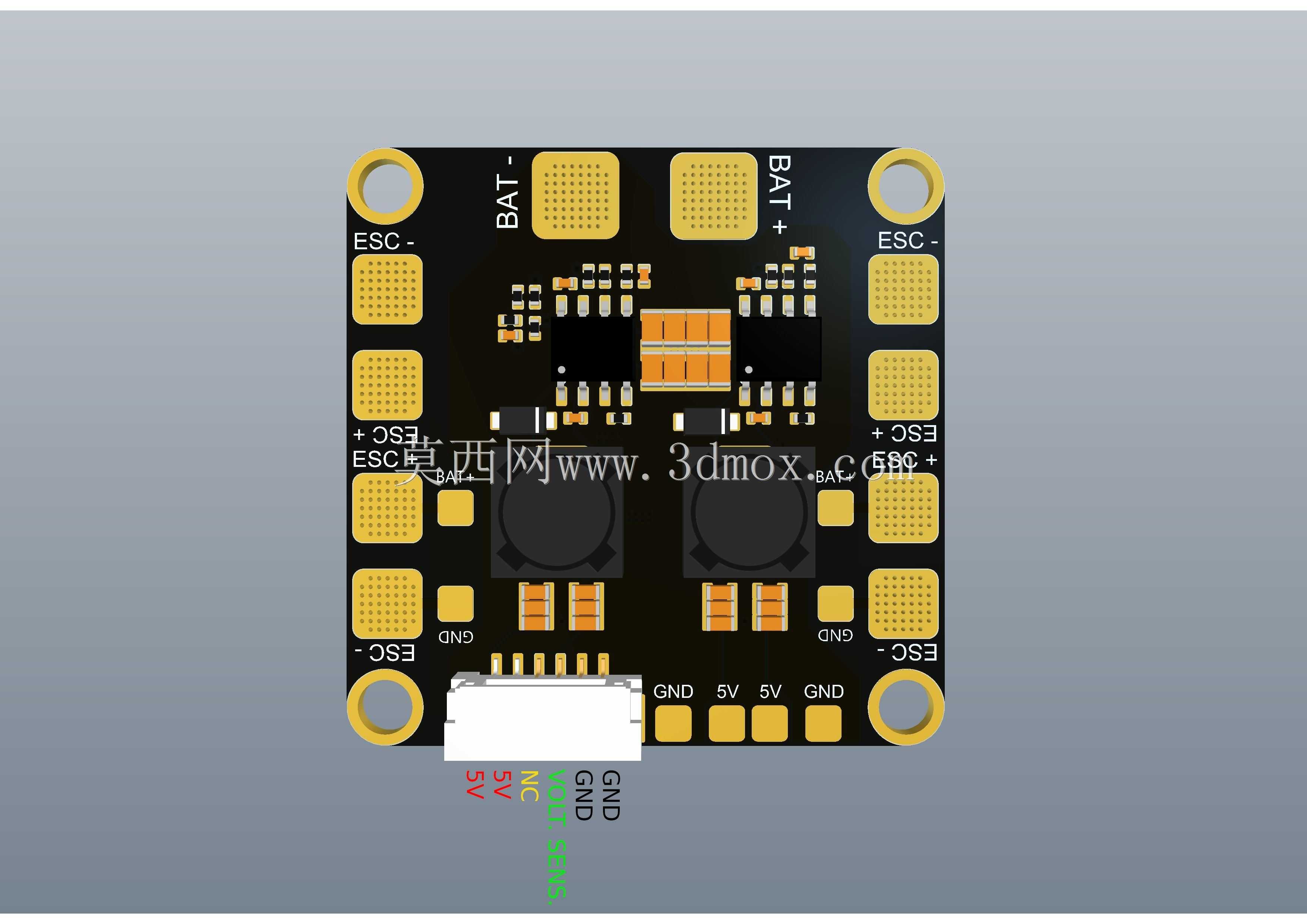

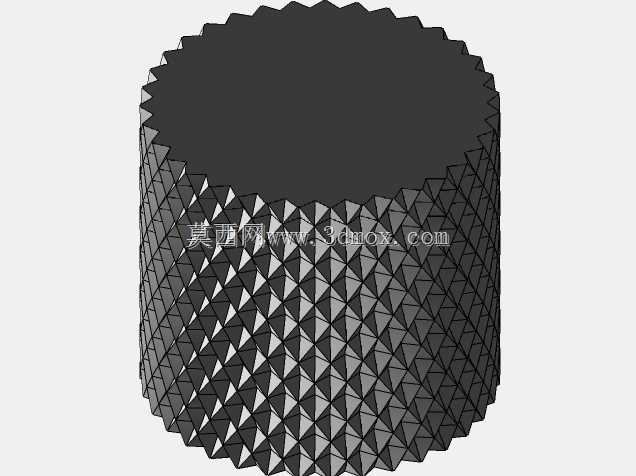

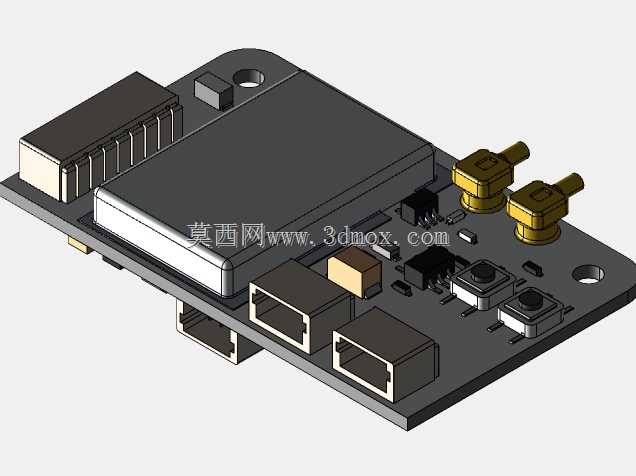

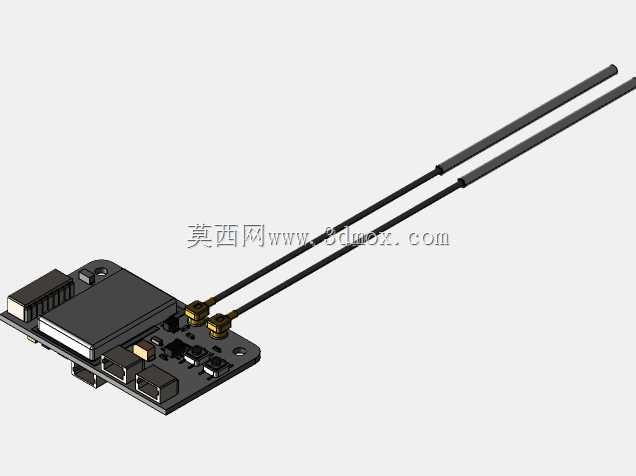

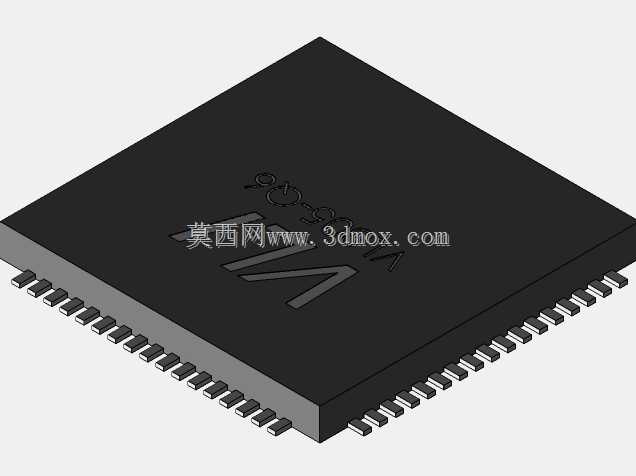

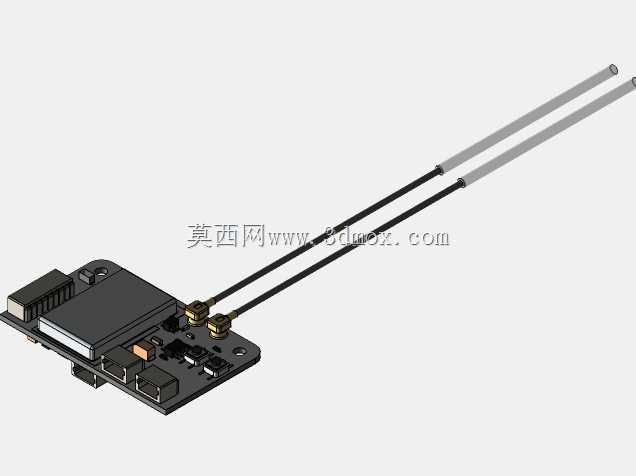

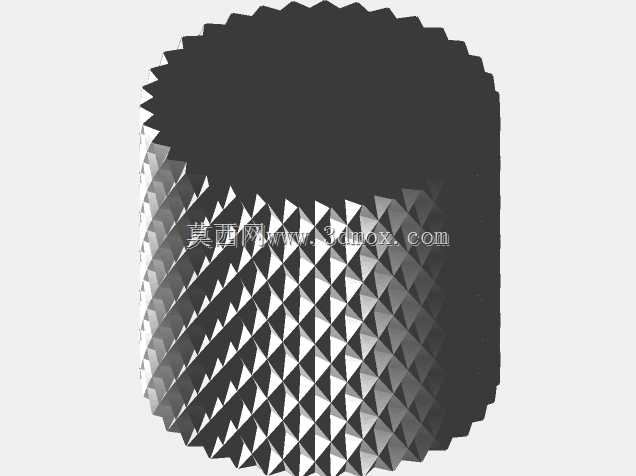

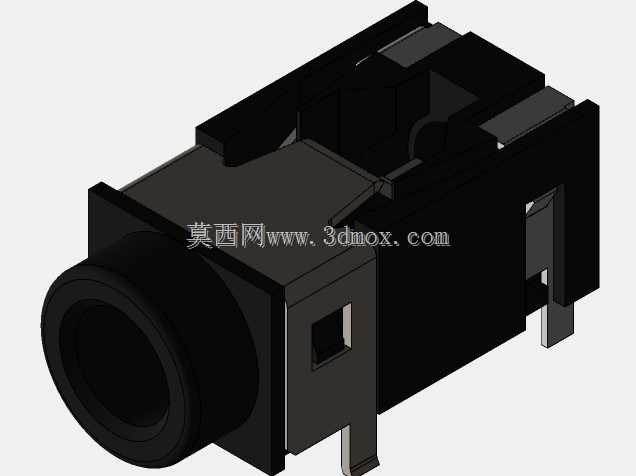

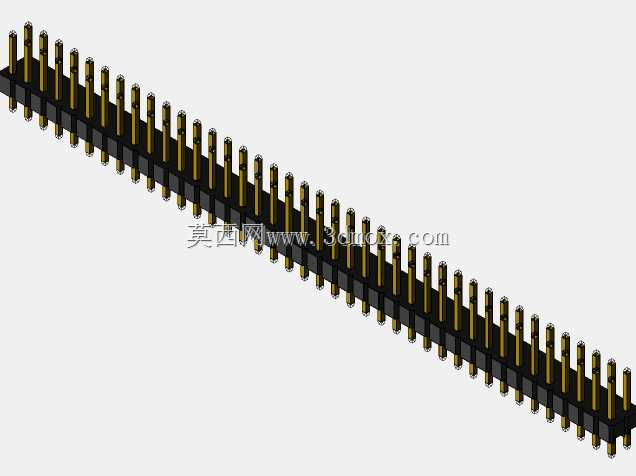

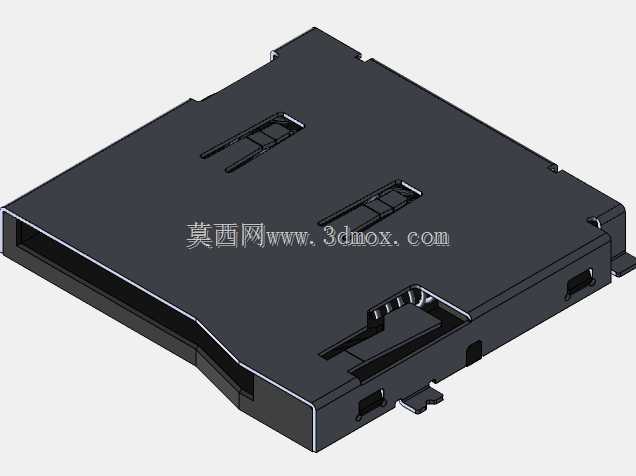

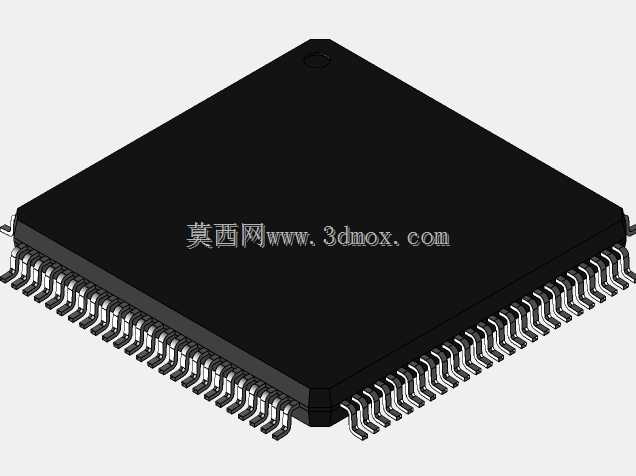

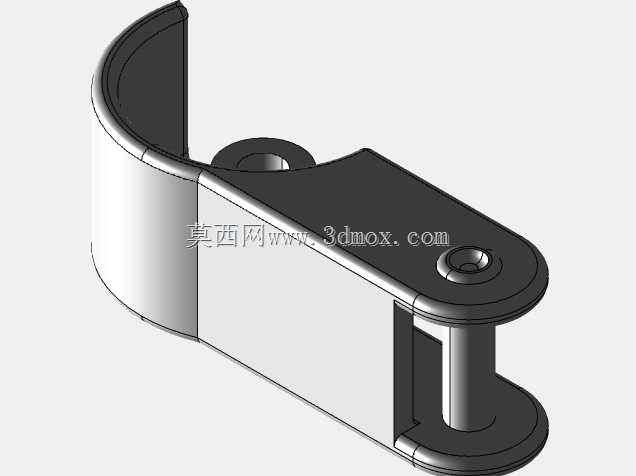

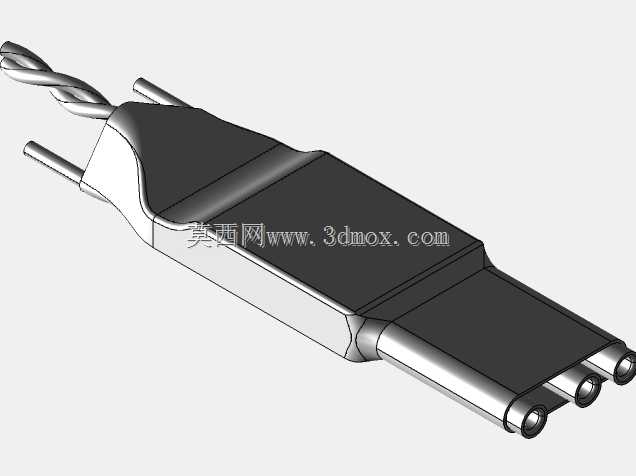

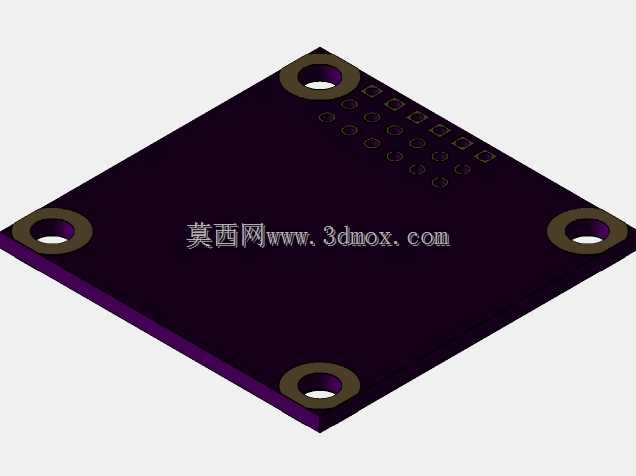

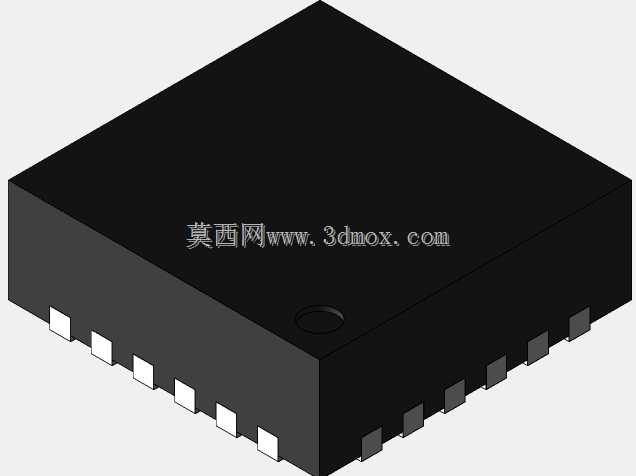

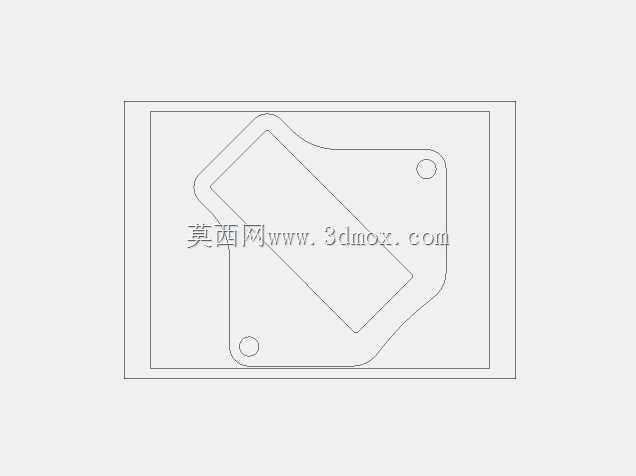

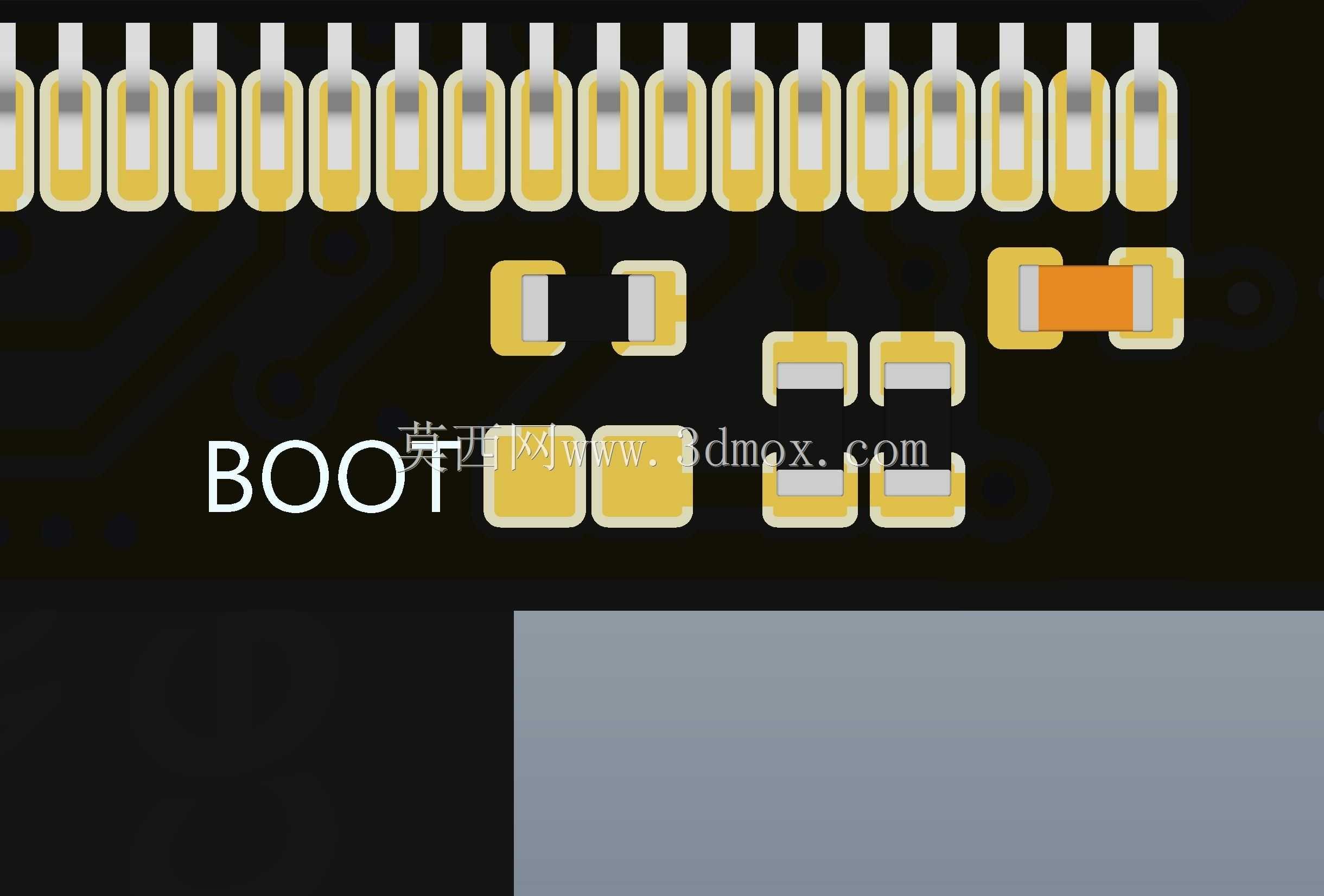

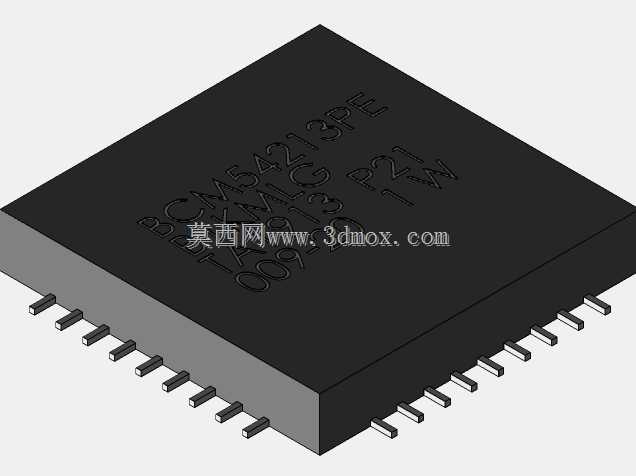

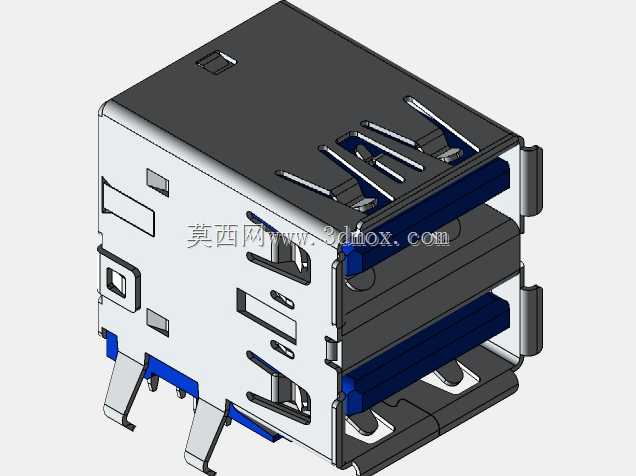

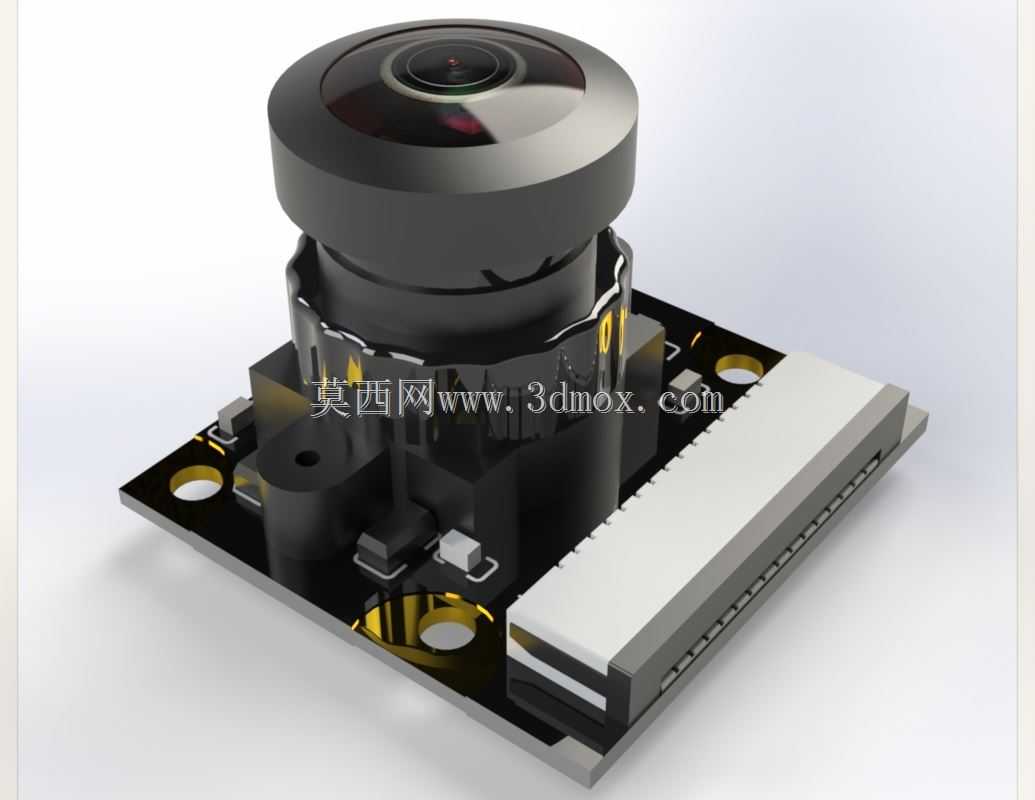

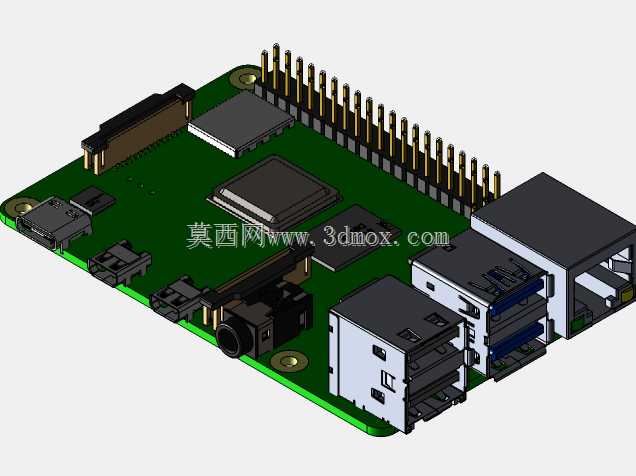

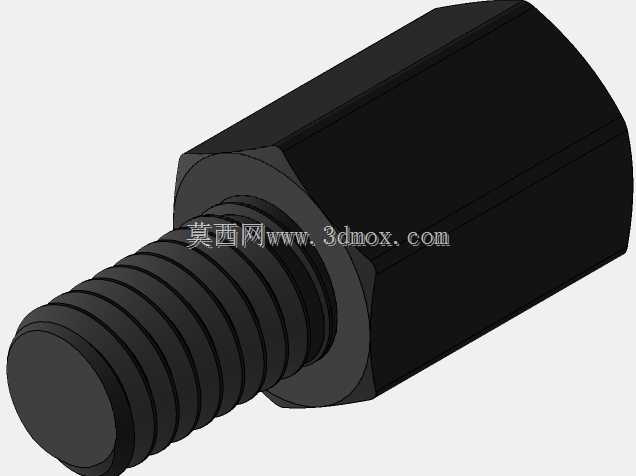

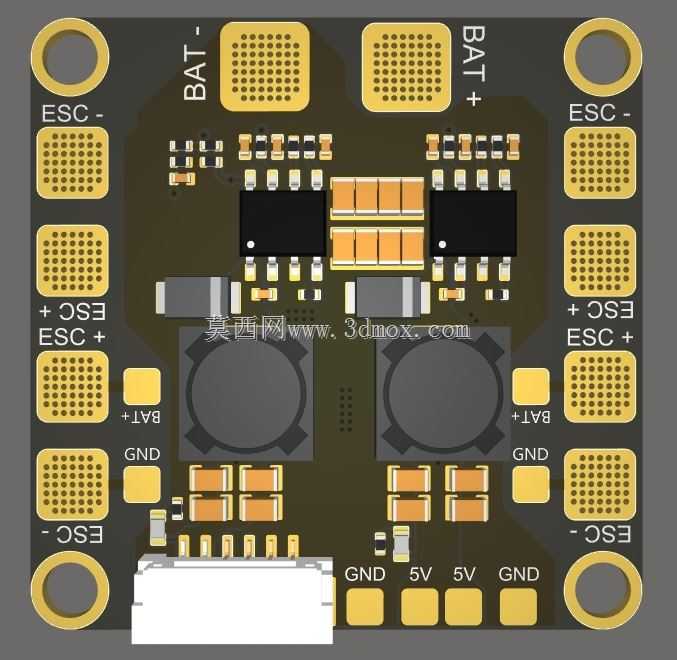

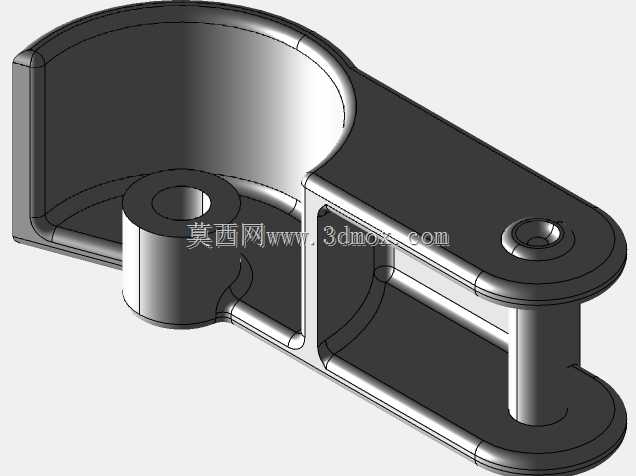

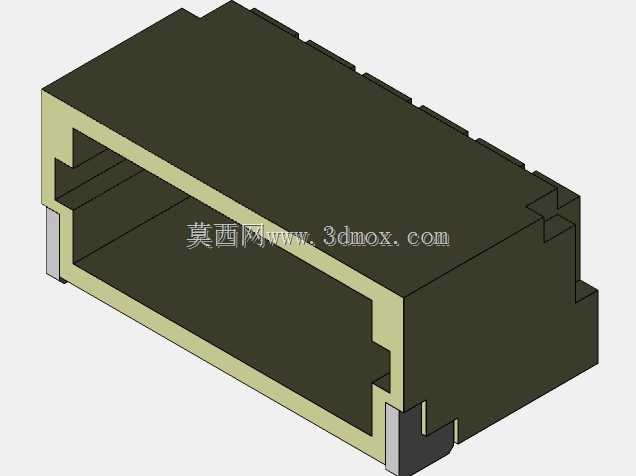

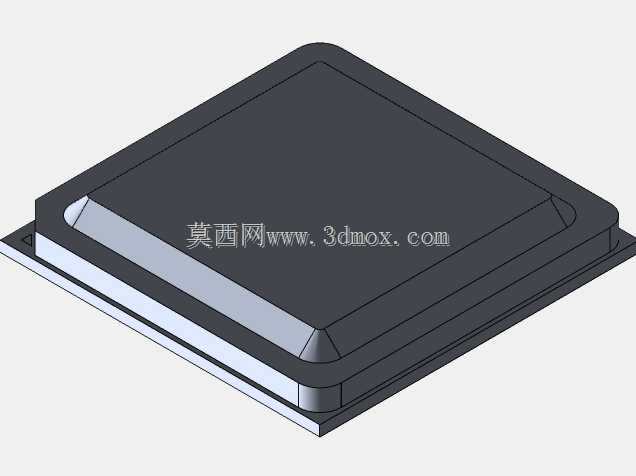

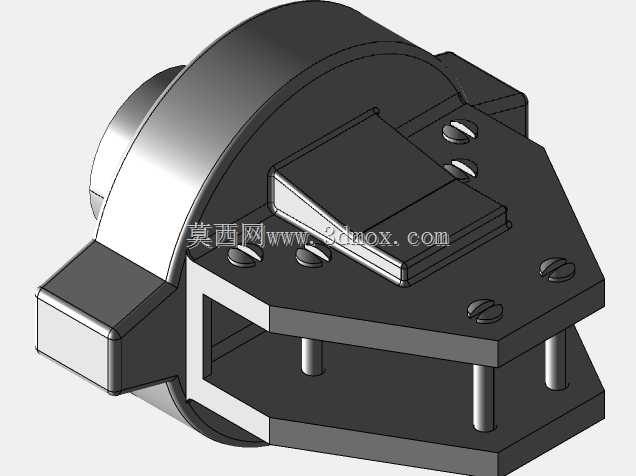

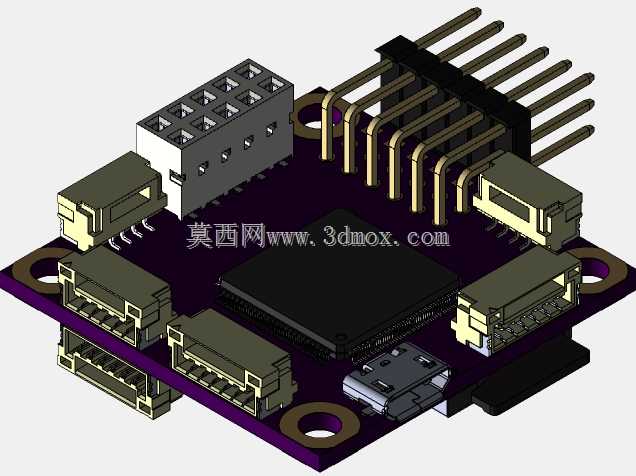

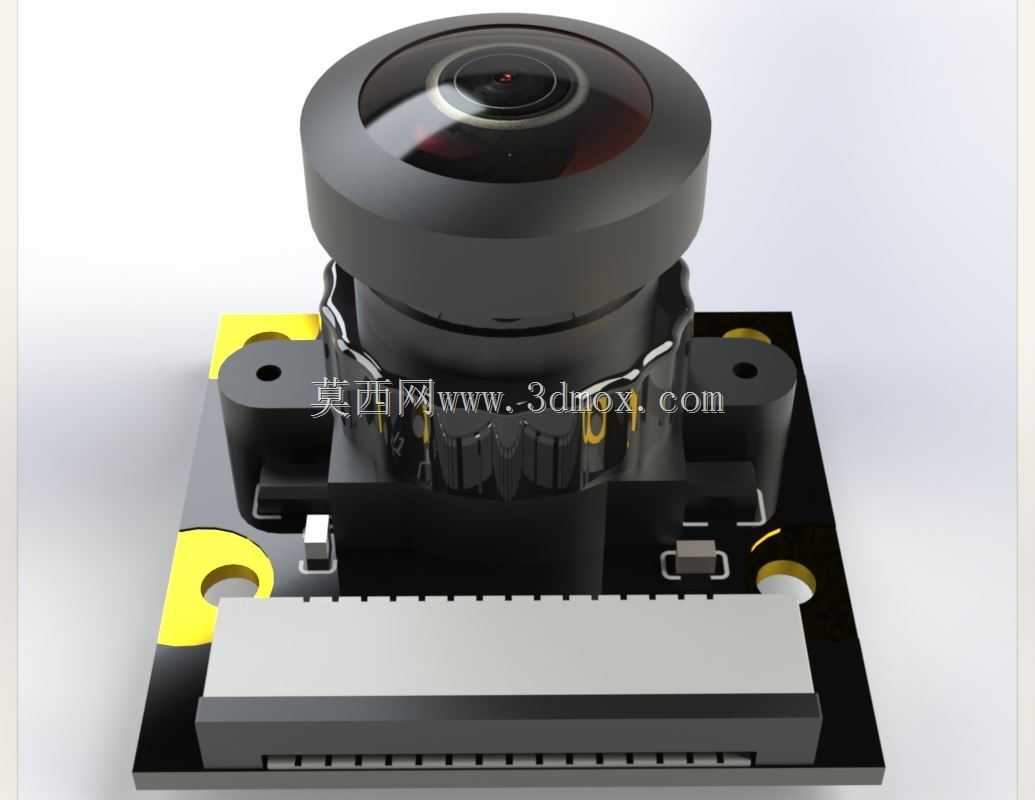

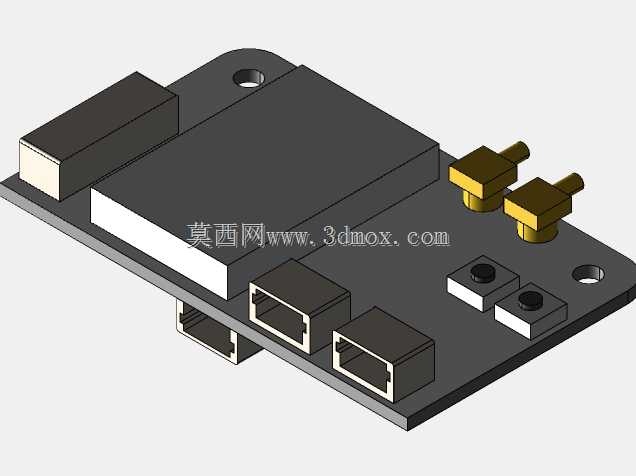

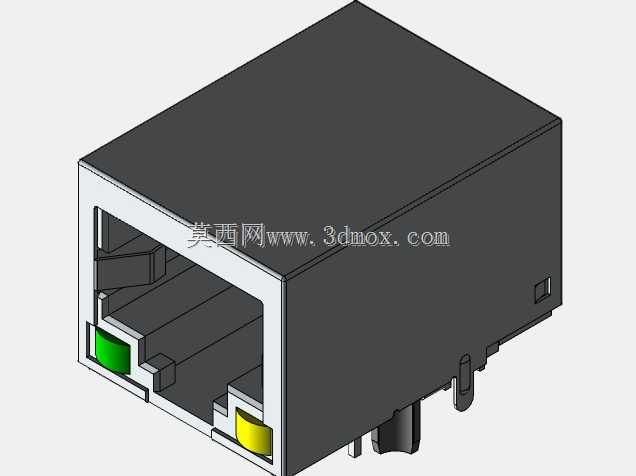

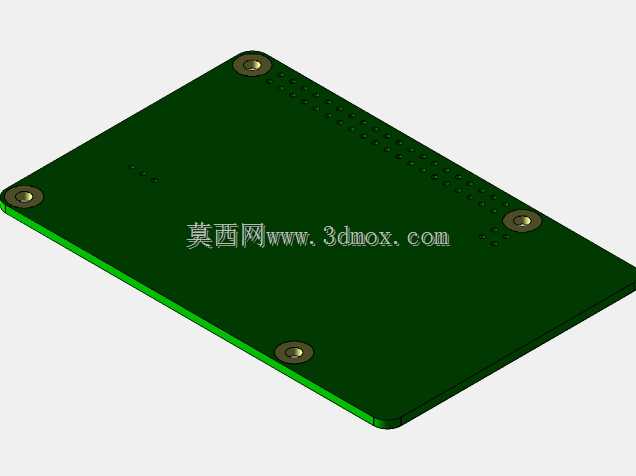

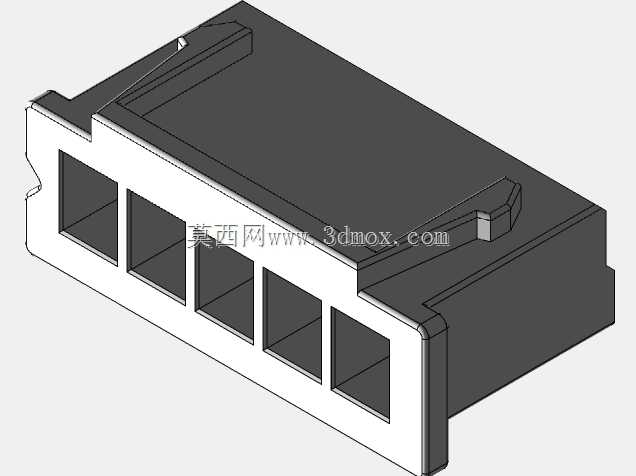

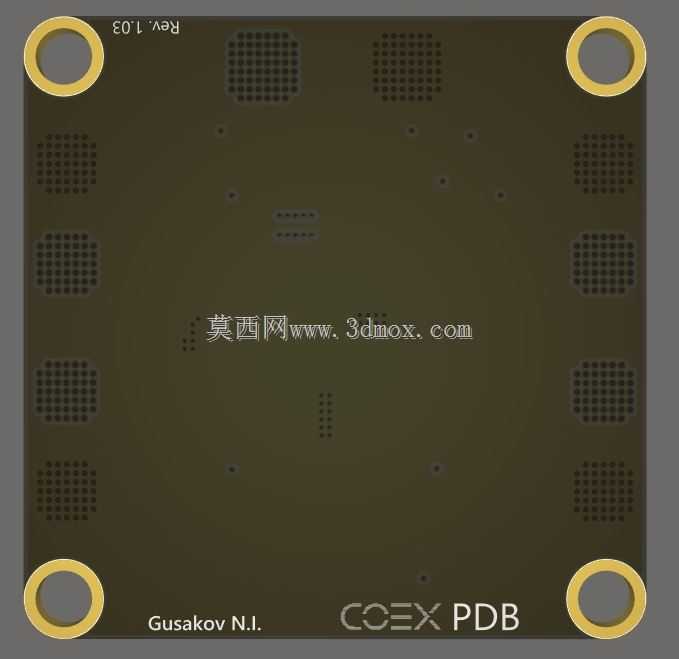

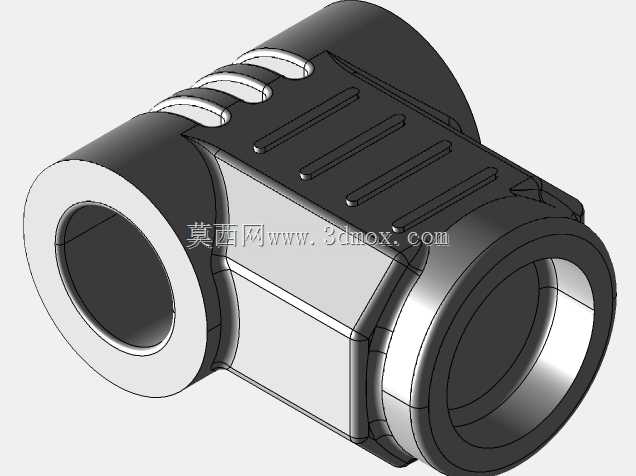

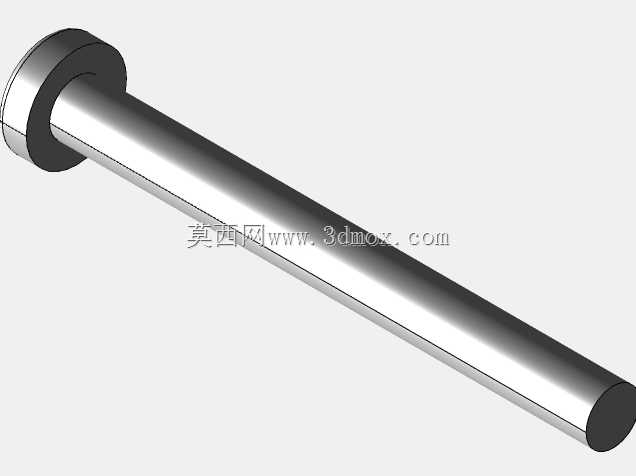

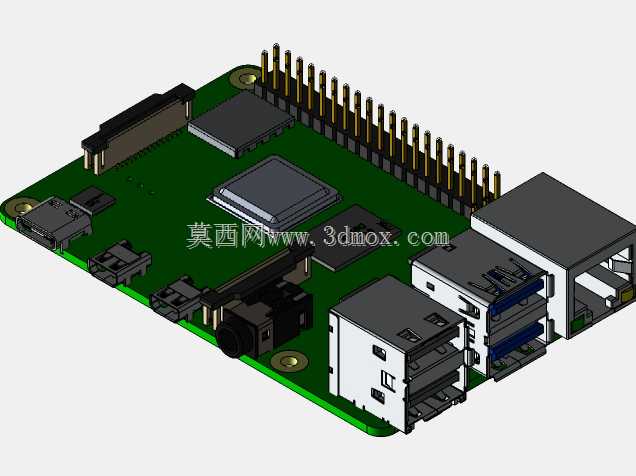

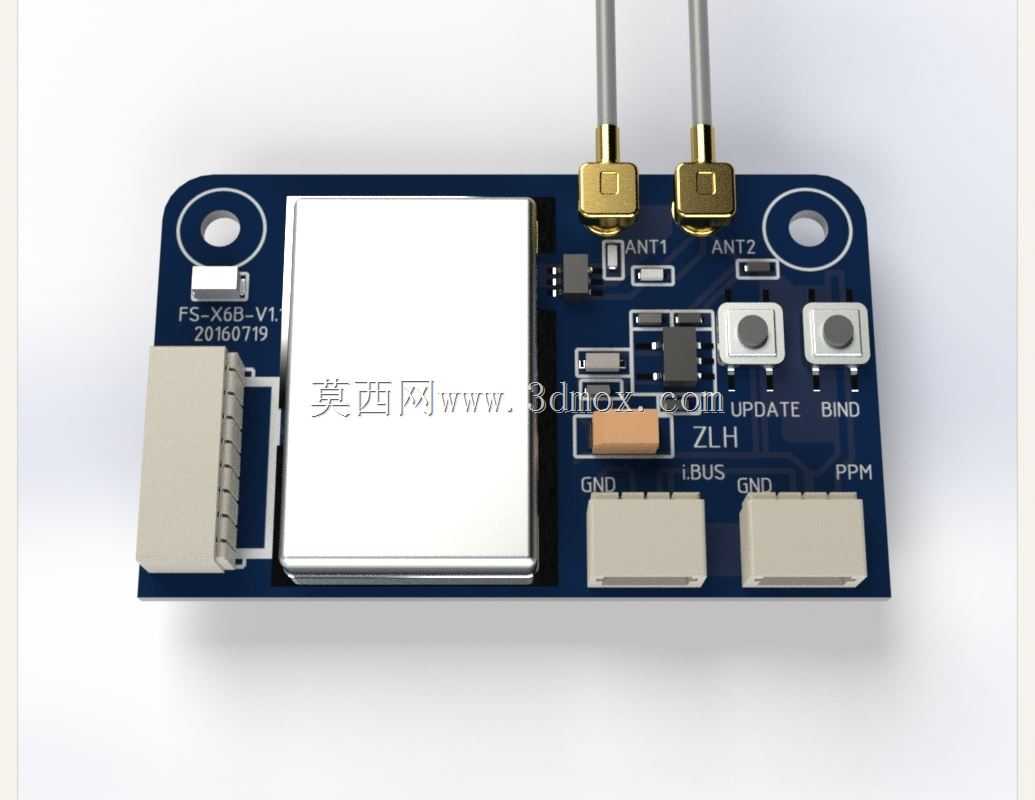

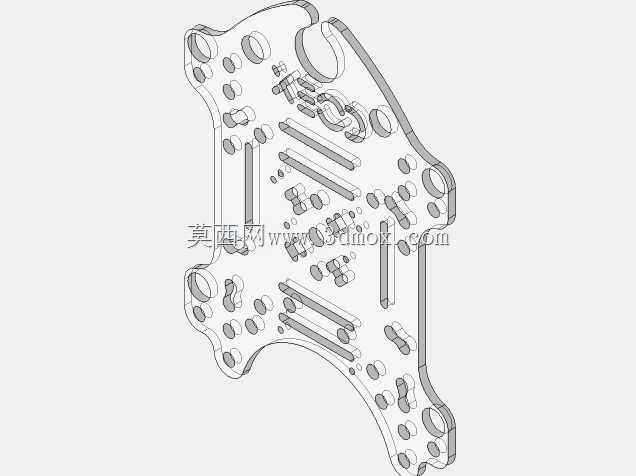

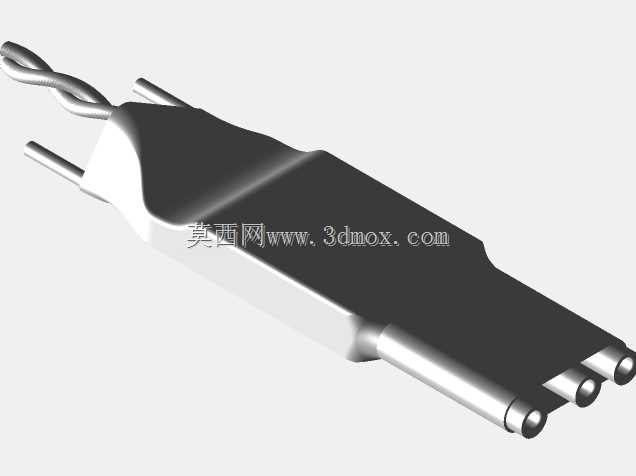

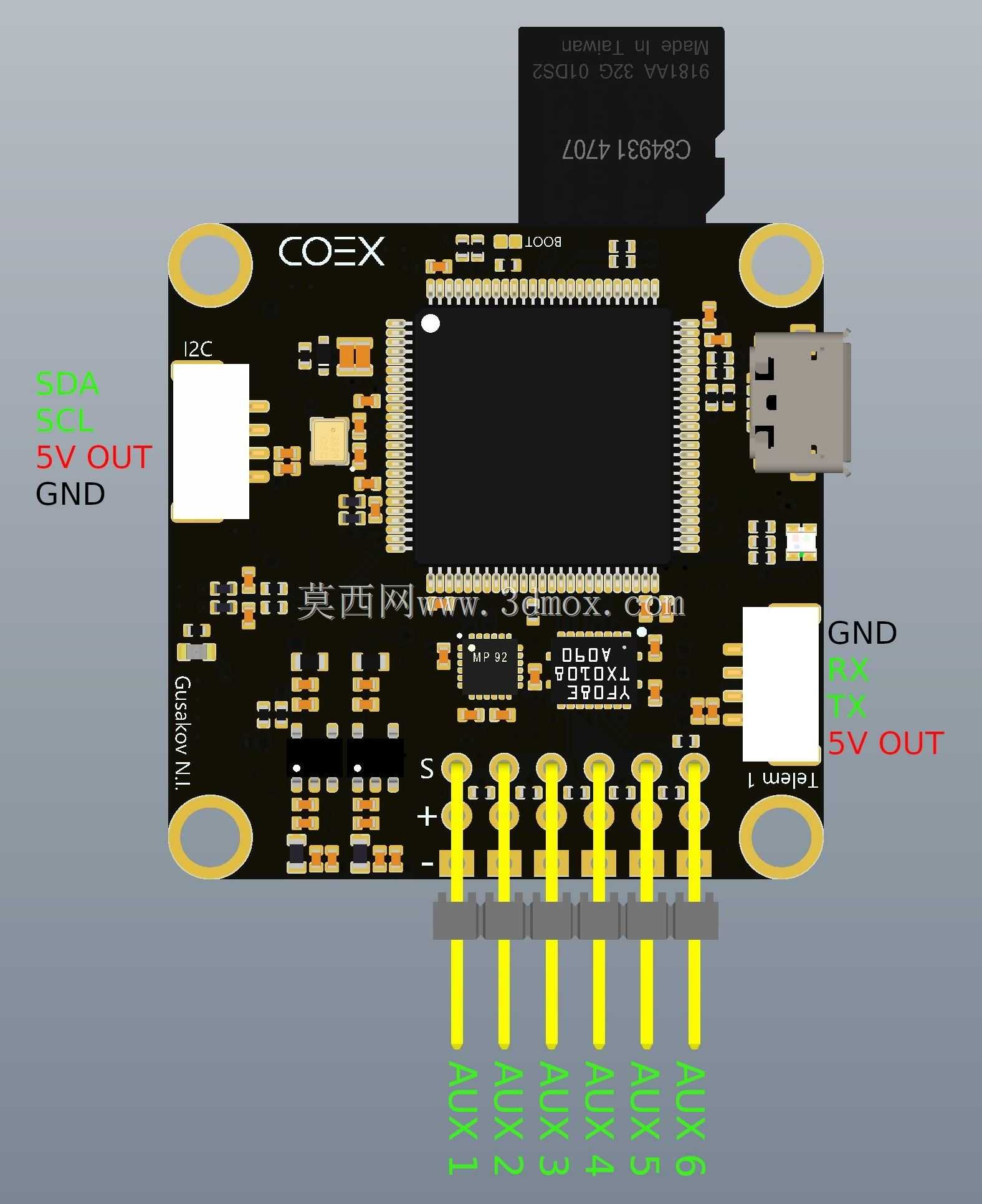

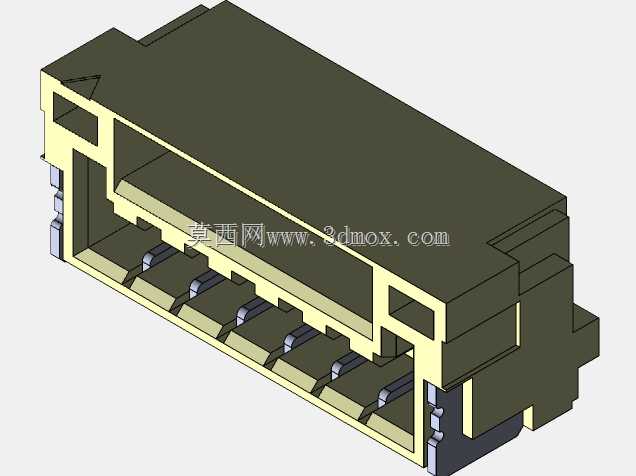

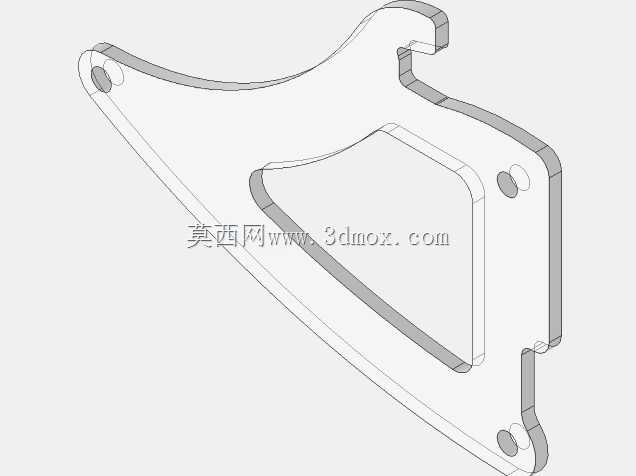

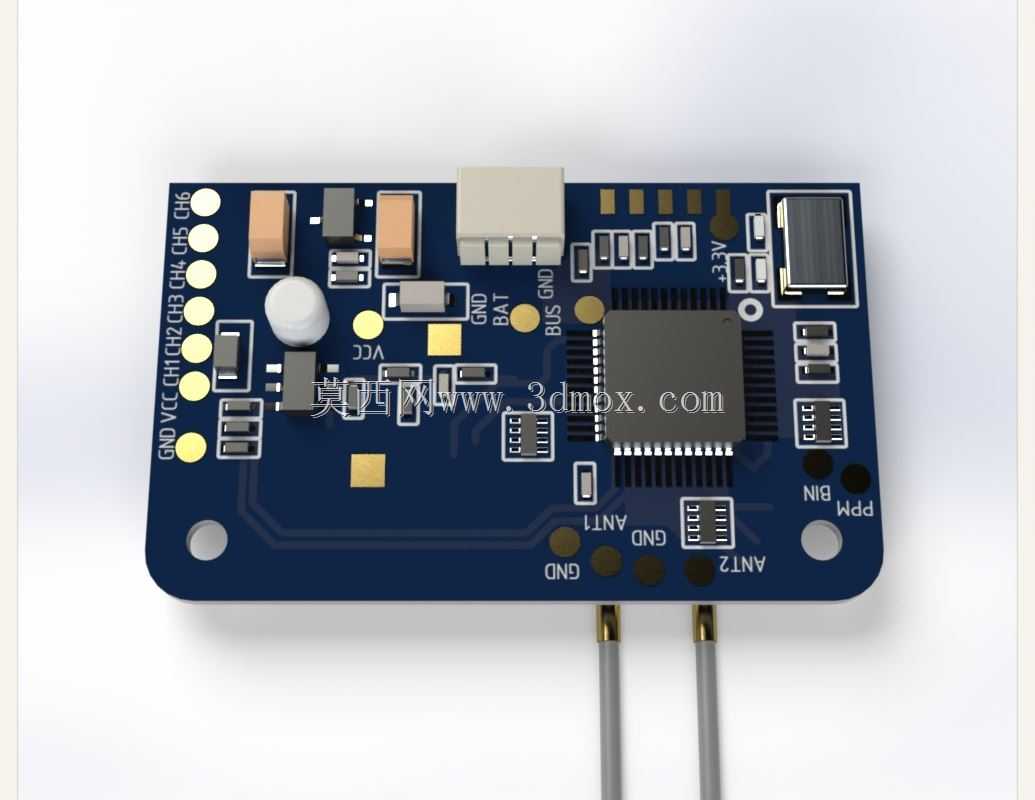

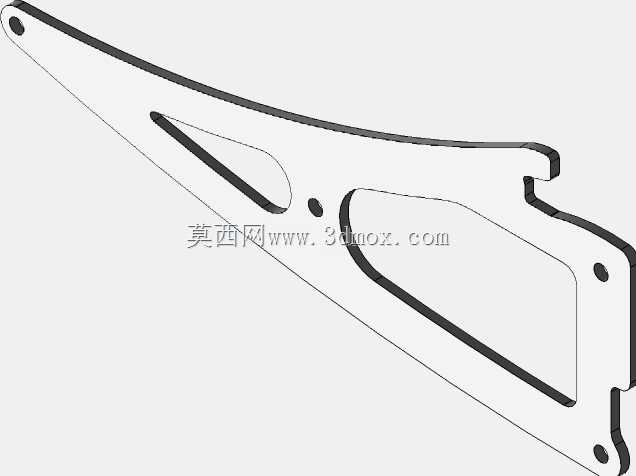

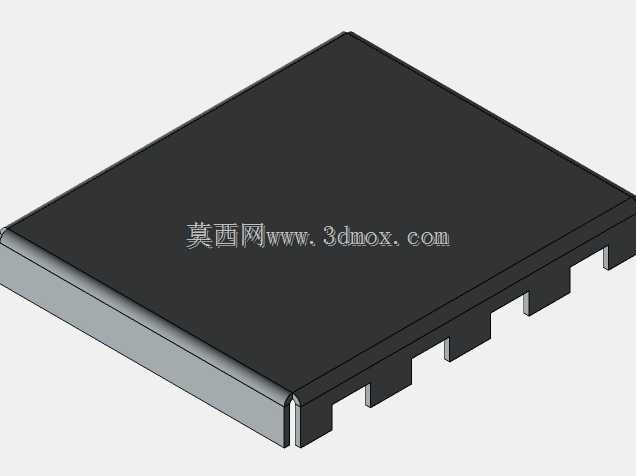

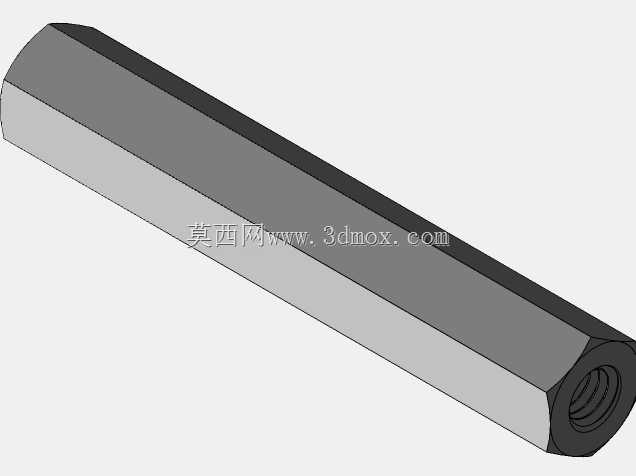

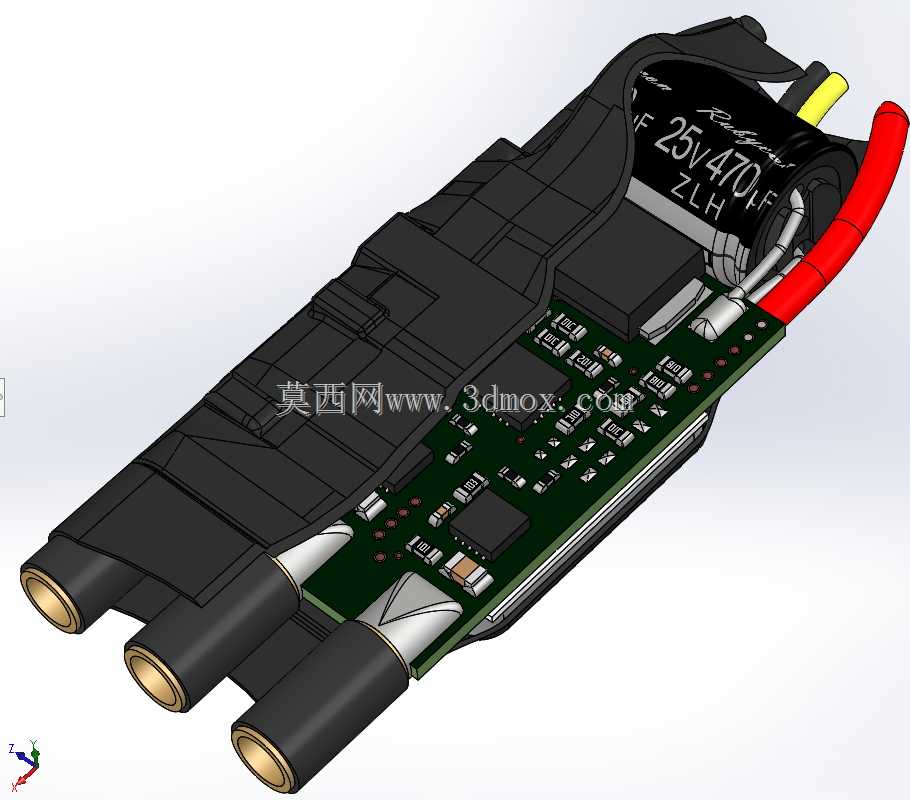

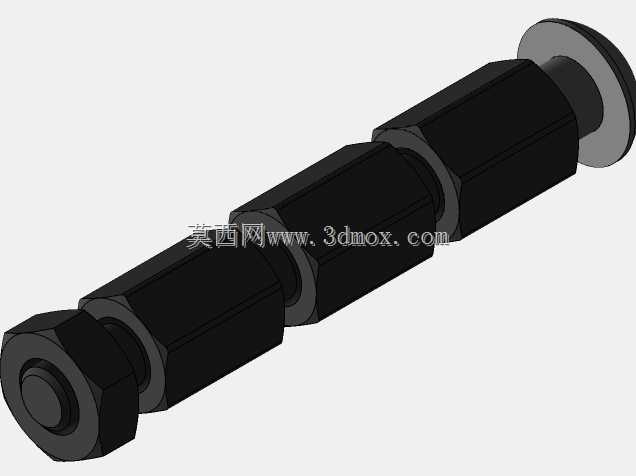

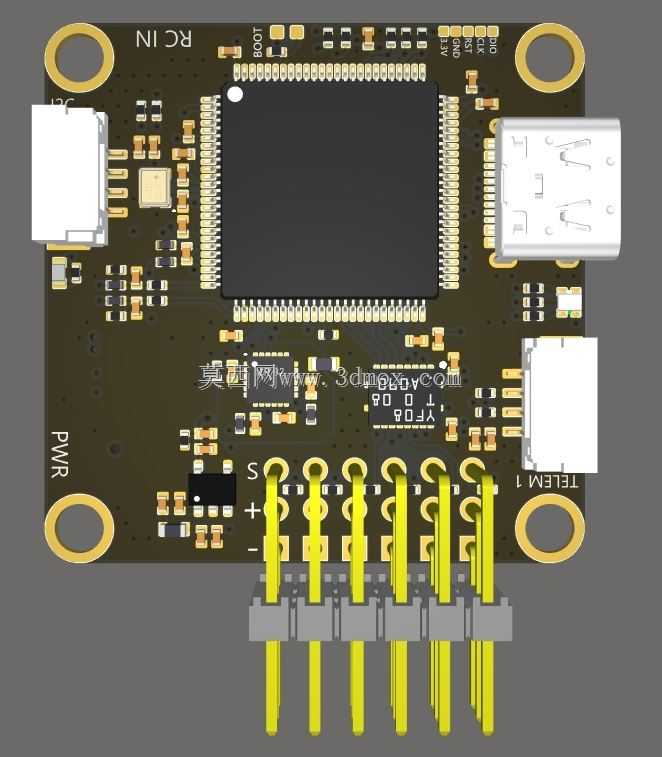

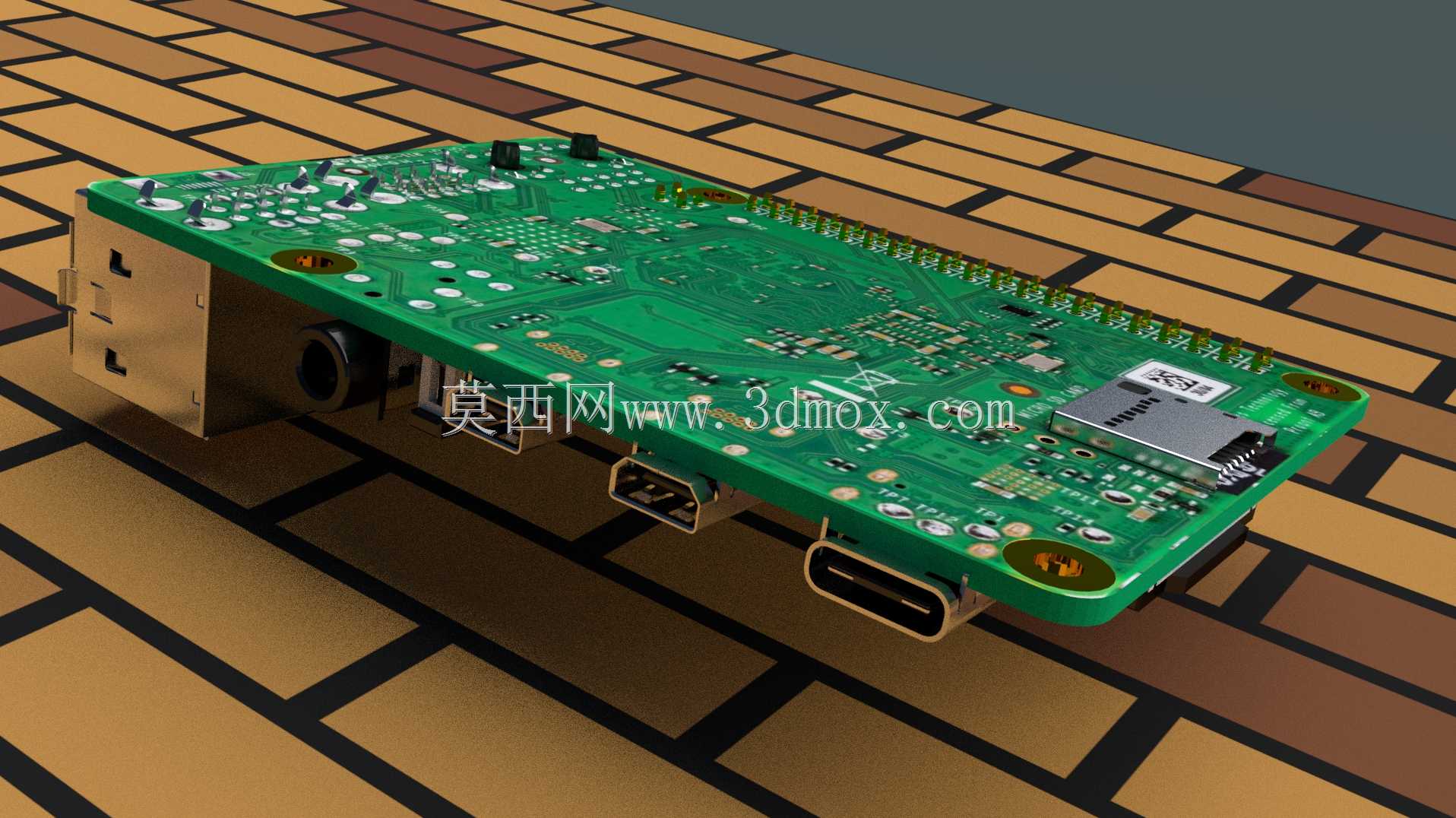

　　设计思路上，整套组件采用分层堆叠的安装逻辑，最上层是大广角鱼眼镜头模组，镜头外壳做了阶梯式的限位结构，装配时可以直接卡入中层的减震安装座，不需要额外打胶固定就能保证镜头光轴与安装基准面垂直，避免装机后出现画面倾斜的问题。中层结构集成了飞控与电调的安装位，定制的Pixracer飞控可以直接通过四个角的安装孔固定在支架上，支架上预留了走线槽，电调的信号线、电机的动力线可以顺着走线槽排布到下层的配电板，避免飞行过程中线材晃动干扰IMU的采样数据。下层是树莓派4 Model B的安装位，安装板上做了定位凸台，单板计算机卡入凸台后通过四颗M2螺丝锁紧，接口位置完全对齐，不需要调整位置就能插接排线，镜头的FPC排线直接顺着支架侧面的线槽连接到树莓派的CSI接口，装配时不会出现排线弯折角度过大导致的接触不良问题。

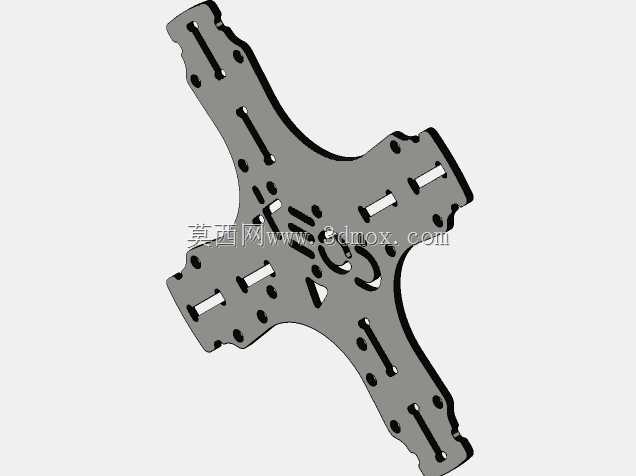

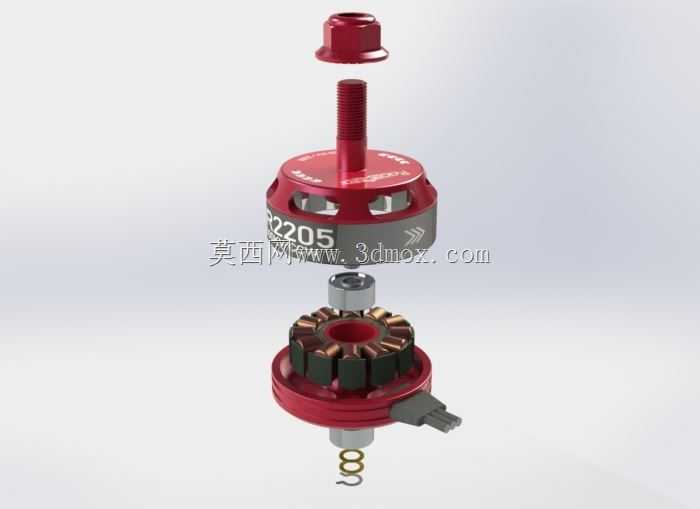

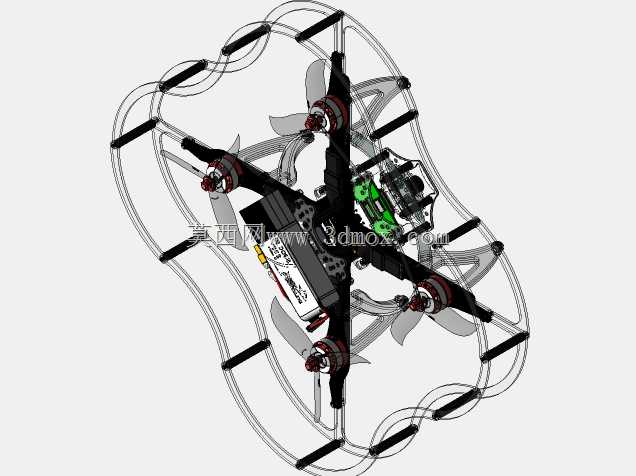

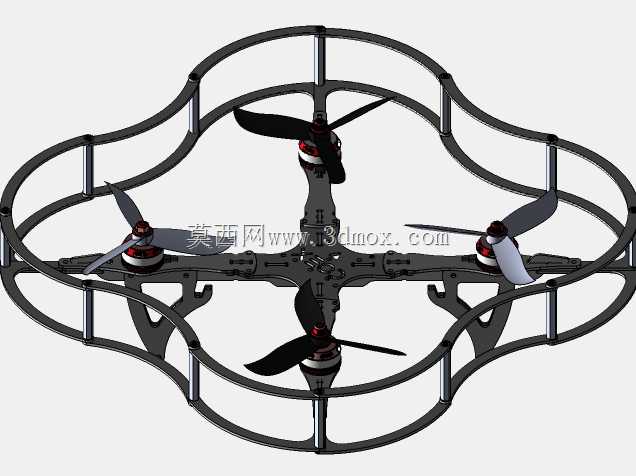

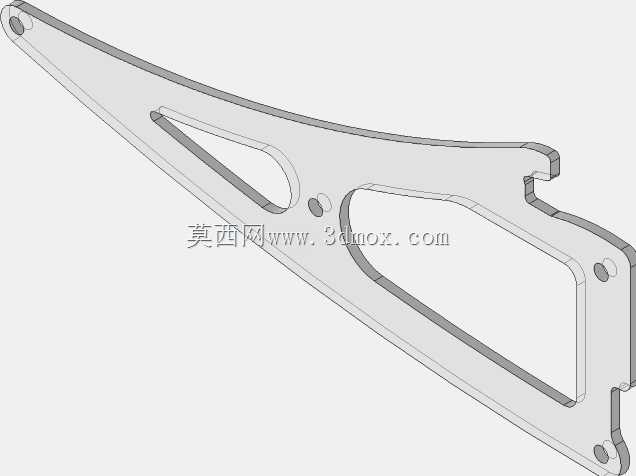

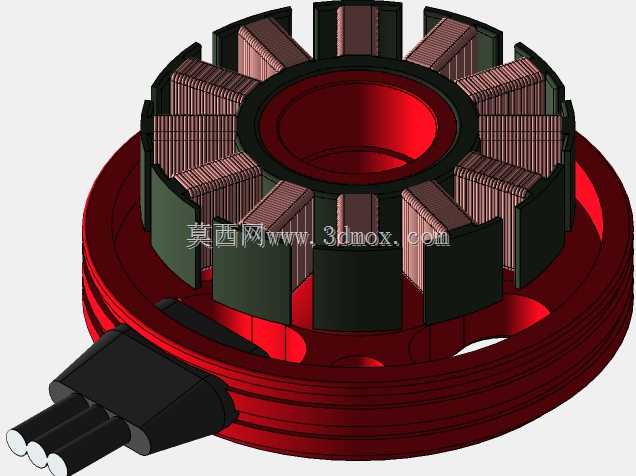

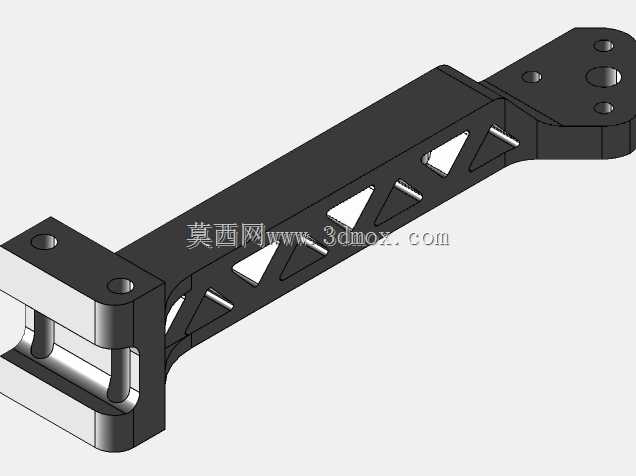

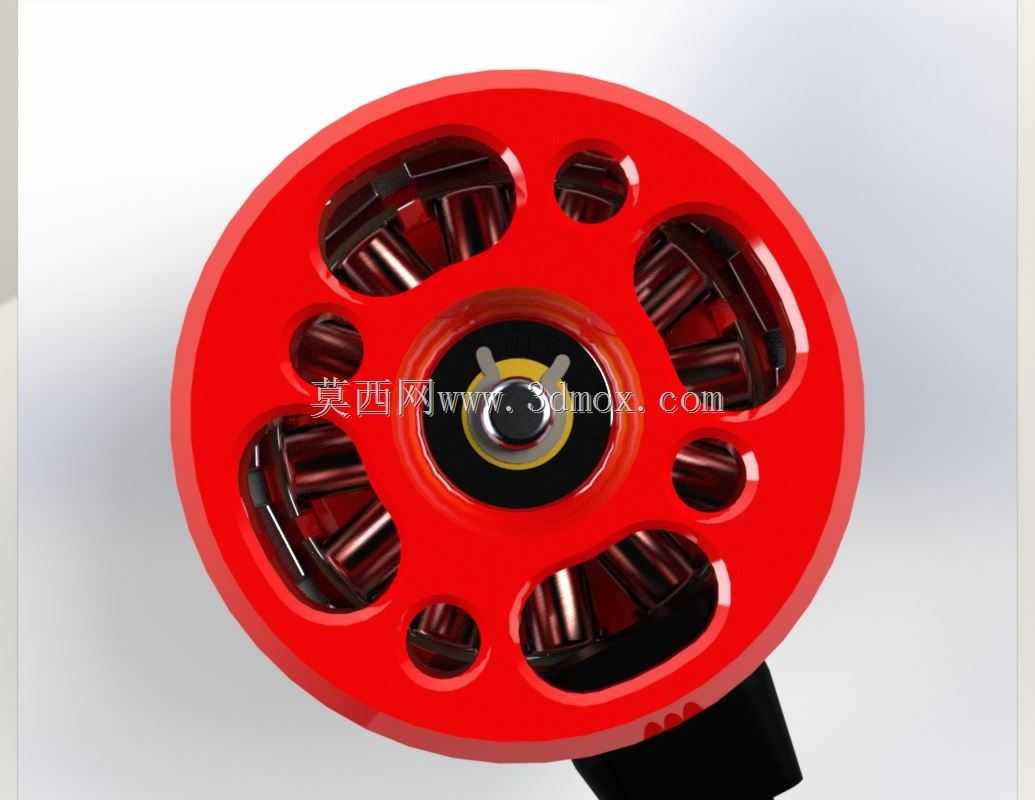

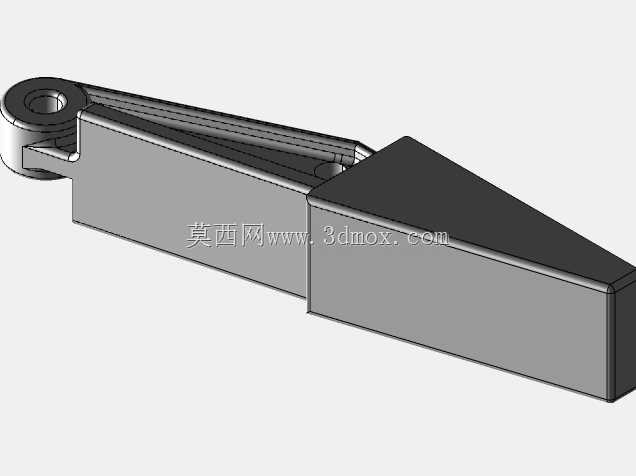

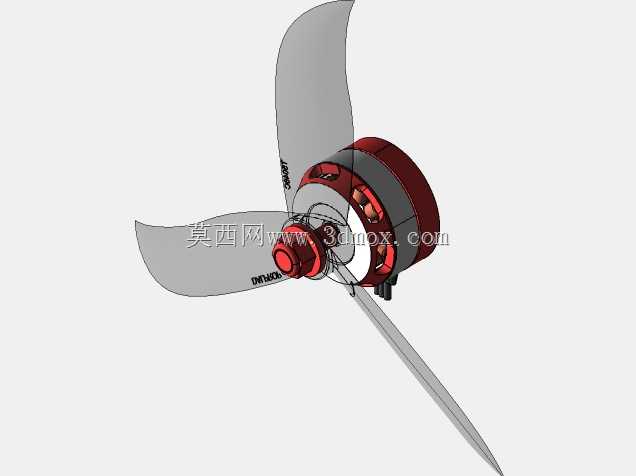

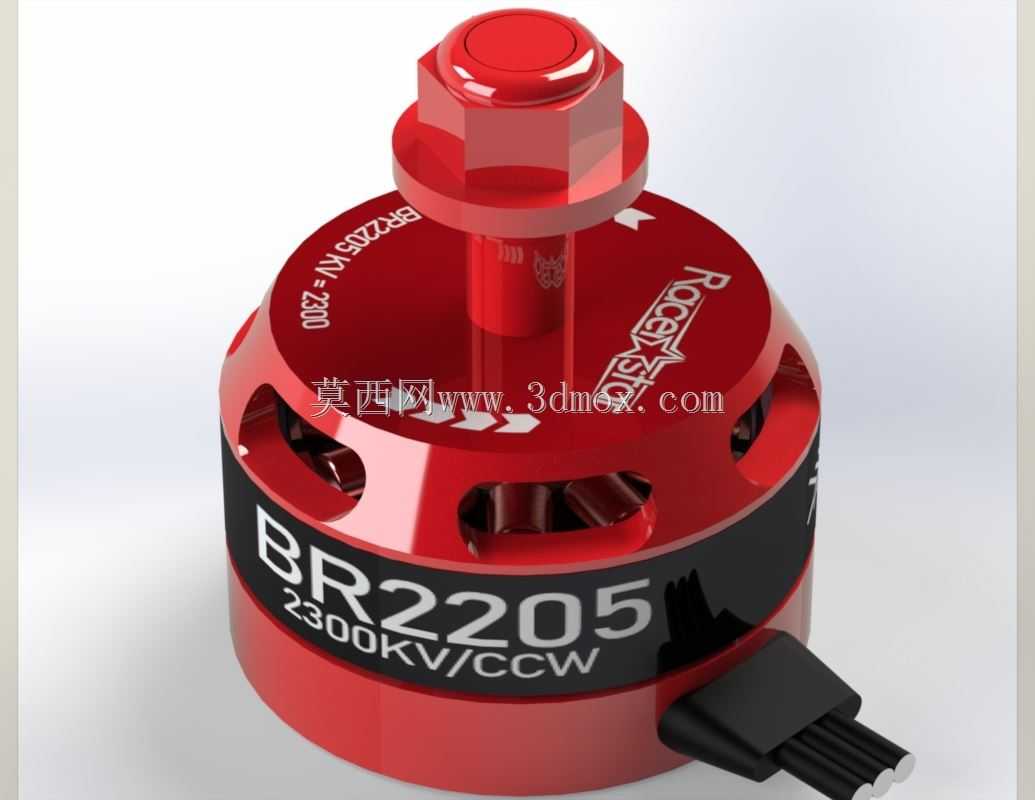

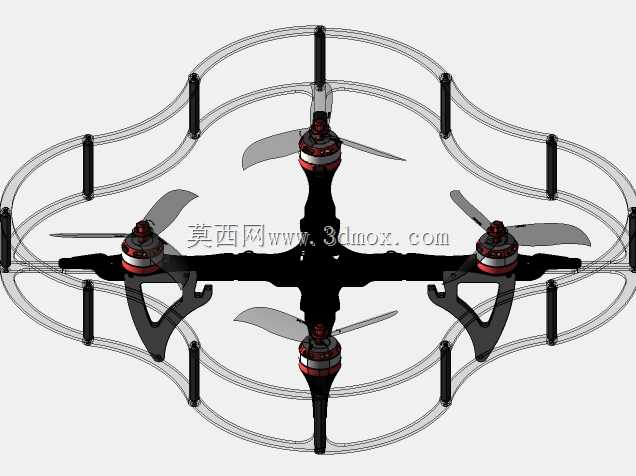

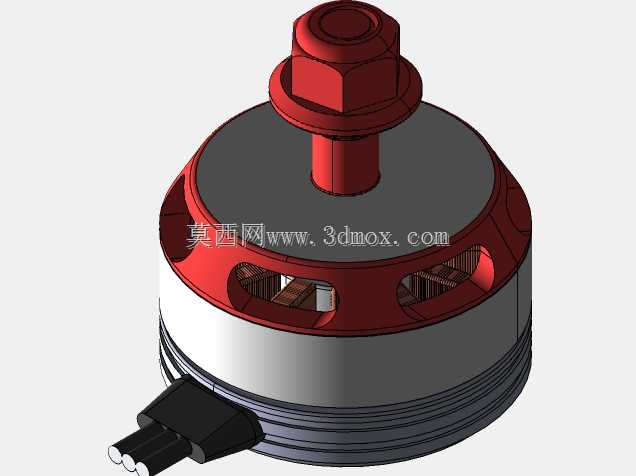

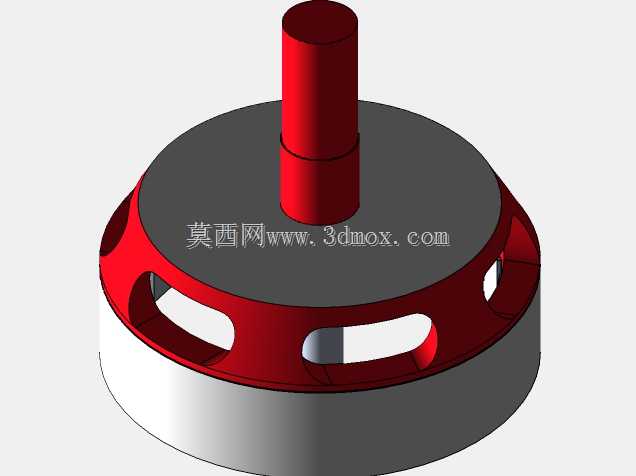

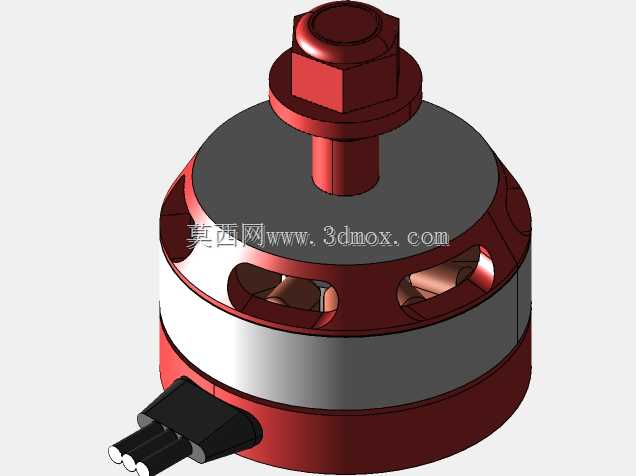

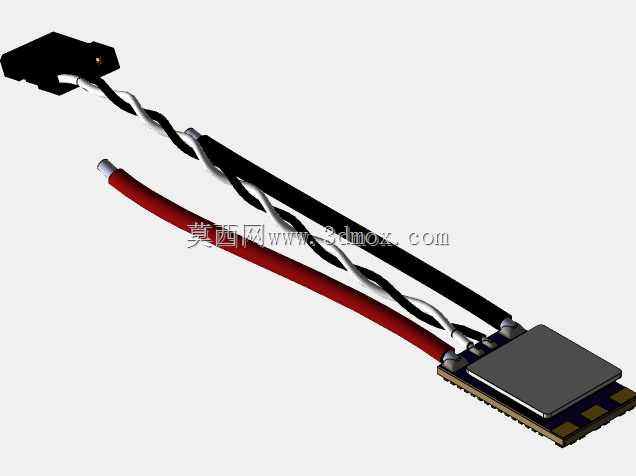

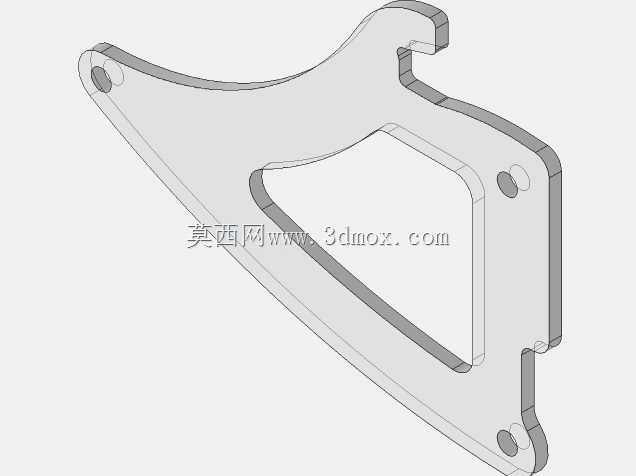

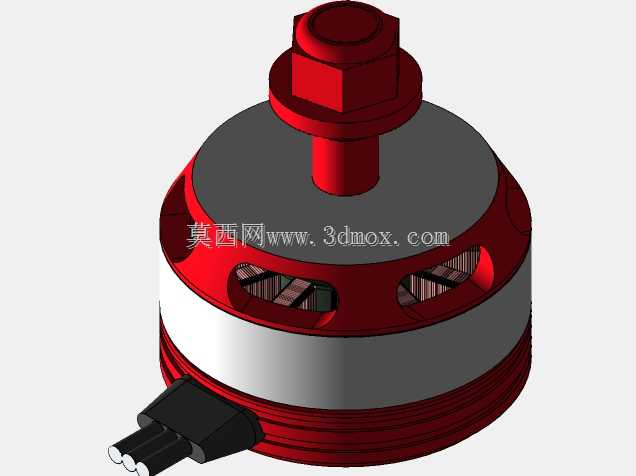

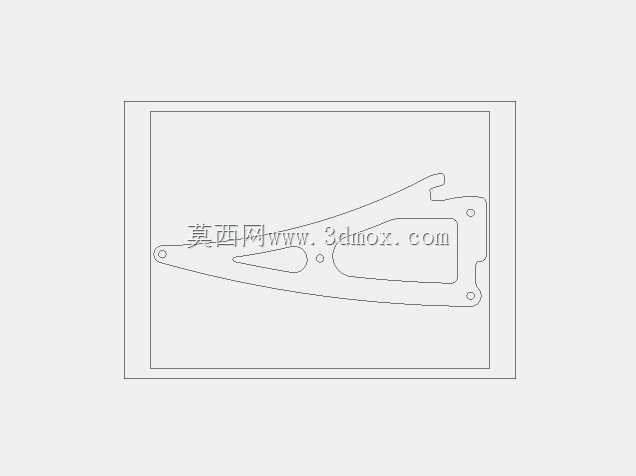

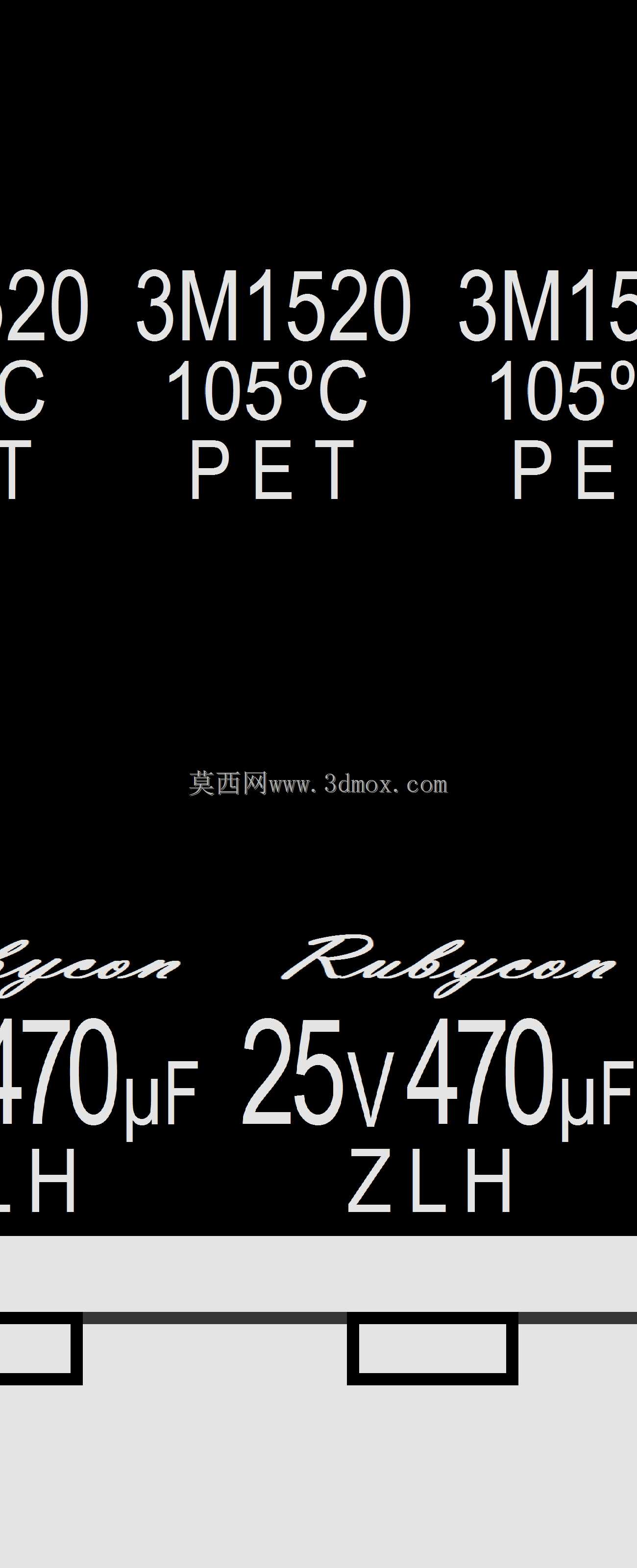

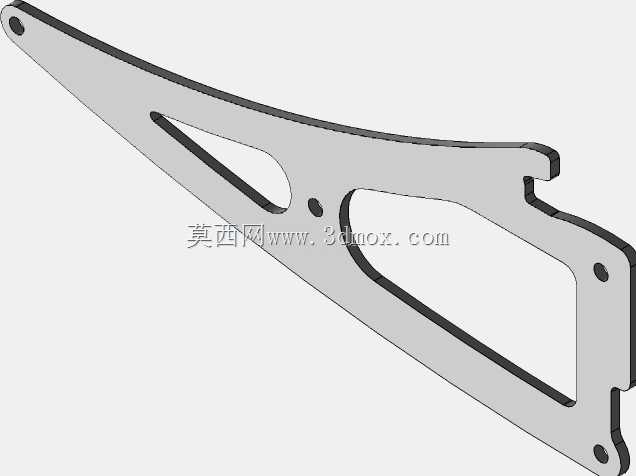

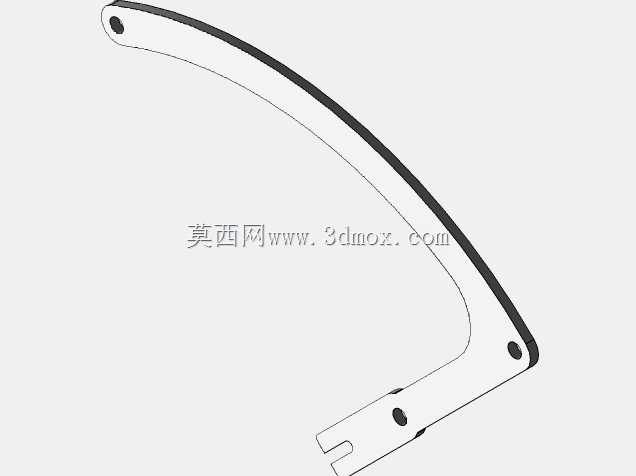

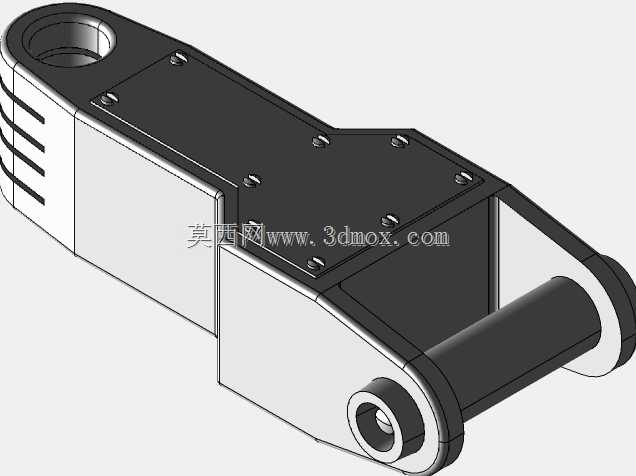

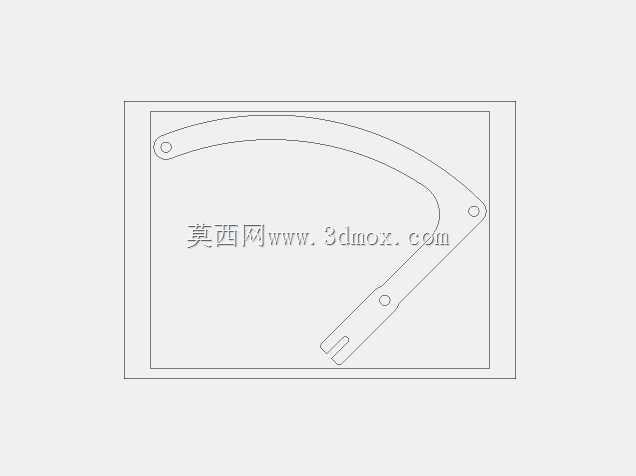

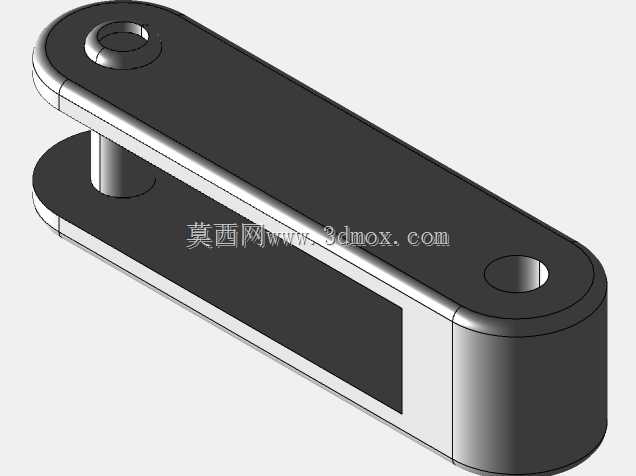

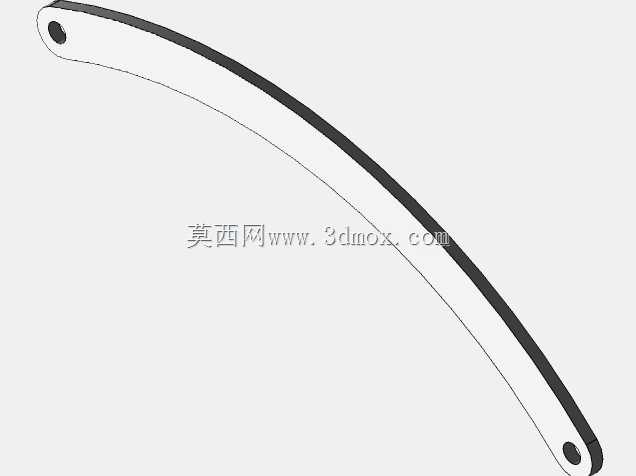

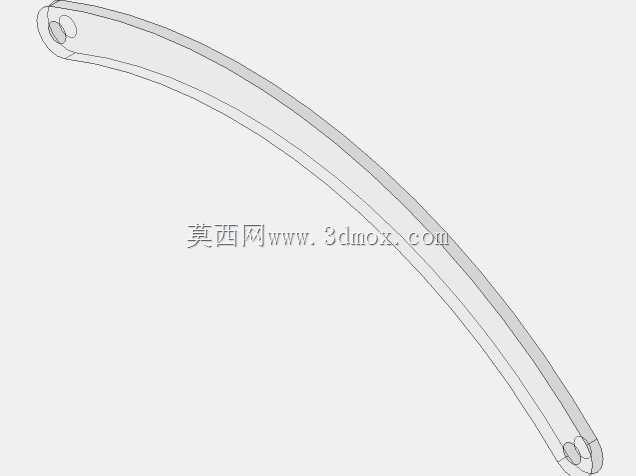

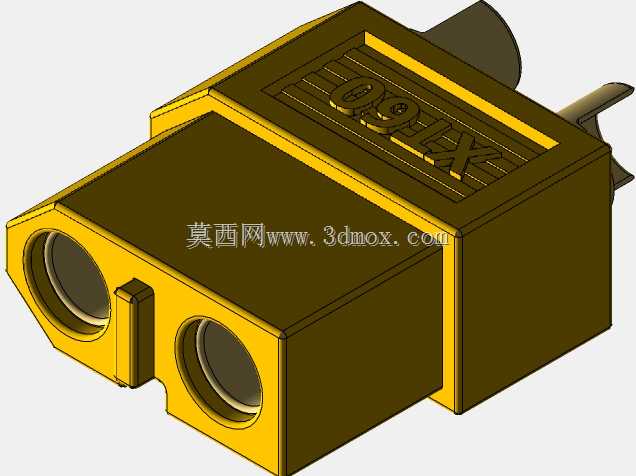

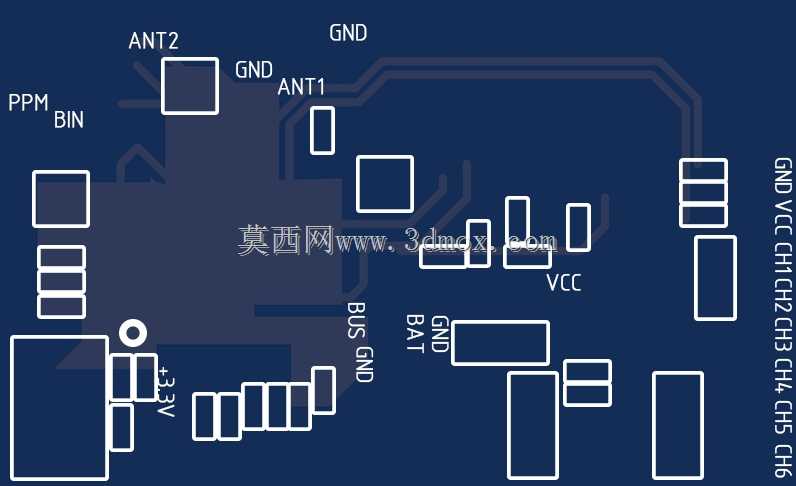

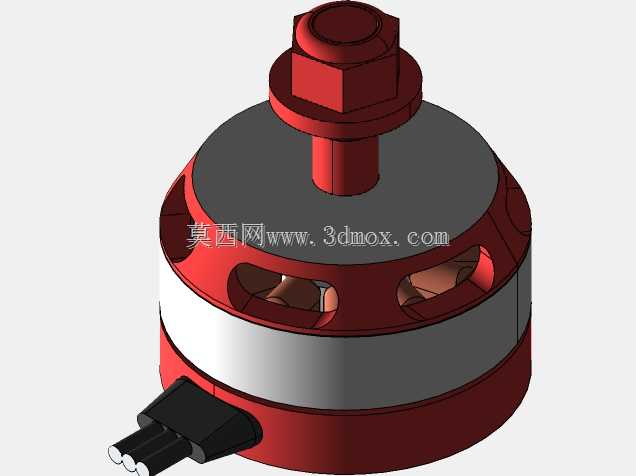

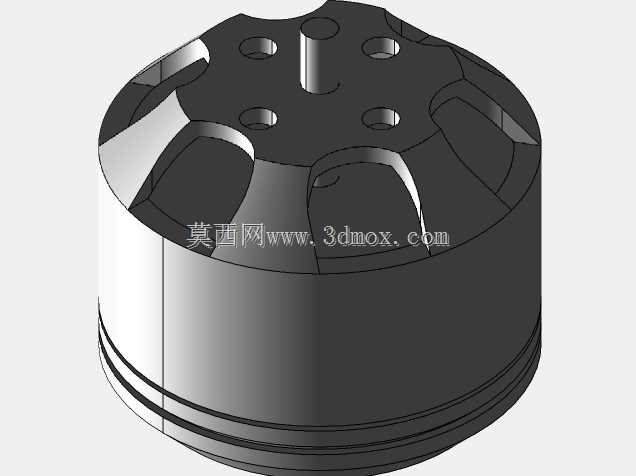

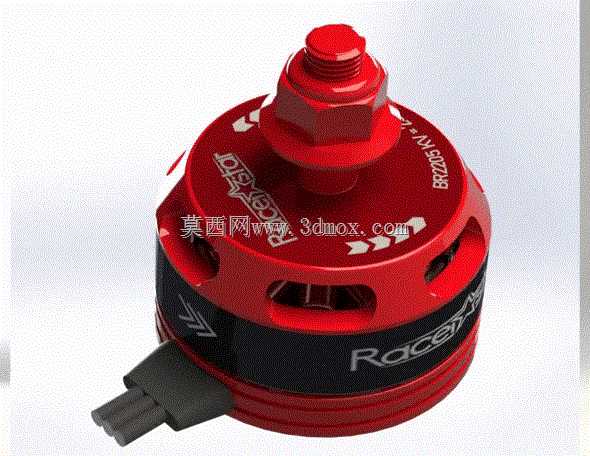

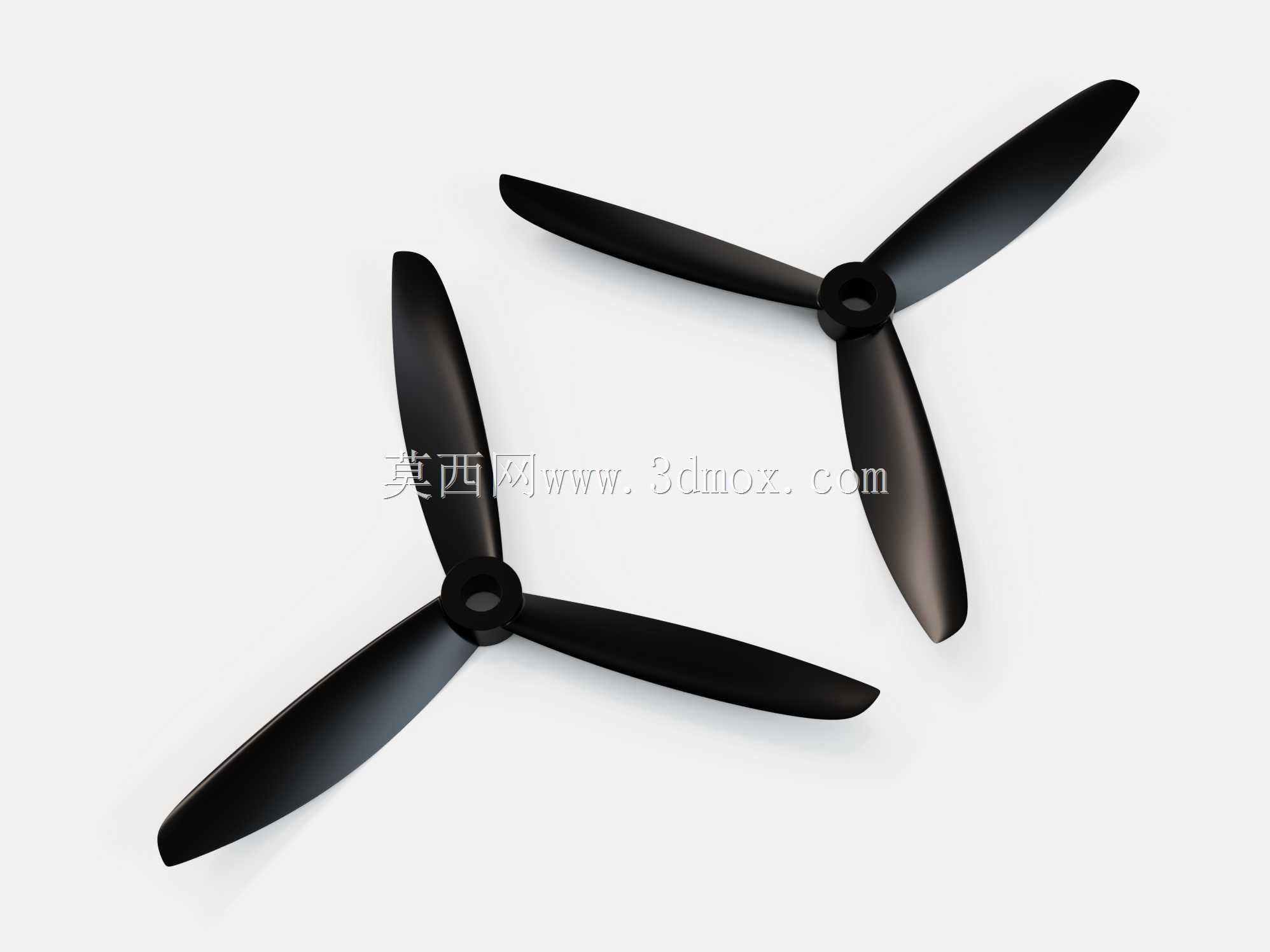

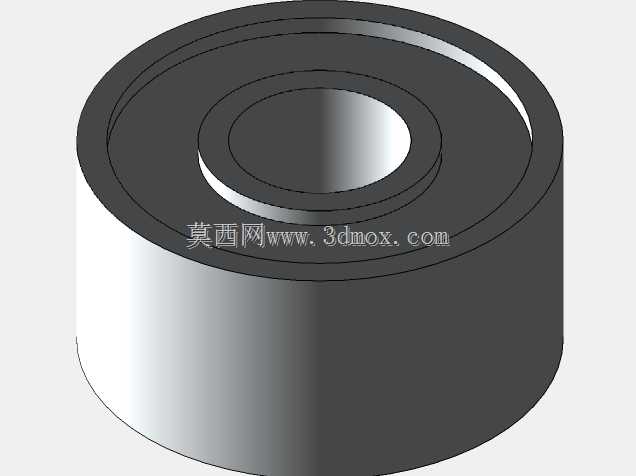

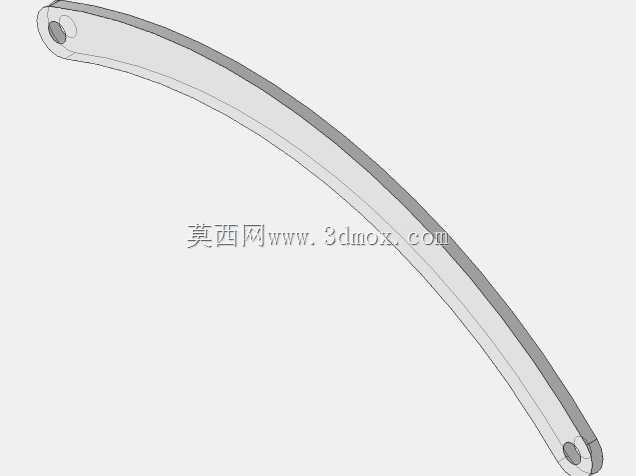

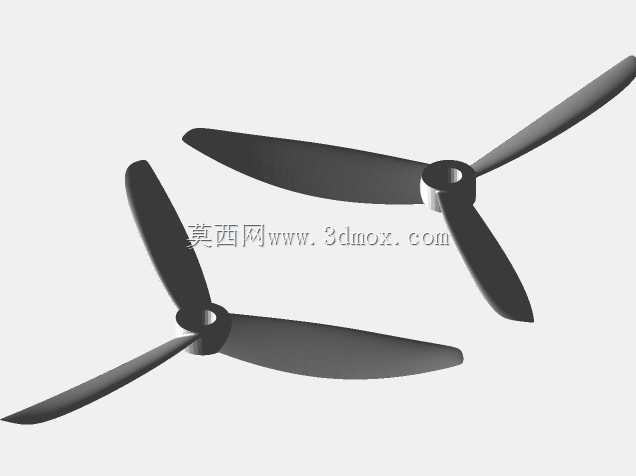

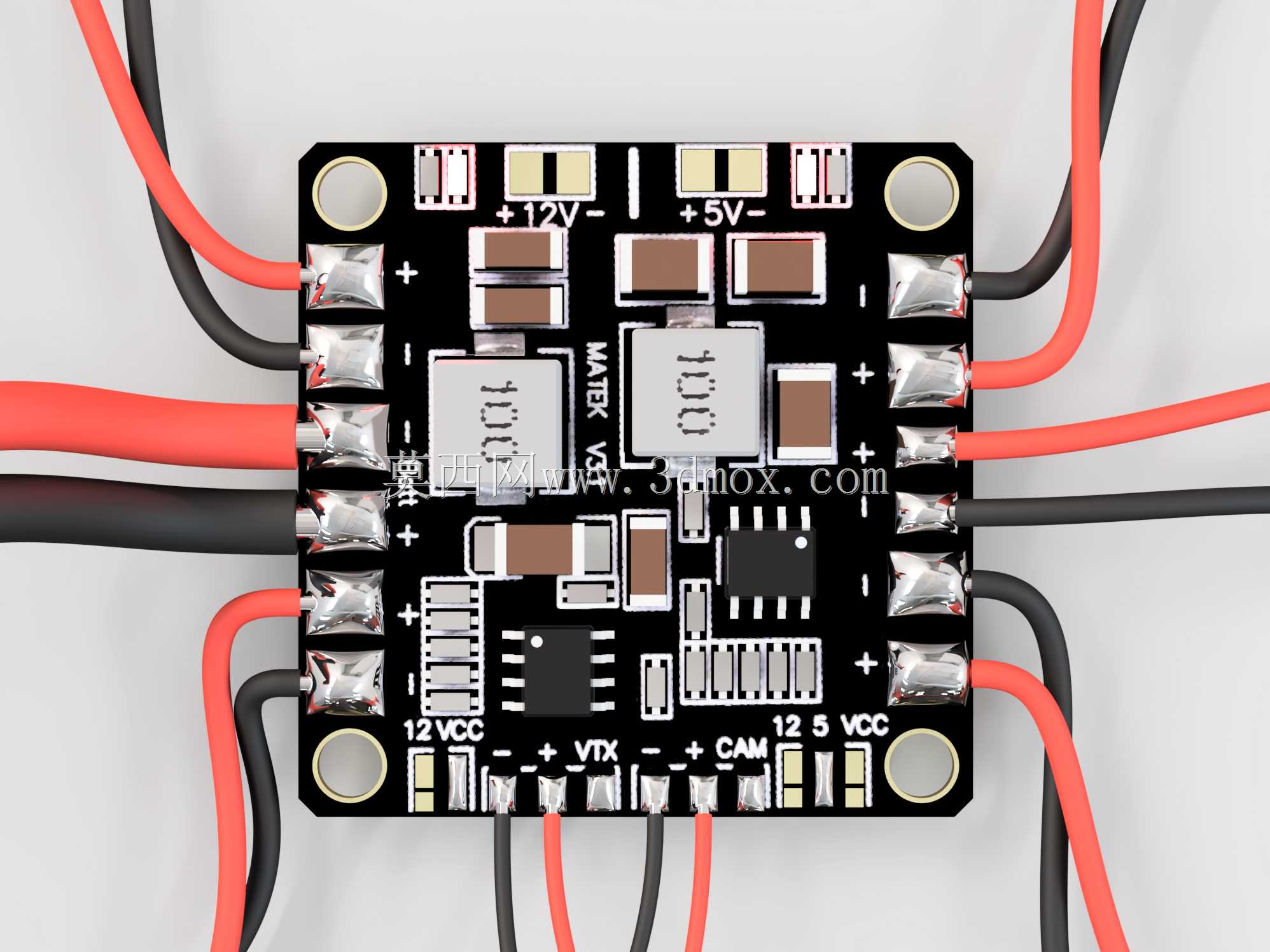

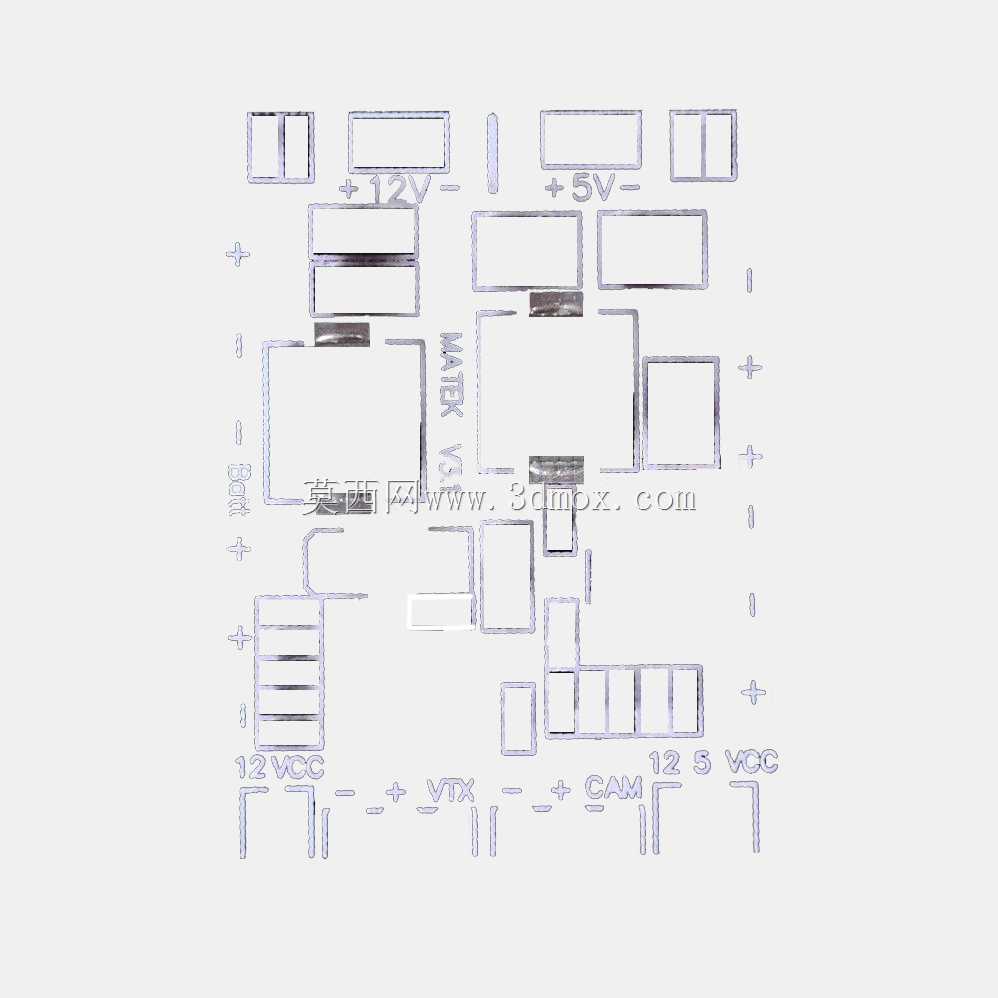

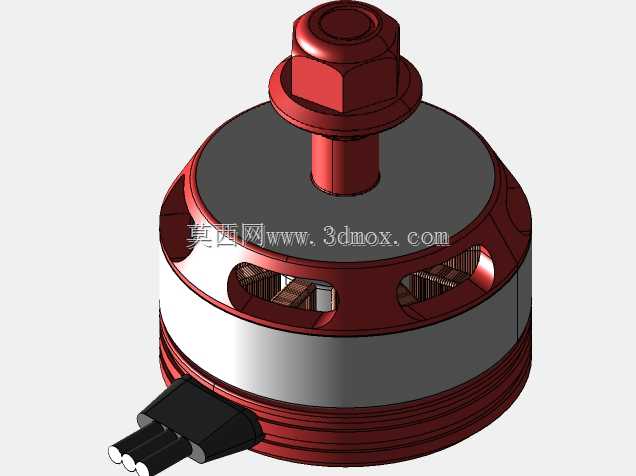

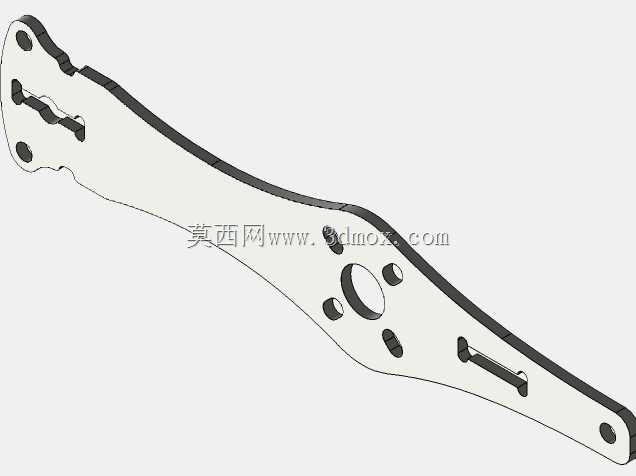

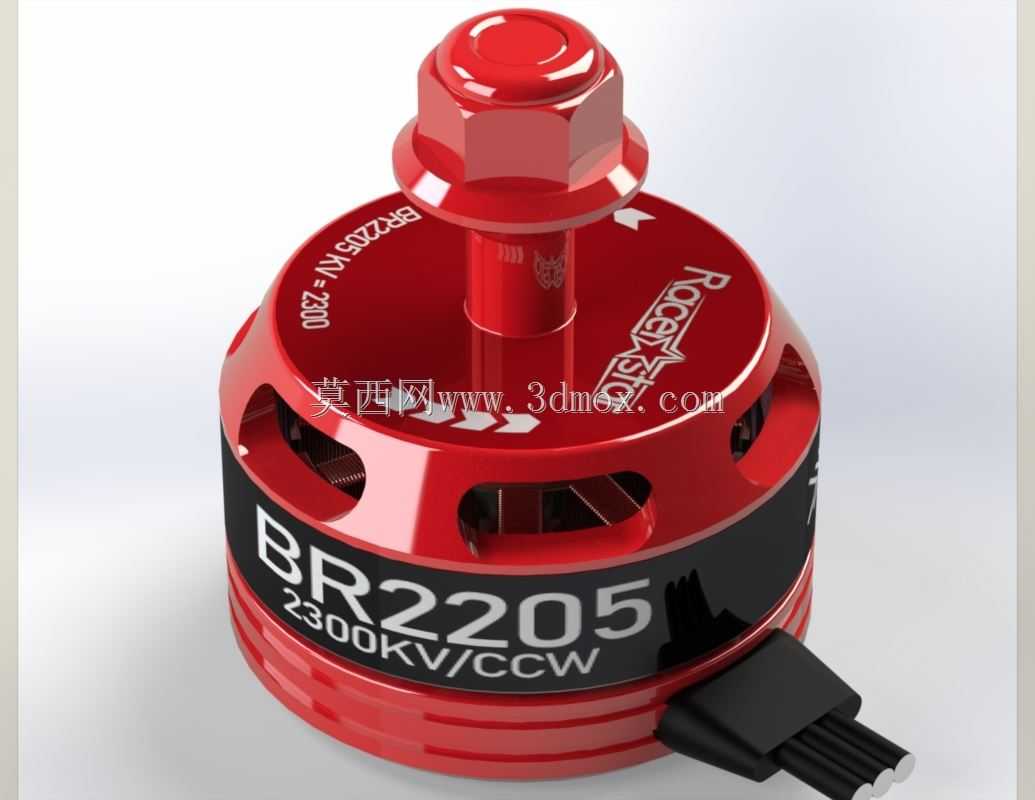

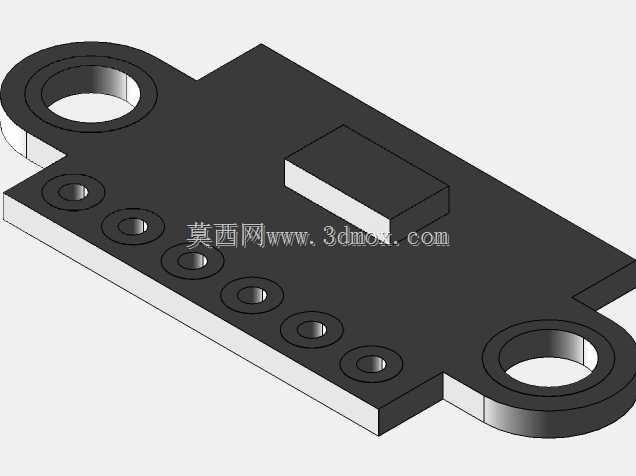

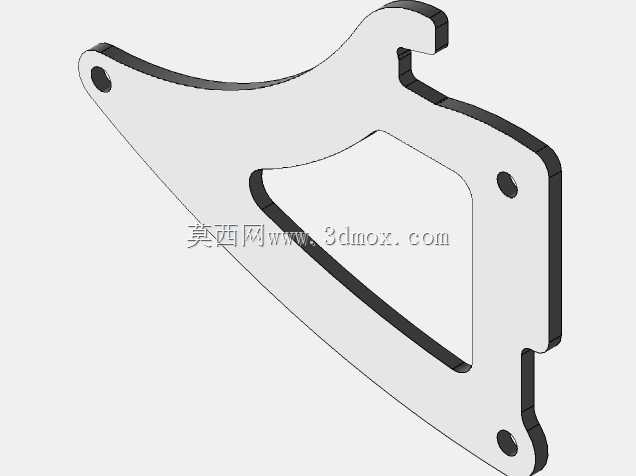

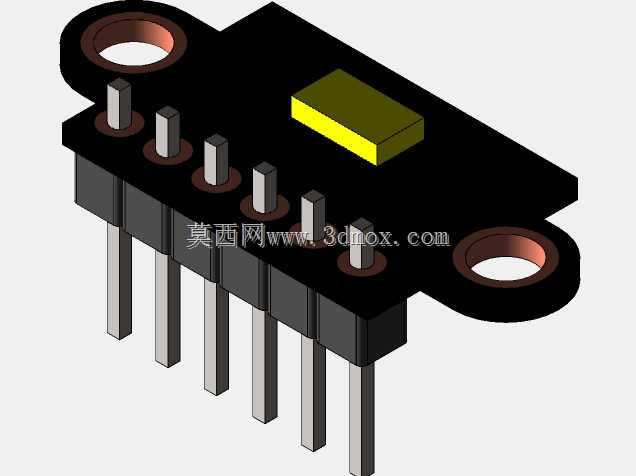

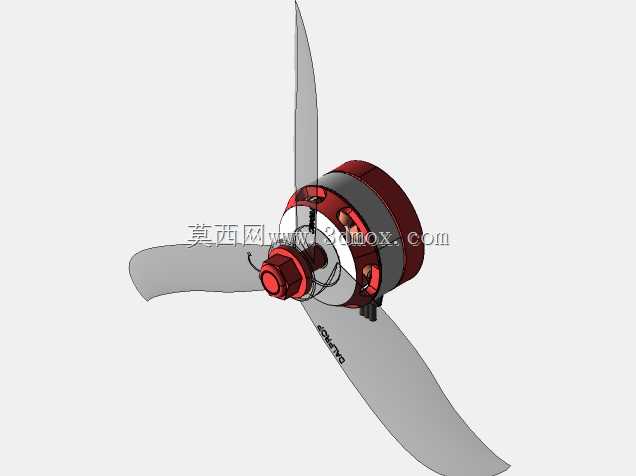

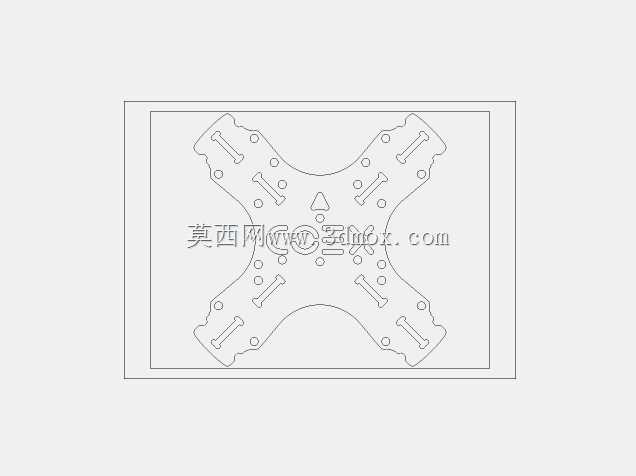

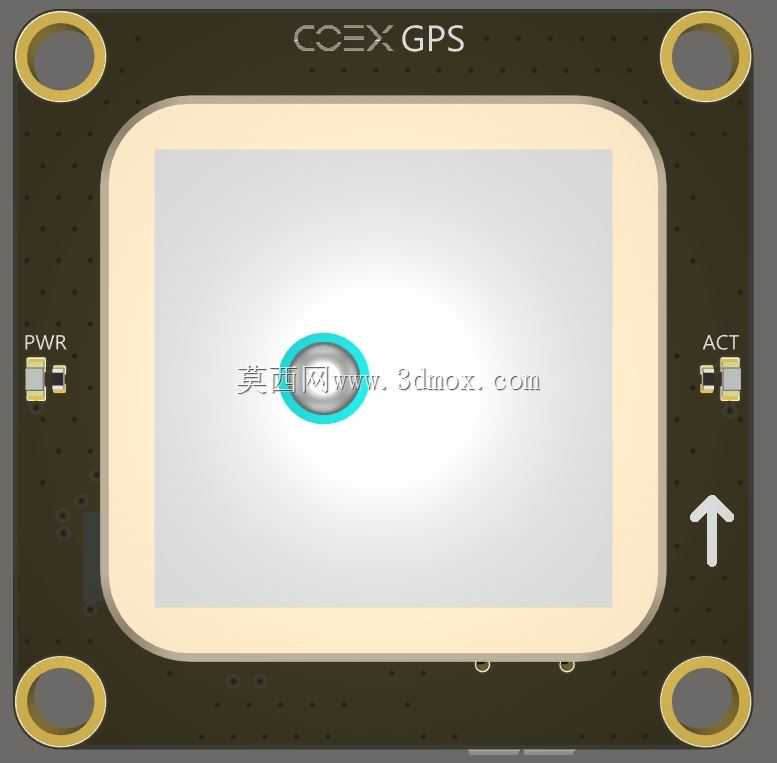

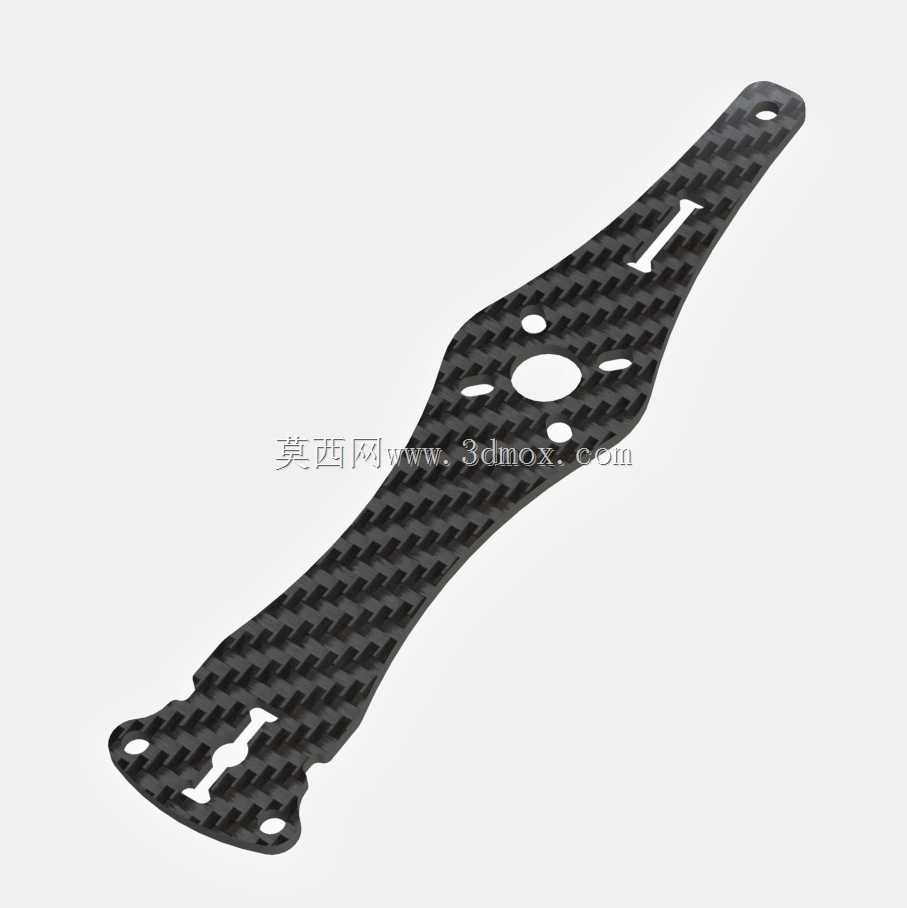

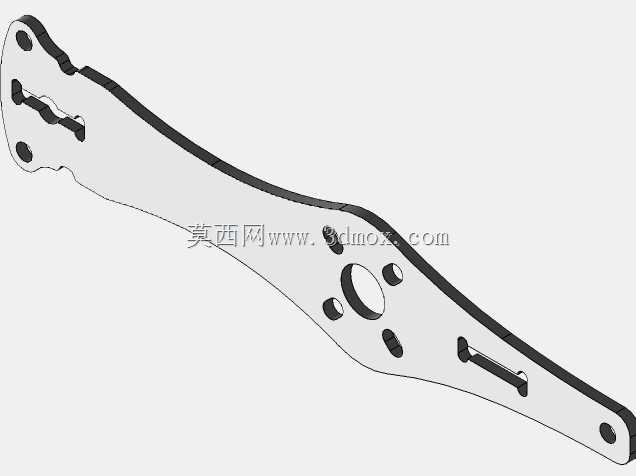

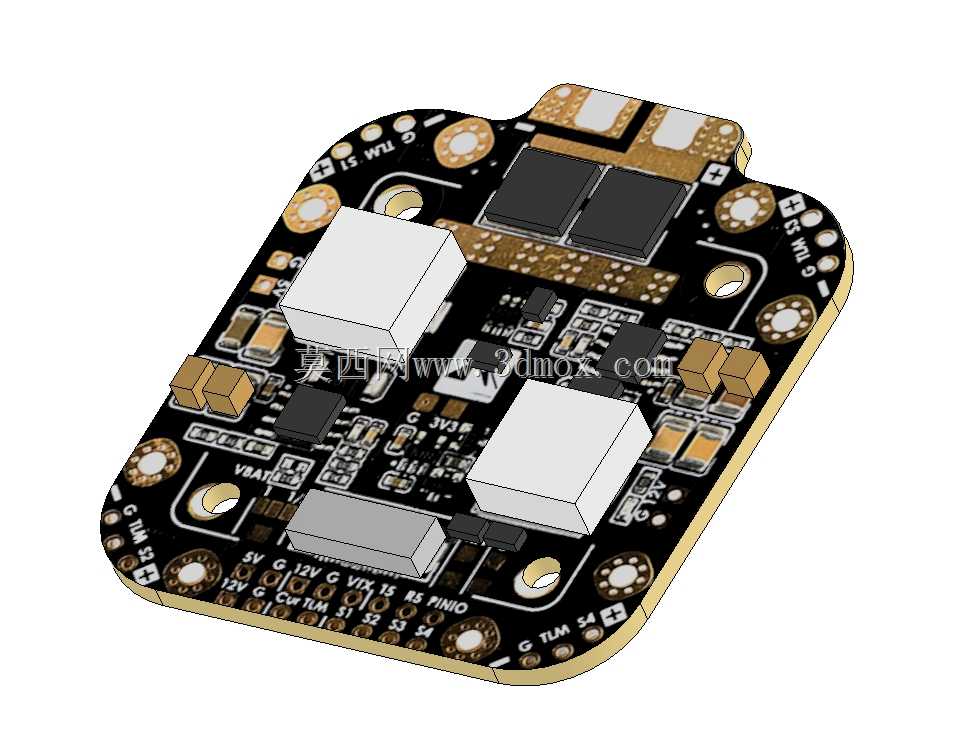

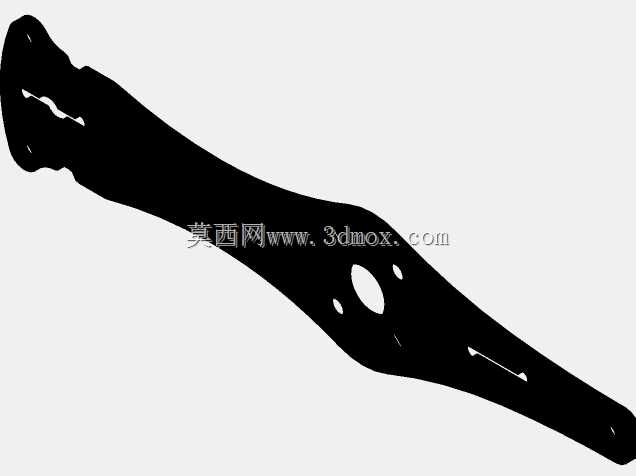

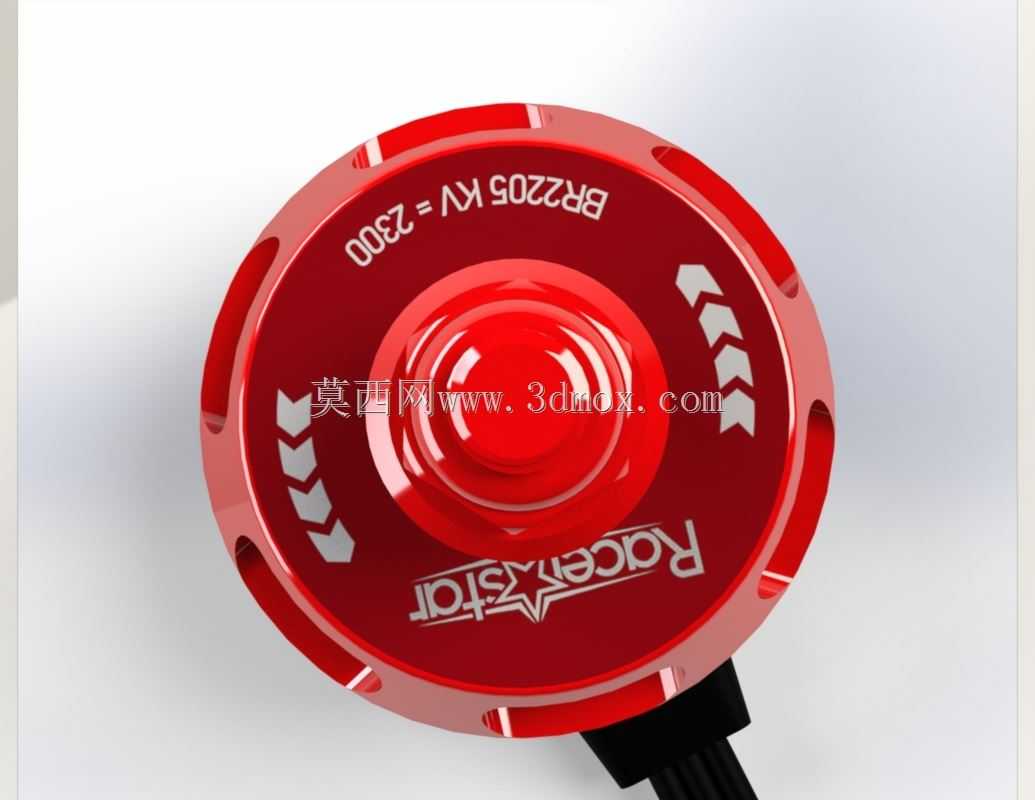

　　功能特性方面，整套组件的供电采用分路设计，动力回路与信号回路分开走线，电机运转时的电流波动不会干扰相机的图像采集，也不会导致飞控出现电压跳变的复位问题。镜头模组采用全局快门设计，在无人机快速机动飞行时不会出现画面拖影，配合大广角镜头可以实现第一视角的飞行画面回传，也能完成简单的视觉避障、光流定位功能，在无GPS信号的室内环境下，这套视觉组件配合飞控的光流算法可以实现稳定悬停，悬停精度可以控制在±10cm范围内，满足室内作业的精度要求。四个电机安装座采用三叶草构型的一体化支架，支架材质选用玻纤增强尼龙，在保证结构强度的同时降低整体重量，每个电机座上都预留了螺丝孔位，适配2204、2206系列的常用无刷电机，安装时电机线可以直接穿过支架中心的过孔连接到电调，外露线材长度控制在5mm以内，减少飞行过程中的风阻。

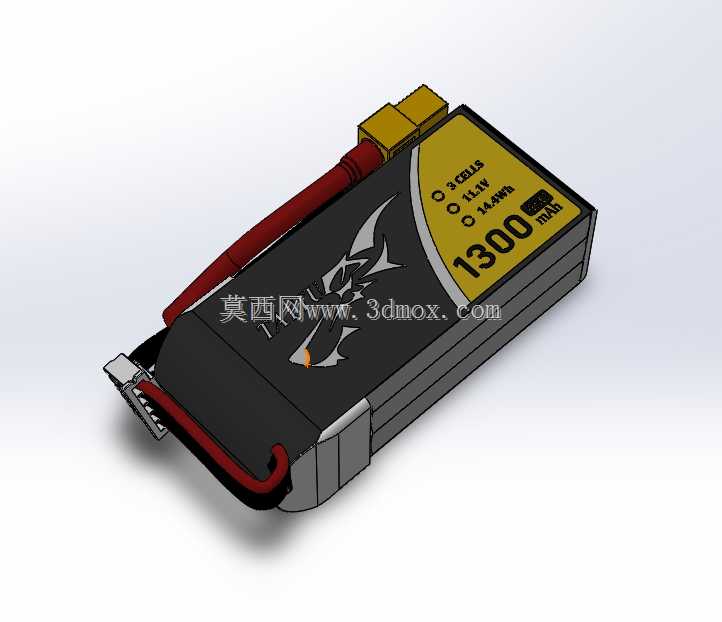

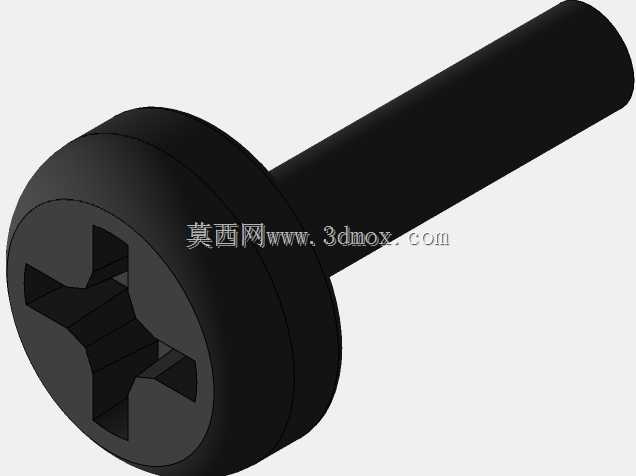

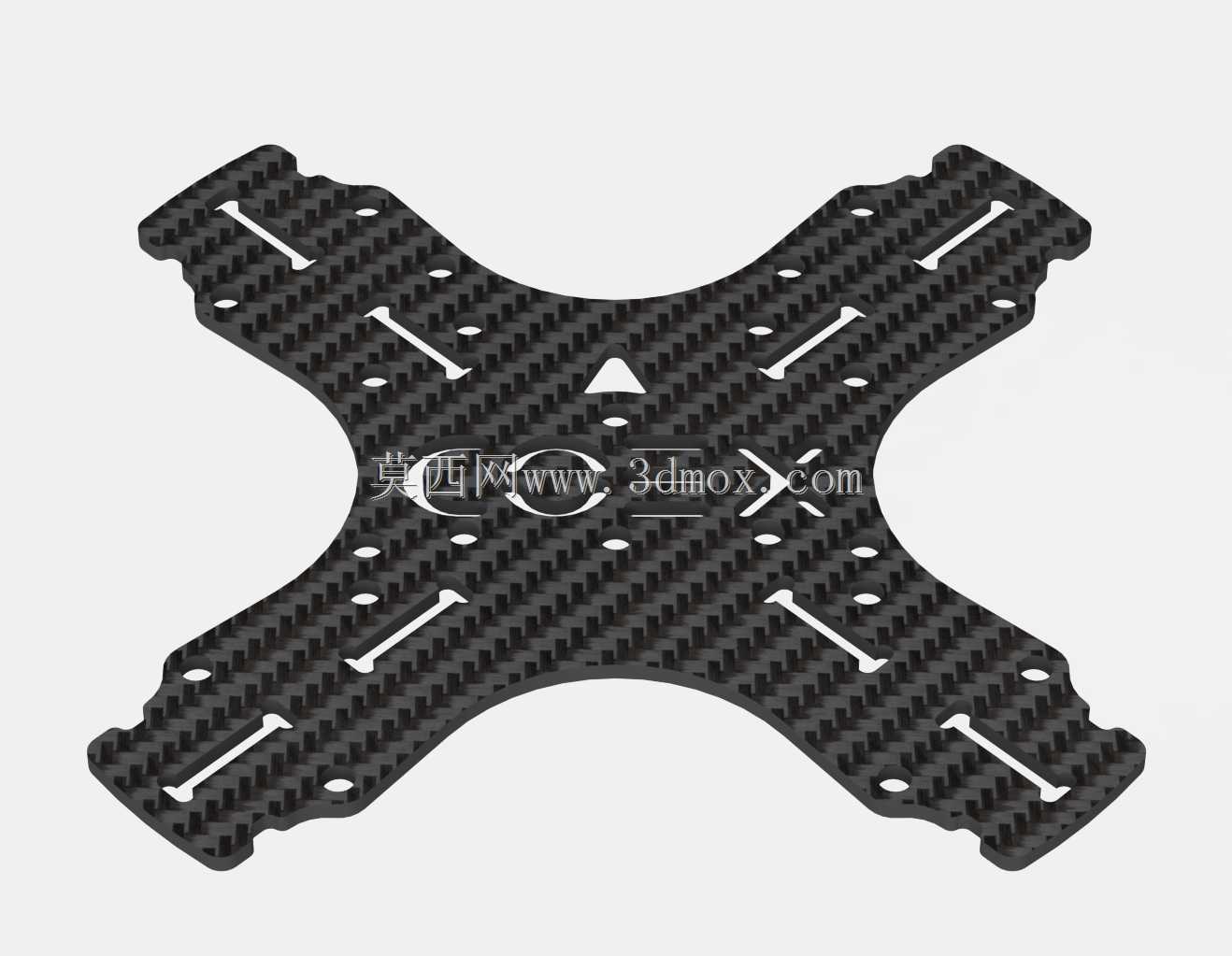

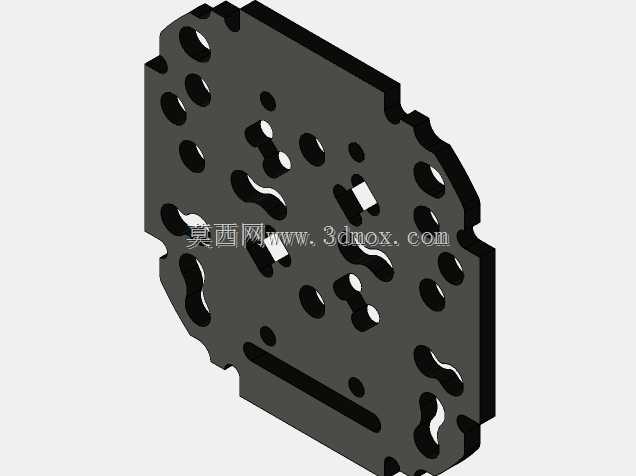

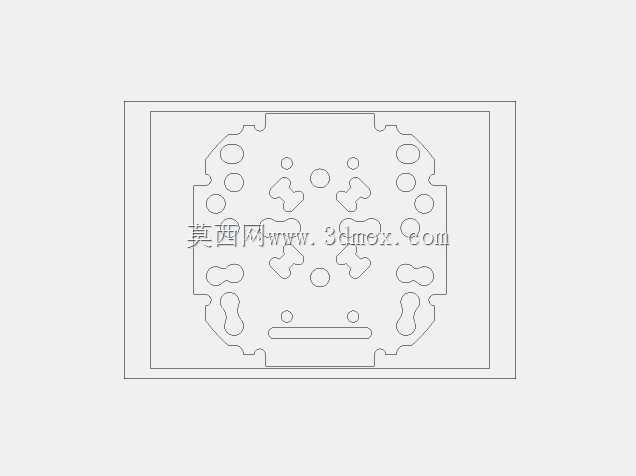

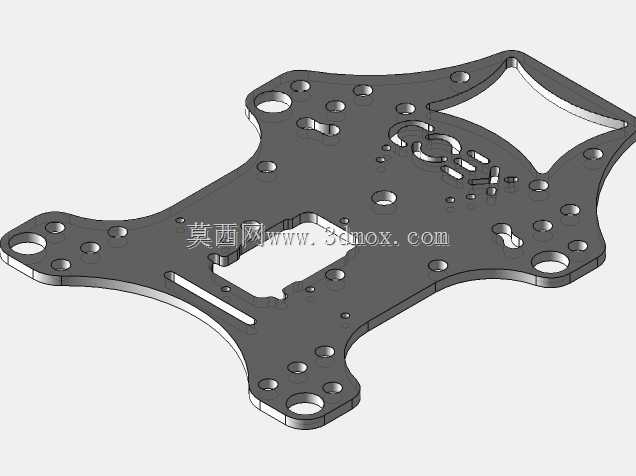

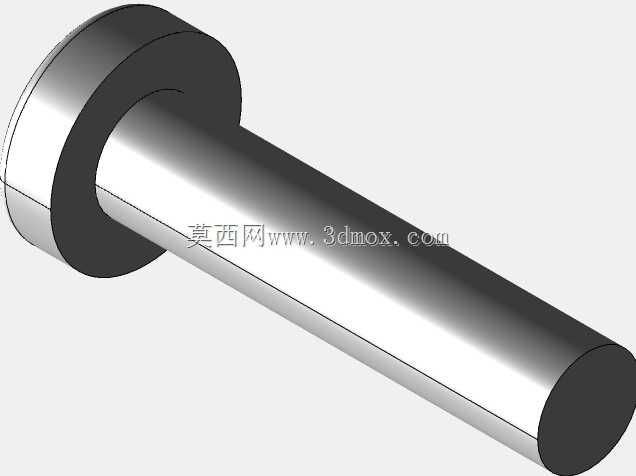

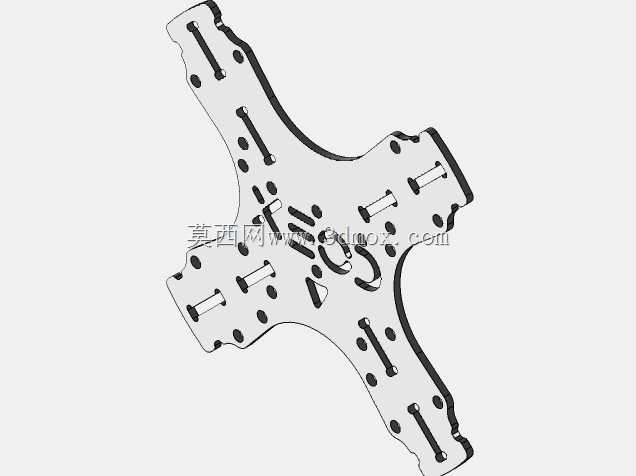

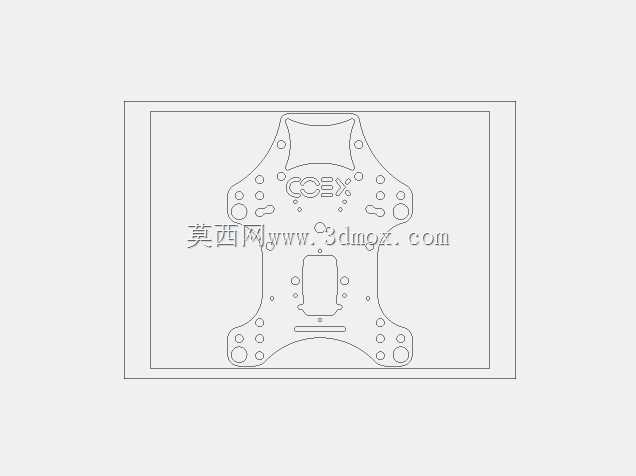

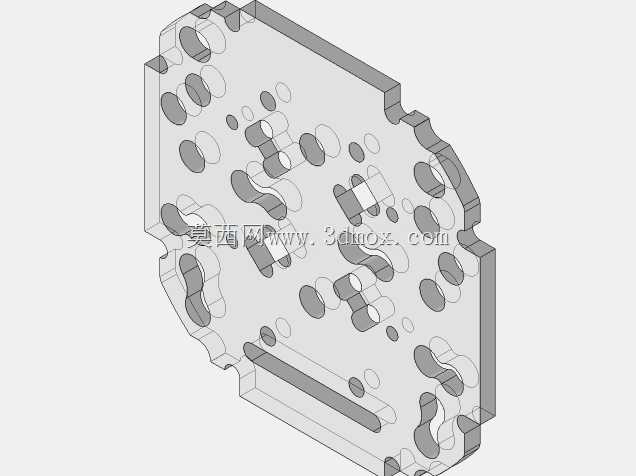

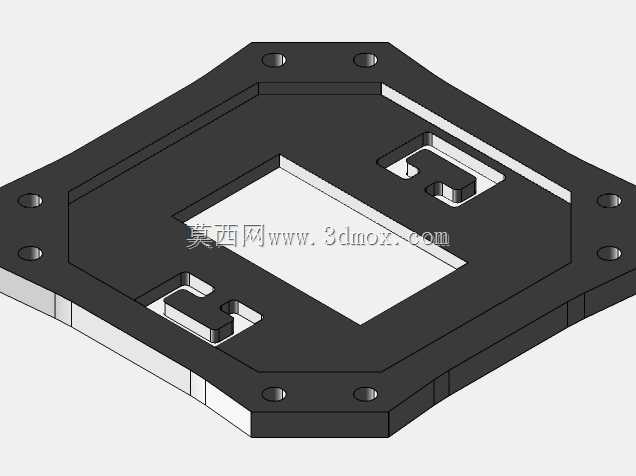

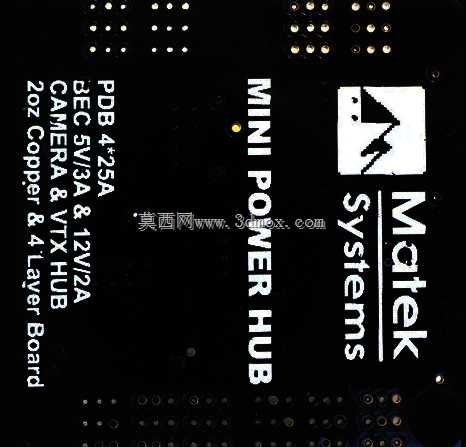

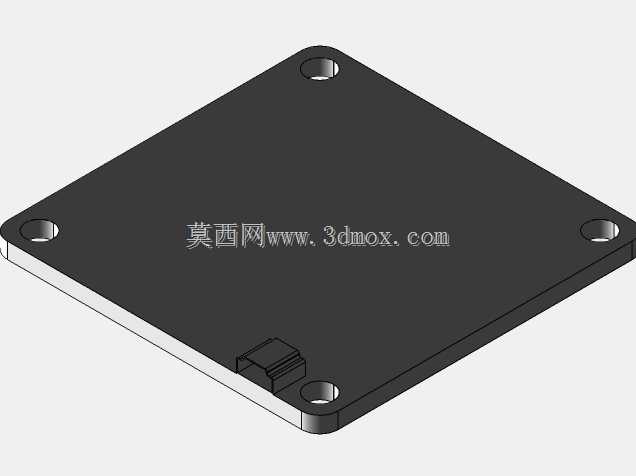

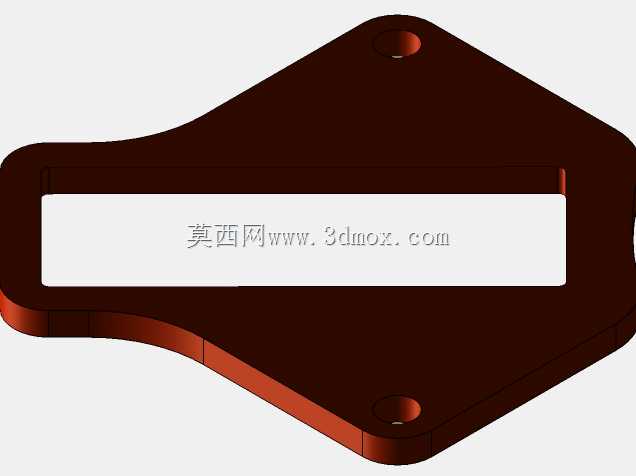

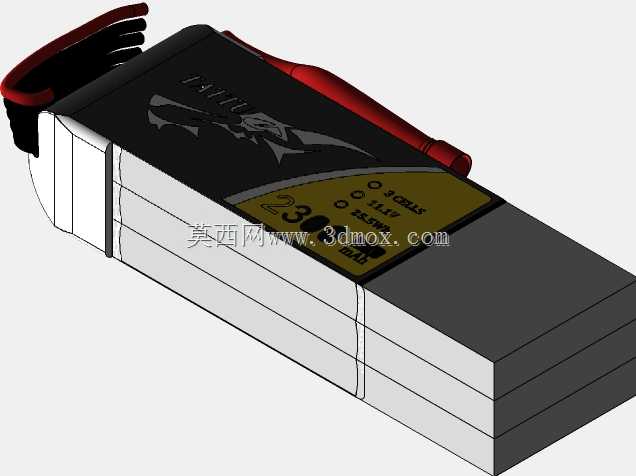

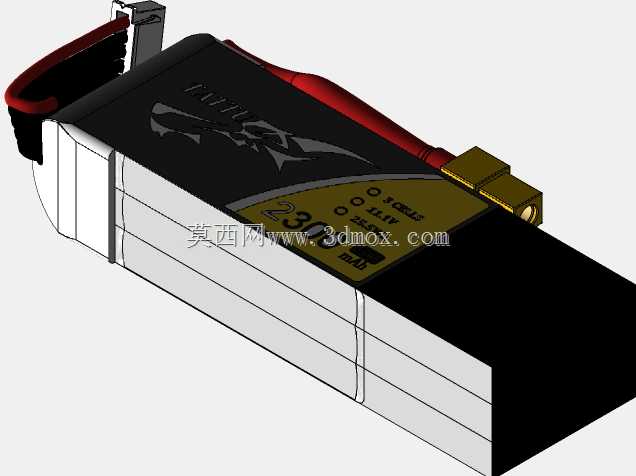

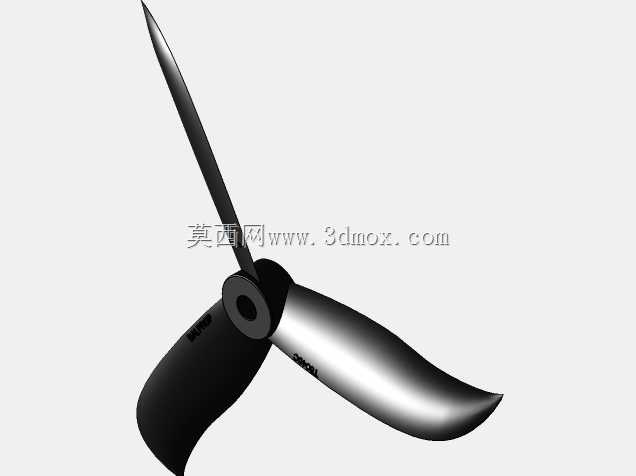

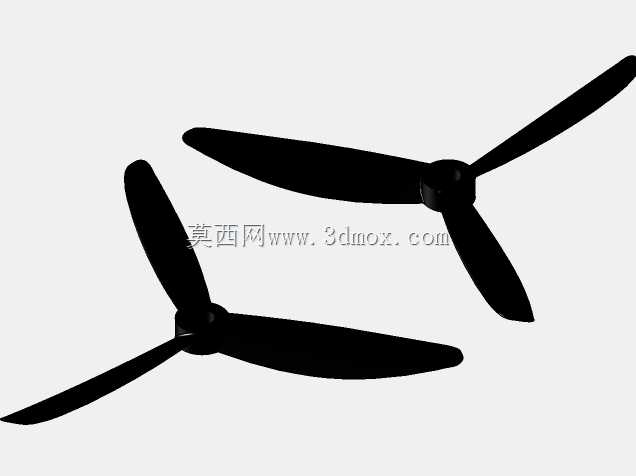

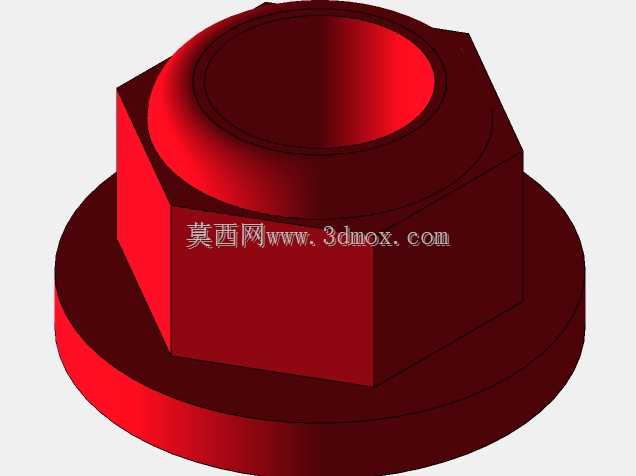

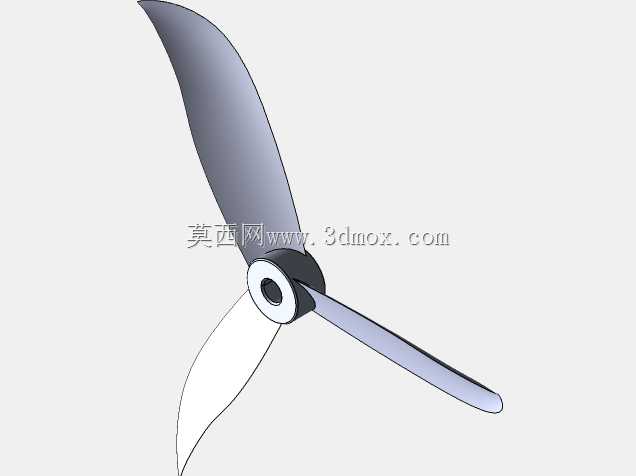

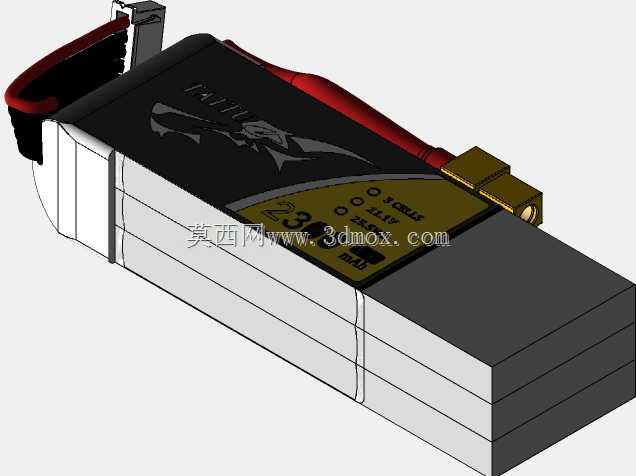

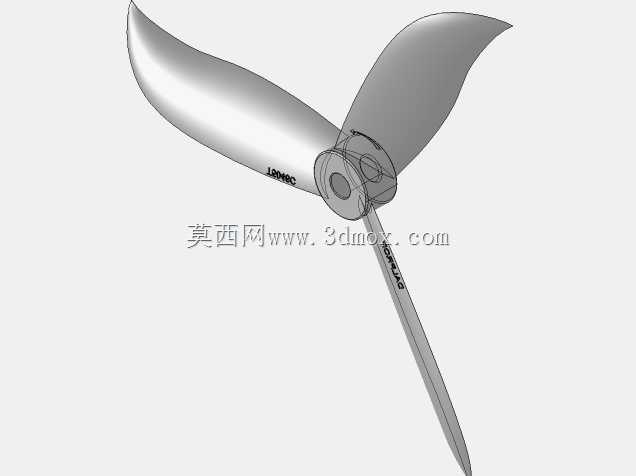

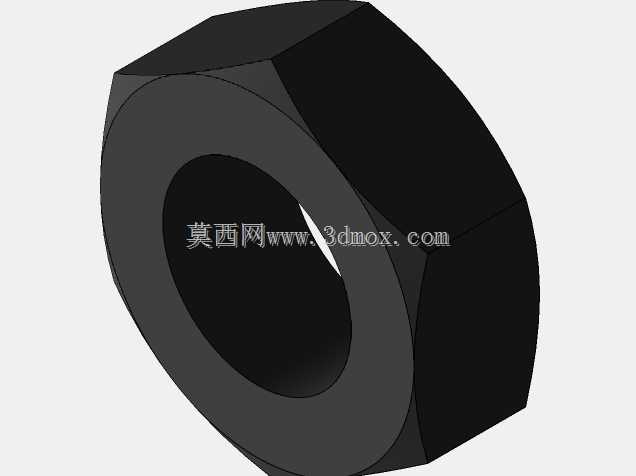

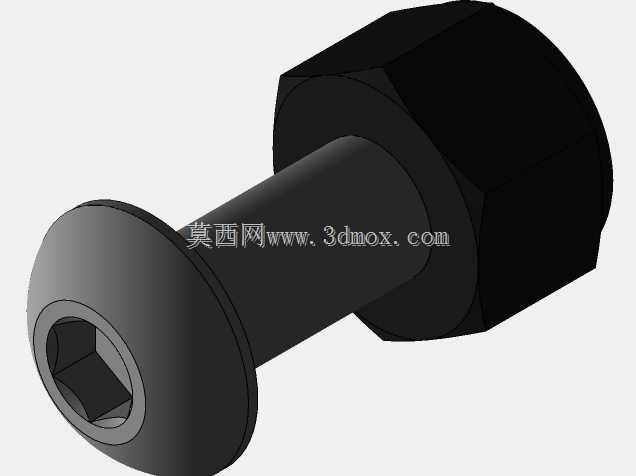

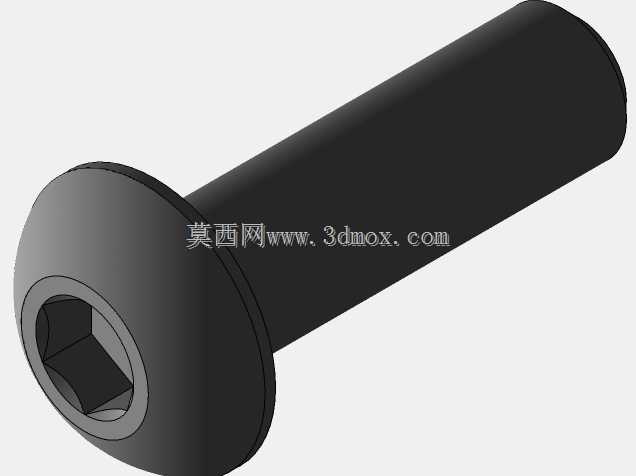

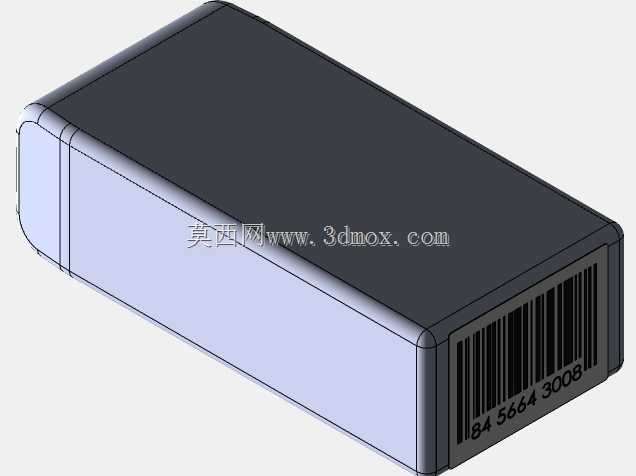

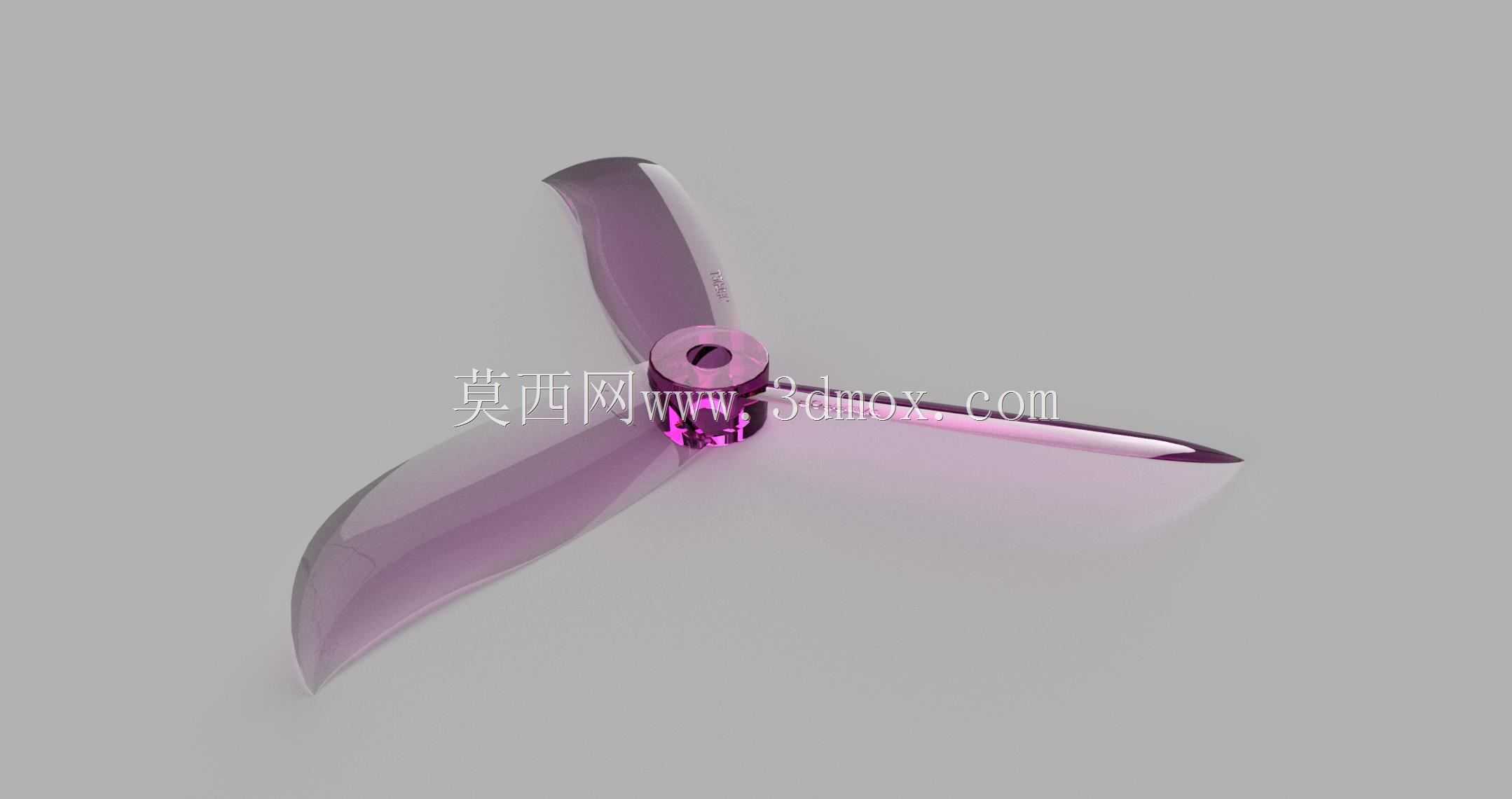

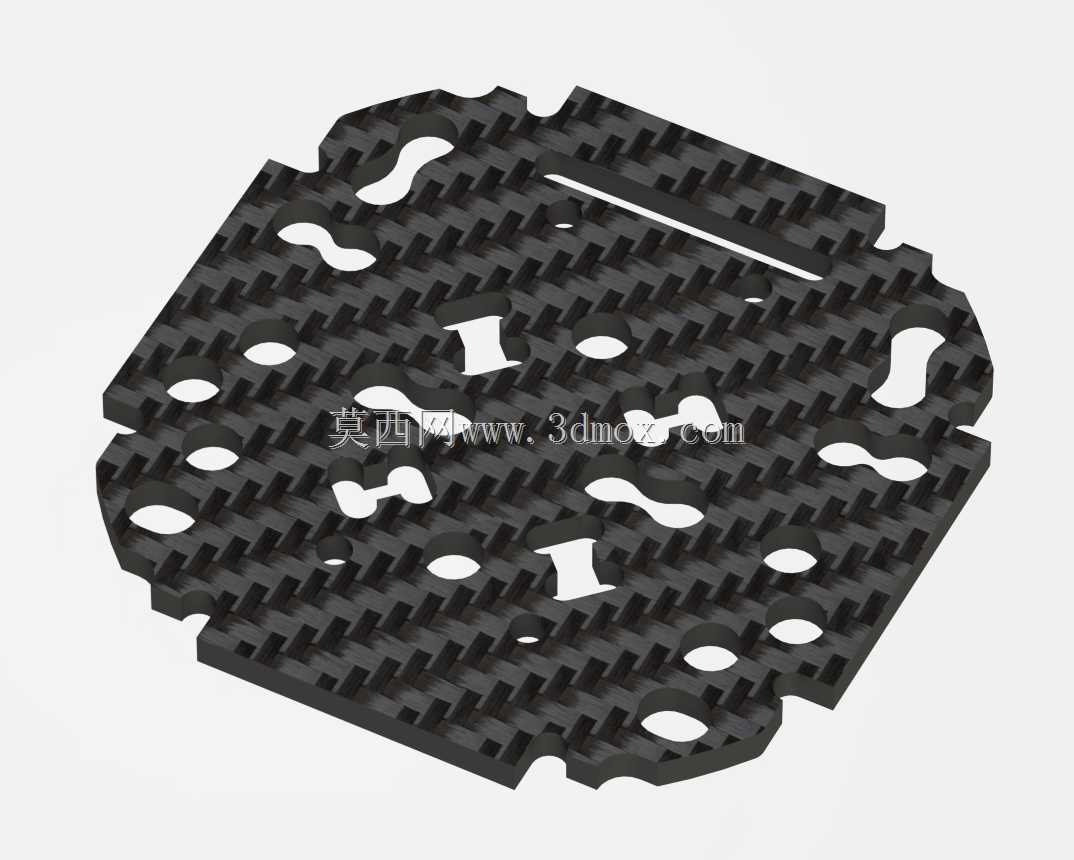

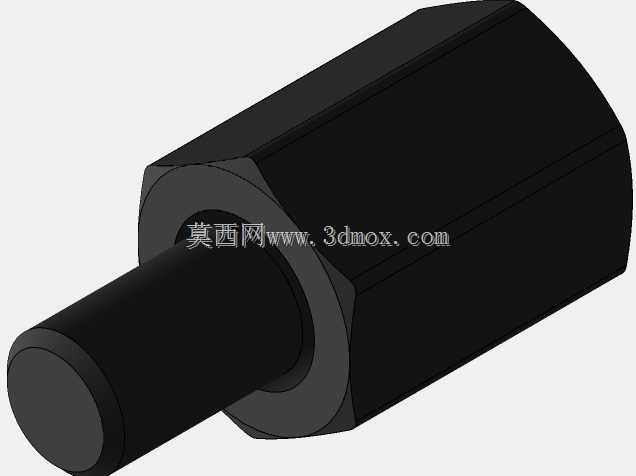

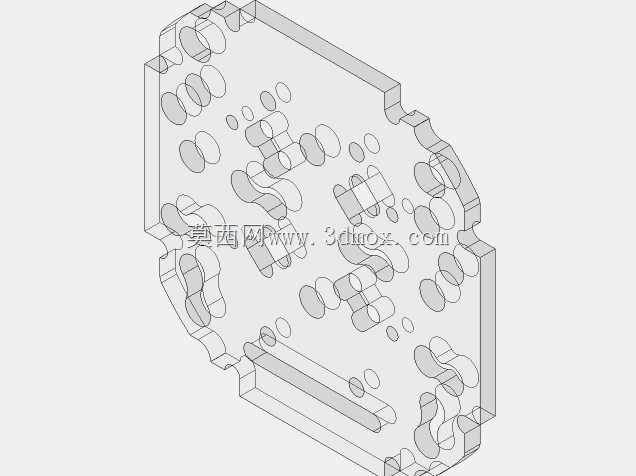

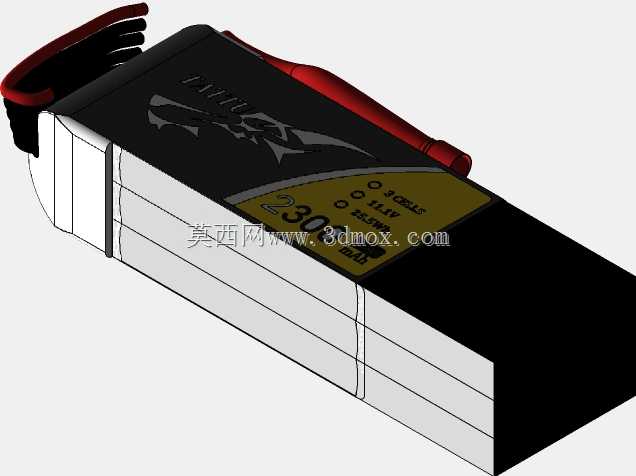

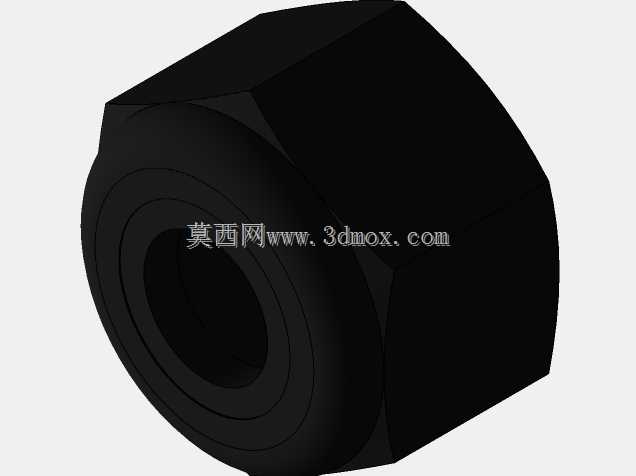

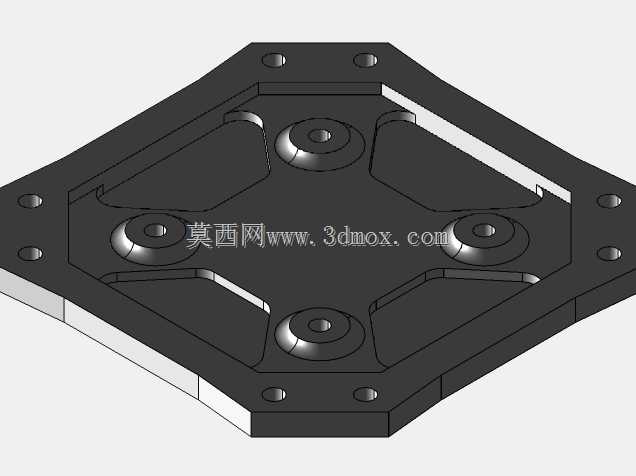

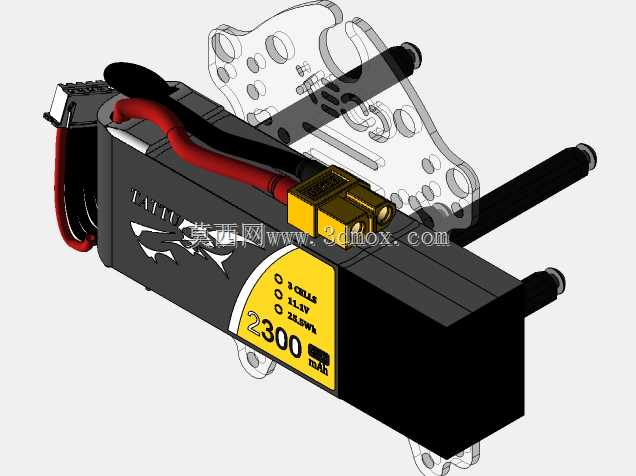

　　外形尺寸与安装边界上，整套组件的安装基准面为下层的碳纤底板，底板长宽尺寸为90mm90mm，四个角预留了M3的安装孔，孔位间距为80mm80mm，适配市面上绝大多数3寸轴距的四旋翼机架，不需要额外打孔就能完成固定。组件整体高度为42mm，镜头最高点距离底板的高度为38mm，装机后镜头不会被机架的机臂、螺旋桨遮挡，拍摄画面不会出现暗角。安装时需要注意，整套组件的重心落在底板的几何中心位置，装配时不需要额外调整配重，电池安装在底板下方时，整机重心可以保持在桨平面的中心位置，飞行时不会出现偏航力矩。组件上所有的螺丝安装位都做了沉孔设计，螺丝锁紧后头部不会突出安装面，避免刮碰到线材或者其他机载设备，镜头的最外圈做了倒角处理，轻微磕碰时不会直接损伤镜头镜片，日常作业中的小擦碰不会导致镜头光轴偏移，减少外场作业的校准工作量。

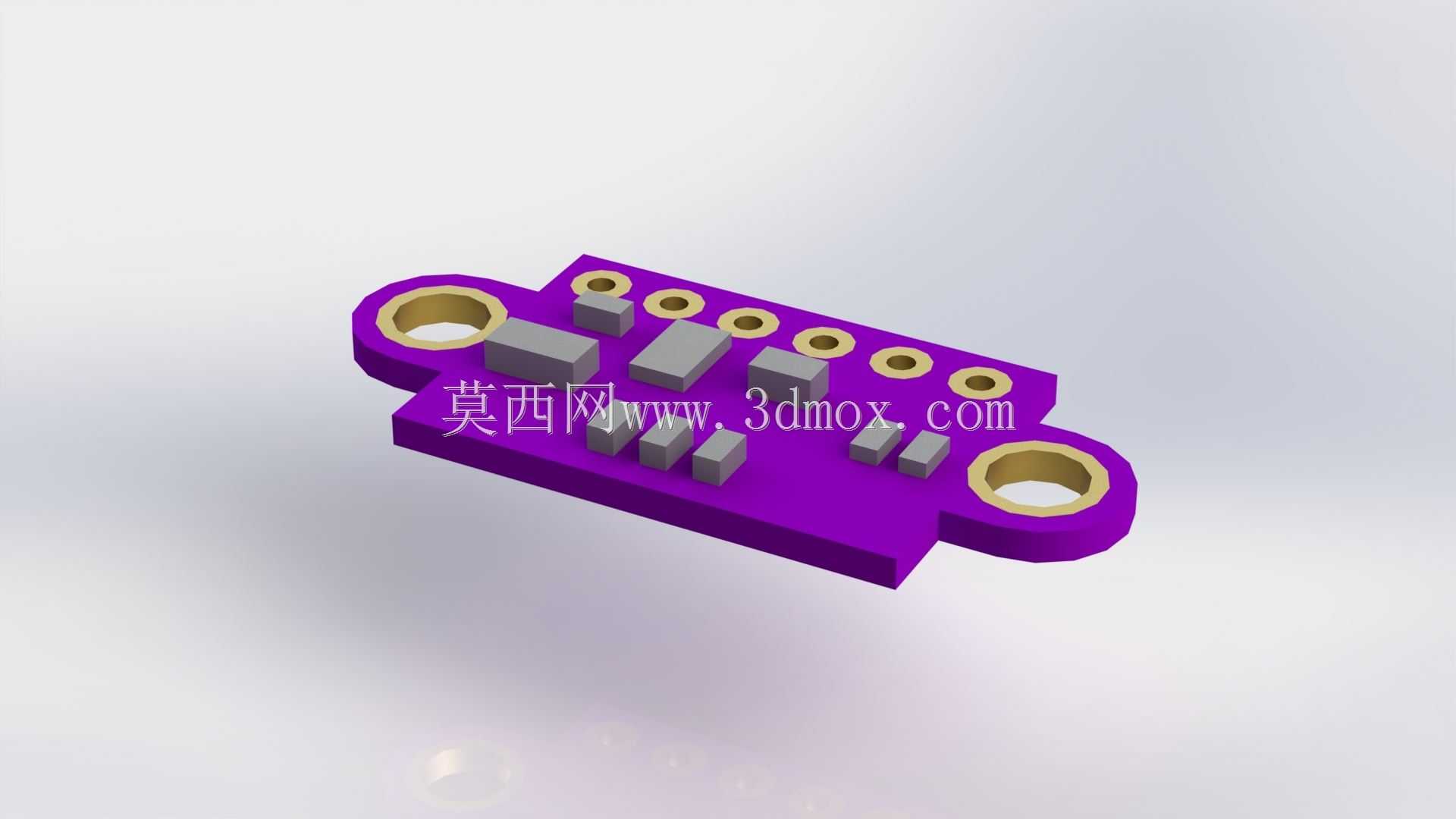

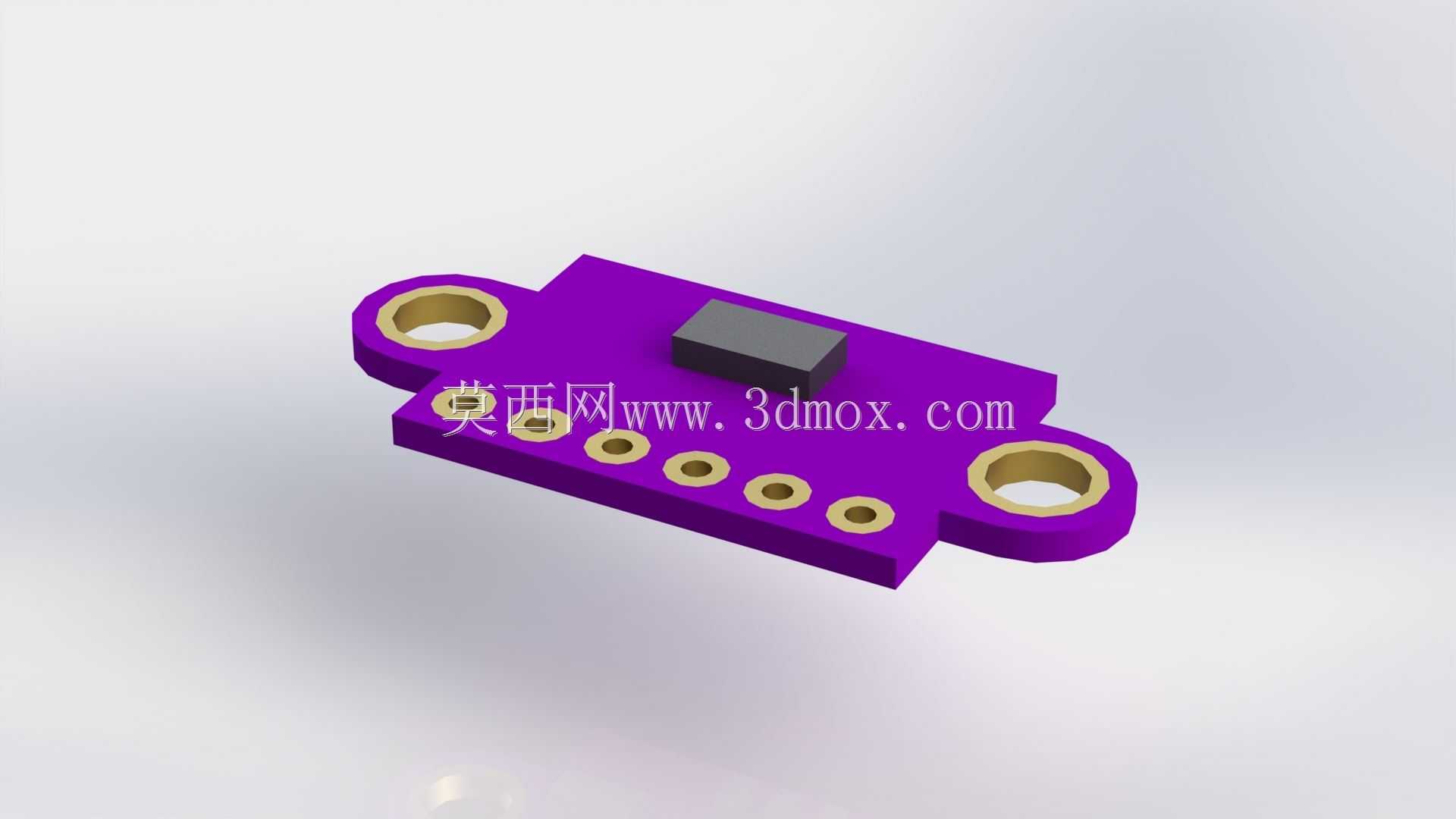

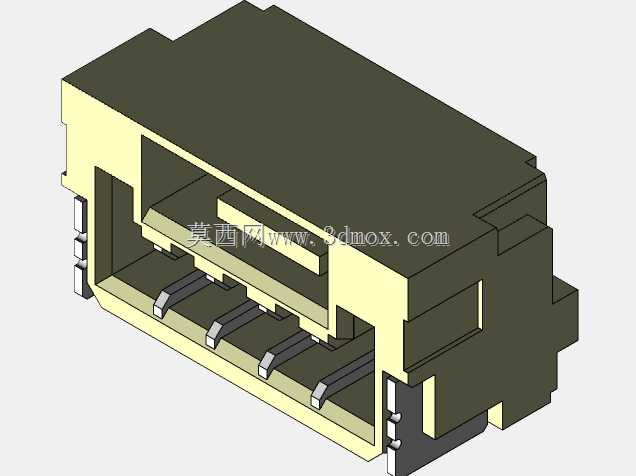

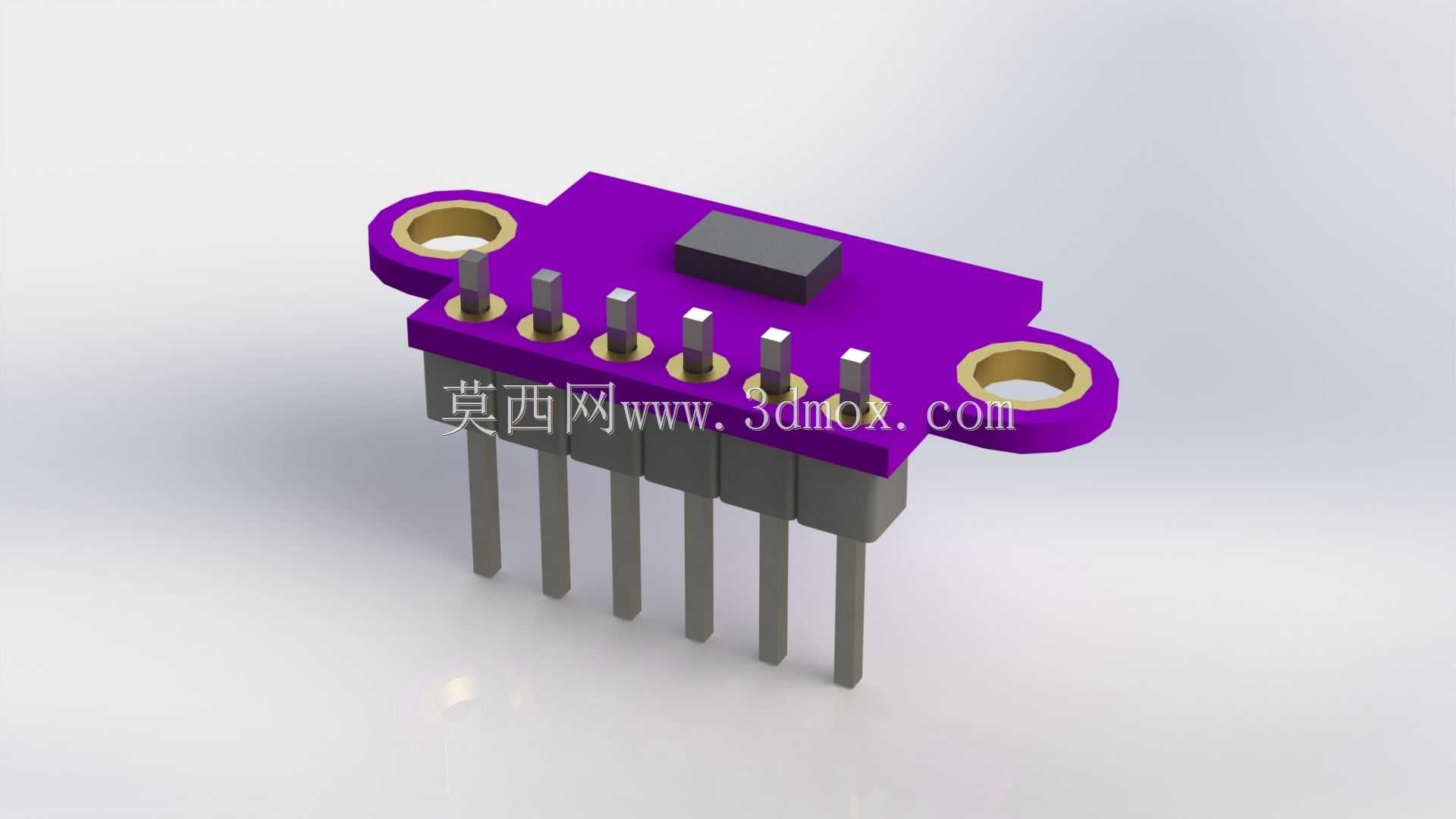

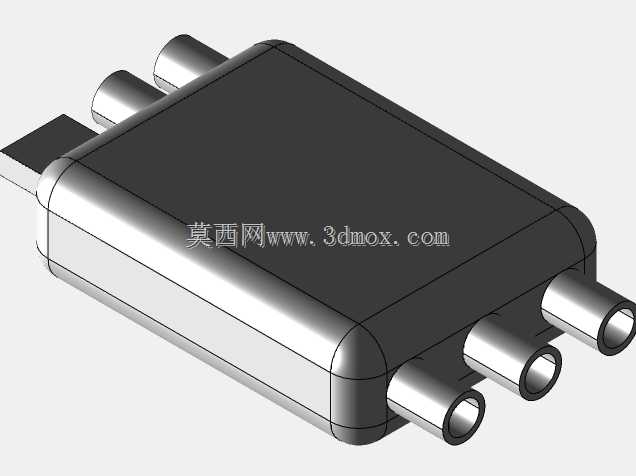

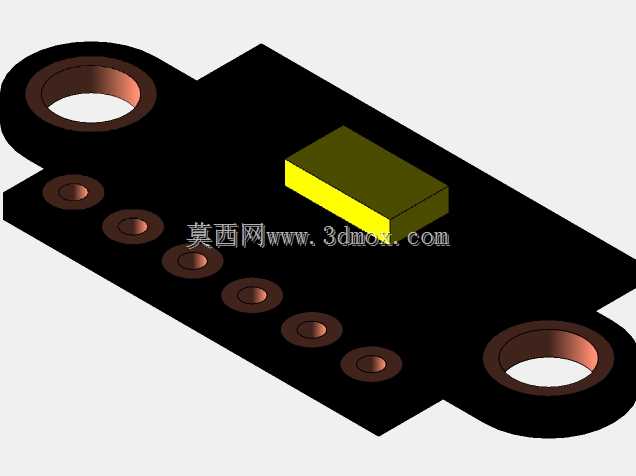

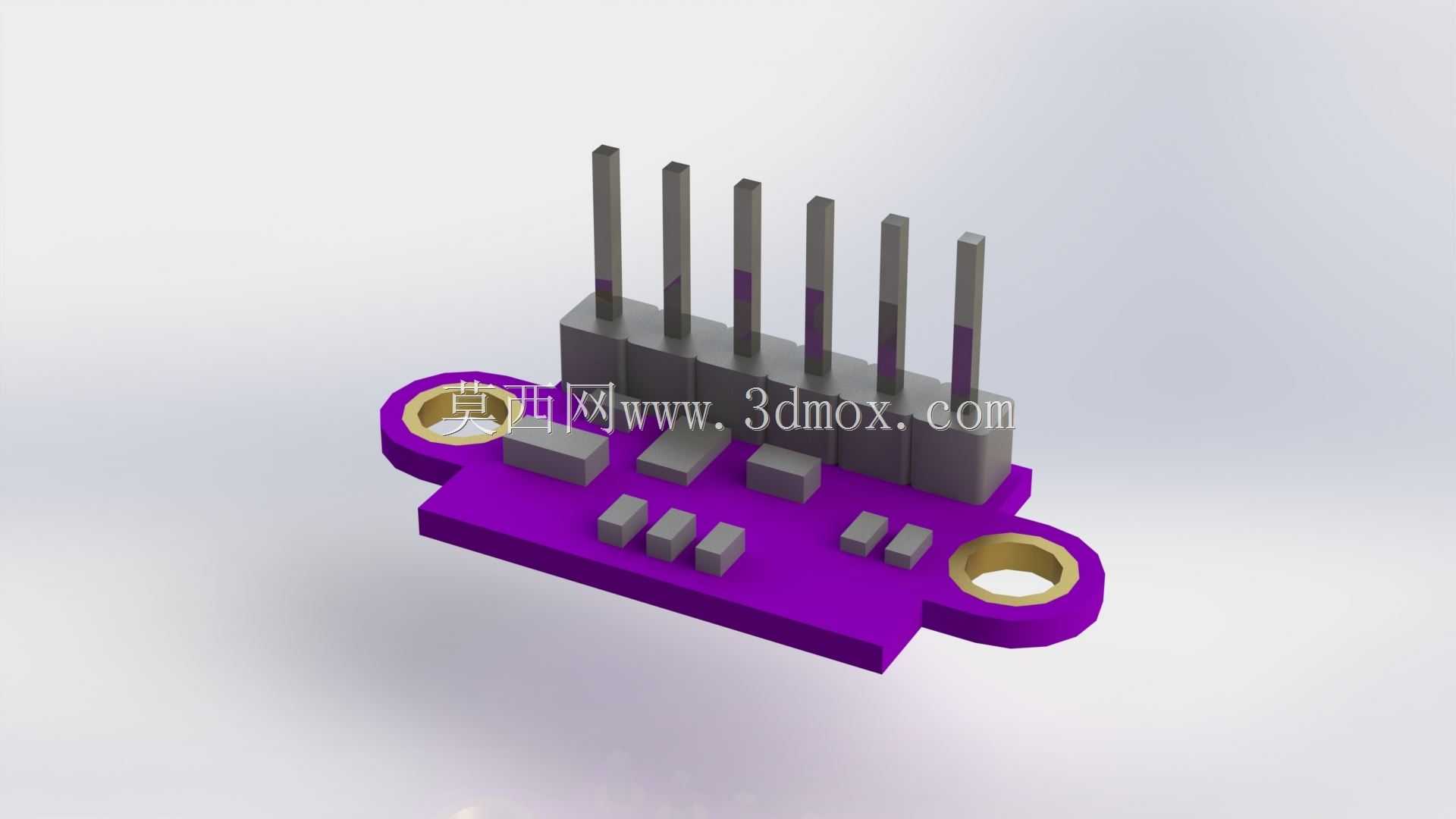

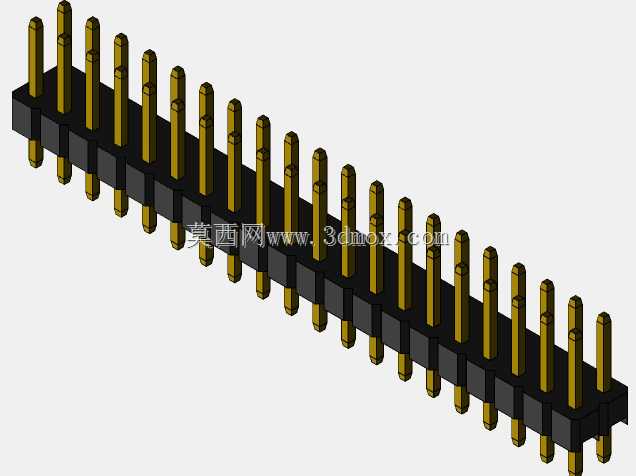

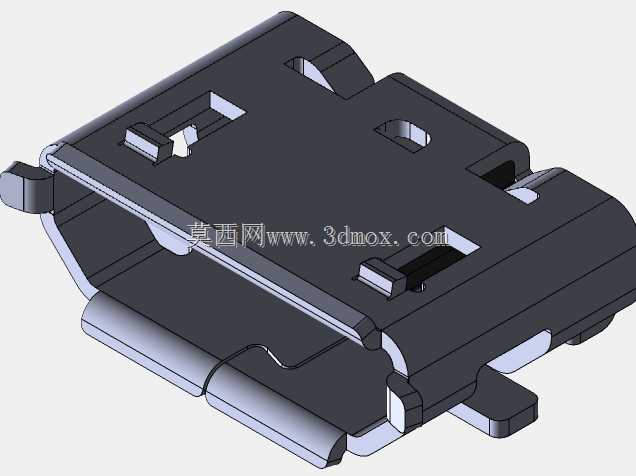

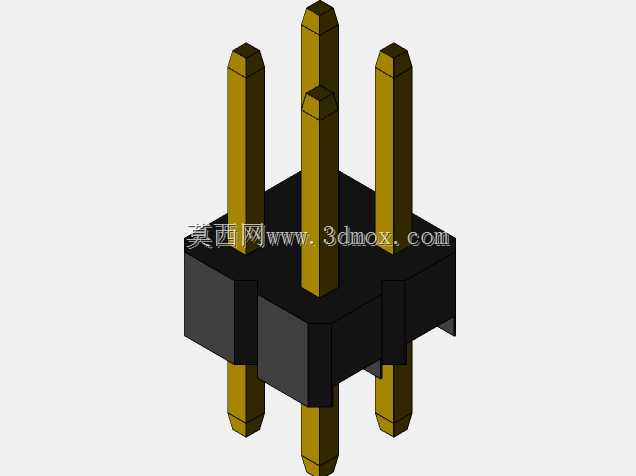

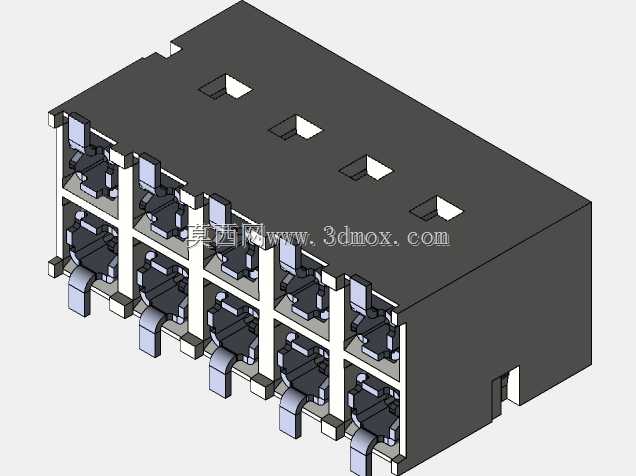

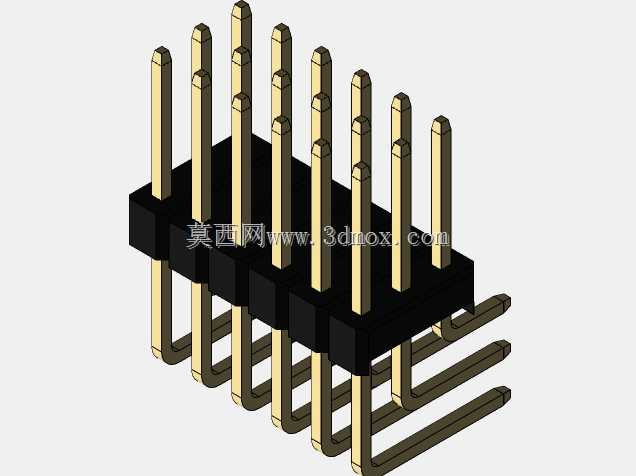

　　实际装配过程中，这套组件的所有安装接口都做了防呆设计，飞控、树莓派、电调的接口位置都有对应的限位结构，不会出现插反接口的问题，新手装机也能在短时间内完成整套组件的组装。组件上预留了扩展安装位，可以根据作业需求加装LED补光灯、微型激光测距模块，扩展接口直接连接到树莓派的IO引脚，不需要额外焊接线路就能完成功能扩展。在户外作业场景下，整套组件的工作温度范围覆盖-10℃到60℃，低温环境下镜头不会起雾，高温环境下电路板不会出现过热保护，满足不同地域的作业需求。
