气动棘轮驱动核心棘轮换向头结构

在装配线、设备维保、重型机械拆装这类需要频繁完成螺纹紧固件锁紧拆卸的作业场景里，常规气动冲击扳手往往存在扭矩输出冲击大、容易损伤螺栓六角头、狭小空间内无法连续回转作业的痛点，而气动棘轮扳手的核心传动部件——棘轮头，正是解决这类作业痛点的关键结构。这套结构的设计初衷，是填补现有同类型模型缺失核心驱动逻辑的空白，没有追求完全可直接投产的工程化细节，而是把核心的单向间歇传动逻辑做了完整的结构呈现，方便结构设计从业者快速理解气动棘轮的传动本质，也能作为气动工具开发阶段的原理验证参考结构。

从实际功能特性来看，这套棘轮头结构核心是依托棘爪与棘轮齿的单向啮合特性实现动力传递：当气动驱动轴带动摆套做往复摆动时，棘爪在弹簧顶紧力作用下卡入棘轮的齿槽内，由于棘爪的齿形做了单向止逆设计，摆套往作业方向摆动时，棘爪会牢牢顶住棘轮齿带动输出轴同步回转，而摆套回程摆动时，棘爪会顺着棘轮齿的斜面滑过齿顶，不会带动输出轴反转，如此往复循环就能把气动马达输出的连续旋转或者往复摆动，转化为输出轴的单向间歇回转，实现狭小空间内不需要脱开扳手就能连续拧动紧固件的作业需求。和手动棘轮扳手相比，气动驱动的棘轮头不需要人力施加摆动力，只需要握持工具对准紧固件即可，作业效率能提升数倍，尤其适合汽车总装线底盘螺栓紧固、配电柜内部端子排螺丝拆装、航空设备狭小舱段内紧固件作业这类操作空间受限、作业频次高的场景。

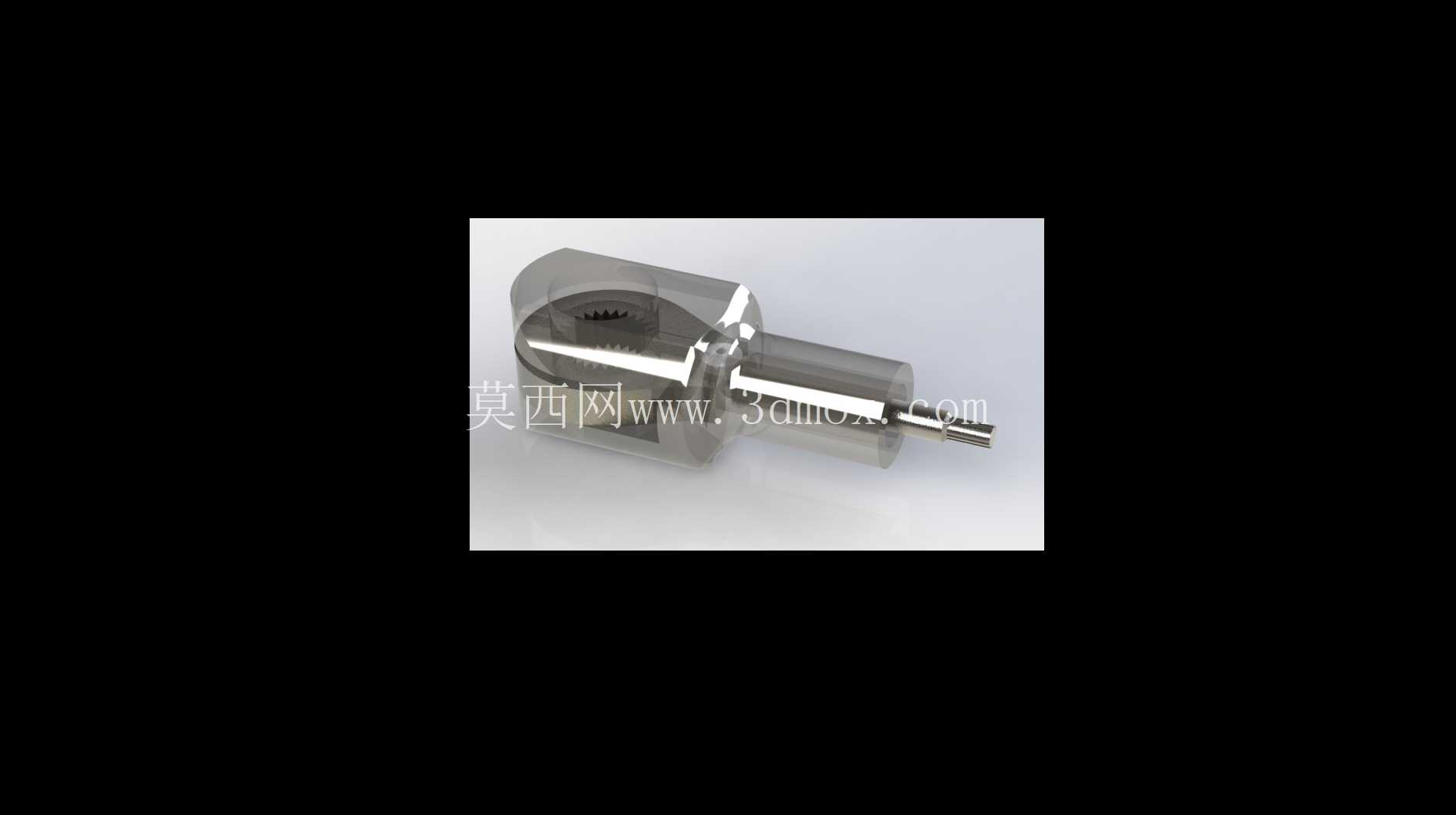

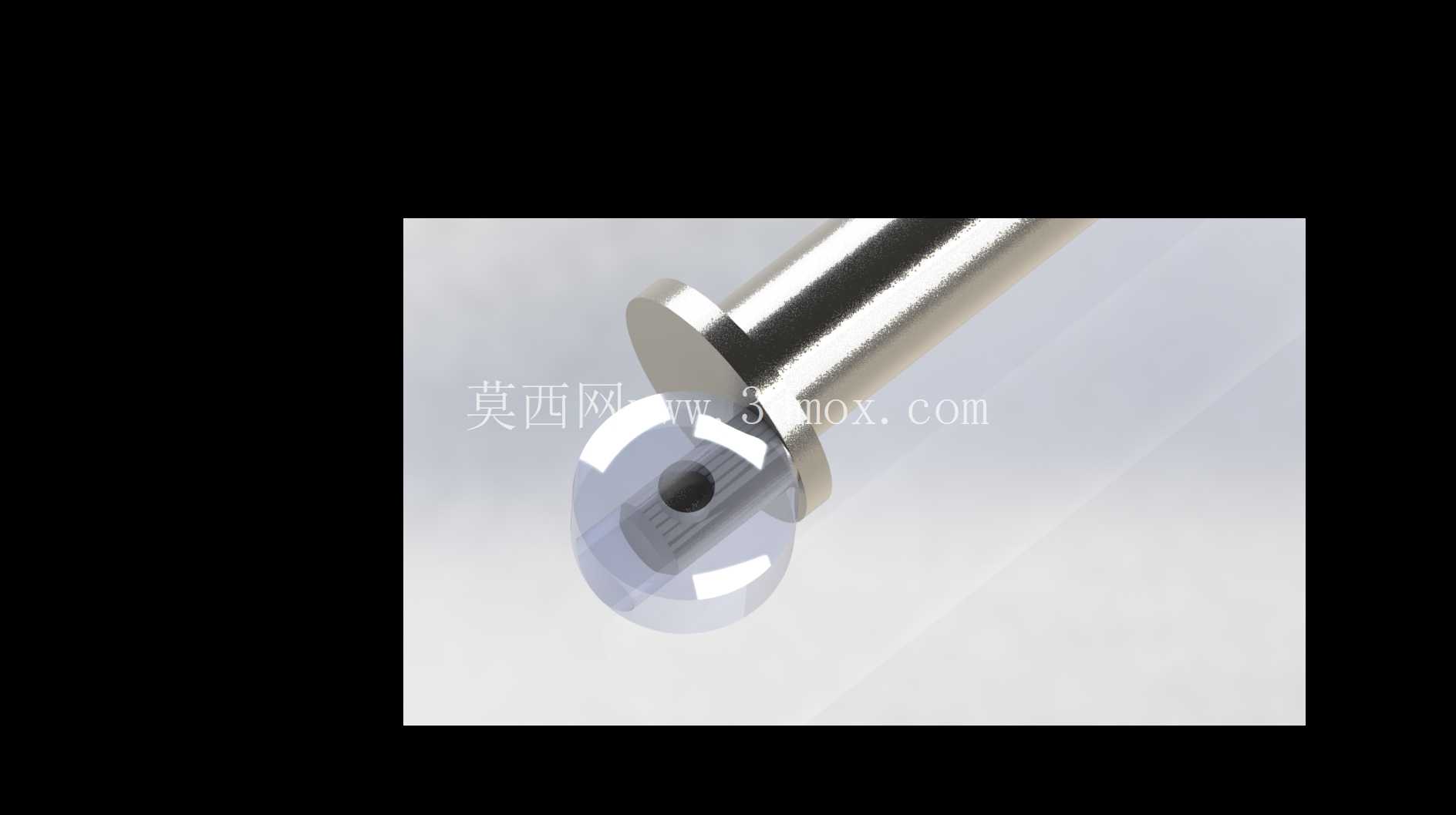

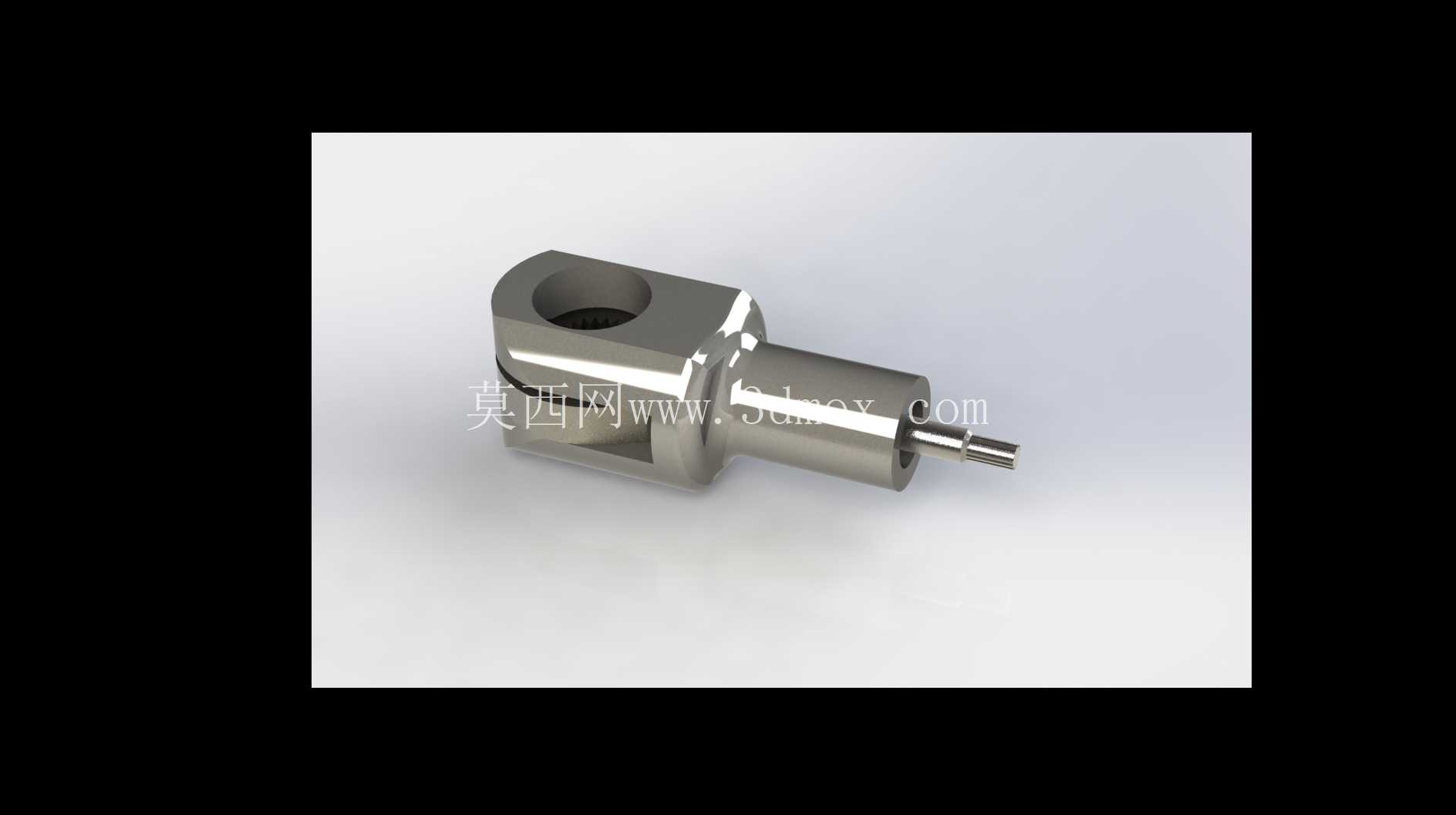

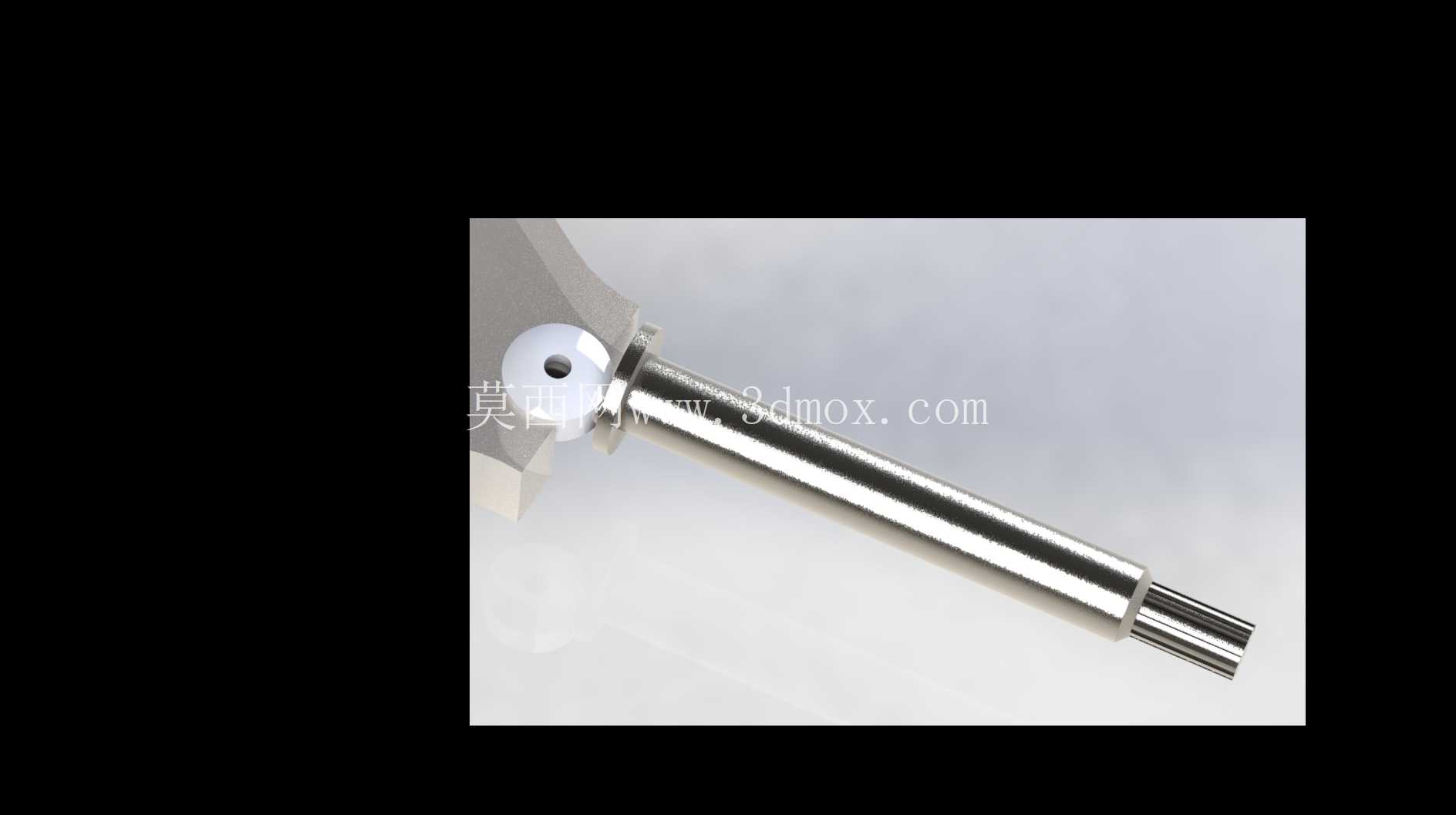

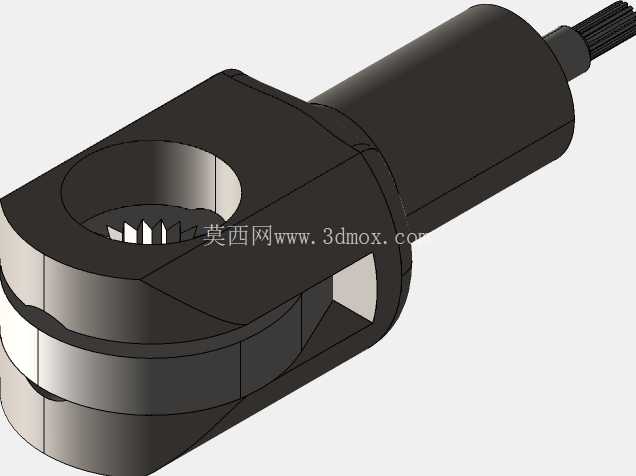

设计思路上，这套结构没有做全比例的工程化细节还原，省略了棘爪复位弹簧、密封件、轴承这类辅助零部件，所有结构件的尺寸比例做了示意化处理，核心是把动力输入段、棘轮啮合段、输出轴段三个核心模块的装配关系做了清晰呈现。动力输入段采用带四方驱动孔的摆套结构，这个四方孔用来连接气动马达的偏心输出轴，把气动马达的旋转运动转化为摆套绕输出轴轴线的往复摆动，摆套的内腔预留了棘爪的安装槽位，槽位的尺寸刚好能容纳棘爪的摆动行程，避免棘爪在工作过程中出现卡滞或者脱出的问题。棘轮啮合段是整个结构的核心，棘轮和输出轴采用一体化设计，齿形选用了常用的不对称梯形齿，承载面做了垂直于受力方向的平直设计，保证棘爪顶住齿面的时候不会出现滑齿，背面做了大角度斜面，方便棘爪回程的时候顺利滑过；棘爪采用销轴铰接在摆套的安装槽内，铰接位置的偏心距经过原理验证，能保证棘爪在啮合状态下的受力方向指向销轴中心附近，避免棘爪工作时受到过大的倾覆力矩出现磨损。输出轴段采用了带定位轴颈的阶梯轴设计，前端的小直径轴段是用来安装套筒的工作端，轴颈位置预留了密封件和轴承的安装空间，虽然这套模型没有把这些辅件做出来，但安装边界尺寸已经按照常规气动棘轮扳手的通用尺寸做了预留，后续如果要做工程化细化，只需要补充对应辅件的结构即可，不需要调整核心的啮合参数。

从安装边界来看，整个棘轮头的径向最大尺寸控制在常规1/2英寸方驱气动棘轮扳手的头部尺寸范围内，不会因为结构尺寸过大导致无法伸入狭小作业空间；轴向尺寸从驱动端的四方孔端面到输出轴的轴端，预留了和气动马达壳体、前端套筒定位套的配合台阶，装配时摆套的外圆和壳体之间需要预留0.2-0.3mm的间隙，避免摆动过程中出现摩擦卡滞，输出轴的轴颈和壳体之间的轴承位按照通用深沟球轴承的安装尺寸设计，能承受作业过程中产生的径向力和部分轴向反力。需要注意的是，这套结构仅做原理演示使用，齿形的承载能力、棘爪的弹簧力参数、零部件的材料选型都没有做工程化校核，不能直接用来做量产产品的加工图纸，更适合作为教学演示、原理验证、方案阶段的结构参考，帮助设计人员快速理清气动棘轮的传动逻辑，减少前期方案阶段的重复建模工作量。在实际的气动棘轮扳手开发过程中，还需要根据目标扭矩值调整棘轮的齿距、齿深、棘爪的啮合角度，同时补充气路换向结构来实现正反转切换，满足不同作业方向的需求，这套核心棘轮头的结构逻辑，是所有这类气动棘轮工具都通用的基础传动形式，掌握了这个核心结构的设计逻辑，再去适配不同功率的气动马达、不同尺寸的输出方驱，都能快速完成方案迭代。
