无紧固件式气缸锁紧连接模块结构设计

在小型气动工装、桌面级自动化治具的搭建过程中，经常会遇到气缸执行端与工装件快速对接的需求，传统的连接方式需要在对接端加工螺纹孔、穿设螺栓或者额外加装螺母压块，不仅装配工序繁琐，在需要频繁更换工装头的场景下，反复拆装紧固件还会造成螺纹滑牙、定位偏移的问题，尤其是小行程紧凑型气缸的安装空间本身局促，多余的紧固件头部还会干涉周边的传感器、管路布置。这款气缸锁紧模块正是针对这类痛点设计的快装式连接结构，整套结构分为两个配对使用的部件，不需要额外的螺栓、螺母或者销钉作为锁紧连接件，依靠两个部件自身的型面配合就能实现可靠的轴向与周向定位锁紧。

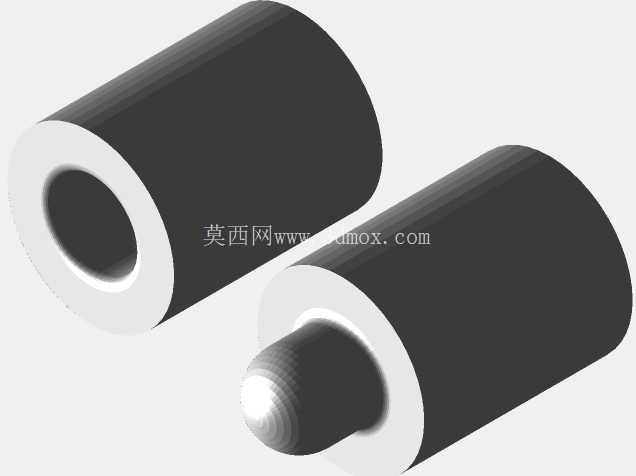

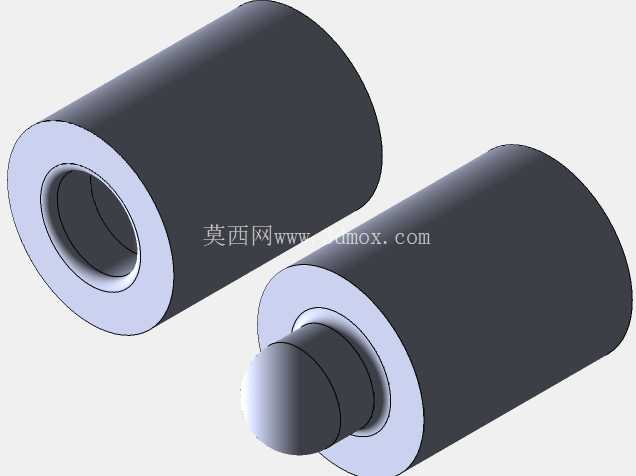

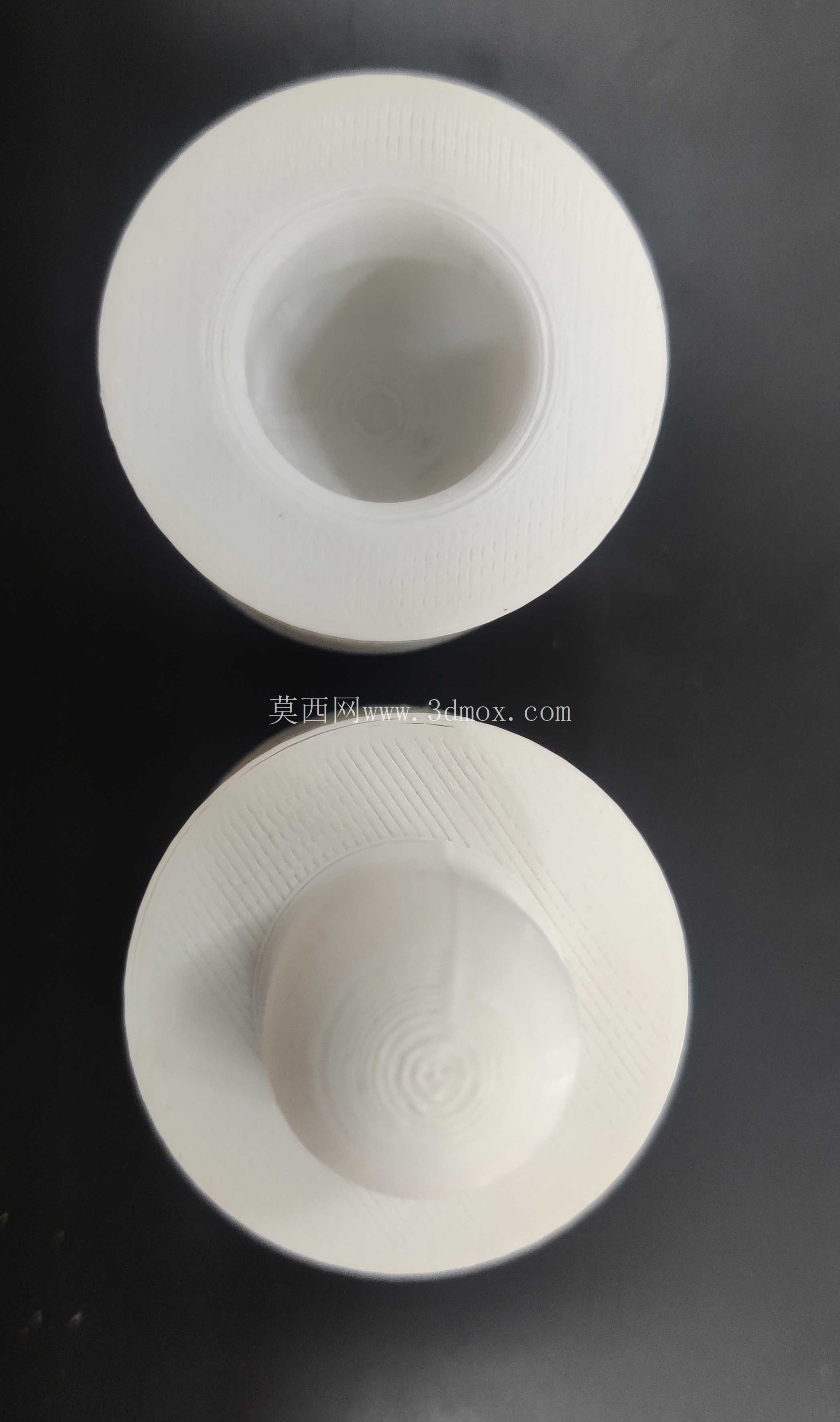

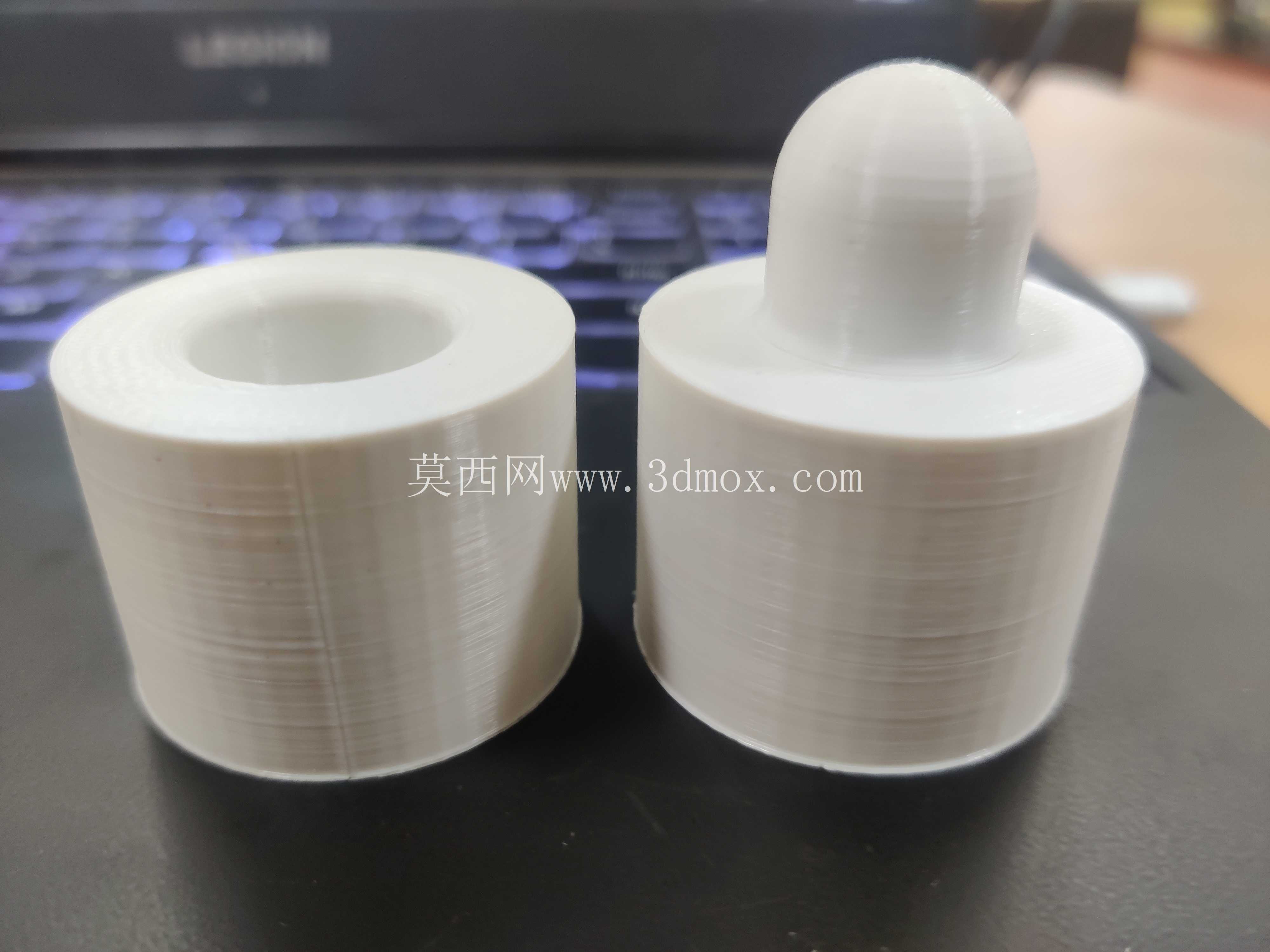

从结构功能来看，其中一个部件为带内孔的套筒基座，内孔尺寸适配常用小型气缸的活塞杆外径，可以直接套接在气缸杆端部，套筒的内壁做了微锥度的导向设计，安装时不需要严格对中就能顺利套入，套筒的上端面加工有环形的定位止口，止口的深度经过精确计算，配对部件压入后端面可以完全贴合，不会出现轴向窜动。另一个部件为带球形端头的柱塞结构，下部的圆柱外径与套筒内孔做间隙配合，配合公差控制在小间隙范围内，既保证插拔顺畅，又不会出现径向晃动，上部的球形端头可以直接对接需要锁紧的工装件，比如小型吸嘴、压头、定位销等功能部件，球形端头的设计允许工装件在小角度范围内自适应调整角度，补偿气缸安装时的微小同轴度误差，避免出现卡滞。

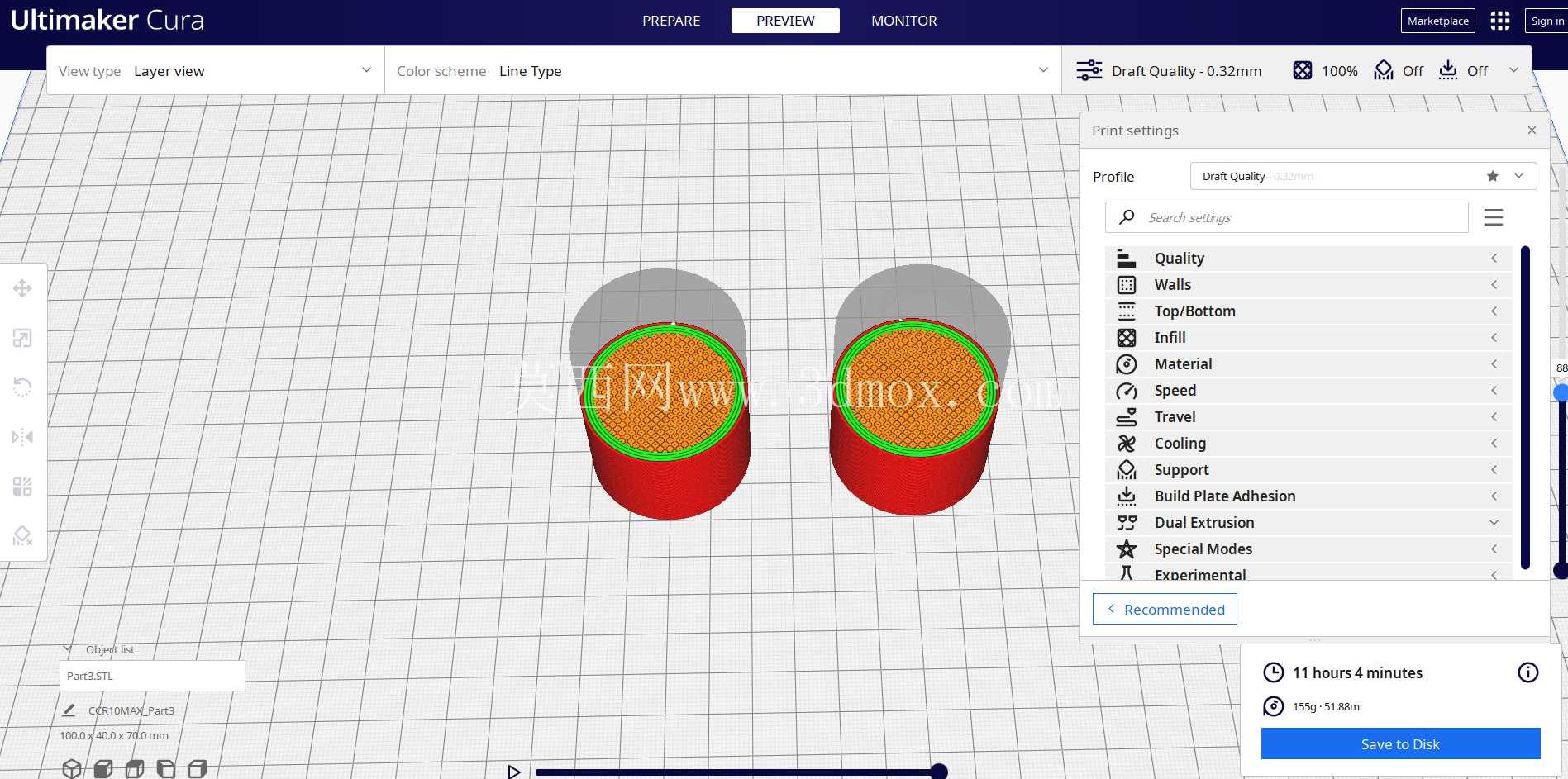

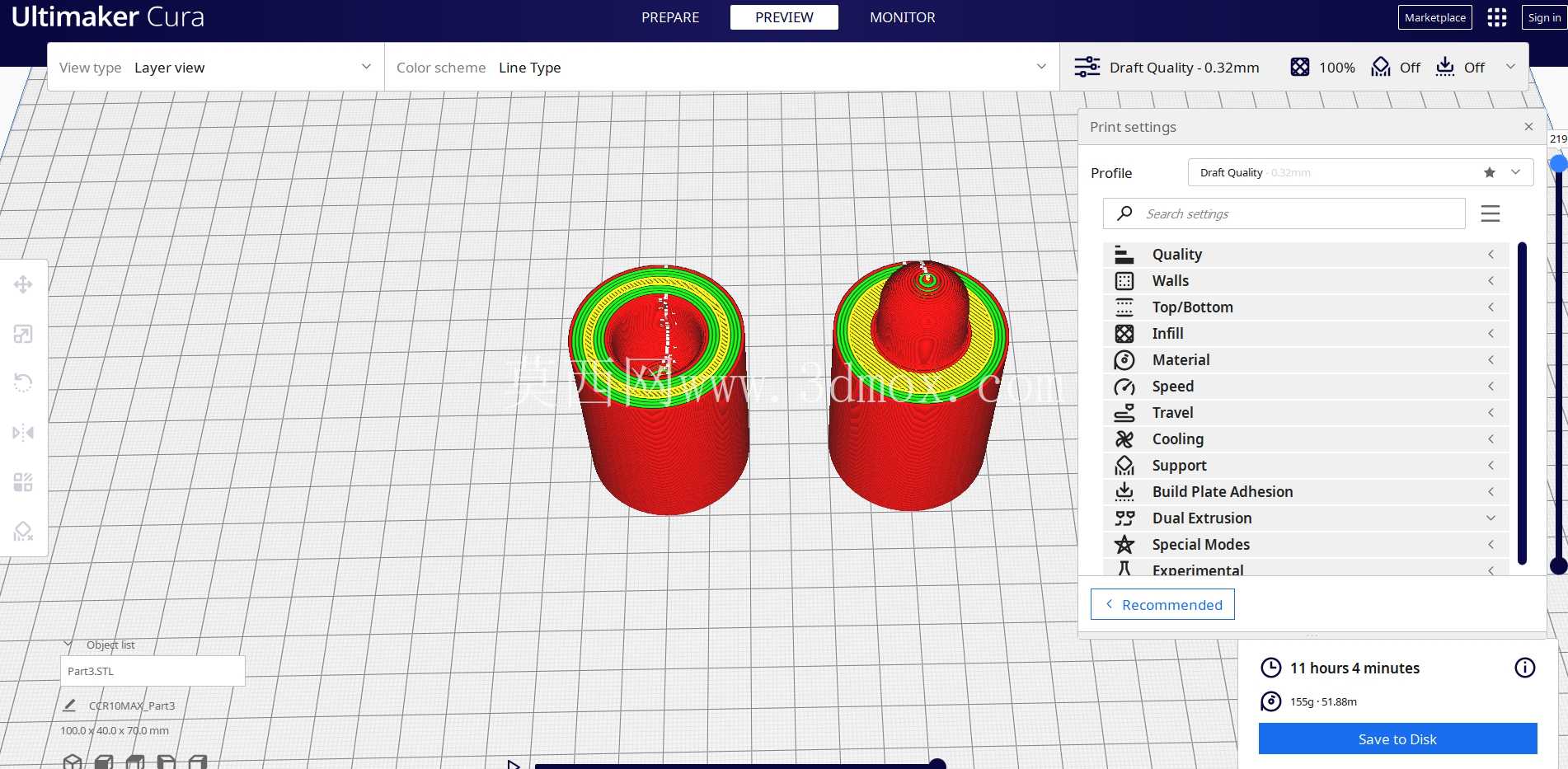

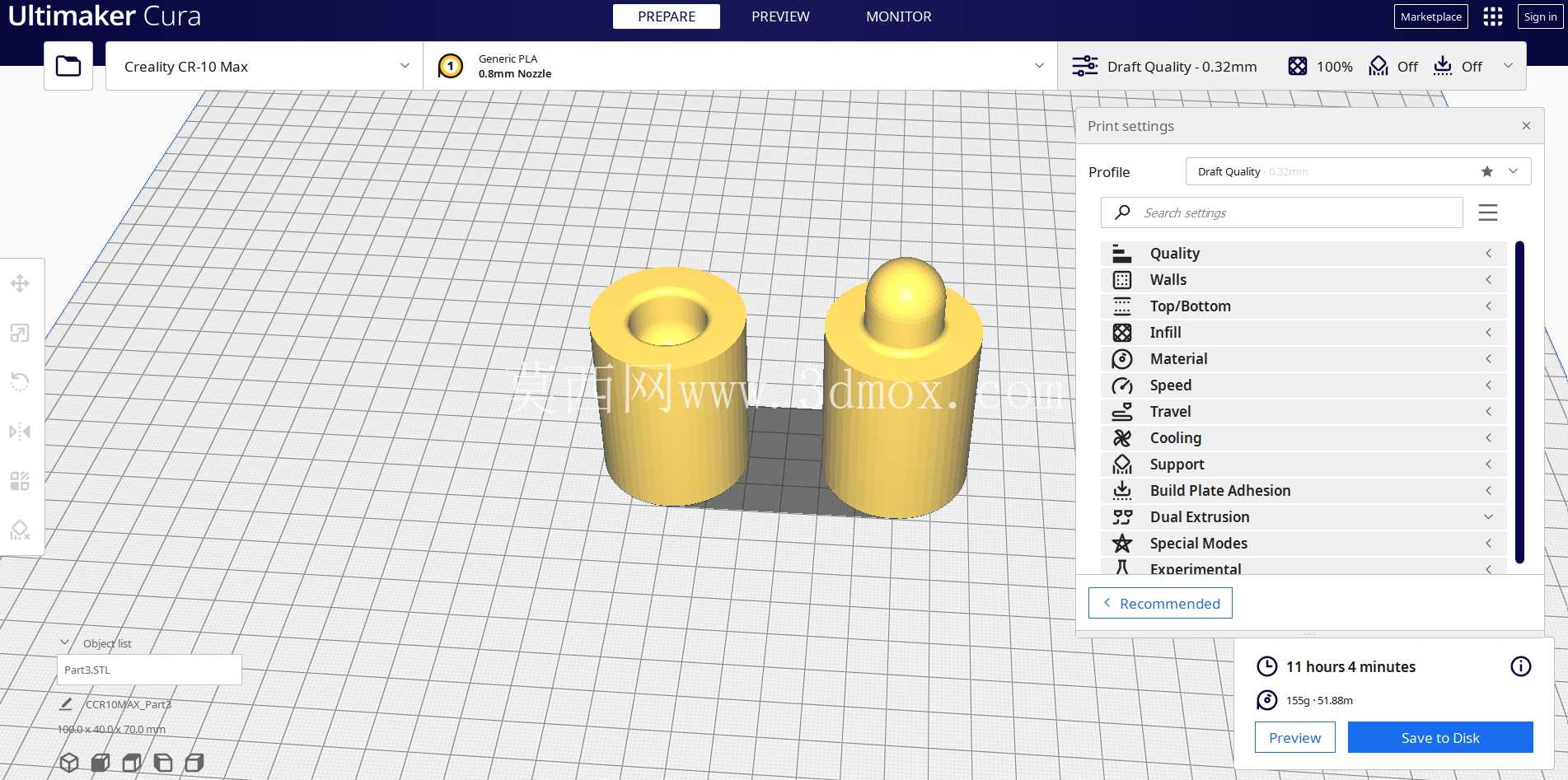

实际应用场景中，这类锁紧模块可以用在桌面型3D打印机的自动换料机构、小型装配工位的快换压头、电子元器件测试治具的快速换型结构上，尤其是在需要频繁更换执行端工装的场合，不需要借助任何工具，只需要对准按压就能完成锁紧，拔出时只需要施加轴向的拉力就能分离，单次换型时间可以缩短到一秒以内，相比传统的螺栓连接方式效率提升非常明显。设计过程中充分考虑了3D打印加工的工艺特性，所有的配合面都没有做倒扣结构，不需要额外添加支撑就能直接打印成型，壁厚设置兼顾了结构强度与打印效率，套筒部分的壁厚可以承受常规小型气缸0.5MPa工作压力下的推力负载，不会出现胀裂或者变形的问题，两个部件的配合面没有尖锐棱角，所有的转角都做了圆角过渡，既避免了打印过程中出现应力集中，也能减少插拔过程中的磨损，延长使用寿命。

安装边界方面，套筒基座的外径控制在常规小型气缸安装件的尺寸范围内，不需要额外扩大安装空间，整体的轴向高度紧凑，不会额外增加气缸的行程需求，球形端头的尺寸适配常见的小型工装连接孔，不需要对现有工装做大幅度的修改就能直接适配。在气动回路的布局中，这类模块可以直接串联在气缸活塞杆与执行工装之间，不需要额外增加气路或者控制元件，完全依靠机械结构实现锁紧，可靠性远高于磁吸式或者卡扣式的快换结构，不会因为气压波动或者振动出现意外脱开的情况，周向的定位精度可以满足大部分小型装配、搬运、压合作业的需求，不需要额外添加定位销就能保证工装的重复安装精度。对于经常做小型自动化设备改造、工装快速迭代的工程师来说，这类结构可以直接复用在不同的项目中，减少重复设计连接结构的工作量，同时因为不需要额外采购紧固件、连接块等标准件，也能降低整体的物料成本，打印完成后只需要简单去除毛边就能直接投入使用，不需要二次机加工，非常适合小批量定制化的设备搭建场景。
