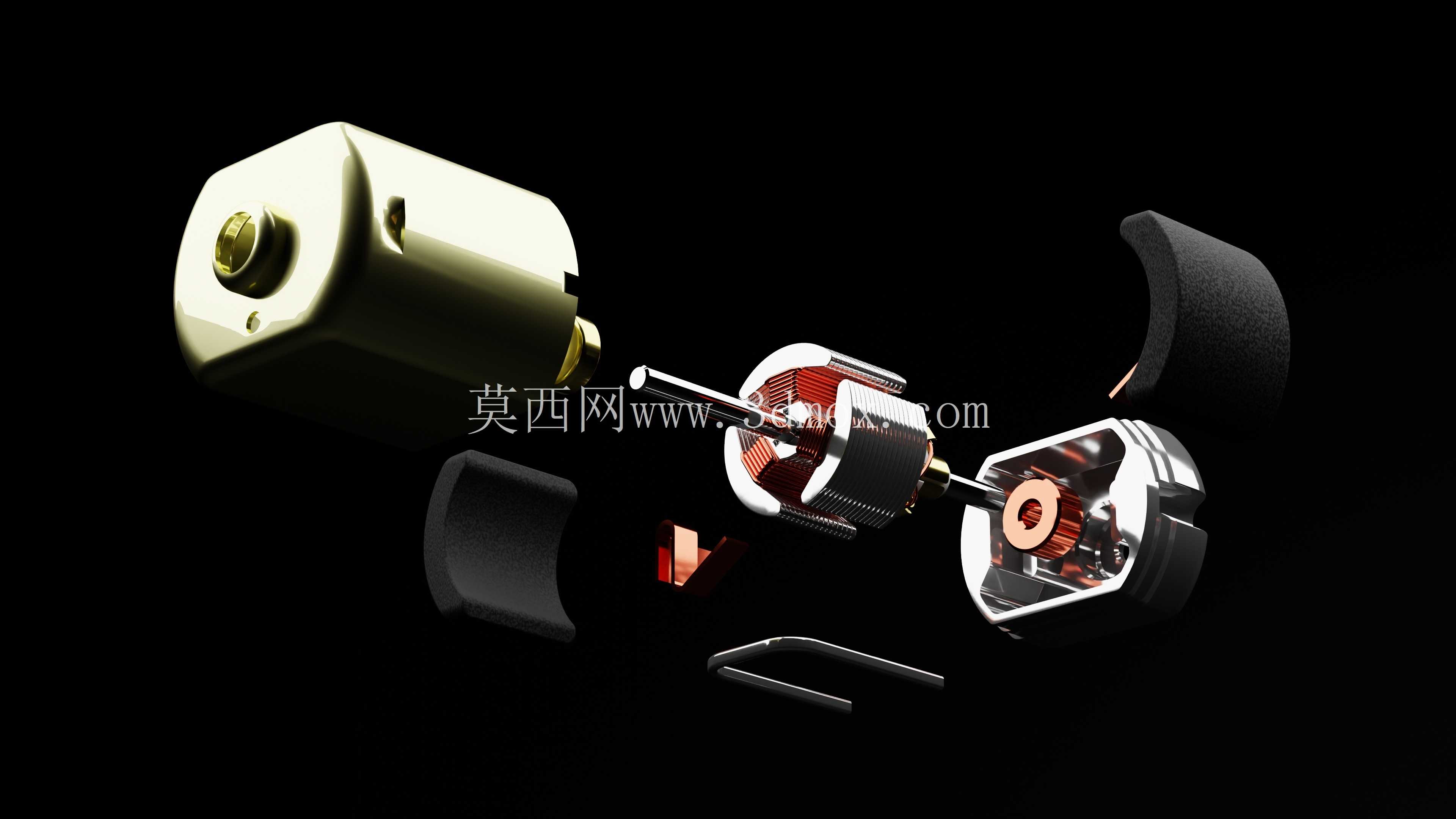

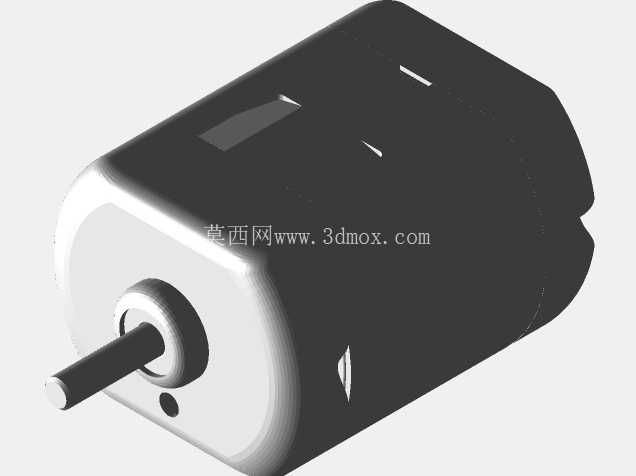

微型有刷直流驱动电机爆炸视图结构

　　机壳采用拉伸成型的镀锌铁质外壳，一端做了封闭的轴伸端冲制轴承位，用来嵌装含油轴承支撑输出轴的径向载荷，外壳内壁贴装两块弧形永磁铁氧体磁瓦，磁瓦通过卡簧与机壳内壁过盈固定，不需要额外粘接，装配工序更简单，同时能保证磁瓦在电机高速运转时不会出现移位脱落的问题，磁瓦的弧度与机壳内壁完全贴合，气隙控制在0.3mm以内，能最大化利用永磁体的磁通量，降低空载电流损耗。转子部分采用三槽叠片铁芯，漆包线采用耐高温的QZ-2型聚酯漆包线绕制，绕组匝数匹配4s供电电压的转速扭矩特性，输出轴采用冷拉圆钢车制，轴伸端做了滚花处理，用来和外接传动件比如塑料齿轮、同步带轮做过盈配合，防止传动过程中出现打滑空转，换向器采用五片银铜合金换向片，嵌装在绝缘电木基座上，和刷架上的两个碳刷弹性接触，碳刷采用铜石墨复合材料，既保证导电性能，又能控制长期运转的磨损量，延长电机的连续工作寿命。这类微型直流驱动件，在民用消费电子、小型电动工具、精密传动模组里的应用覆盖率极高，常见的场景包括手持美容仪的振动驱动、智能门锁的锁舌伸缩动力、桌面小型3D打印机的送料辊驱动、儿童电动玩具的行走动力输出，甚至部分车载小型执行器比如空调出风口风向调节的驱动源，也会选用同规格的微型直流电机作为动力核心。从结构拆解的爆炸视图能清晰看到，该电机采用经典的有刷直流架构，整体分为机壳组件、磁瓦组件、转子总成、端盖组件、换向刷架五个核心部分，没有冗余的结构设计，所有零件的配合边界都做了最小化的尺寸压缩，适配狭小安装空间的使用需求。

　　端盖部分采用冲压镀锌钢板成型，上面冲制有两个定位凸点，和机壳端部的定位缺口配合，装配时不需要额外调整位置就能保证刷架和换向器的同轴度，端盖中心同样嵌装有含油轴承，和机壳端的轴承形成双支撑结构，能承受一定的轴向载荷，避免输出轴受径向力时出现偏磨扫膛的问题。设计过程中首先要匹配供电电压下的转速扭矩曲线，4s供电对应的额定电压下，电机空载转速控制在合理区间，额定扭矩点的效率不低于65%，满足小型驱动场景的功耗要求；其次是安装边界的控制，电机整体外径控制在标准微型电机的常用尺寸区间，机身长度不含轴伸的尺寸适配多数小型设备的安装仓空间，轴伸直径、轴伸长度都采用行业通用的规格参数，不需要额外定制转接件就能直接替换同规格的市售标准电机，降低下游设备厂商的选型适配成本。

　　刷架部分的弹片采用锡青铜带冲压成型，弹性变形量控制在合理范围，既能保证碳刷和换向器之间的接触压力稳定，不会因为压力过大导致碳刷快速磨损，也不会因为压力过小出现接触不良打火的问题。从结构拆解的逻辑来看，所有零件都采用面向装配的设计思路，没有需要复杂工装才能装配的结构，整条装配线可以采用半自动工装完成压装、绕线、点焊、总装的全工序，单台电机的装配工时控制在较低水平，适合大批量量产。在实际选型应用时，需要注意该电机的连续运转时长限制，因为有刷结构的碳刷存在磨损极限，不适合长时间连续不间断运转的场景，更适合间歇式工作的驱动场合，同时安装时要保证输出轴的径向载荷不超过轴承的承载上限，避免轴承过早磨损导致电机异响、转速下降。

　　另外电机的引出线采用耐温PVC绝缘线，线芯采用多股铜丝绞合，能承受反复弯折不会断裂，适配需要电机随活动部件移动的使用场景，比如电动玩具的行走轮驱动、小型机械臂的关节驱动等。磁瓦的充磁方向采用径向充磁，能在气隙中形成均匀的磁场，保证转子运转时的扭矩输出平稳，低速运转时不会出现明显的卡顿抖动，对于需要低速平稳驱动的场景，比如精密仪器的微调机构，也能满足使用要求。机壳表面没有做额外的喷涂处理，依靠镀锌层本身的防锈能力满足普通室内使用场景的防腐蚀要求，如果是在潮湿环境下使用，可以额外增加电泳涂层提升防锈能力，但会相应增加整机成本，常规消费类场景下镀锌层已经足够满足使用寿命要求。
