战斗机器人用微型轮毂无刷驱动电机

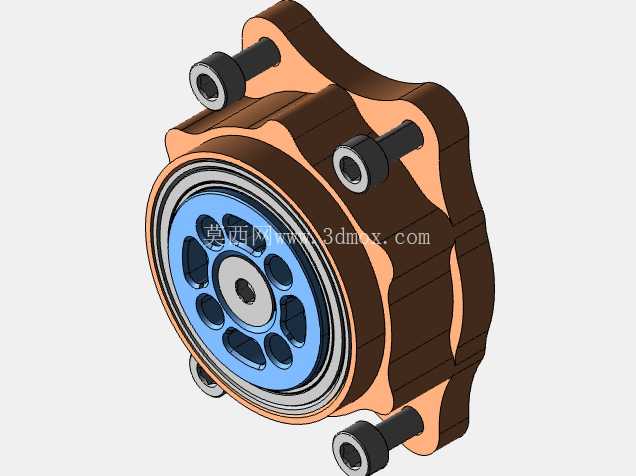

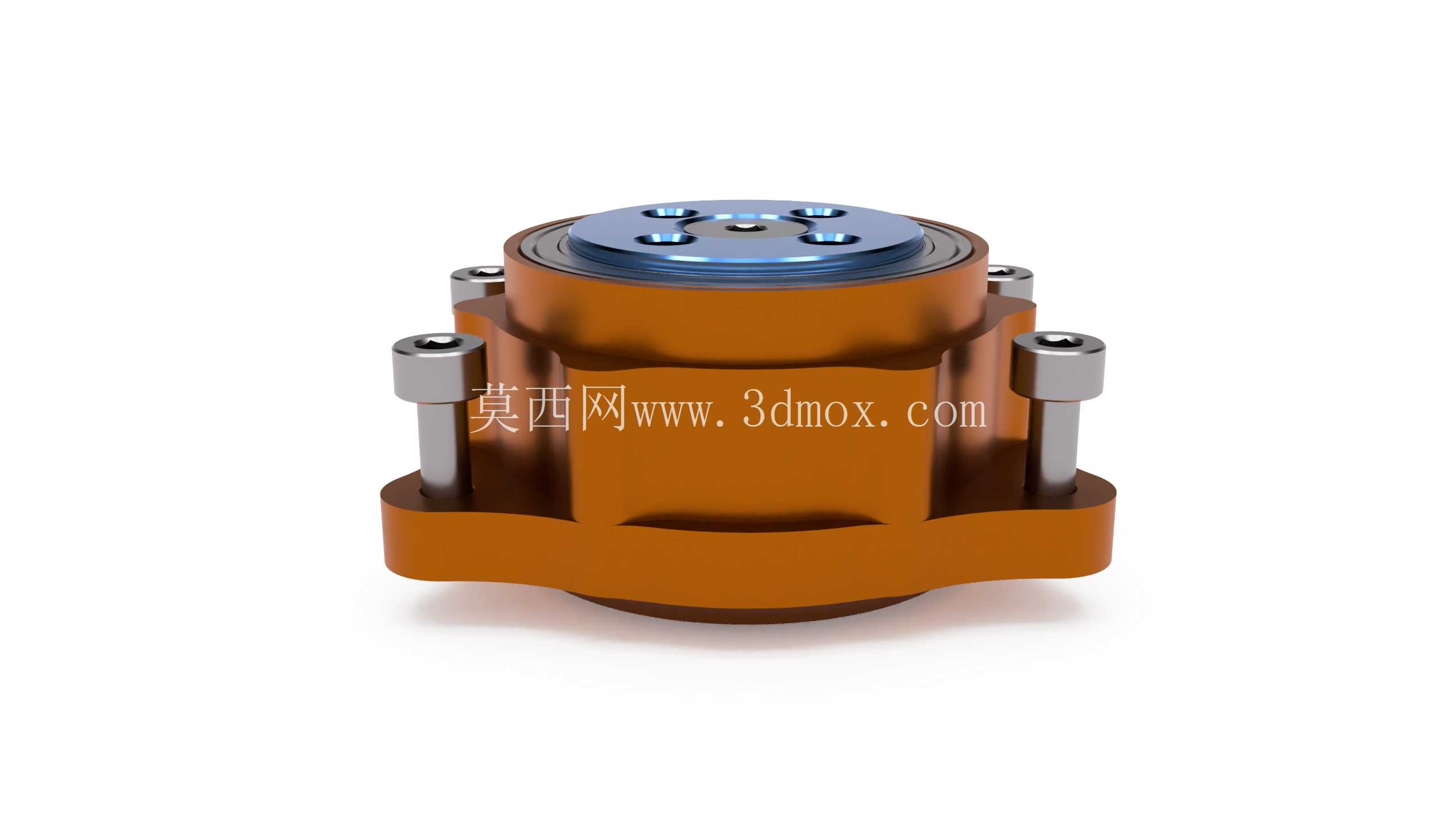

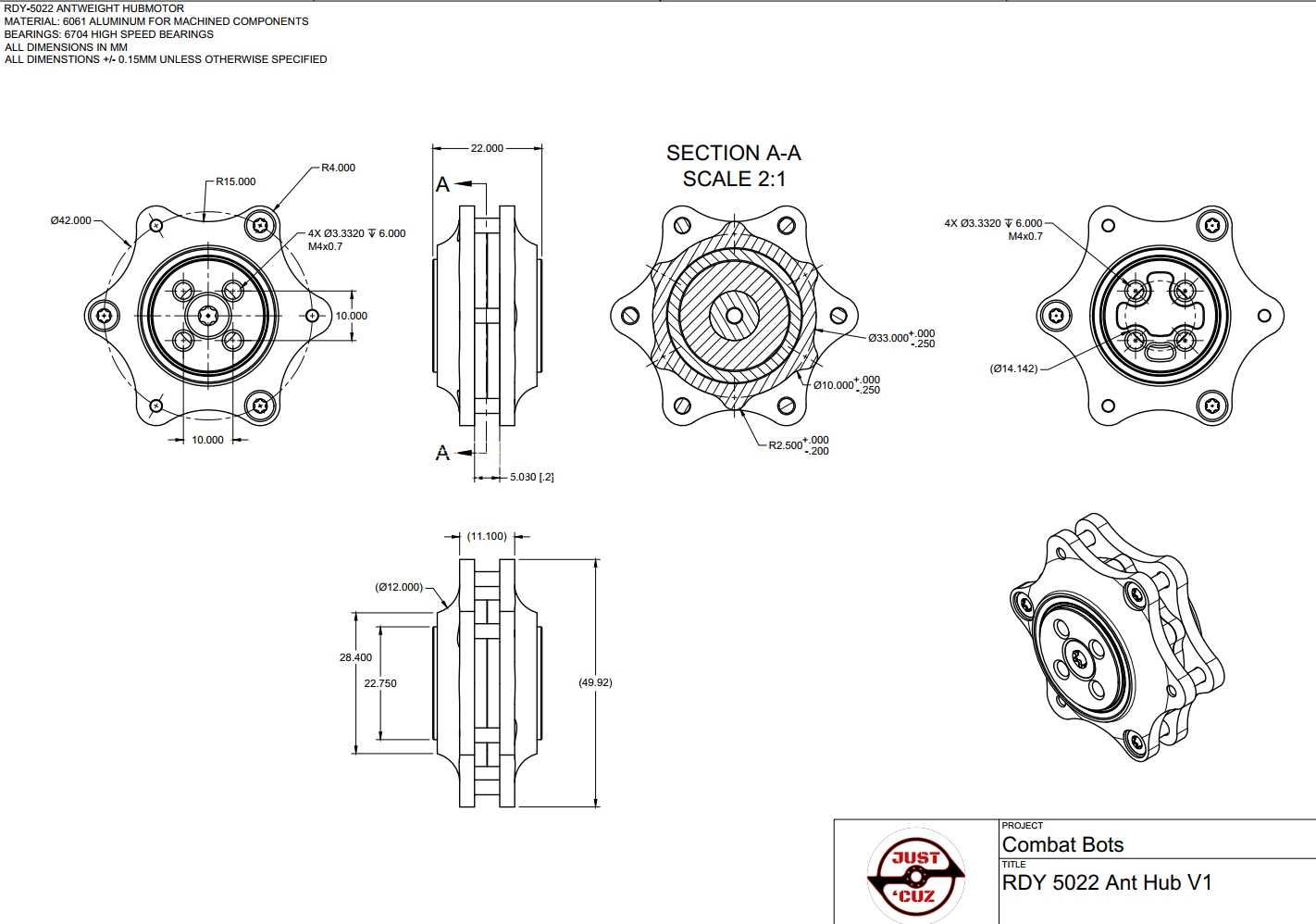

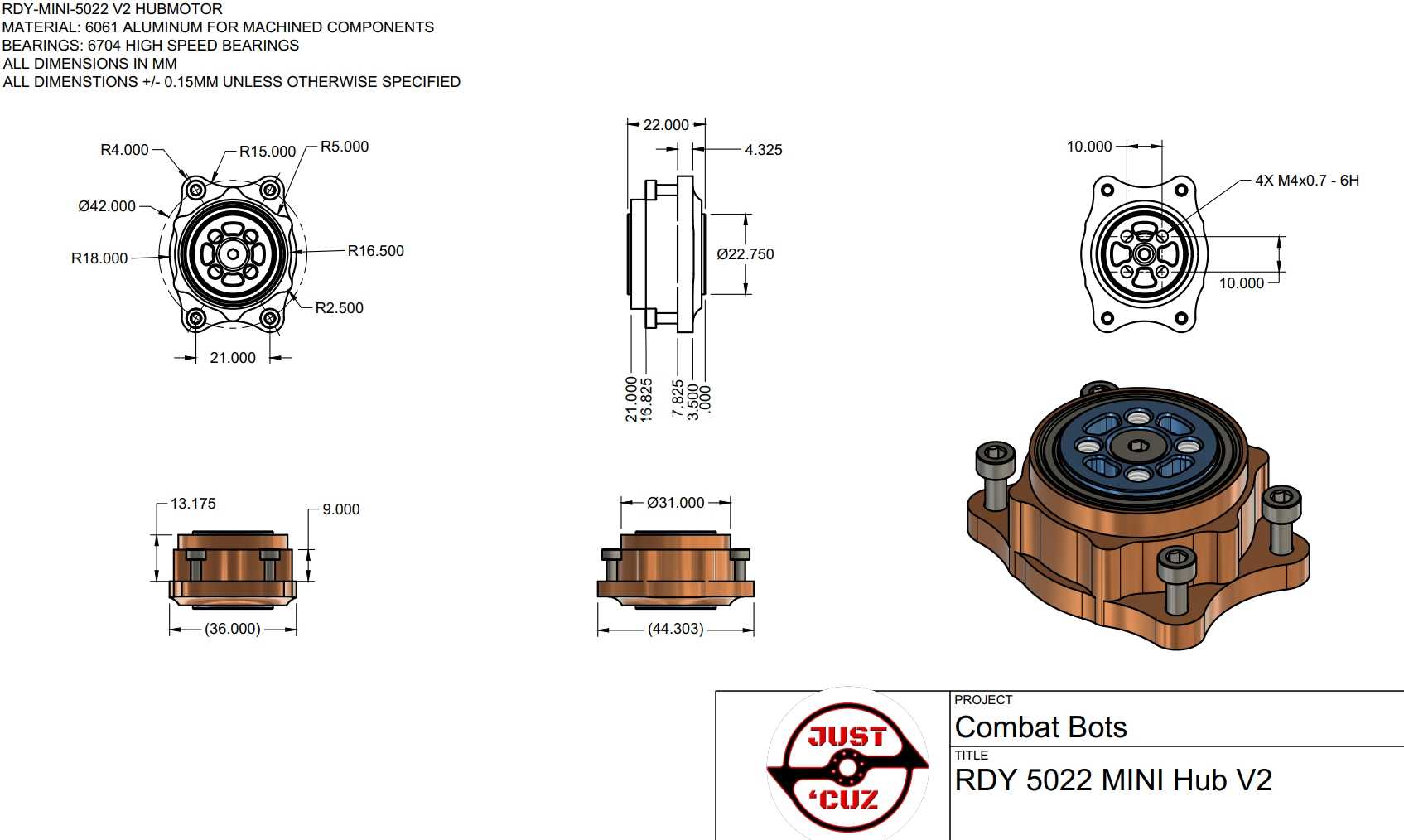

　　在小型竞技战斗机器人的动力选型中，轮毂驱动单元的集成度、重量控制与输出扭矩表现，直接决定了格斗类机型的武器响应速度与击打稳定性，这款微型轮毂电机正是针对1.5kg至3kg量级格斗机器人的武器驱动需求开发的直驱式动力单元。不同于常规航模类外转子无刷电机的悬臂安装结构，该电机采用一体化CNC加工的6061铝合金壳体作为定子支撑与安装基座，壳体周向均匀布置4处带内螺纹的安装柱，安装柱端面与电机主体端面的高度差经过精确计算，可直接贴合机器人武器安装基板固定，无需额外设计转接支架，能有效降低武器系统的整体装配高度，适配紧凑型机身的内部布局要求。

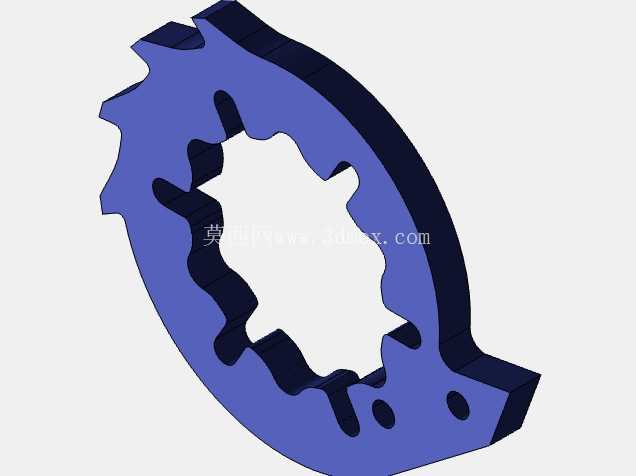

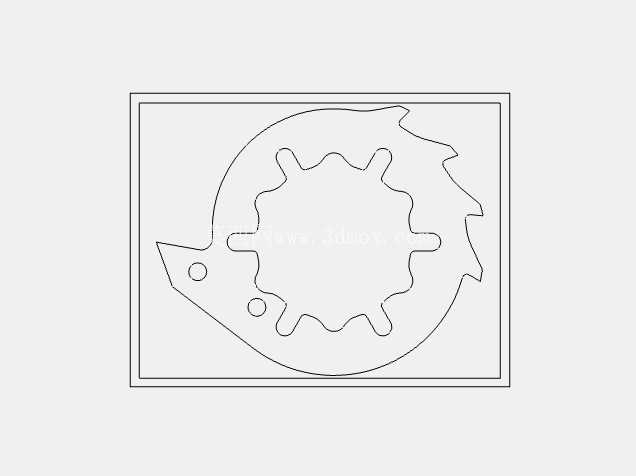

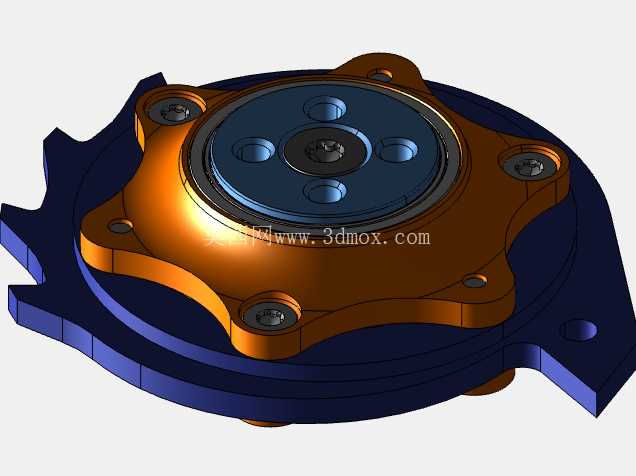

　　电机输出端集成大尺寸深沟球轴承作为旋转支撑，相比同尺寸常规电机采用的微型轴承，其径向承载能力提升40%以上，可承受格斗过程中武器击打产生的径向冲击载荷，避免轴承在连续冲击下出现游隙增大、卡滞甚至散架的问题，适配格斗机器人高冲击、高负载的极端使用工况。电机转子端盖集成刀片安装接口，端面上的定位孔与螺纹孔采用对称式布局，可直接适配2mm至5mm厚度的标准格斗武器刀片，更换更长规格的安装螺丝后，也可兼容厚度达10mm的重型击打刀片，无需额外加工刀片转接座，大幅缩短武器系统的装配调试周期。

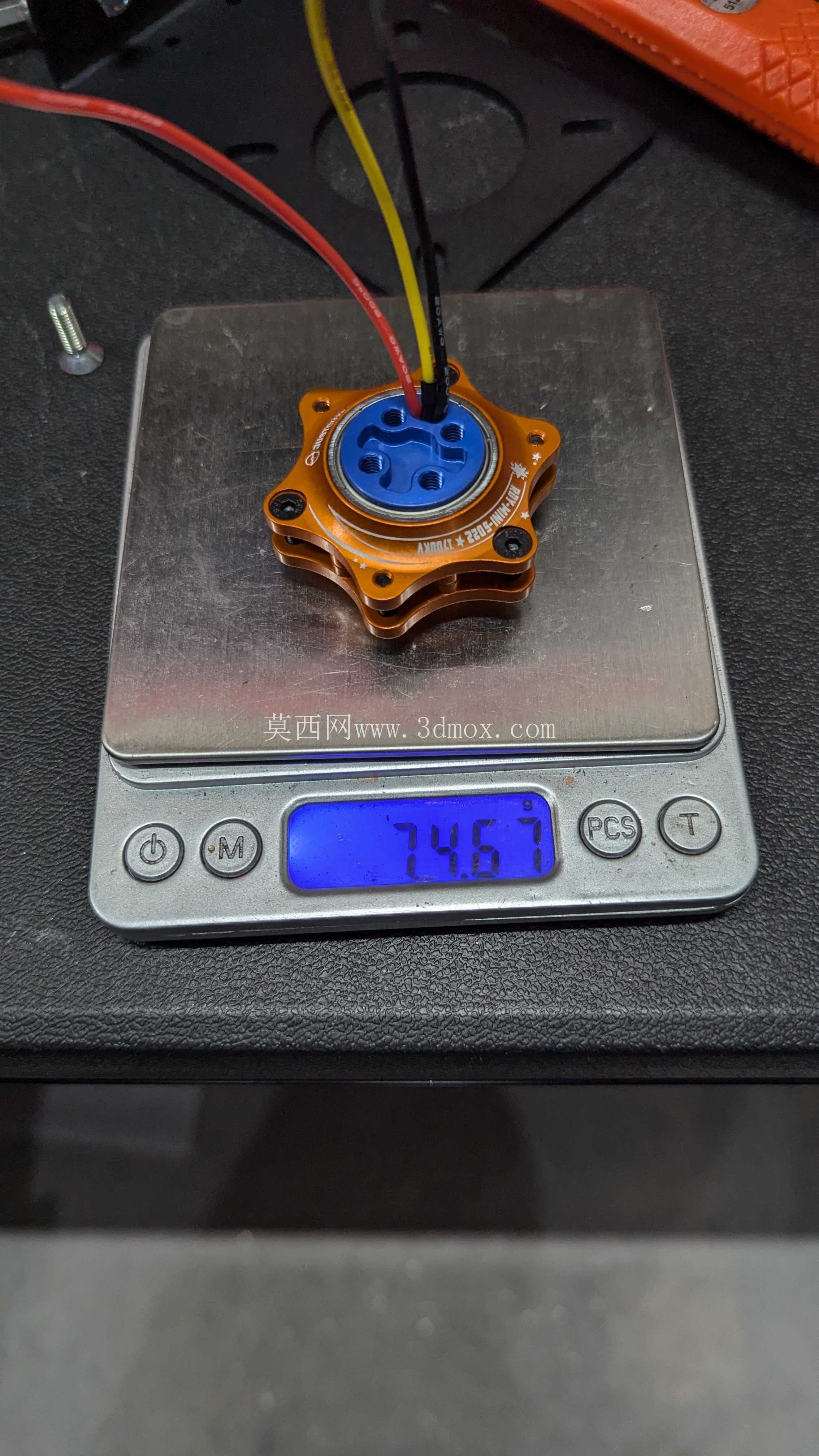

　　转子端盖与定子壳体之间采用迷宫式密封结构设计，可阻挡格斗过程中产生的金属碎屑、场地灰尘进入电机内部，避免碎屑吸附在定子磁钢表面造成电机扫膛、短路等故障，提升赛场环境下的运行可靠性。从动力输出特性来看，该电机采用高槽满率的定子绕组设计，搭配高牌号钕铁硼磁钢，整体重量仅70g，在额定电压下可输出足够的瞬时扭矩，驱动刀片达到格斗所需的击打线速度，相比同重量等级的减速电机驱动方案，直驱结构不存在齿轮背隙与传动损耗，武器响应速度更快，击打瞬间的动力传递更直接，不会出现齿轮传动在冲击下断齿的问题。

　　在安装边界设计上，电机的出线方向沿壳体切线方向布置，可避免旋转的刀片剐蹭电机引线，引线根部做了应力释放处理，可承受格斗过程中的拉扯与震动，不会出现引线根部断线的问题。电机的整体轴向尺寸经过压缩设计，安装后突出武器基板的高度仅为常规同功率外转子电机的60%，可降低武器系统的转动惯量，提升机器人变向、武器启停的响应速度。对于结构设计人员而言，该电机的安装孔位采用标准化间距设计，可直接适配现有多数小型格斗机器人的武器安装孔位，无需重新设计机身的武器安装结构；建模过程中可直接基于电机的实体模型完成刀片动平衡校验、安装间隙校核，避免装配后出现刀片与机身结构干涉、动平衡偏差过大导致的整机震动问题。在实际赛场应用中，这类集成式轮毂电机可直接作为武器系统的旋转核心，省去了传统方案中电机支架、联轴器、轴承座等一系列冗余零件，既降低了武器系统的整体重量，又减少了装配环节的误差累积，让设计人员可以将更多的重量配额分配到装甲、行走系统等其他部位，提升机器人的综合对抗能力。同时，电机的铝合金壳体本身可作为武器系统的一部分结构支撑，在承受侧向冲击时可将载荷直接传递到机身主结构上，避免动力单元成为整机结构的薄弱点。
