双足仿生步行机器人腿部机械结构

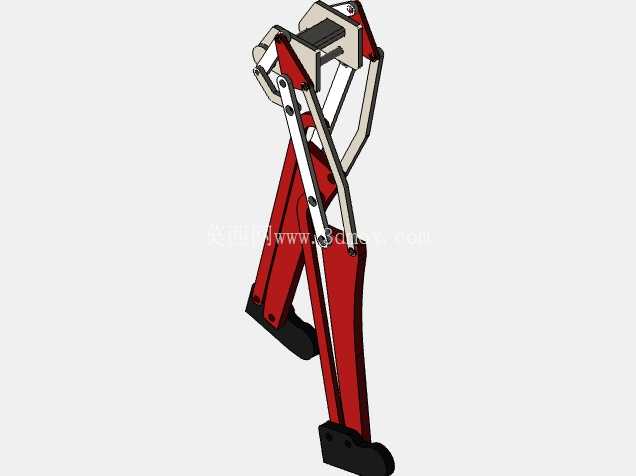

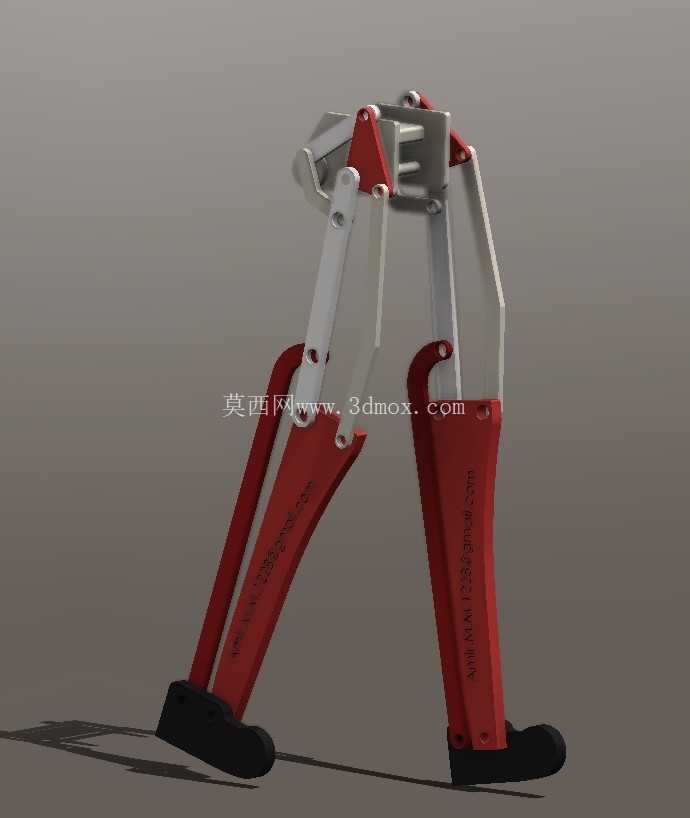

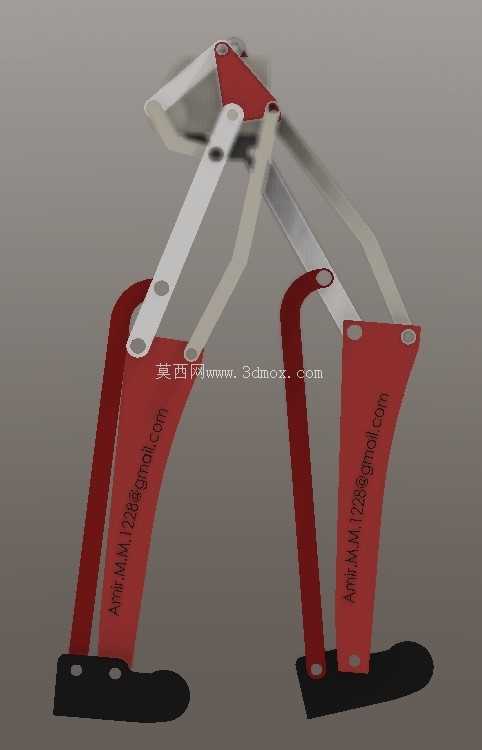

　　这套双足步行腿部结构，主要面向仿人机器人研发、行走机构教学验证、特种小型移动机器人开发场景使用，可作为双足机器人整机开发中的下肢执行单元，替代轮式、履带式移动结构在非结构化地形的通行短板，适配需要模拟人类步行动作的服务机器人、科普展示机器人、小型人形竞技机器人的下肢装配需求。从结构功能来看，整套腿部采用对称式双支链布局，每条支链通过多组连杆铰接实现髋关节、膝关节、踝关节的联动动作，无需在每个关节单独布置大扭矩驱动件，依靠连杆的几何约束就能完成行走过程中的腿部抬升、前摆、落地支撑的连贯动作，支撑阶段连杆形成的三角稳定结构可承载整机上部的载荷，摆动阶段连杆间的铰接间隙经过公差配合控制，不会出现动作卡滞或晃动量超标的问题。

　　设计过程中优先考虑了步行动作的仿生还原度，腿部杆件的长度比例参考人体下肢的骨骼长度占比设置，大腿段与小腿段的长度比控制在1:1.02的区间，保证迈步时的重心轨迹平滑，减少行走过程中的整机上下起伏幅度，降低行走时的能量损耗；足部采用平底接触结构，足底接触面积经过重心投影验算，在单腿支撑阶段整机重心投影始终落在足底支撑多边形范围内，避免静态站立或慢速行走时出现侧翻风险。

　　安装边界方面，整套结构顶部设置有统一的安装法兰面，可直接对接机器人躯干部分的安装基板，法兰面预留的安装孔位采用标准孔距设置，适配常规的舵机、直流减速电机的输出轴连接尺寸，不需要额外制作转接件即可完成装配；腿部完全展开时的总高度控制在220mm区间，侧向最大宽度为110mm，前后方向迈步时的最大步幅可达85mm，安装时仅需要预留躯干下方120mm的侧向空间、前后各50mm的摆动空间，即可保证腿部动作全程无干涉。

　　结构细节上，所有铰接位置均采用销轴加轴套的配合形式，轴套选用自润滑材质，长期往复摆动不需要额外加注润滑脂，减少后期维护工作量；腿部受力较大的大腿主杆、小腿主杆采用等截面薄壁结构，在保证结构强度的前提下尽可能降低腿部自身重量，减少驱动端的负载扭矩；足部底端预留有防滑垫安装槽，可粘贴橡胶防滑垫提升落地时的摩擦力，在光滑硬质地面行走时不会出现打滑现象。从实际应用的适配性来看，这套结构既可以直接搭配开源舵机控制板完成基础步行动作的调试，用于高校机械原理课程的连杆机构教学演示，也可以在现有结构基础上加装角度传感器、足底压力传感器，升级为具备动态平衡能力的双足行走平台，服务于人形机器人的步态算法验证工作；结构本身的模块化程度较高，单条腿部支链可单独拆卸更换，当某一杆件出现磨损或变形时，不需要拆解整套结构即可完成备件替换，降低后期的维护成本。在动作逻辑实现上，连杆的铰接点位置经过多轮运动学仿真优化，行走过程中膝关节的弯曲角度、髋关节的摆动角度匹配人类正常行走的关节角度变化曲线，不会出现反关节的动作偏差，当需要调整步幅大小的时候，仅需要调整驱动端的曲柄转动半径，不需要改动主体连杆结构即可实现不同步幅的动作切换，适配不同行走速度的调试需求。
