F型快速夹紧木工夹结构设计

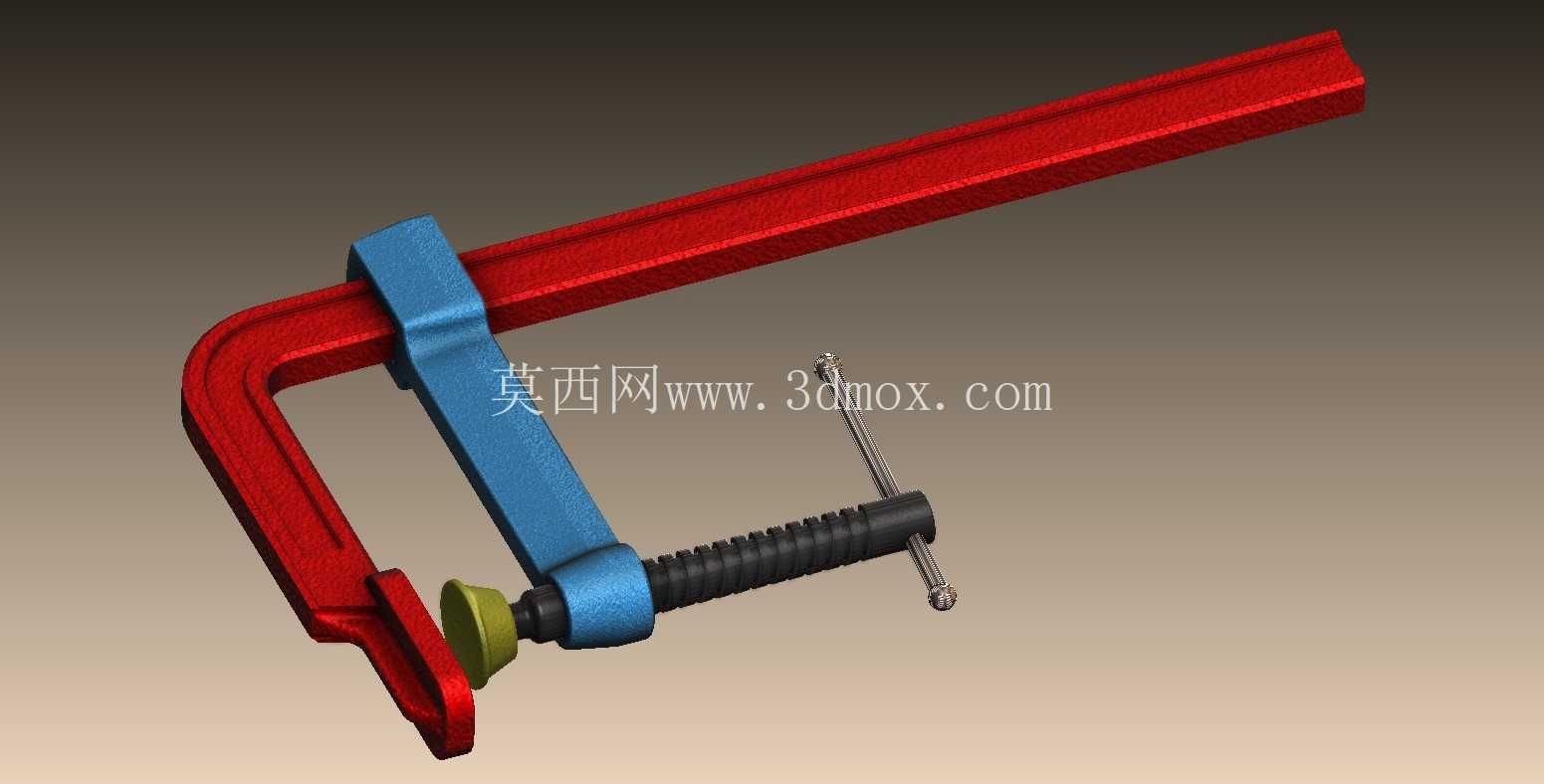

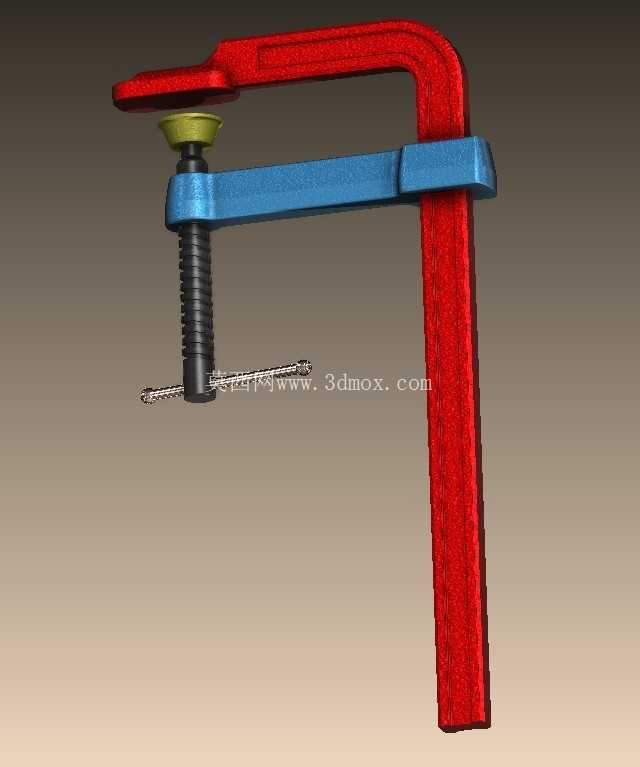

　　这款F型结构的手动夹紧工具，是木工加工作业、小型零部件装配场景中极为常用的夹持工装，区别于传统C型夹的开口局限，其采用滑动式压臂设计，可根据待夹持工件的厚度快速调整夹持行程，无需全程旋转螺杆调节开口范围，能大幅降低装夹辅助时间，在实木拼接、板材定位、工件粘接固定、小型焊接工位临时固定等场景中适配性极强。从结构设计逻辑来看，整体采用L型固定主臂搭配可滑动的活动压臂结构，主臂采用等截面杆身设计，表面做防滑纹理处理，活动压臂与主臂的配合间隙控制在0.1mm以内，既保证滑动调节时的顺畅度，又能避免夹持受力时出现压臂偏摆、夹持面错位的问题。

　　前端的施压端采用带旋转压头的螺杆结构，压头端面做防滑滚花处理，接触工件时可增大摩擦力，同时螺杆采用梯形螺纹传动，具备自锁特性，当施加夹紧力后不会因工件的反作用力出现松脱，梯形螺纹的牙型强度也能满足大夹持力下的载荷需求，避免螺纹受力变形失效。压头与螺杆的连接采用可转动结构，夹持存在轻微角度偏差的工件表面时，压头可自适应贴合工件平面，不会出现点接触压伤工件表面、夹持力分布不均的问题。尾部的旋转拧杆采用穿杆式设计，相比一体式旋钮结构，可借助更长的力臂放大输入扭矩，在需要大夹紧力的作业场景下，无需借助额外加力杆即可获得足够的夹持力，同时拧杆可在螺杆尾部的孔内自由滑动，调节时可根据操作空间调整拧杆的伸出长度，适配狭窄工位的操作需求。从安装与使用边界来看，这款夹具的最大开口行程可覆盖常规木工板材、小型金属加工件的夹持厚度需求，喉深尺寸满足常规边缘夹持的作业范围，整体重量控制在手动操作可单手持握调整的区间，长时间手持作业不易产生疲劳。主臂的杆身截面经过抗弯强度校核，在额定夹持力下杆身的最大挠度控制在0.2mm以内，保证夹持过程中压臂不会出现明显形变，确保上下夹持面的平行度，避免工件被夹偏、夹翘。

　　在实际应用中，这类夹具除了木工场景的板材拼接、榫卯组装临时固定、木工作业时的工件台钳固定外，也可用于五金维修时的小型零件夹持定位、胶粘工件的施压固化、钣金件的临时整形固定等场景，相比固定式夹具，其快速调节的特性能适配多品种小批量的作业需求，无需针对不同厚度的工件频繁更换夹具。设计过程中针对应力集中的位置做了圆角过渡处理，比如主臂的弯折位置、活动压臂与主臂的接触受力位置，都避免了直角尖角结构，降低长期受力下的应力集中开裂风险，螺杆与活动压臂的配合位置增加了耐磨衬垫，减少反复滑动调节带来的磨损，延长夹具的整体使用寿命。

　　夹持面的压头采用软性接触材质可选设计，针对漆面工件、软质木材等易夹伤的工件，可更换橡胶压头，避免在工件表面留下压痕，满足不同材质工件的夹持需求。整体结构没有复杂的传动零件，所有部件都具备良好的加工工艺性，主臂可采用型材冲压成型，螺杆采用标准件改制，活动压臂采用压铸或锻造成型，量产时的加工成本可控，同时后期维护简单，出现螺纹磨损、压头损坏等问题时可单独更换配件，无需整体报废。在工装选型时，这类手动夹具无需外接动力源，不受作业场地的气源、电源限制，适合户外装修、现场装配、零散加工作业等无动力配套的场景，相比气动、液压夹紧工装，其投入成本更低，操作门槛更低，无需专业人员调试即可上手使用，是小批量加工、维修装配场景中性价比极高的夹持类工装。
