剪式车载起重支撑装置结构设计

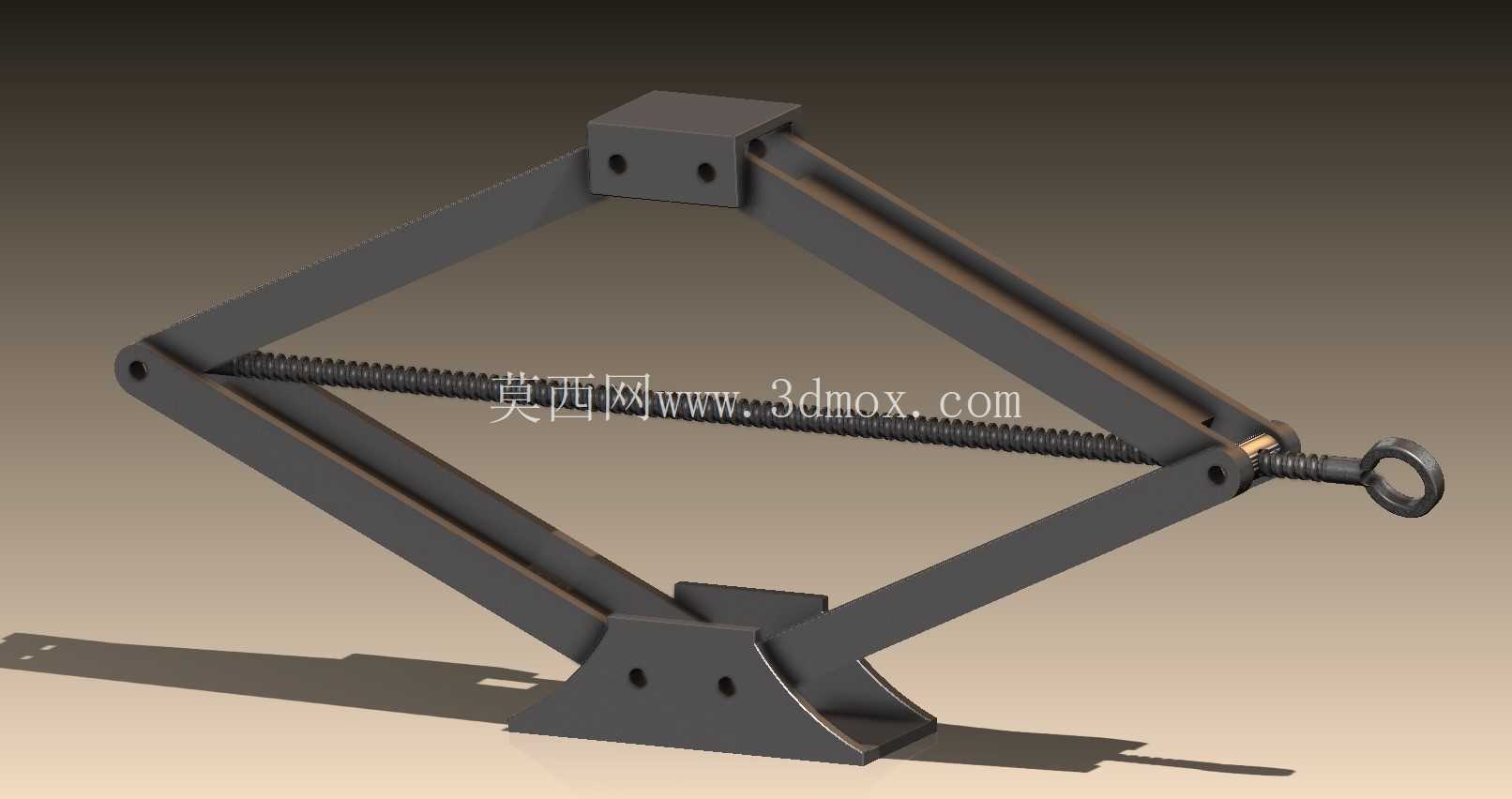

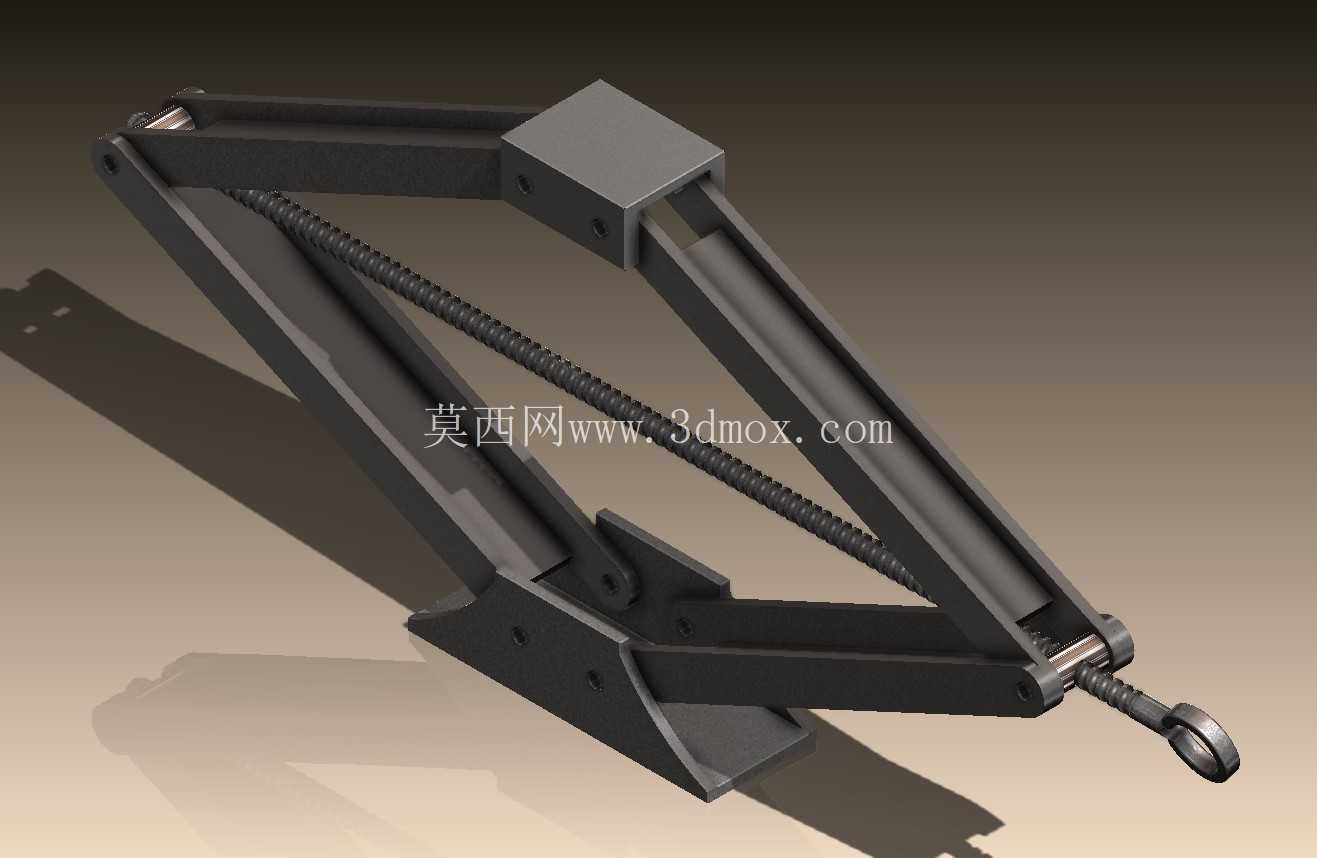

　　在乘用车日常维保、道路应急换胎的作业场景中，这类剪式支撑装置是普及率最高的随车应急工具，和液压立式千斤顶相比，它折叠后占用的储物空间极小，整体重量控制在普通成年男性可单手提携的范围内，能够轻松放入绝大多数家用轿车的后备箱备胎槽侧边储物格，不会额外占用行李装载空间，适配非商用乘用车的随车工具配置要求。从结构设计逻辑来看，整套装置采用对称剪臂铰接布局，上下两端分别设置支撑顶块与底部承力底座，核心传力部件为贯穿两组剪臂铰接滑块的梯形传动螺杆，通过端部的摇柄接口输入扭矩，带动螺杆旋转，驱动两组剪臂的铰接滑块沿螺杆轴向相对位移，从而改变剪臂的开合角度，实现顶部支撑面的垂直升降动作，这种传动结构具备天然的机械自锁特性，当螺杆停止转动且承受额定载荷时，梯形螺纹的导程角小于当量摩擦角，不会出现载荷驱动螺杆反转导致的支撑回落问题，作业过程中无需额外加装机械锁止结构即可保障支撑稳定性，大幅简化了整体结构的零件数量。

　　在实际作业的功能适配层面，顶部支撑块采用带防滑纹理的方块结构，接触面积经过匹配设计，能够贴合乘用车底盘指定的举升支撑点位，避免举升过程中出现滑移、顶坏底盘钣金或密封涂层的问题；底部底座为加宽的平板结构，在平整的沥青、水泥路面上能够提供足够的支撑接地面积，降低单位面积压强，避免软质路面上出现底座下陷的风险，若在非铺装的土路、砂石路面使用，只需在底座下方垫入硬质木板即可进一步分散接地压力，满足户外应急场景的使用需求。从设计细节的工程考量出发，两组剪臂采用等长对称设计，铰接点的位置经过受力优化，在举升到额定最高行程时，剪臂的受力角度仍处于材料许用应力的合理区间，不会出现机构死点或者结构应力集中的问题；传动螺杆的直径、螺距经过匹配计算，既保证了足够的抗拉、抗剪强度来承受额定举升载荷，又控制了摇柄转动时的输入扭矩，普通使用者无需借助加长力臂，仅用随车配套的摇柄即可轻松完成举升操作，不会出现扭矩过大无法转动的情况。

　　关于安装与使用的边界尺寸，这套装置在完全折叠收纳状态下，整体外形为扁平长条状，厚度尺寸控制在较小范围，能够适配绝大多数车型后备箱的随车工具存放空间；完全展开至最大举升高度时，顶部支撑块的离地高度能够覆盖普通家用轿车、城市SUV的底盘举升需求，足够支撑车辆单侧车轮完全离地，满足换胎、底盘简易检查的作业高度要求；横向宽度在举升过程中随剪臂开合动态变化，作业时只需在车辆侧边预留足够的摇柄转动空间即可，无需占用过大的作业场地，在狭窄的路边临时停车场景下也能正常操作。

　　在结构可靠性设计上，所有铰接位置均采用销轴连接，配合适当的间隙配合公差，既保证剪臂转动顺畅无卡滞，又避免铰接间隙过大导致举升过程中出现晃动；传动螺杆的端部设置有限位结构，当举升到最大设计行程时，滑块会接触限位位置，无法继续转动螺杆，避免过度举升导致机构脱出、结构损坏的问题。和其他类型的车载举升工具相比，这种纯机械剪式结构没有液压油密封件，不存在长期存放后密封老化漏油、泄压失效的问题，哪怕在车辆后备箱中存放数年不使用，只要螺纹、铰接位置没有严重锈蚀，就能正常发挥作用，环境适应性更强，无论是北方冬季的低温环境，还是南方夏季的高温高湿环境，都不会因为温度变化影响结构性能，非常适合作为随车长期配备的应急工具。在建模实现层面，这套结构的所有零件均采用规则的钣金、机加工件形态，没有复杂的异形曲面，建模过程中需要重点保证铰接点的同轴度、螺杆与滑块安装孔的配合精度，模拟运动过程中要验证全行程范围内无零件干涉，摇柄接口的尺寸要适配通用的随车摇柄、轮胎扳手的连接尺寸，保证实际使用时的工具兼容性。
