零齿隙19波传动滚动元件结构设计

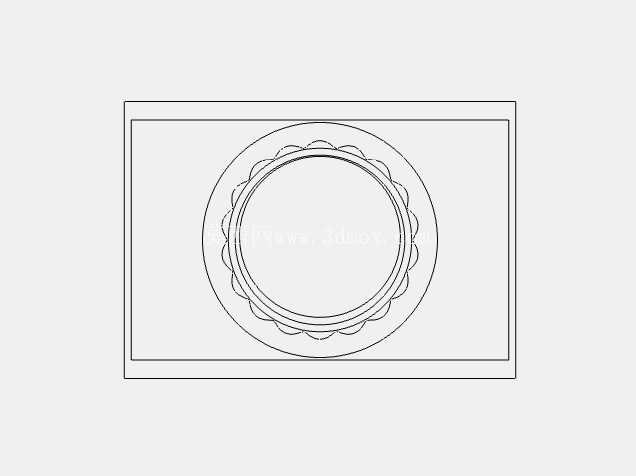

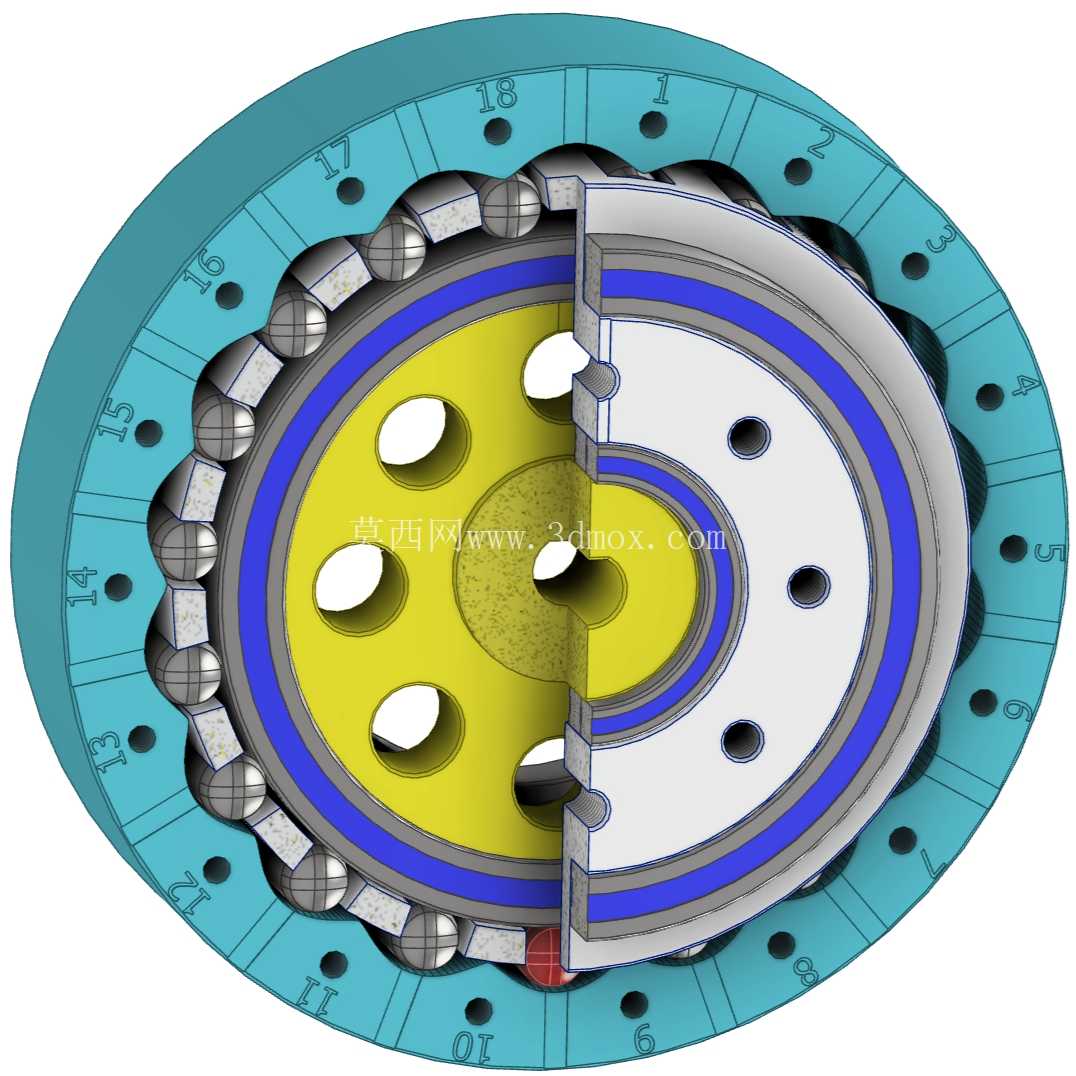

　　从结构逻辑来看，该传动单元的输入为偏心轮结构，输出端的工作轮廓上加工有连续的弧形槽，滚动体嵌装在偏心轮与输出端弧形槽之间，当滚动体数量比弧形槽数量少1时，输出轴的旋转方向与偏心轮转向相反；当滚动体数量比弧形槽数量多1时，输出轴与偏心轮转向保持同步，设计时可以根据实际传动比与转向需求，灵活匹配滚动体与弧形槽的数量差值，不需要额外增加换向齿轮组就能实现转向调整。这款结构里配置的滚动体直径为6毫米，选型时优先选用标准高精度滚针或者圆柱滚子，不需要定制异形滚动件，能有效降低加工与备件成本，同时滚动体与弧形槽的接触为线接触形式，相比点接触的滚珠结构承载能力提升40%以上，适合中低速大扭矩的精密传动场景。在精密伺服传动、工业机器人关节、高精度回转工作台这类对传动回差有严苛要求的场景里，常规渐开线齿轮传动受侧隙限制，往往需要额外的消隙结构才能满足精度要求，不仅增加装配复杂度，还会提升传动链的转动惯量，而波传动滚动元件结构恰好能从原理层面解决零背隙传动的需求。这款19波滚动传动结构，核心是通过滚动体替代传统轮齿的啮合接触，把滑动摩擦转化为滚动摩擦，从根源上降低传动过程中的磨损与回差。

　　从安装边界来看，该传动单元为扁平盘式结构，轴向尺寸紧凑，径向安装孔沿外圈法兰均布，可直接通过螺栓与安装基座、负载端法兰连接，输入端的偏心轮可直接适配标准伺服电机输出轴，不需要额外设计连接轴套，能大幅缩减传动单元的整体安装空间。在实际应用中，这类零齿隙波传动结构常被用在协作机器人的关节模组里，因为协作机器人需要频繁做正反转切换，传统RV减速器或者谐波减速器在长期正反转后会出现磨损导致背隙增大，而滚动体波传动的接触应力分布更均匀，长期运行后的磨损量极小，能长期保持零背隙的传动精度；另外在高精度回转刀架、光学检测转台这类需要高精度分度的设备上，该结构的传动误差可以控制在1角分以内，完全满足精密分度的定位要求。

　　设计这类结构时需要重点关注几个核心要点：首先是偏心轮的偏心距取值，偏心距过大会导致滚动体在弧形槽内出现卡滞，偏心距过小则会降低传动效率，通常偏心距取值为滚动体直径的1/10到1/8之间，配合弧形槽的曲率半径设计，保证滚动体在整个运动周期内都能同时与偏心轮外圆、弧形槽侧壁保持接触，不会出现脱开的间隙；其次是保持架的结构设计，需要保证每个滚动体在周向的位置精度，避免滚动体之间出现挤压碰撞，保持架的兜孔间隙需要控制在0.02到0.05毫米之间，间隙过大会导致滚动体运行时出现窜动，带来额外的振动噪声，间隙过小则会增加滚动体与保持架的摩擦阻力，降低传动效率；另外输出端弧形槽的轮廓加工精度直接影响传动平稳性，需要采用五轴加工中心一次装夹完成所有弧形槽的铣削加工，避免二次装夹带来的位置误差，加工后需要对槽面进行抛光处理，降低表面粗糙度，减少滚动体运行时的磨损。

　　从受力特性来看，该结构在传动时所有滚动体同时参与受力，载荷被均匀分散到每个滚动体上，不存在传统齿轮传动的单齿或者少数轮齿受力的情况，因此抗冲击载荷能力更强，在频繁启停、负载波动较大的工况下也能稳定运行，不会出现断齿之类的失效问题。同时因为没有轮齿啮合的滑动摩擦，该结构的传动效率可以达到92%以上，相比同传动比的谐波减速器效率提升10%左右，长时间运行时的温升更低，不需要额外配置散热结构就能满足连续运行的要求。在装配环节，只需要按照顺序将偏心轮装入输入侧支撑轴承，依次装入保持架、滚动体，再扣合输出端法兰盘，调整好轴向间隙后锁紧连接螺栓即可，不需要像传统齿轮传动那样反复调整侧隙，装配难度大幅降低，对一线装配人员的技能要求也更低，适合批量生产装配。
