带自由浮动笼的中间滚动元件波形驱动结构

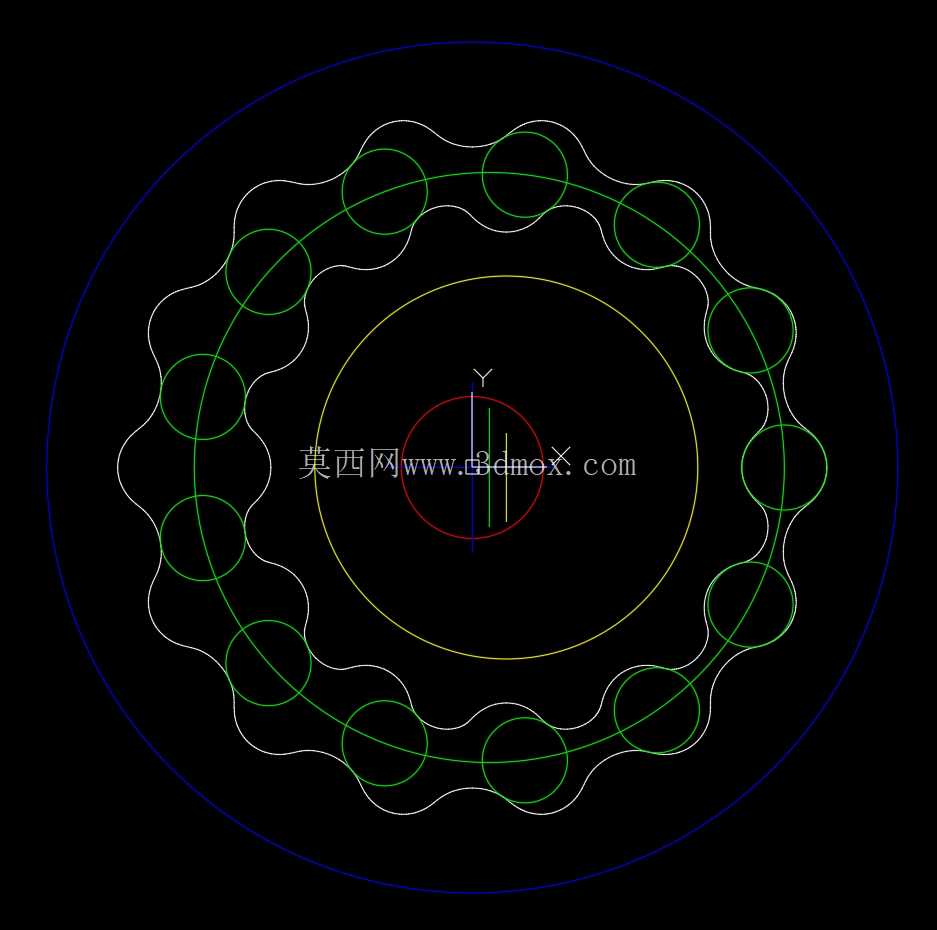

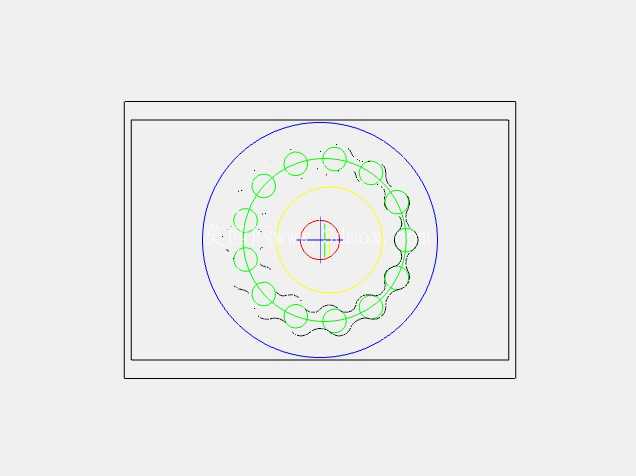

这类带中间滚动元件与自由浮动笼的波形驱动结构，目前多应用在对传动回差、体积重量有严苛要求的精密传动场景，比如协作机器人关节模组、小型伺服转台、3D打印设备的进给传动单元、桌面级精密定位平台，还有部分航空航天领域的小型伺服执行机构里，替代传统谐波减速器或者行星减速结构，来平衡传动精度、加工成本与装配难度。从实际功能来看，该结构依靠三碟式相位差120°的波形发生器作为动力输入，通过波形轮廓推动中间层的滚动元件沿径向做规律的往复位移，滚动元件在自由浮动笼的约束下保持均匀周向排布，同时和内外侧的啮合齿形形成连续的无侧隙啮合，最终实现大减速比的动力输出，相比传统刚性啮合的减速结构，滚动元件的存在把滑动摩擦转化为滚动摩擦，能有效降低传动过程中的磨损与发热，提升长时间运行的精度保持性。

设计层面上，这套结构采用了铝制波形型材搭配塑料-金属混合的笼体结构，核心思路是在保证传动刚性的前提下尽可能降低整体重量，同时降低非核心承载部件的加工精度要求——自由浮动笼不需要和输入输出轴做刚性同轴固定，能够在运行过程中自适应调整滚动元件的周向位置，补偿波形发生器、内外齿圈的加工形位误差，以及装配过程中产生的同轴度偏差，这一点对于小批量生产或者3D打印快速验证的场景非常友好，不需要极高的加工精度就能实现稳定的传动效果。三碟式120°相位排布的波形发生器，相比单碟或者双碟结构，能让同时参与啮合的滚动元件数量提升三倍以上，有效分散单个滚动元件承受的接触应力，在相同外形尺寸下能传递更大的扭矩，同时让啮合过程更平顺，降低传动过程中的振动与噪音。

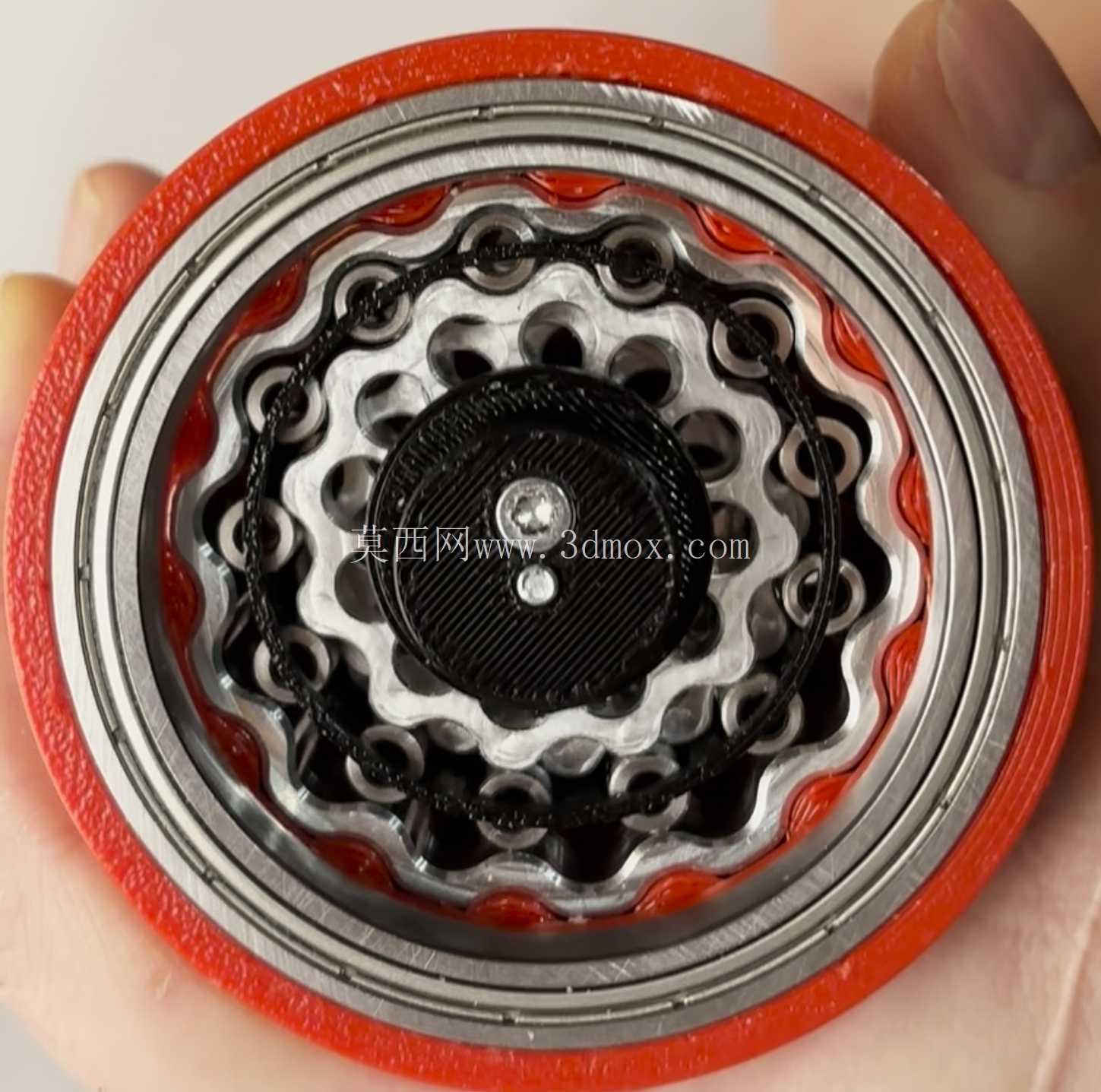

从安装边界来看，该结构整体为扁平式环形布局，输入轴从中心波形发生器位置穿过，输出端可直接与外侧的红色密封端盖集成，整体径向尺寸紧凑，轴向厚度较薄，不需要额外设计复杂的支撑轴承座，外侧的环形金属边框可直接作为安装基准面，通过端面的均布螺丝孔即可固定到设备的安装基板上，适配狭小的安装空间。需要注意的是，由于自由笼采用混合材质设计，运行过程中要考虑不同材料的热膨胀系数差异，在高温工况下需要预留足够的径向间隙，避免滚动元件卡滞；滚动元件与内外齿形的接触属于线接触形式，在重载冲击场景下需要对齿形轮廓做修形处理，避免接触应力过大导致的部件塑性变形。另外，该结构的密封端盖采用红色硬质材质，既可以作为外观防护层，也能阻挡外界粉尘、碎屑进入啮合区域，适配多粉尘的工业现场环境，不需要额外加装外置密封结构就能满足IP54左右的防护等级，简化下游设备的结构设计流程。在实际选型适配时，可根据输出扭矩需求调整滚动元件的直径与数量，以及波形发生器的轮廓升程，不需要大幅改动整体安装尺寸就能覆盖不同的扭矩输出需求，对于模块化的传动单元设计非常友好。
