直插式NPN型2N3904晶体管三维结构

　　在消费电子、通讯终端、工业控制板卡的原型验证与小批量试制环节，直插封装的小功率晶体管始终是面包板搭试、功能样机调试阶段最常用的半导体器件之一，2N3904作为通用型NPN小信号晶体管，广泛应用在低频小信号放大、开关控制、电平转换等电路场景中，从学生电子实训的基础电路，到工业通讯模块的信号调理支路，都能见到该型号器件的应用。做这类元件的三维建模，首先要明确其实际使用中的安装边界：该器件采用TO-92直插封装，主体为黑色环氧塑封本体，顶部为圆弧收边结构，本体下方引出三根平行的直插引脚，引脚间距严格匹配标准面包板的插孔节距，同时也适配通用万能板、PCB直插焊盘的孔位设计，建模时需要精准还原引脚的直径、伸出长度、引脚间的中心距，避免出现模型导入装配后无法插入面包板插孔、与PCB焊盘对位偏差的问题。

　　从设计思路上，这类通用电子元件的建模不需要做过度的内部结构还原，重点要保证外部装配尺寸的准确性：塑封本体的外形轮廓要匹配实物的脱模斜度，本体表面的印字区域做浅浮雕效果处理，还原实物表面的型号标识质感，三根引脚的末端做微小的倒角处理，既符合实际元件引脚的加工特征，也能避免虚拟装配时出现尖锐边的干涉报错。很多工程师在做电路虚拟仿真、教学演示动画、产品爆炸图制作时，往往会忽略这类分立元件的细节还原，导致整体场景的真实感不足，实际上精准的元件模型不仅能用于装配干涉检查，还能直接用于渲染输出产品装配教程、实训教学课件，不需要再额外做后期的元件修图。

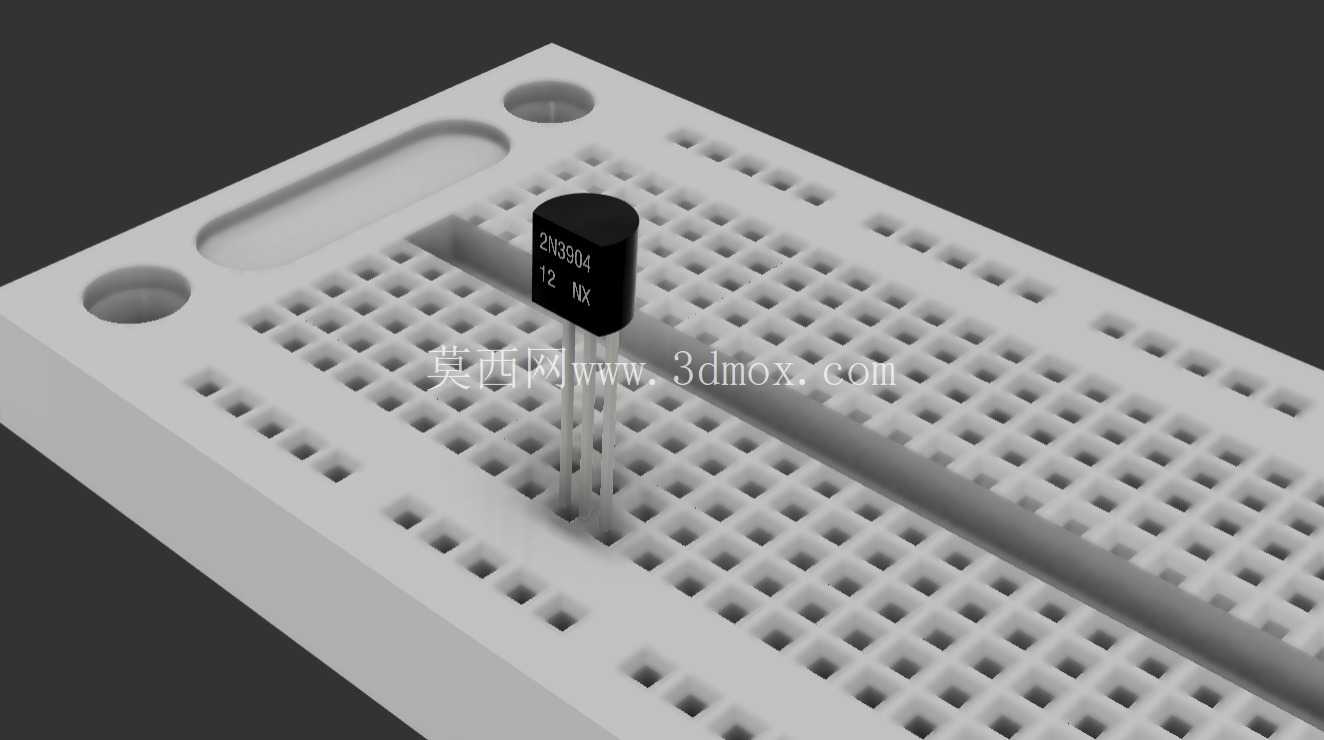

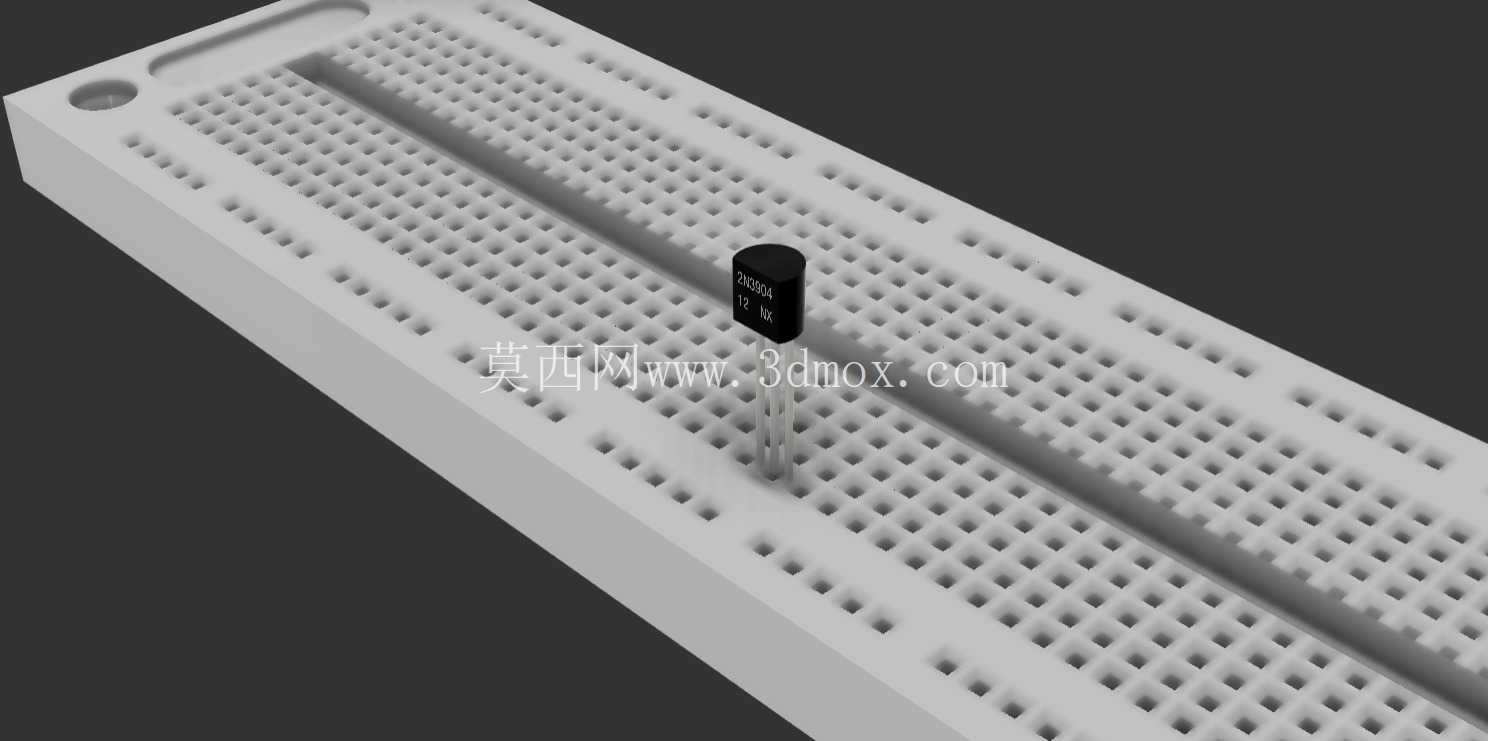

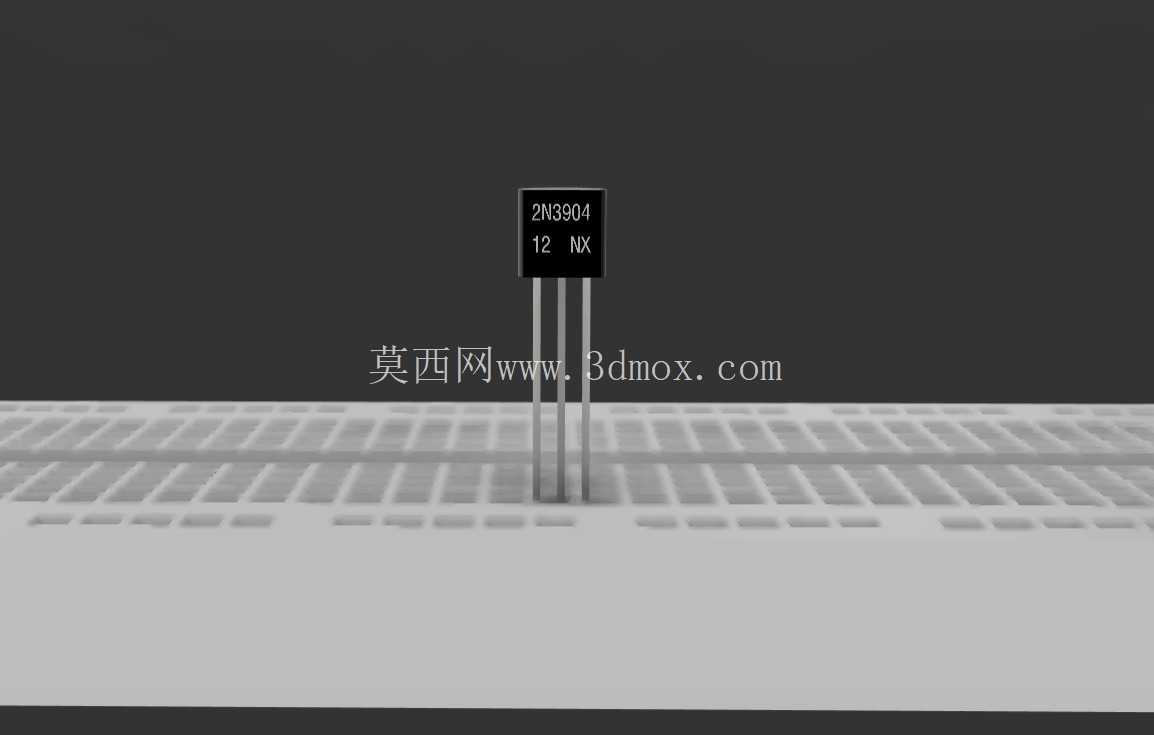

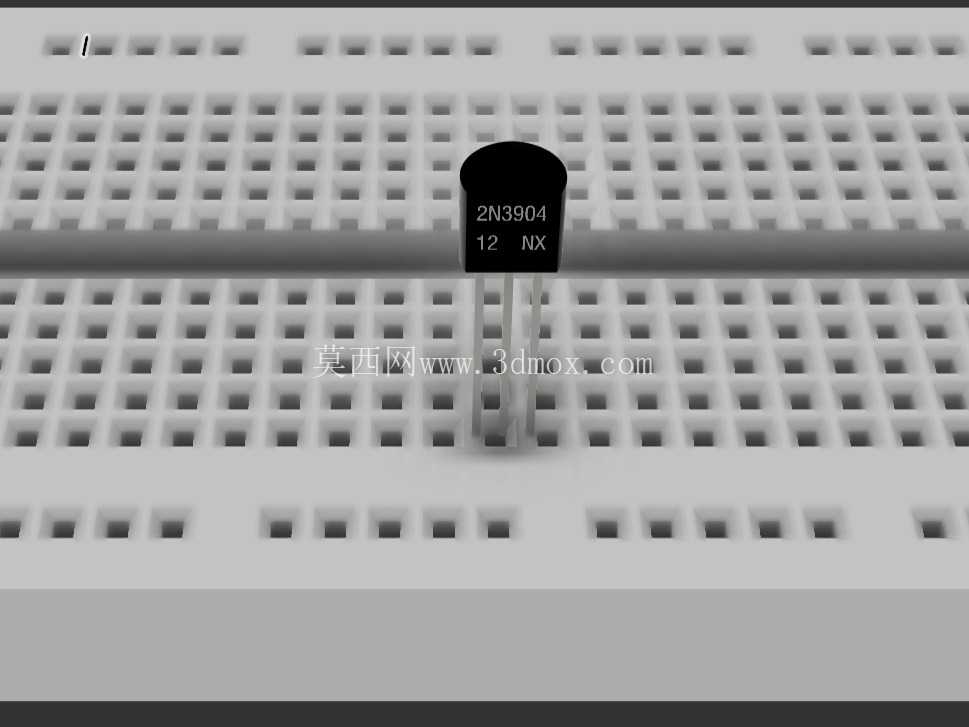

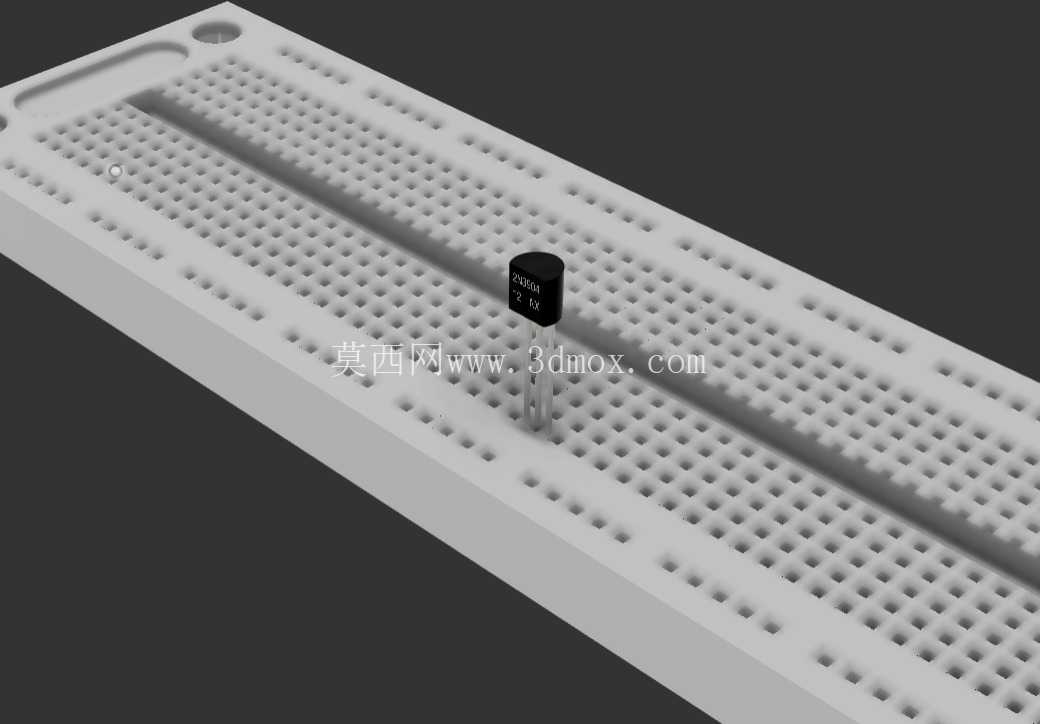

　　实际应用中，该型号晶体管在面包板上搭试电路时，通常是引脚垂直插入面包板的连通孔内，塑封本体底部与面包板表面保留微小的间隙，建模时要把这个安装间隙的尺寸也考虑进去，避免装配时本体与面包板表面出现面重叠的渲染错误。不同于贴片元件的扁平封装，TO-92封装的直插元件有明显的引脚高度差，在做整机布线的三维检查时，准确的元件高度模型能帮助工程师提前预判元件与外壳、上层走线的空间冲突，减少后期打样的改板次数。

　　对于电子类教学场景来说，精准的晶体管三维模型可以配合电路原理动画，直观演示元件的插装方向、引脚定义，比单纯的二维原理图更有实操指导意义；在工业产品的宣传渲染中，细节到位的分立元件模型也能提升电路板部分的真实质感，避免出现电路板上元件模糊、比例失调的问题。建模过程中，塑封本体的曲面过渡要自然，不能出现生硬的棱角，引脚部分要还原金属镀层的哑光质感，本体的黑色塑封部分做轻微的磨砂质感处理，贴近实物的视觉效果，不需要做夸张的高光反射。另外要注意，三根引脚的长度存在细微的实际公差，建模时取行业通用的标称尺寸即可，既满足通用场景的装配需求，也不会因为过度追求个别实物的公差导致模型适配性下降。在做数字孪生场景的电路板可视化时，这类基础元件的模型精度直接影响整个数字孪生场景的可信度，精准的尺寸还原能让虚拟调试过程中的元件布局和实际硬件完全对应，方便调试人员快速定位硬件位置。
