红色直插发光二极管电子元件

红色直插发光二极管是电子电路中最常见的光电器件之一，广泛出现在电源指示面板、信号状态提示、教学实验板、小型机器人控制板、消费类电子主板以及工业控制柜的人机交互区域。这类器件承担的核心作用，是把电路中的电信号转化为肉眼可识别的红光输出，用于通电状态确认、故障报警、逻辑电平提示或者简单的光效显示。在整机结构布局阶段，工程师往往需要提前确定灯珠头部露出面板的高度、引脚伸出PCB的长度以及周边遮挡件的间隙，否则装配后容易出现灯光被外壳挡住、灯头与透明视窗干涉、引脚弯折后触碰相邻焊盘等问题。

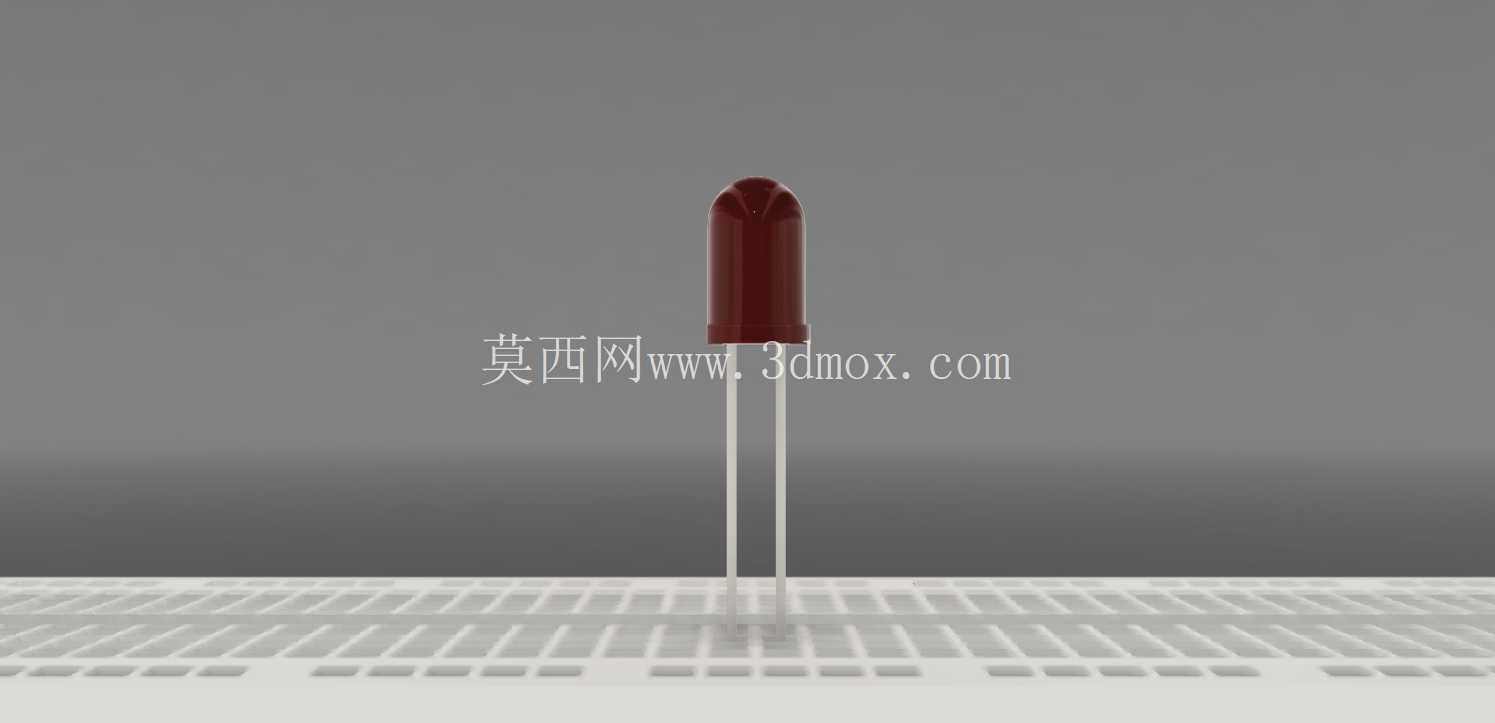

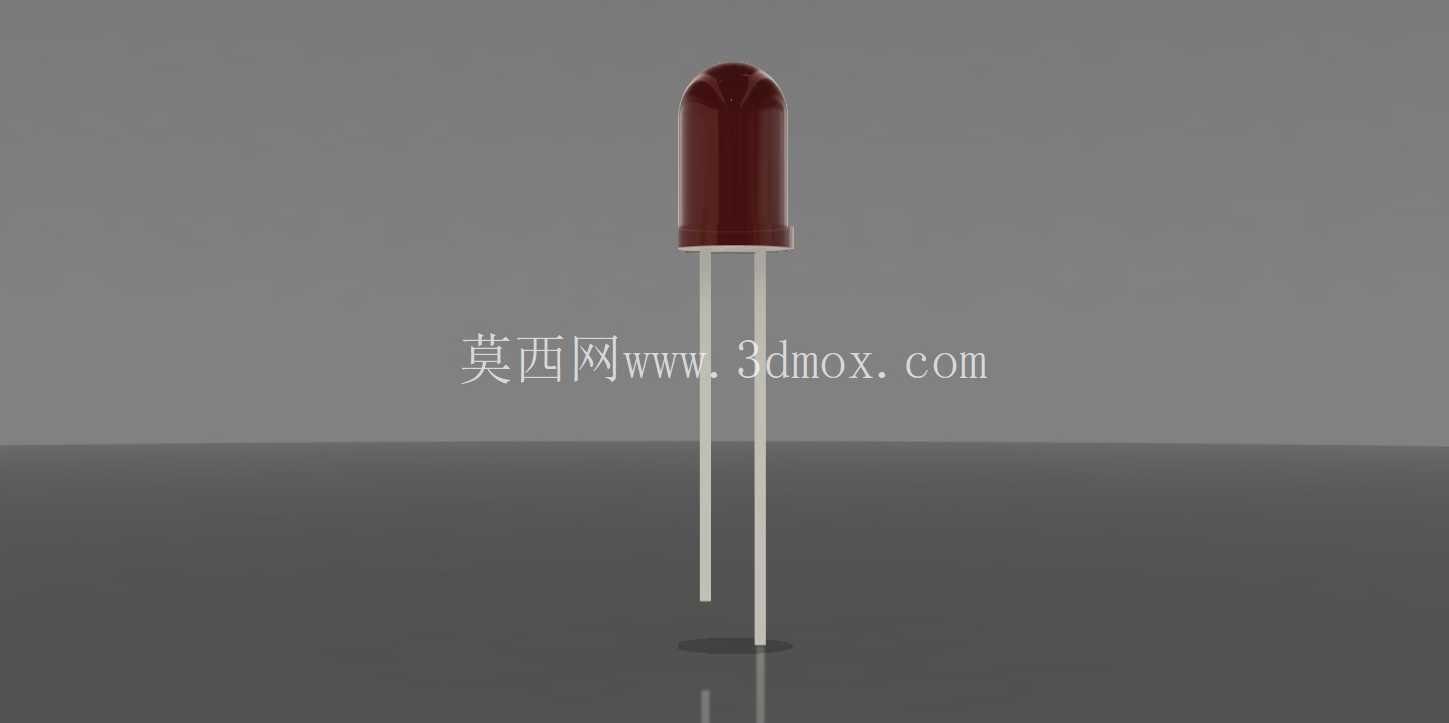

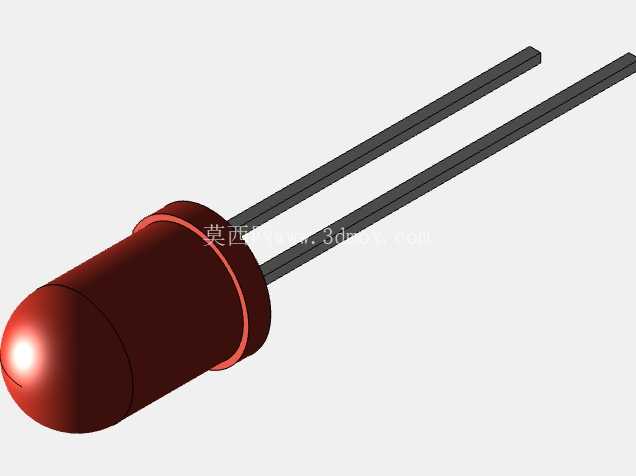

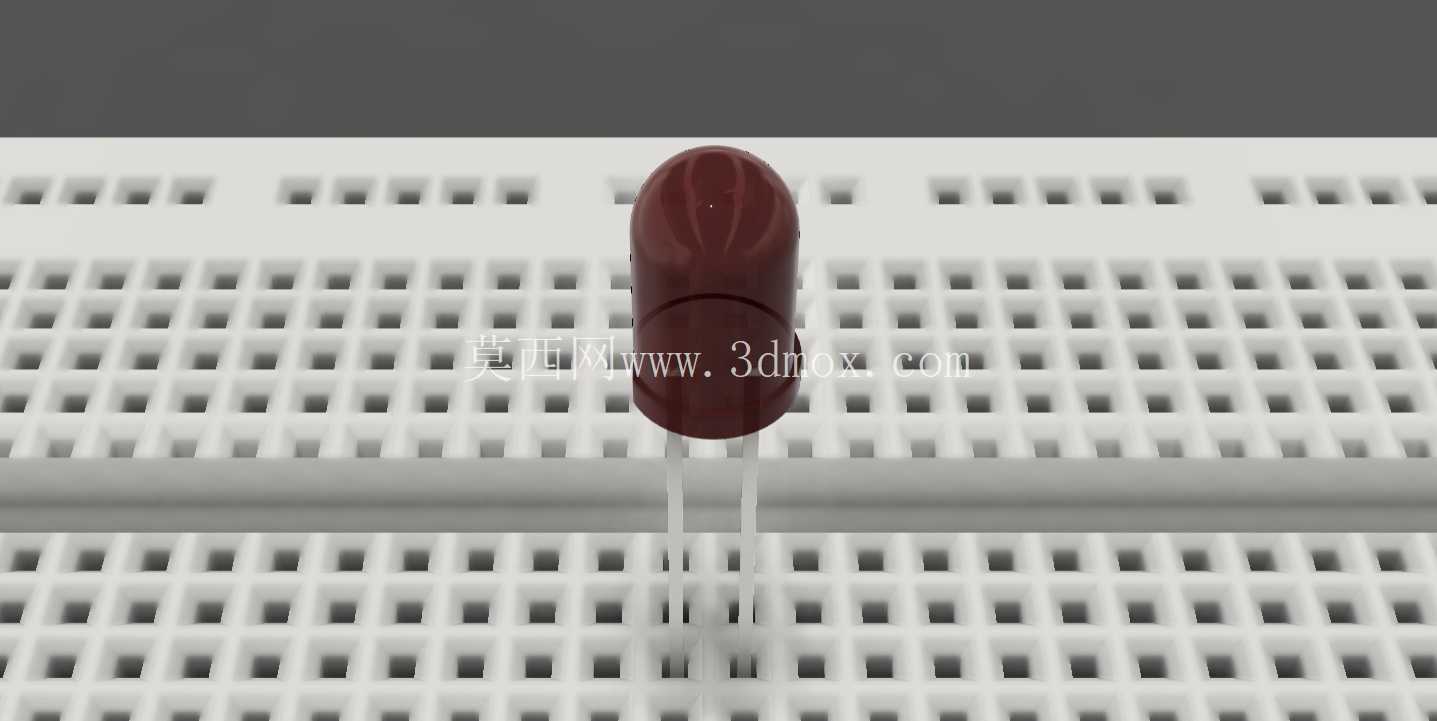

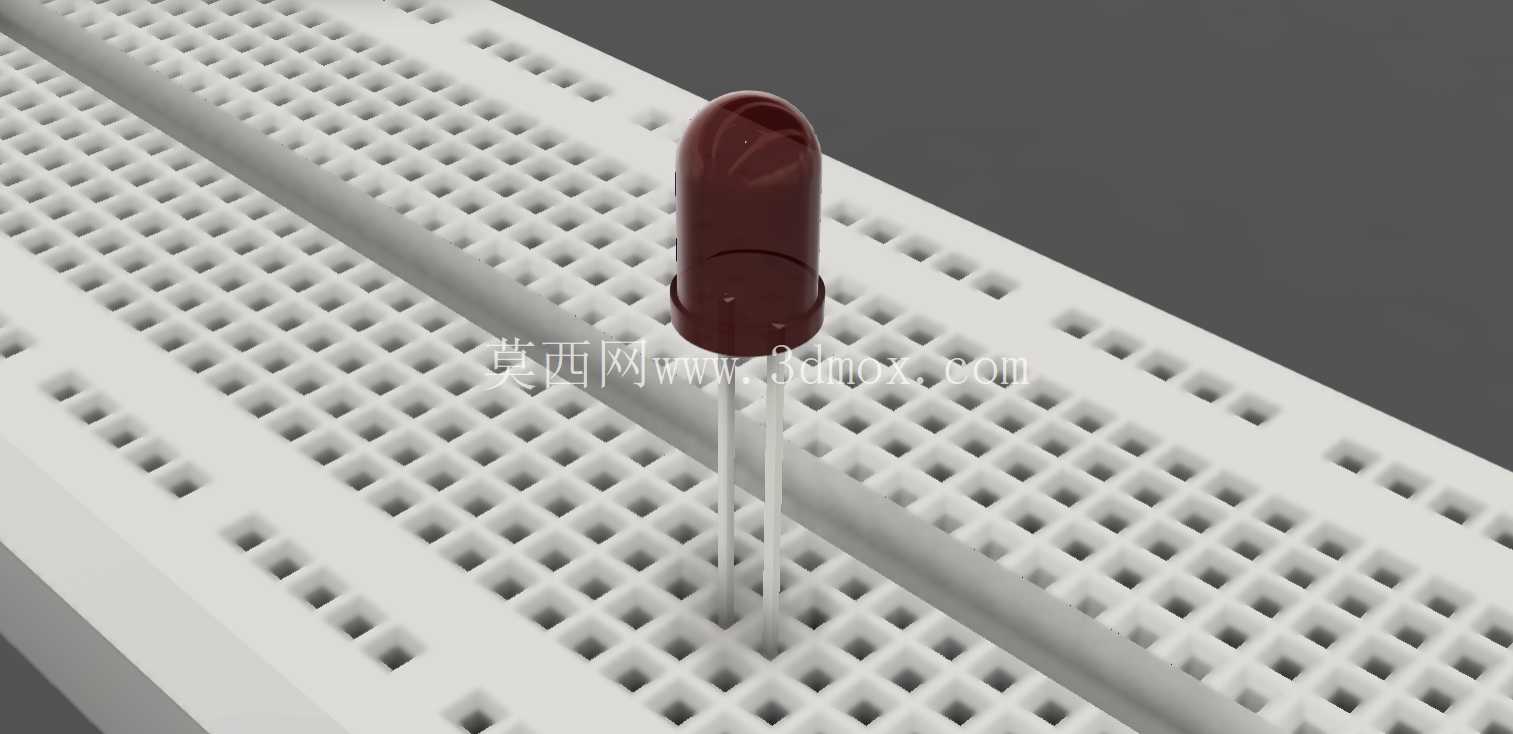

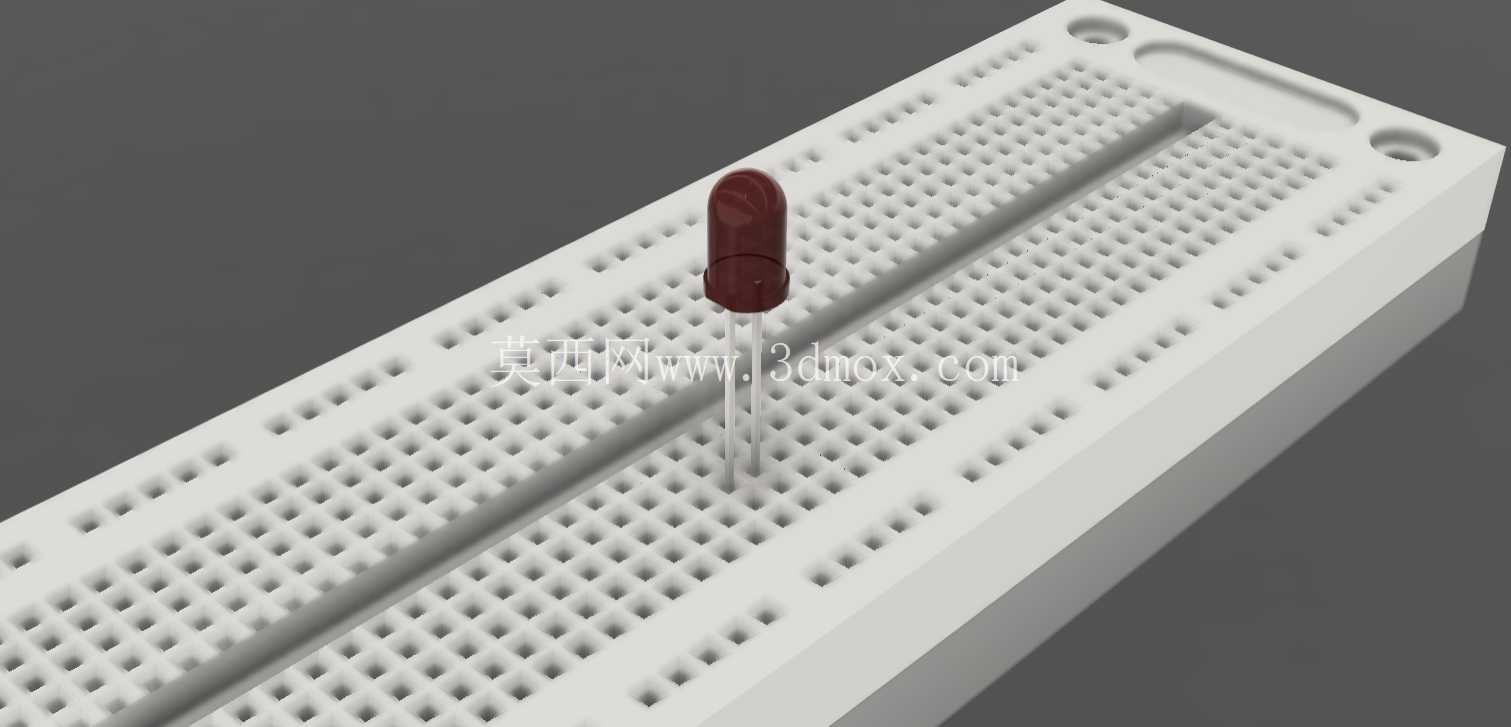

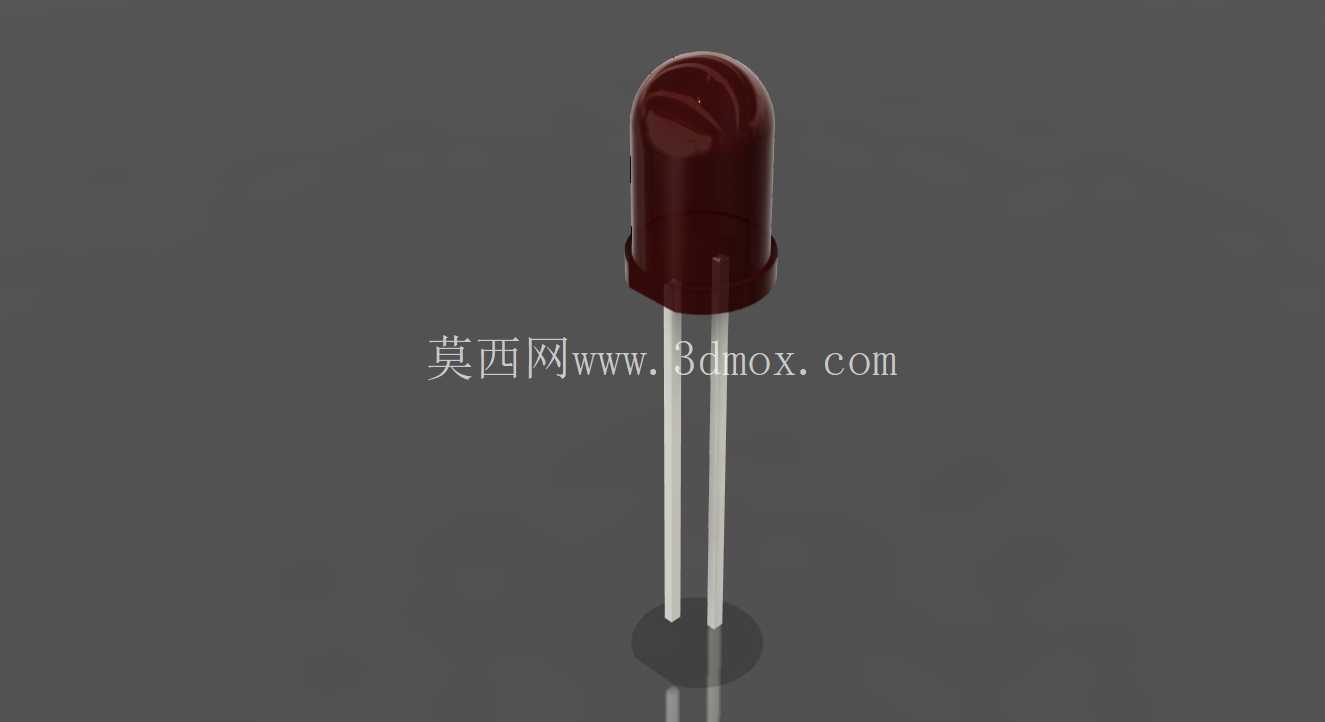

从外形结构看，该器件采用经典圆柱形环氧封装，顶部为半球形聚光透镜，中段为红色透光树脂本体，底部带有一圈定位凸缘，下方延伸出两根平行金属引脚。红色封装本体不仅承担滤光与显色作用，也对内部芯片、键合引线和反射腔体形成密封保护。半球形头部的曲面会影响出光角度，在做面板开孔和导光件配合时，需要关注灯珠顶端到面罩的距离：距离过近可能产生亮斑不均，距离过远则会降低可视亮度。底部凸缘通常在插件焊接时起到轴向限位作用，可避免器件过度贴板或插入深度不一致。

建模时需要把封装外形、引脚中心距、引脚直径、灯体直径、头部圆弧以及根部台阶分别建立清楚，因为这些几何特征会直接传递到PCB封装库、面板开孔图和装配干涉检查中。两根引脚存在长短区别，长脚通常对应阳极，短脚对应阴极；在三维布局里保留这种不对称关系，有利于结构与电气设计同步校验。引脚并非简单装饰件，它们穿过电路板孔后完成焊接固定，因此引脚长度要兼顾板厚、焊接余量以及后期弯折空间。若设备内部空间紧凑，引脚可能需要预折弯，此时模型中应体现直线段与折弯半径，避免在数字样机里忽略实际加工极限。

设计思路上，这类小型光电器件虽然结构不复杂，但对装配边界比较敏感。灯体圆柱段与面板安装孔之间应保留合理间隙，既方便插件作业，又不能让器件在振动环境中明显晃动。若采用灯座或导光柱，红色灯头与导光柱端面之间宜保持同轴，偏心会造成侧面漏光或亮度下降。对于多颗LED并排布置的按键面板，还要控制相邻灯珠中心距，保证焊点、丝印、外壳筋位互不冲突。在自动化插件或人工焊接场景中，器件顶部轮廓和引脚间距会影响供料、插装和波峰焊通过性，因此结构工程师在建立数字样机时，不能只画外观，还要把可制造性相关的尺寸关系表达完整。

实际用途方面，红色LED常被用于电源异常、报警、停止、低电量等需要醒目提示的位置。相比贴片式灯珠，直插封装具有引脚支撑强、发光位置高、维修更换方便、与面板导光结构配合简单等特点，适合教学装置、实验平台、老式控制盒以及低成本电子设备。它也常被嵌入机器人小车上，作为传感器触发、电机方向或控制板运行状态的可视化反馈。在这些场景里，灯珠不仅是功能元件，也是整机外观与交互细节的一部分；灯光是否正对观察窗口、红色透镜是否与黑色面板形成足够对比，都会影响设备使用体验。

从安装边界看，圆柱形灯体上方需要预留出光空间，下方引脚区域需要预留焊接和走线空间，侧面则要避开电容、接插件、外壳立柱等高大零件。若设备存在透明罩，灯罩内表面与LED顶端之间应保留安全距离，防止热胀冷缩或装配公差造成接触。引脚附近不宜设置过高的塑胶筋，因为维修拆件时可能需要夹住引脚或灯体根部。对于需要灌胶或涂覆三防漆的电路板，还应在模型阶段明确灯体哪些区域允许被覆盖，避免树脂污染透镜而降低红光透过率。通过完整还原封装轮廓、引脚形态和安装关系，该三维模型可用于电子设备布局评审、PCB机械协同、面板开孔设计以及教学演示，使结构设计与电气装配在实物制作前就能发现干涉和可视性问题。
