直插式1N4004BL整流二极管结构建模

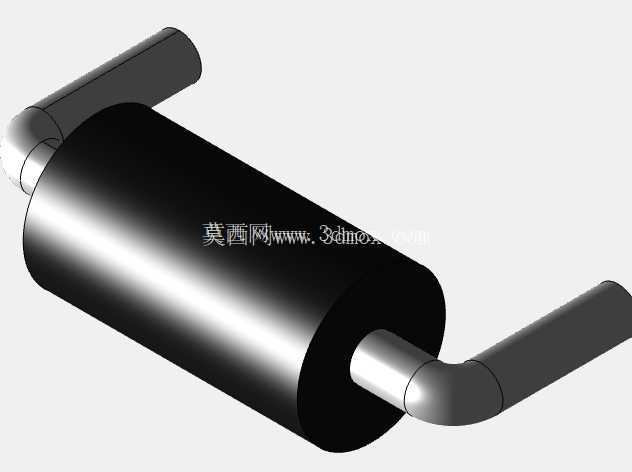

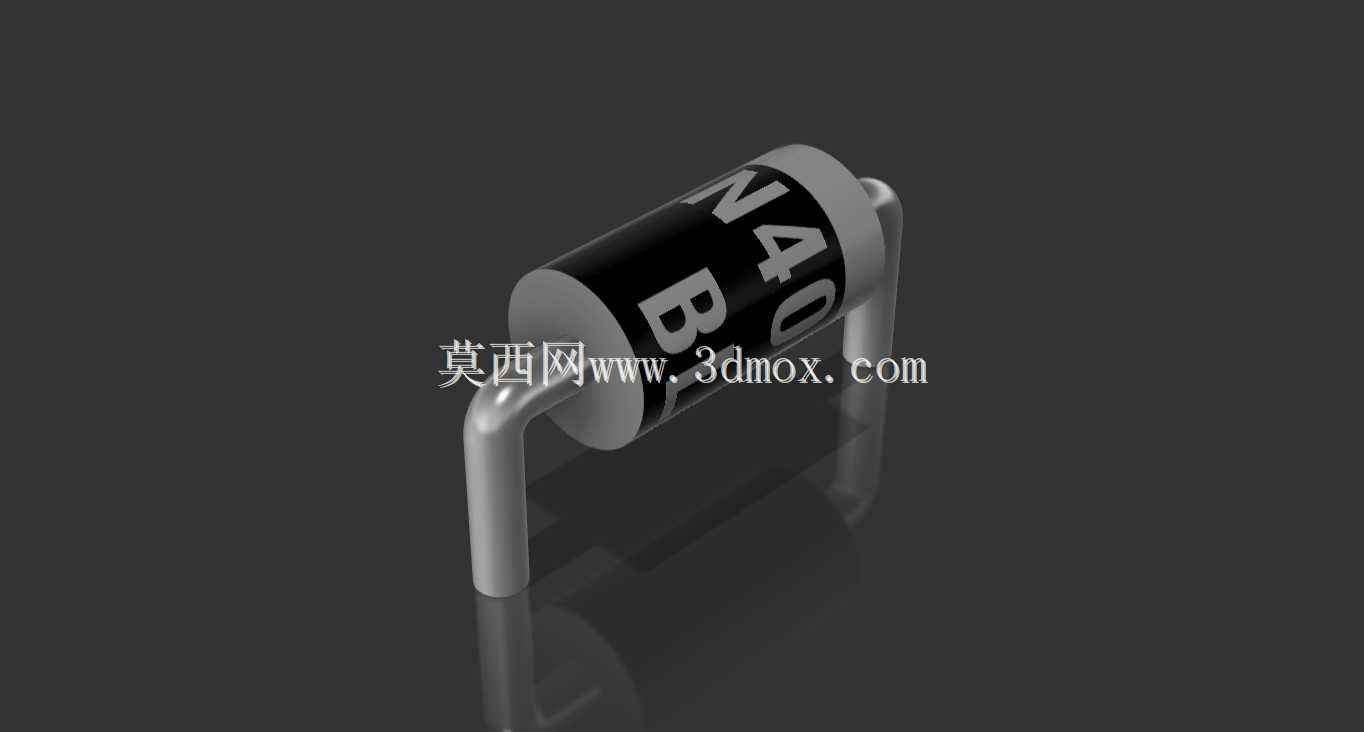

　　建模过程中首先还原了器件的核心结构组成：中部的黑色环氧封装本体是器件的主体承载部分，建模时严格遵循实际量产器件的外形轮廓，本体表面的标识区域做了凹凸纹理处理，还原丝印标识的实际触感与视觉特征，避免建模时将标识做成平面贴图导致的渲染失真，方便后续做产品装配演示时的细节呈现。两端的金属引脚采用折弯成型的直插式结构，引脚的直径、折弯半径、引脚伸出长度均参考行业通用的DO-41封装尺寸规范，引脚与封装本体的衔接处做了圆弧过渡处理，还原实际生产中引脚与封装本体的密封结合结构，避免建模时出现直角衔接的失真问题，这部分的尺寸精度直接影响PCB设计时的焊盘孔径匹配、引脚跨距设置，若引脚跨距建模偏差超过0.2mm，就会导致实际生产中插件工序出现器件无法插装的问题，因此建模时对两引脚的中心距做了严格的尺寸约束，确保与常规2.54mm网格PCB的焊盘位置完全匹配。在低压整流电路的三维布局设计中，直插式整流二极管的模型精度直接影响PCB板的装配干涉校验、散热空间预留以及整机布线的合理性，本次建模的1N4004BL整流器件，是工频低压整流场景中应用最广泛的半导体元件之一，常见于小功率电源适配器、家电控制板、工业低压配电辅助回路、消费类电子供电模块等场景，承担交流转直流过程中的单向导通整流功能，可承受1A的额定正向整流电流，反向耐压满足常规民用、工业低压回路的绝缘需求。

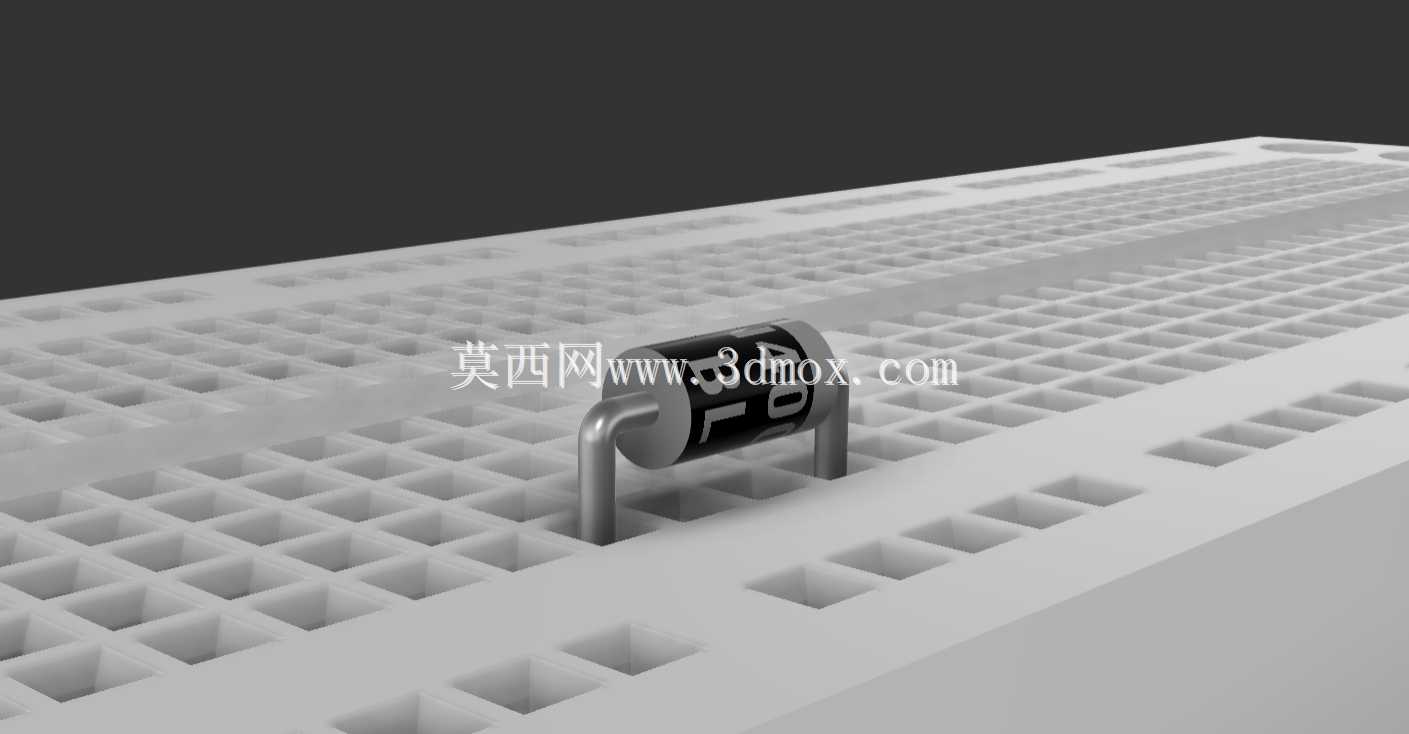

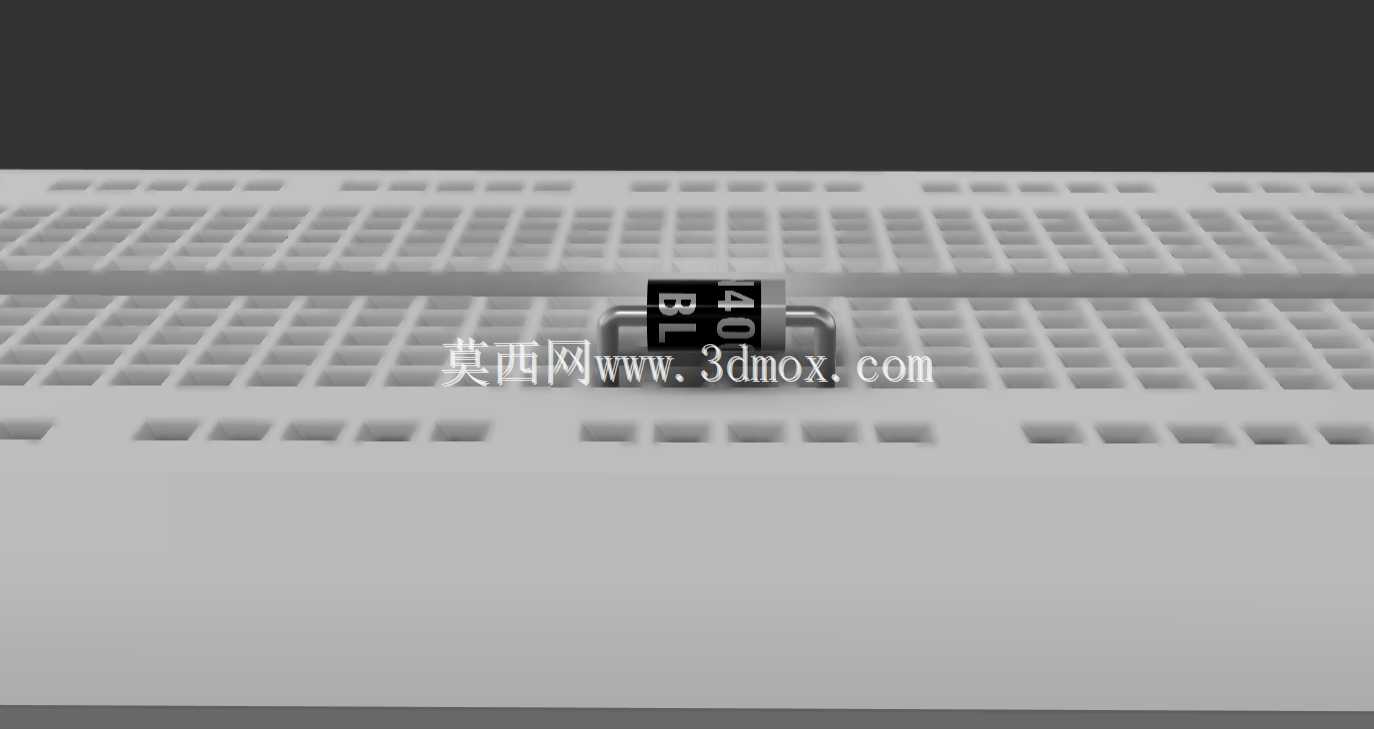

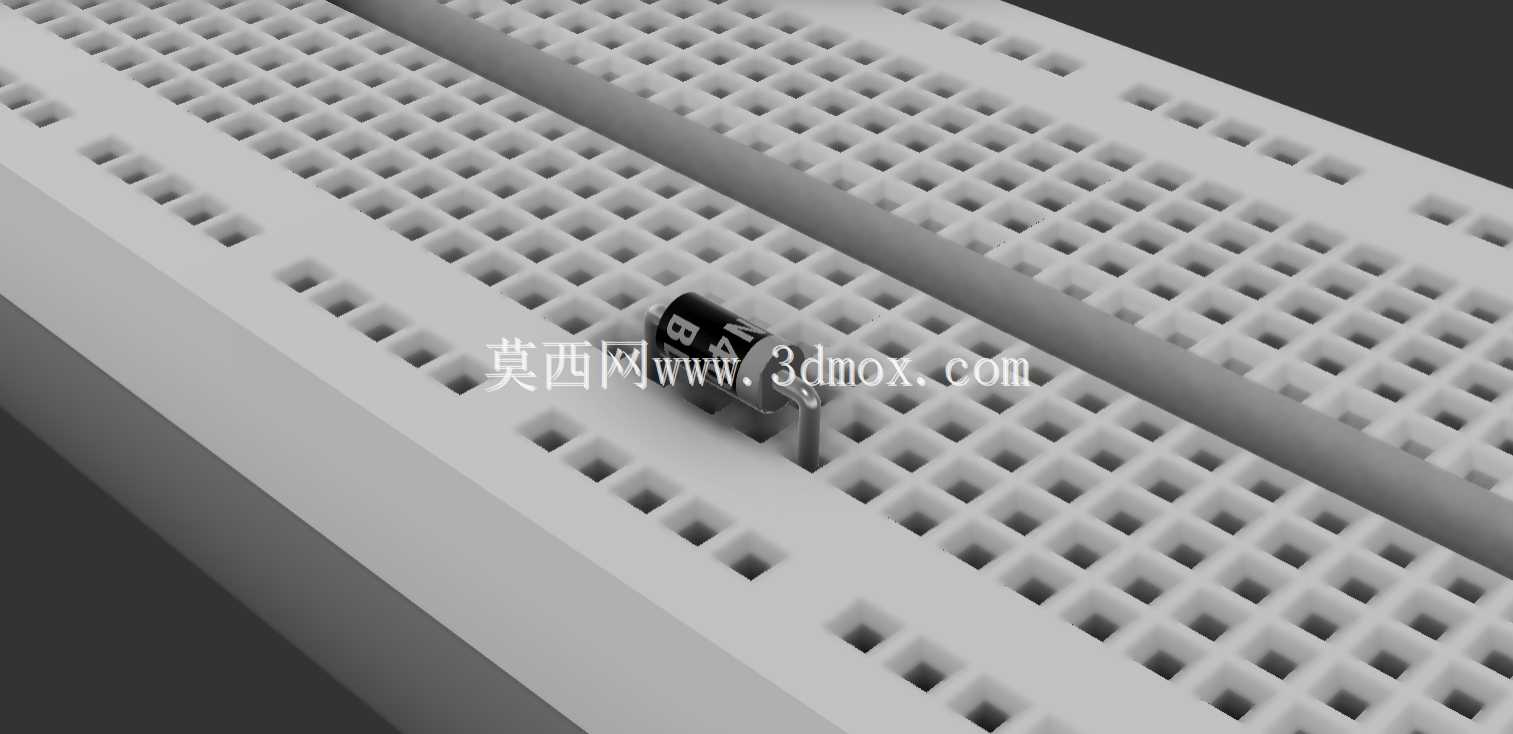

　　从设计思路上，建模时没有采用简单的圆柱体拼接来简化结构，而是对封装本体的端部做了微倒角处理，还原实际环氧封装注塑成型后的脱模倒角特征，引脚表面做了哑光金属质感的材质区分，还原镀锡铜引脚的实际表面状态，方便后续做渲染输出时能够清晰区分不同材质部分，也能在装配干涉检查时准确识别引脚与周边元件的安全间隙。在实际电路布局中，这类直插二极管的安装通常分为卧式贴板安装与立式折弯安装两种方式，建模时保留了引脚的可编辑参数，设计人员可以根据实际板卡的空间需求调整引脚的折弯角度与伸出长度，无需重新建模即可适配不同的安装场景：卧式安装时器件本体贴靠PCB板面，占用的垂直空间更小，适合对整机厚度有要求的薄型电源产品；立式安装时器件本体垂直于板面，占用的板面面积更小，适合元件密度较高的控制板卡。

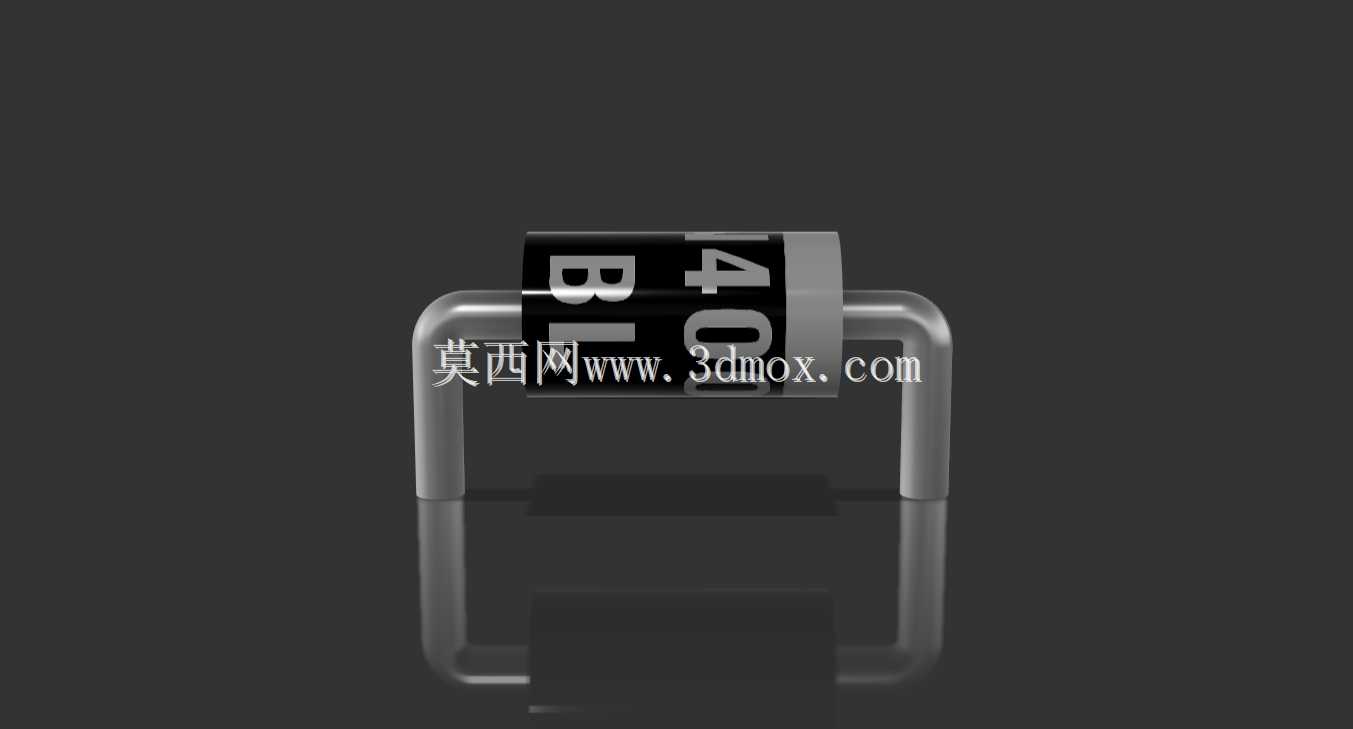

　　从功能特性的还原角度，模型准确呈现了器件的极性区分特征，本体一端的色环标识区域做了独立的结构面划分，方便后续在装配BOM导出、装配指导文件生成时快速识别极性方向，避免生产过程中出现插件反向的质量问题，这一点在整流电路的设计中尤为重要，二极管反向安装会直接导致整流功能失效，甚至引发回路短路烧毁后端元件。建模时还考虑了散热空间的模拟需求，封装本体的外轮廓尺寸完全参照实际器件的热分布范围设置，在做整机热仿真分析时，可以直接基于该模型的外轮廓设置热源区域，模拟器件满负载工作时的表面温度分布，校验周边热敏元件的布置距离是否满足安全要求，比如周边的电解电容、贴片芯片等元件，需要与整流二极管保持足够的距离，避免长期受高温影响导致寿命缩短。对于通讯类手持设备、小型消费电子的内置电源板设计而言，这类二极管的模型精度还会影响整机的内部堆叠校验，若模型的本体直径、引脚长度建模偏大，会导致内部结构设计时预留的空间冗余，造成整机尺寸不必要的增加，若建模偏小则会出现装配时元件与外壳、其他结构件发生干涉的问题，因此建模过程中对每一处尺寸边界都做了实物对照校验，本体的长度、直径，引脚的线径、伸出长度，折弯处的圆角半径均与量产实物保持一致，没有做夸张的简化处理。

　　在做数字化样机的虚拟调试过程中，该模型可以直接导入电路仿真软件的三维布局环境，与周边的电阻、电容、变压器、PCB板等元件完成虚拟装配，提前排查插件顺序、波峰焊时的元件遮挡、引脚长度是否满足过波峰焊的工艺要求，比如引脚伸出板面的长度需要控制在1.0-1.5mm之间，过长会导致焊锡时出现拉尖问题，过短则会导致焊盘浸润不足影响焊接可靠性，模型中引脚的长度参数可以直接用于工艺文件的参数提取，减少设计人员反复核对尺寸的工作量。
