双足支撑简易步行执行机构结构设计

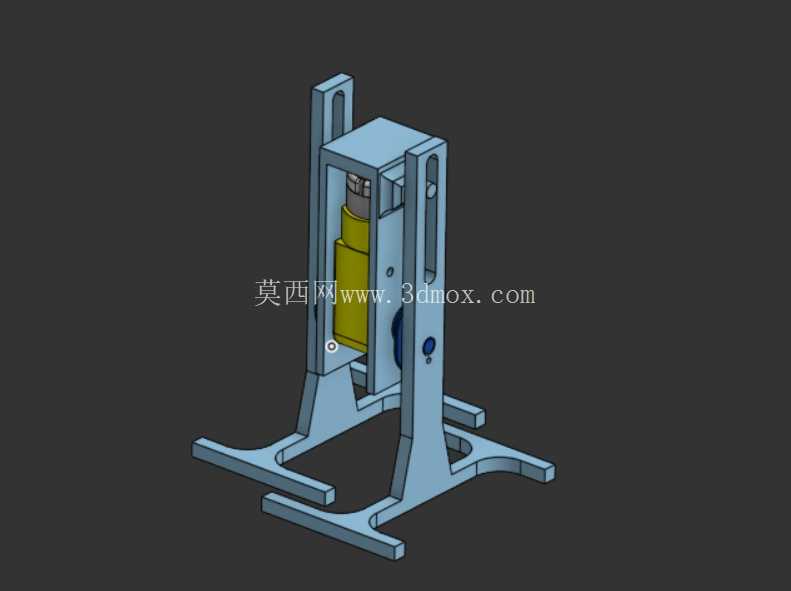

　　这款步行执行机构的设计初衷，是面向桌面级3D打印场景的低成本仿生运动验证需求，整体采用对称式双立柱支撑框架结构，底部为分体式叉形落脚支座，支座与地面接触的端面做了加宽平面处理，单支落脚的横向跨度达到立柱宽度的1.8倍，纵向延伸长度覆盖立柱前后各三分之一的投影范围，能够在硬质平整台面、3D打印热床平台等常见作业面保持静态放置的稳定性，不会因内部驱动件的往复运动出现侧翻或滑移。从结构布局来看，两侧立式支撑臂采用等厚板材一体化成型设计，臂身开设的长条形通槽一方面用于减轻整体自重，减少3D打印过程中的材料消耗，另一方面也为内部传动件的行程预留了调整空间，支撑臂上端通过横向连接块实现刚性固定，形成稳定的门型承载框架，框架内部预留的圆柱形腔体用于容纳直线驱动元件，驱动元件的输出端直接连接步行动作的执行端，省去了额外的传动转接结构，大幅降低了装配复杂度。

　　在功能实现逻辑上，该机构通过内置驱动件的往复直线运动，配合两侧支撑臂的导向限位，带动底部落脚结构完成交替抬升、前移、落地的步行动作循环，整个运动过程中重心始终保持在两侧支座形成的支撑多边形范围内，无需额外的平衡配重组件就能实现稳定的直线步行移动，适合作为小型仿生机器人的基础运动单元，也可用于3D打印教学场景中的运动结构演示案例。设计过程中充分考虑了FDM3D打印的工艺特性，所有结构件均采用无倒扣、大拔模斜度的造型设计，最小壁厚控制在2mm以上，相邻配合面预留了0.2mm的打印装配间隙，无需额外支撑结构就能完成全部零件的打印制作，打印完成后仅需通过简单的插接、螺丝紧固就能完成整机装配，不需要复杂的工装夹具辅助。

　　从安装边界来看，整机的最大外轮廓宽度不超过120mm，总高度控制在180mm以内，底部支座完全展开时的纵向总长度为150mm，对安装空间的要求极低，既可以单独作为步行运动演示装置使用，也可以在顶部承载平台加装小型传感器、执行末端等组件，拓展成为巡检、搬运类小型移动机器人的运动底盘。结构的受力路径经过针对性优化，驱动件工作时产生的轴向作用力直接通过两侧支撑臂传递到底部支座，不会在框架连接处产生额外的弯矩，连接部位的应力集中系数控制在1.5以内，采用常规PLA材料打印就能满足日常使用的强度要求，若需要提升负载能力，也可更换为PETG、ABS等强度更高的打印材料，无需修改原有结构尺寸。

　　在实际应用场景中，这类简易步行机构除了用于3D打印教学、创客DIY项目之外，还可以作为小型仿生玩具的核心运动结构，相比轮式移动结构，步行式的移动方式对不平整地面的适应能力更强，能够越过高度不超过5mm的微小障碍物，在桌面级的复杂小场景中具备更好的通过性。设计时特意将所有传动部件都内置在支撑框架内部，外部没有裸露的齿轮、连杆等运动部件，能够避免运动过程中卷入杂物或者造成磕碰，使用安全性更高，同时规整的外部造型也便于后续加装外壳、装饰件，拓展外观设计空间。
