适配Arduino Uno的四轴CNC控制扩展板

在桌面级小型数控加工、创客DIY雕刻设备的开发场景中，控制板的集成度与适配性直接决定了整机的调试周期与运行稳定性，这款适配Arduino Uno的四轴CNC控制扩展板，正是针对小型数控设备的轻量化控制需求设计的硬件方案。从实际应用场景来看，该扩展板可直接叠装在标准Arduino Uno主控板上方，无需额外飞线转接，即可完成四轴步进电机的驱动信号输出、限位开关信号采集、主轴启停控制等核心功能，常见于桌面级雕刻机、小型激光切割机、DIY点胶设备、桌面级3D打印改造方案中，尤其适合个人创客、小型工作室搭建低成本数控设备时使用，相比集成式多轴控制卡，该方案的开源生态完善，可直接适配GRBL固件，无需从零开发底层驱动逻辑，大幅降低了小型数控设备的开发门槛。

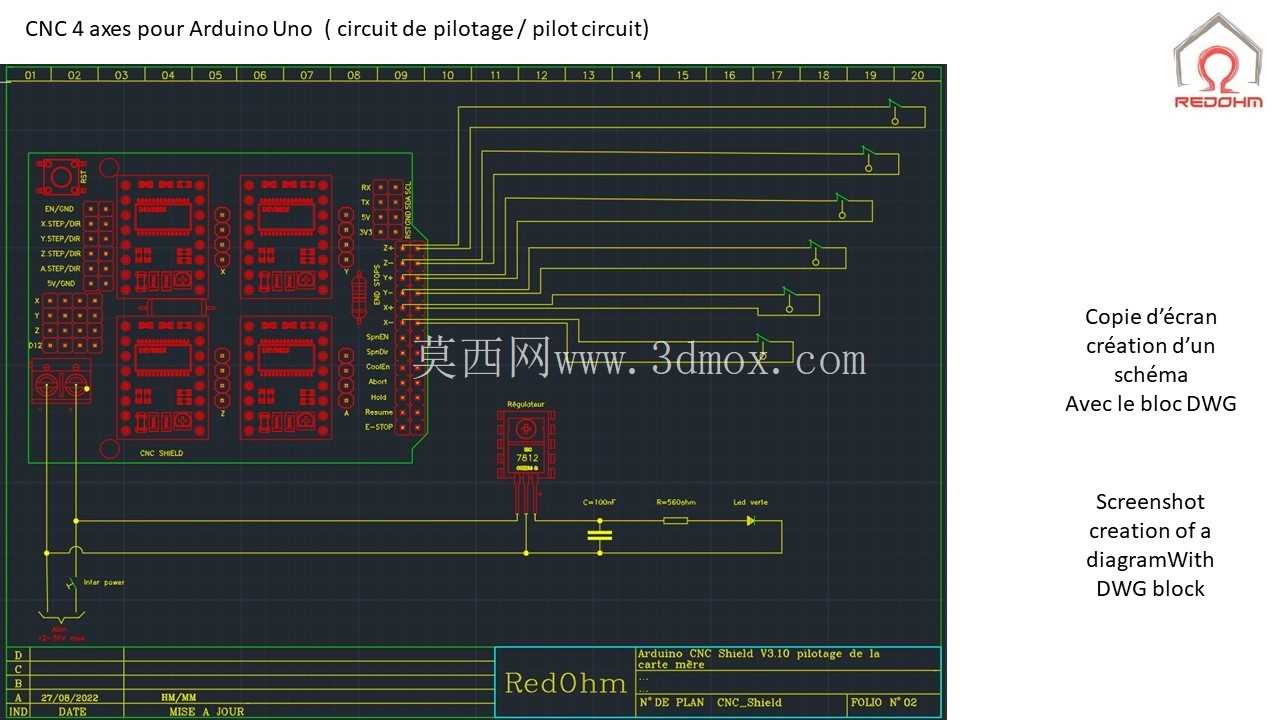

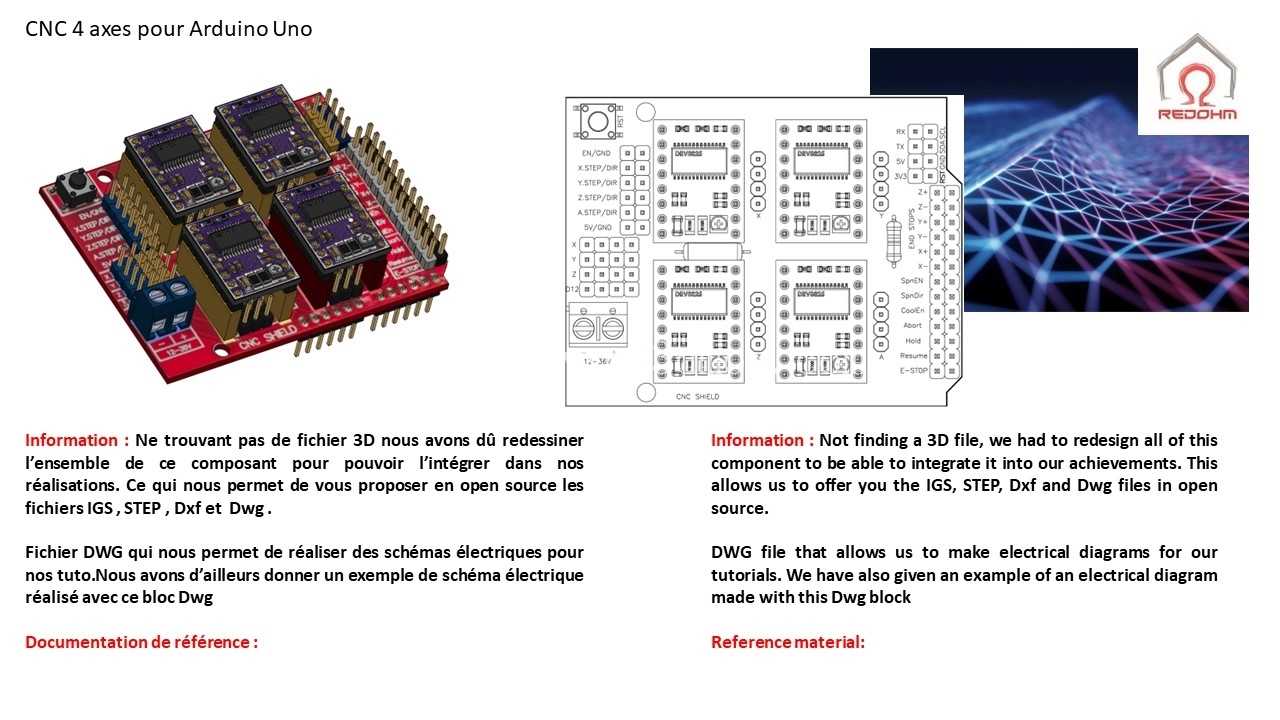

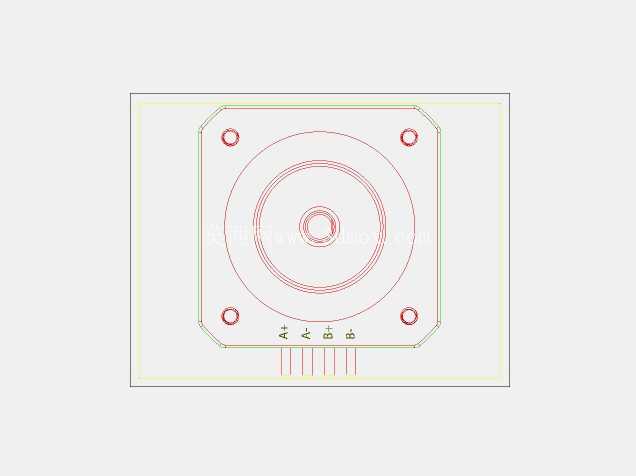

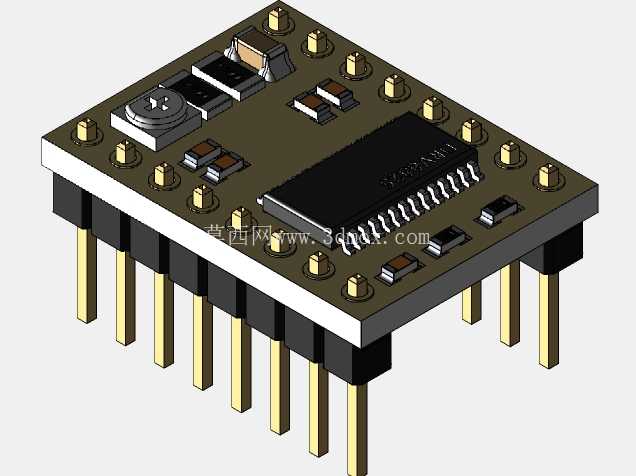

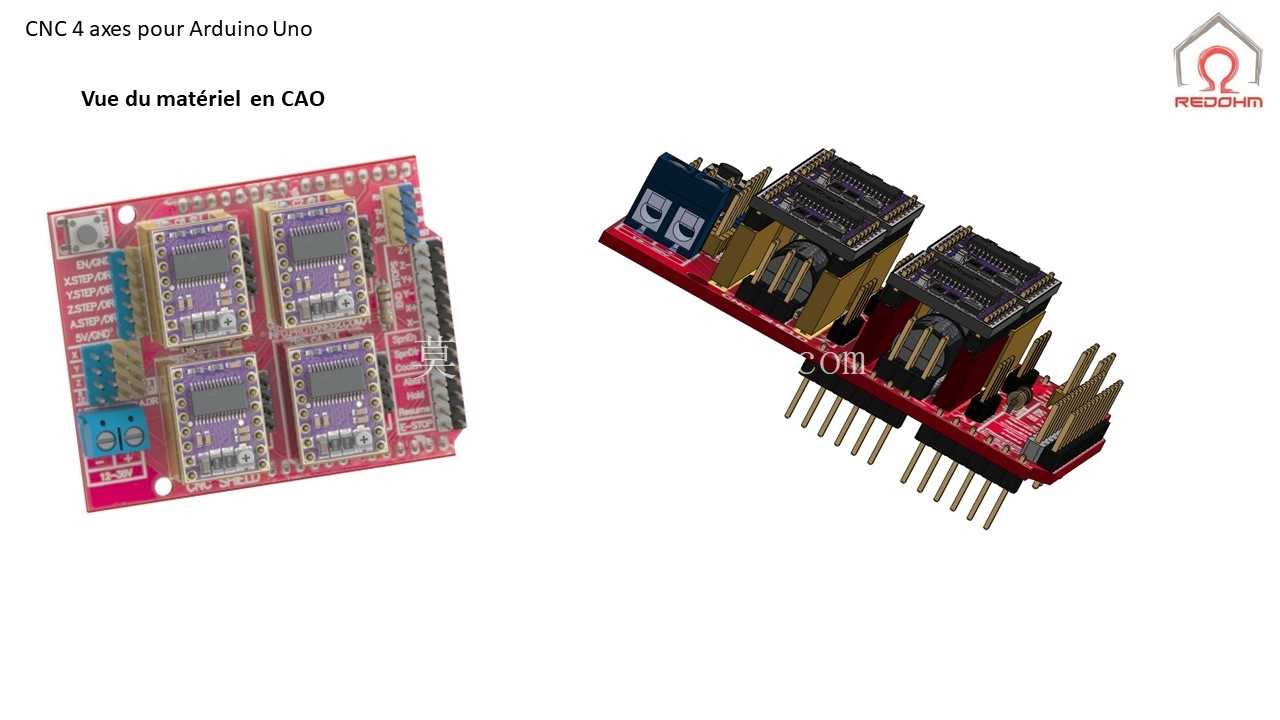

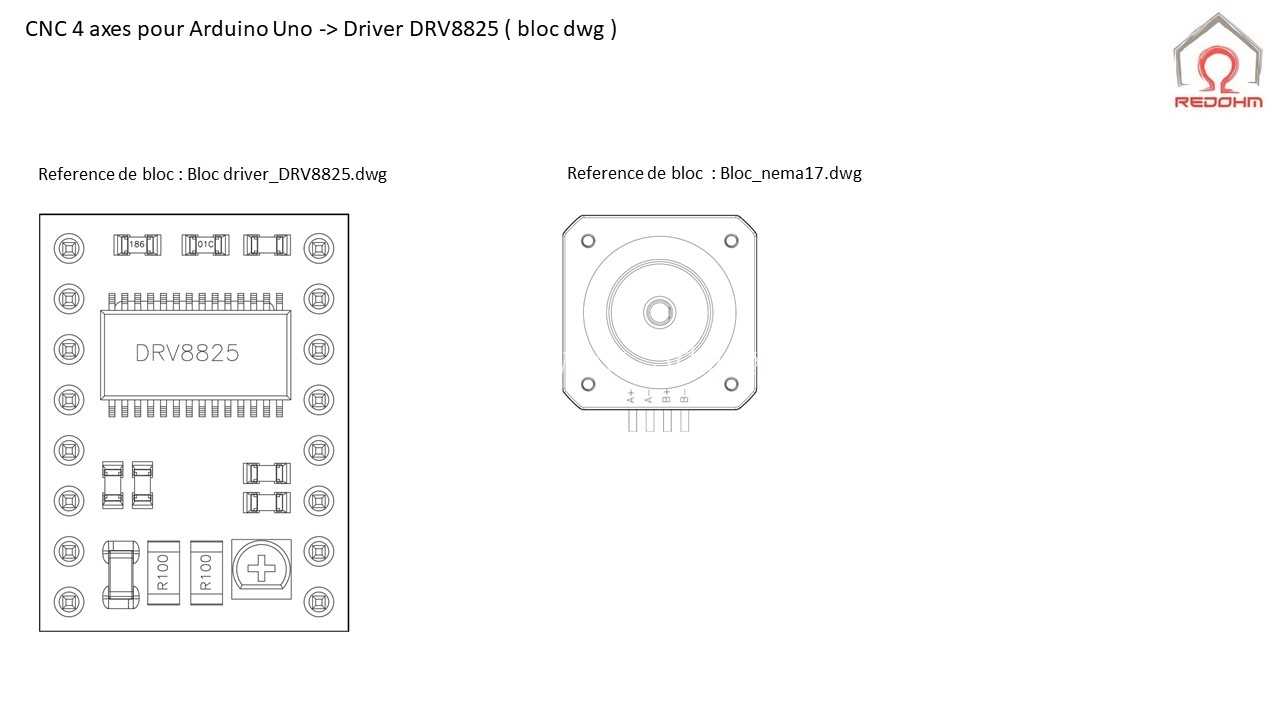

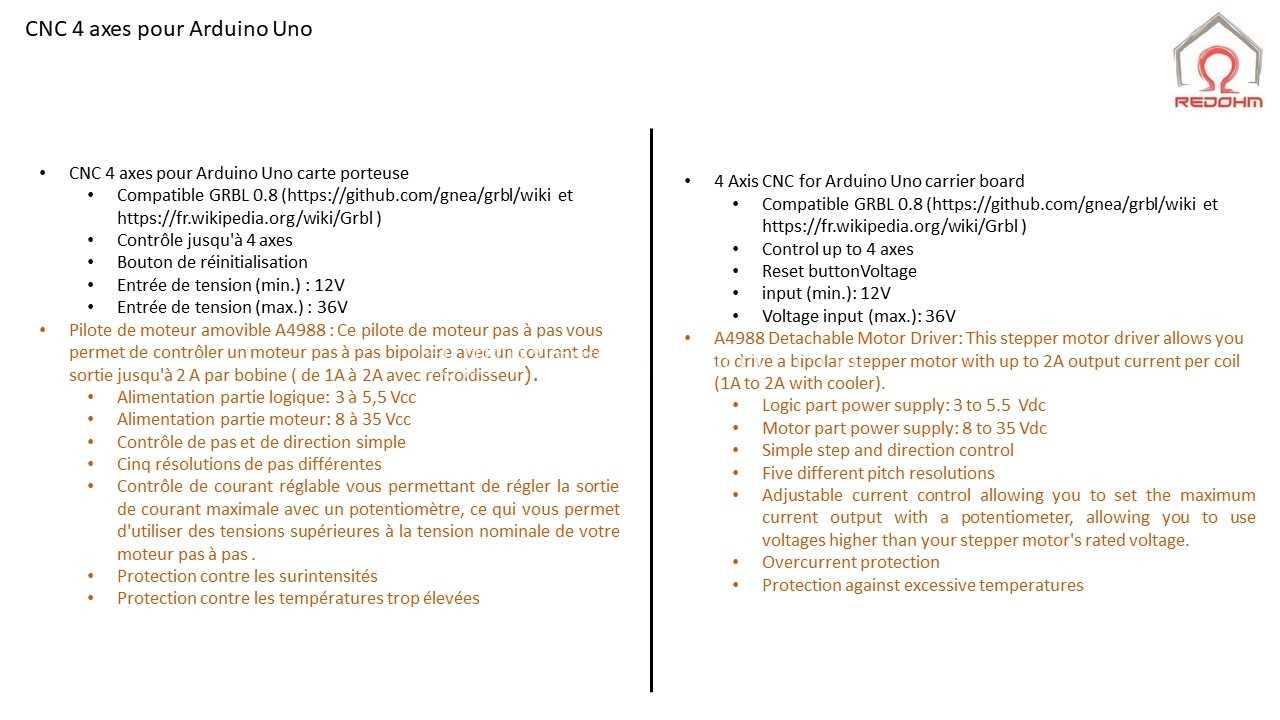

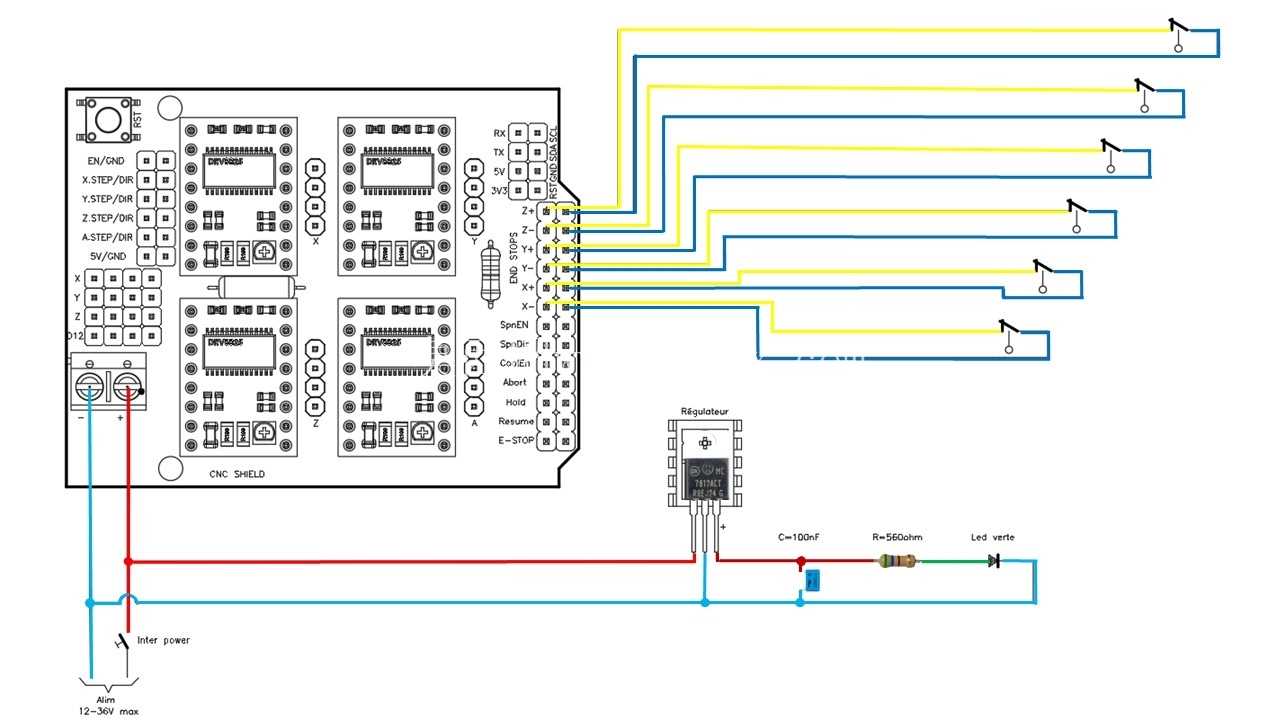

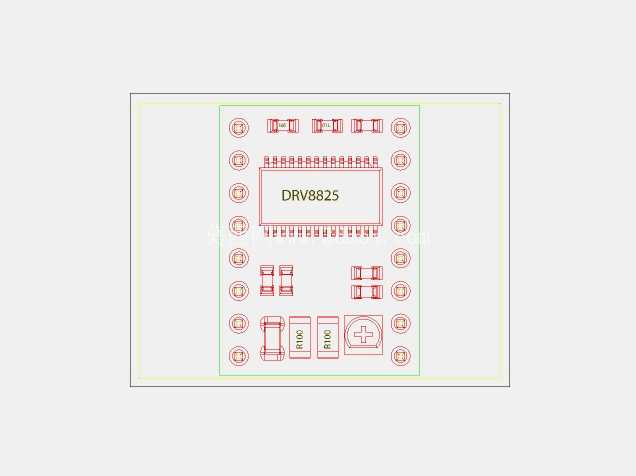

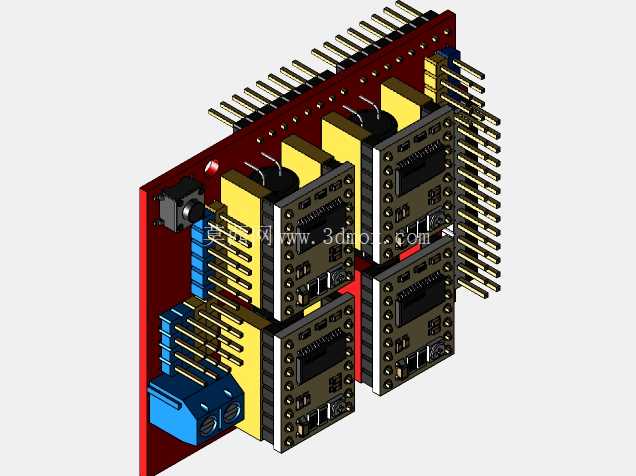

从功能特性来看，该扩展板采用叠层插装设计，板载四个独立的步进电机驱动安装位，可兼容市面上主流的A4988、DRV8825等步进驱动模块，每个轴的驱动电路都预留了细分设置跳线、电流调节电位器的操作空间，安装驱动模块后无需拆卸扩展板即可完成电流整定与细分参数调整。板上集成了主轴控制输出接口、限位开关接入端子、急停信号接线位，所有对外接线端子都采用标准间距的接插件，接线时可直接压接冷压端子插入，无需焊接，方便后期设备维护时的线路拆装。电源输入部分做了宽电压适配设计，可支持12V到36V的外部电源输入，覆盖了常见42、57系列步进电机的供电需求，电源回路中预留了滤波电容安装位，可降低步进电机启停时的电源纹波对主控板信号的干扰，避免出现丢步、信号误触发等问题。

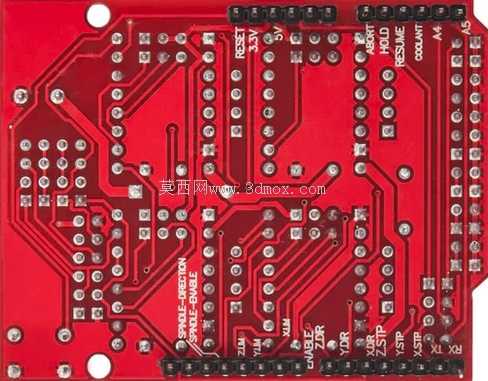

从设计思路来看，整个板型完全匹配Arduino Uno的插针布局，所有信号引脚都按照GRBL固件的默认引脚定义进行布线，用户烧录对应固件后无需修改引脚映射即可直接使用，减少了固件调试的工作量。布线时将大电流的电机供电回路与小信号的主控信号回路做了分区处理，电机驱动区域的走线做了加宽处理，可承载单轴2A以内的持续电流，满足小型步进电机的驱动电流需求；信号回路的走线避开了电源回路的高频干扰区域，限位信号、主轴控制信号的走线都做了等长处理，降低信号传输延迟。板上预留了I2C接口、串口扩展的焊盘，方便后期外接显示屏、手轮、蓝牙模块等扩展配件，无需额外占用主控板的其他引脚。

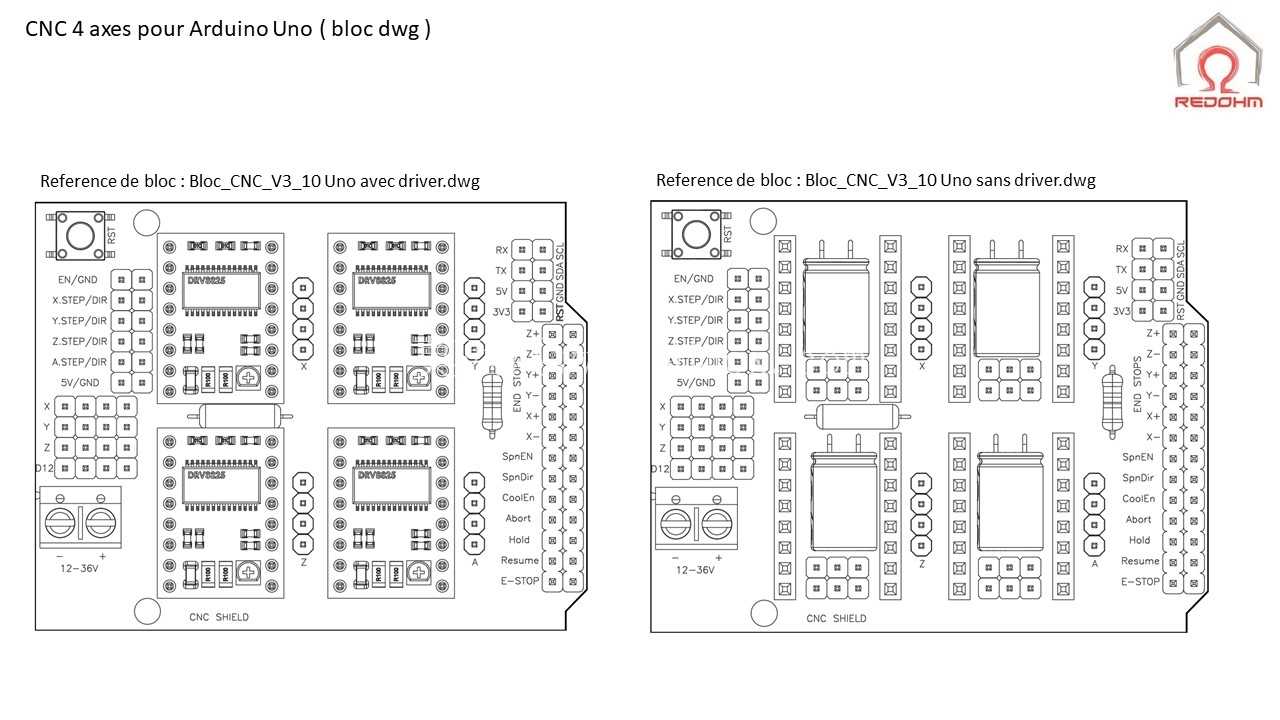

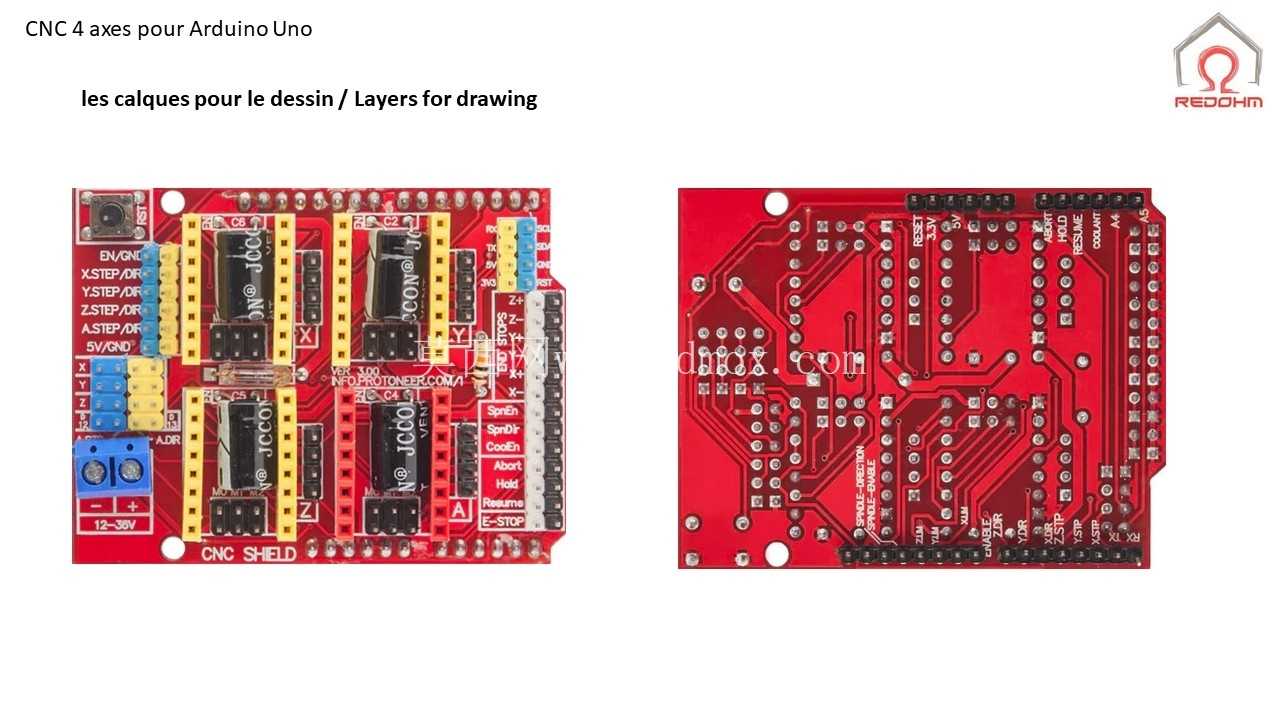

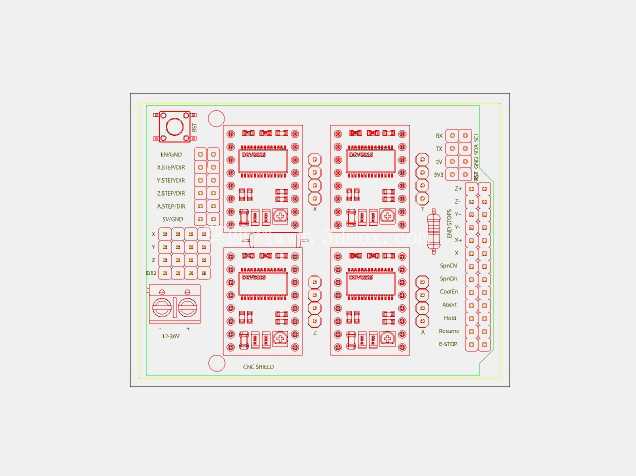

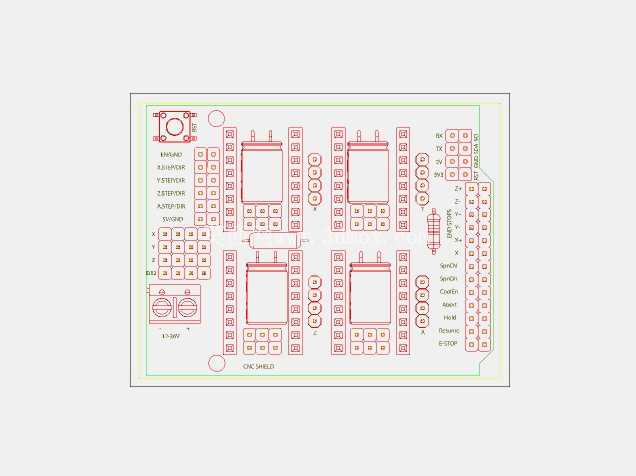

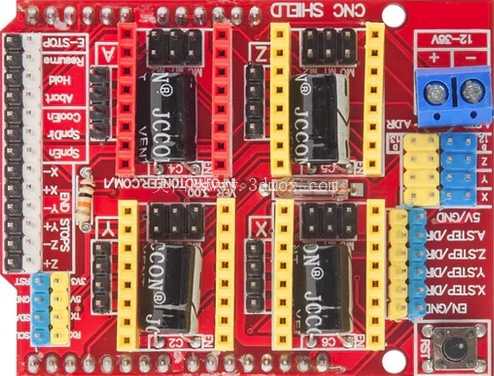

从安装边界与外形尺寸来看，该扩展板的长宽尺寸与标准Arduino Uno板完全一致，叠装后整体高度仅包含驱动模块的高度，安装时可直接沿用Arduino Uno的固定孔位，无需额外设计安装支架，在小型设备的电控箱内布置时，占用的安装空间极小，适合电控仓空间有限的桌面级设备。板上的驱动模块安装位做了丝印标识，明确标注了每个轴对应的电机接线端子、方向与脉冲信号方向，避免安装驱动模块时出现方向插反、引脚错位的问题；接线端子旁同样做了功能丝印，标注了每个端子对应的信号类型、电压等级，接线时无需查阅原理图即可完成线路连接，降低接线错误率。

在实际使用过程中，该扩展板的四轴控制能力可支持XYZ三轴加旋转轴的设备构型，满足小型圆柱面雕刻、多轴联动加工的基础需求，相比三轴控制板，额外的第四轴可拓展设备的加工范围，实现更多复杂构型工件的加工。板上的每个驱动回路都预留了散热片安装空间，长时间满负荷运行时可加装散热片降低驱动模块的温升，避免驱动模块过热触发过流保护。信号输入部分都做了光耦隔离预留，用户可根据使用需求焊接光耦器件，实现外部信号与主控电路的电气隔离，在车间等电磁环境复杂的场景下使用时，可有效降低外部干扰对控制信号的影响，提升设备运行的稳定性。
