桌面级迷你CNC二维绘图加工装置结构

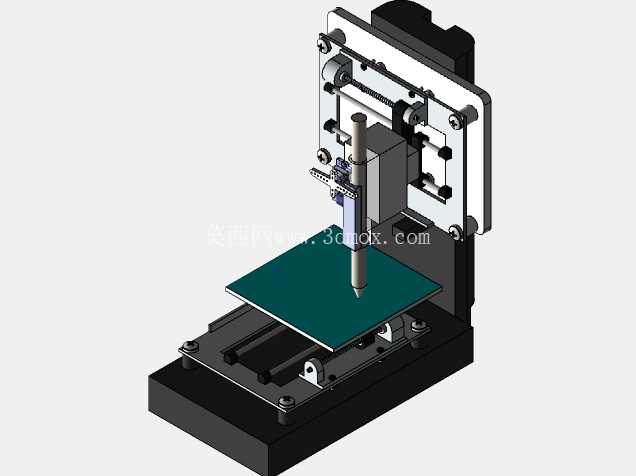

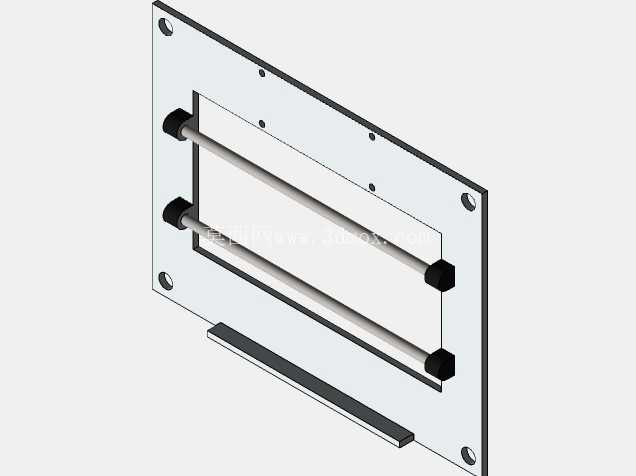

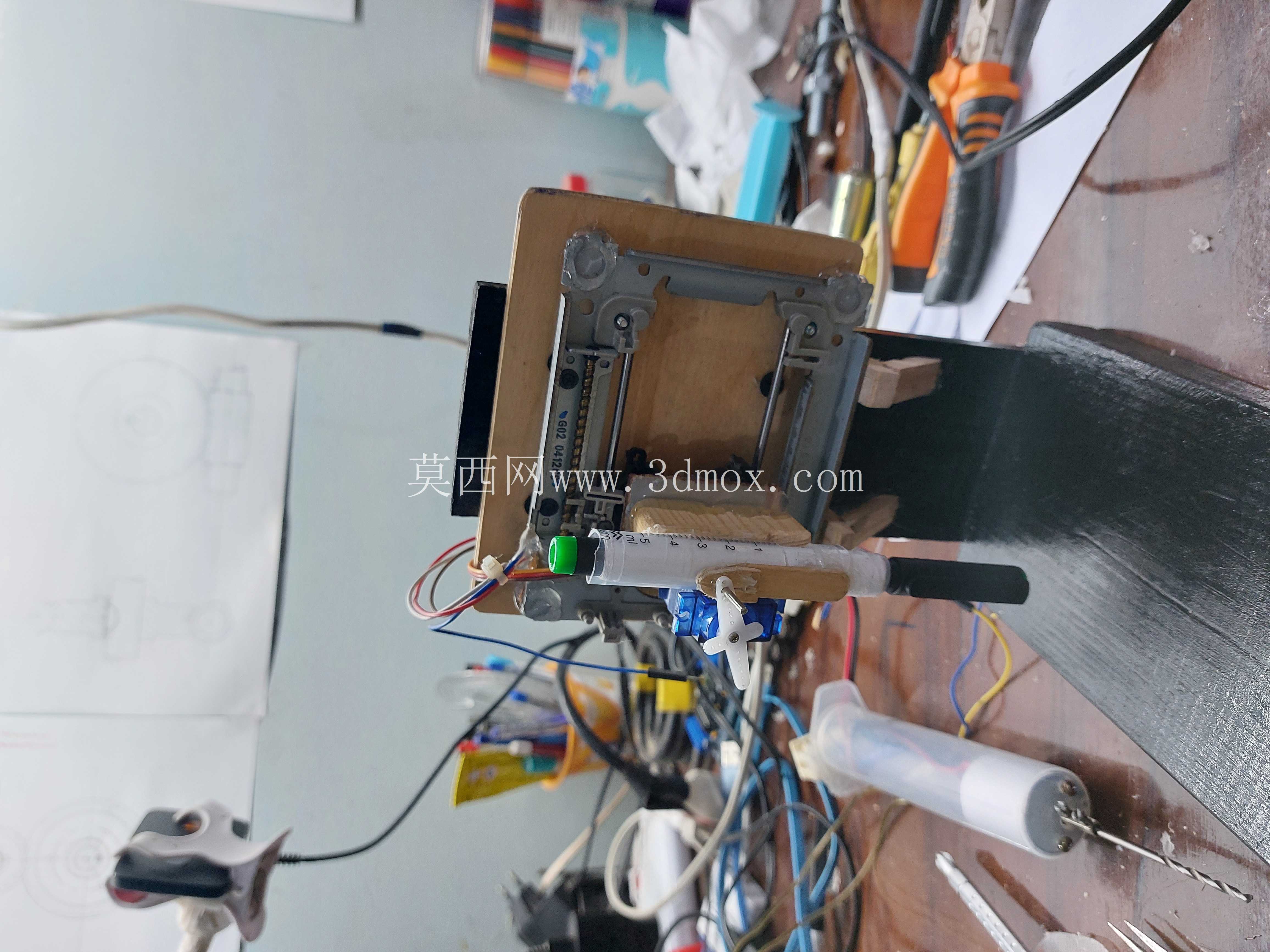

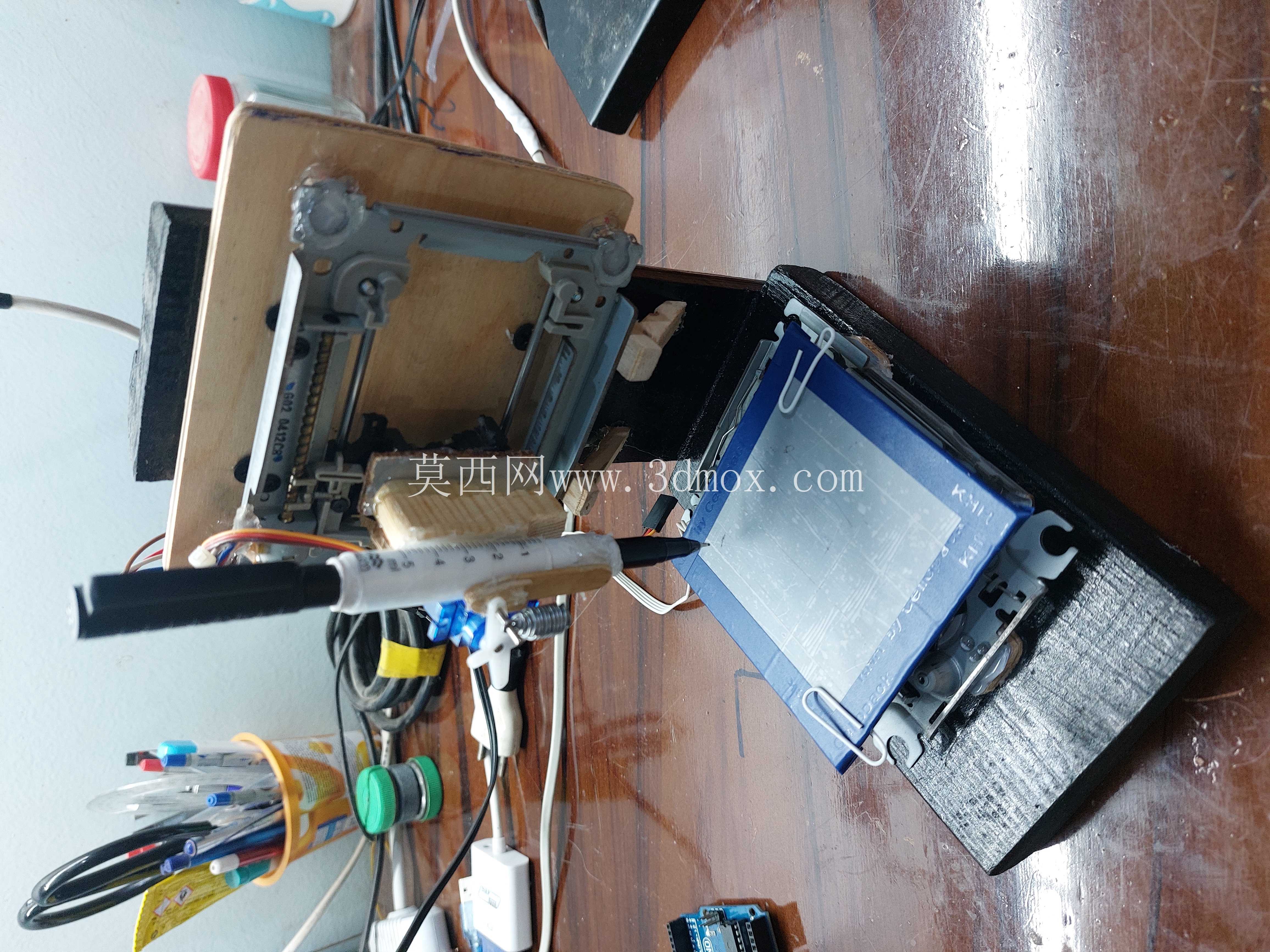

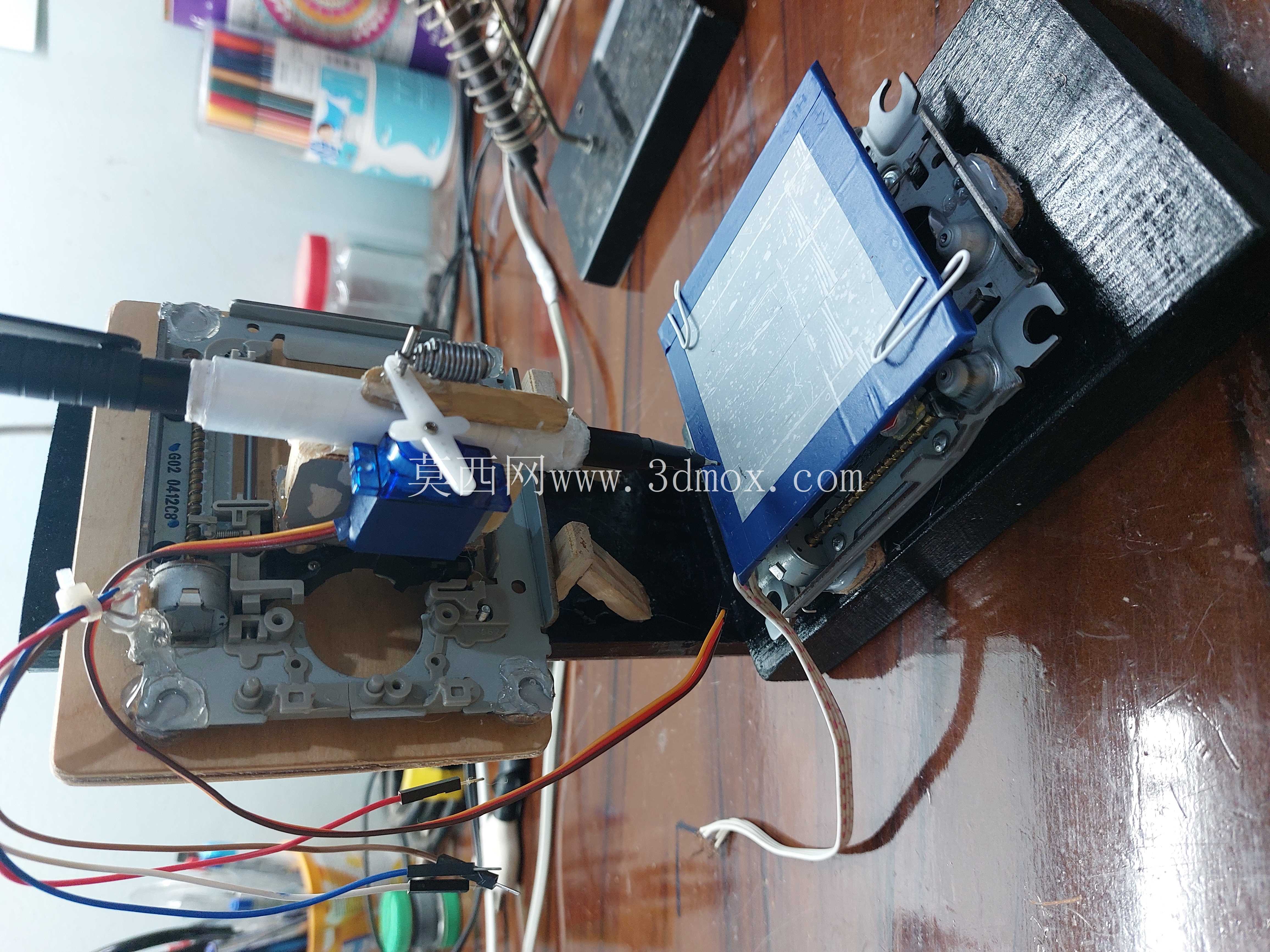

　　这款小型桌面加工装置的设计初衷，是填补个人工作室、创客空间以及教学场景下，小尺寸工件轻量加工与二维轨迹作业的设备空白，区别于工业级大型数控设备的占地大、成本高、操作门槛高的特点，整机采用立式悬臂布局，将Z轴加工头模组固定在立式背板上，X轴传动模组集成在Z轴滑台侧方，Y轴则布置在底部基座的工作台位置，三个运动轴的传动均采用精密直线导轨搭配丝杠的组合，保证小行程下的运动精度，避免皮带传动带来的回程间隙问题，适合对轨迹精度有要求的轻量作业场景。

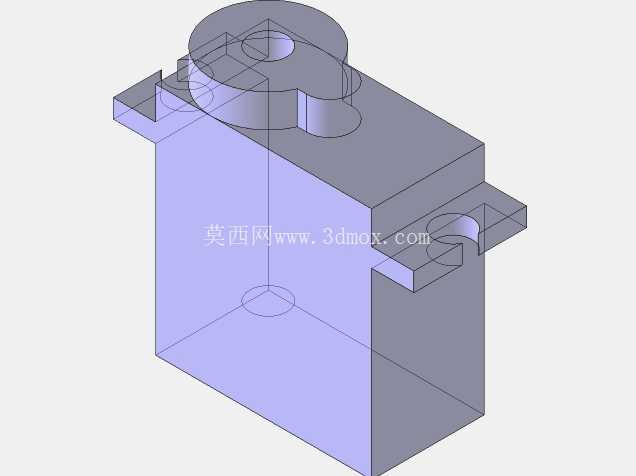

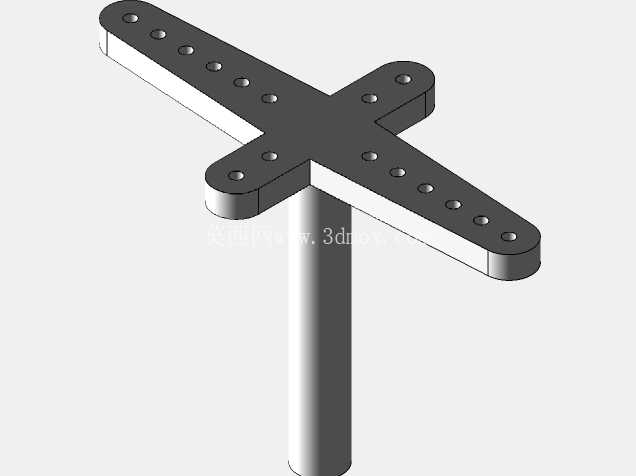

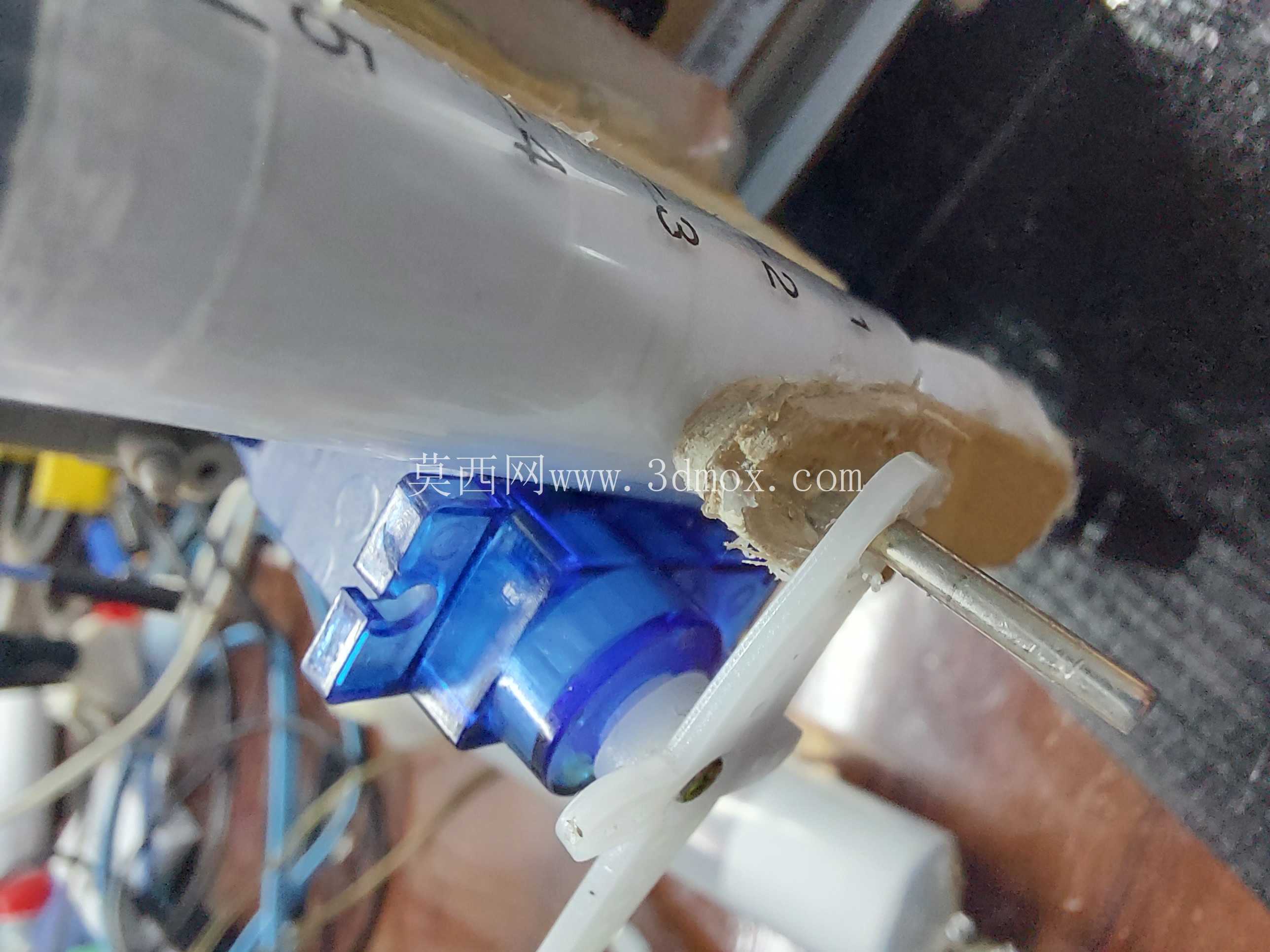

　　从实际应用场景来看，该装置可覆盖软质板材的二维轮廓雕刻、标记点打标、PCB线路板表层绘图、薄型软金属的浅槽加工，甚至可以搭配绘图笔头完成平面图纸的自动绘制作业，在电子爱好者的原型制作环节，可替代手工完成PCB板的阻焊层绘制、定位孔标记，大幅降低手工操作的误差；在中小学科创教学场景中，其紧凑的体积和较低的操作风险，可作为数控加工入门的实操设备，让学习者直观理解三轴运动的坐标逻辑、G代码指令的实际执行效果，不需要占用大型实训车间的空间，普通实验桌面即可完成安装放置。设计过程中优先考虑了装配的便捷性，所有结构件均采用标准化的紧固件连接，没有复杂的焊接或一体铸造成型部件，个人用户可根据三维模型自行加工非标准结构件，搭配市售的标准导轨、丝杠、步进电机即可完成整机装配，大幅降低了自制设备的门槛；Z轴模组的安装位预留了通用的夹具接口，可根据作业需求更换不同的执行末端，除了标配的绘图笔尖、浅刻铣头之外，还可更换激光头完成低功率的表面打标作业，不需要对主体结构做额外改造，拓展性较强。

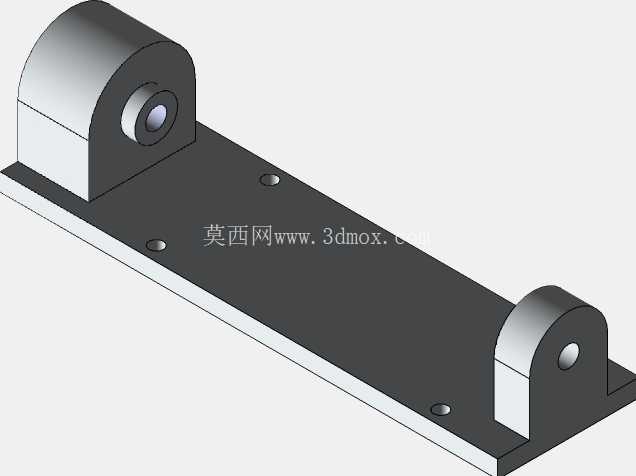

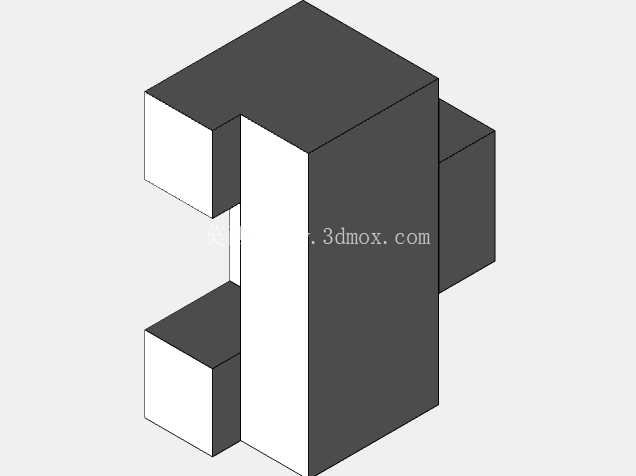

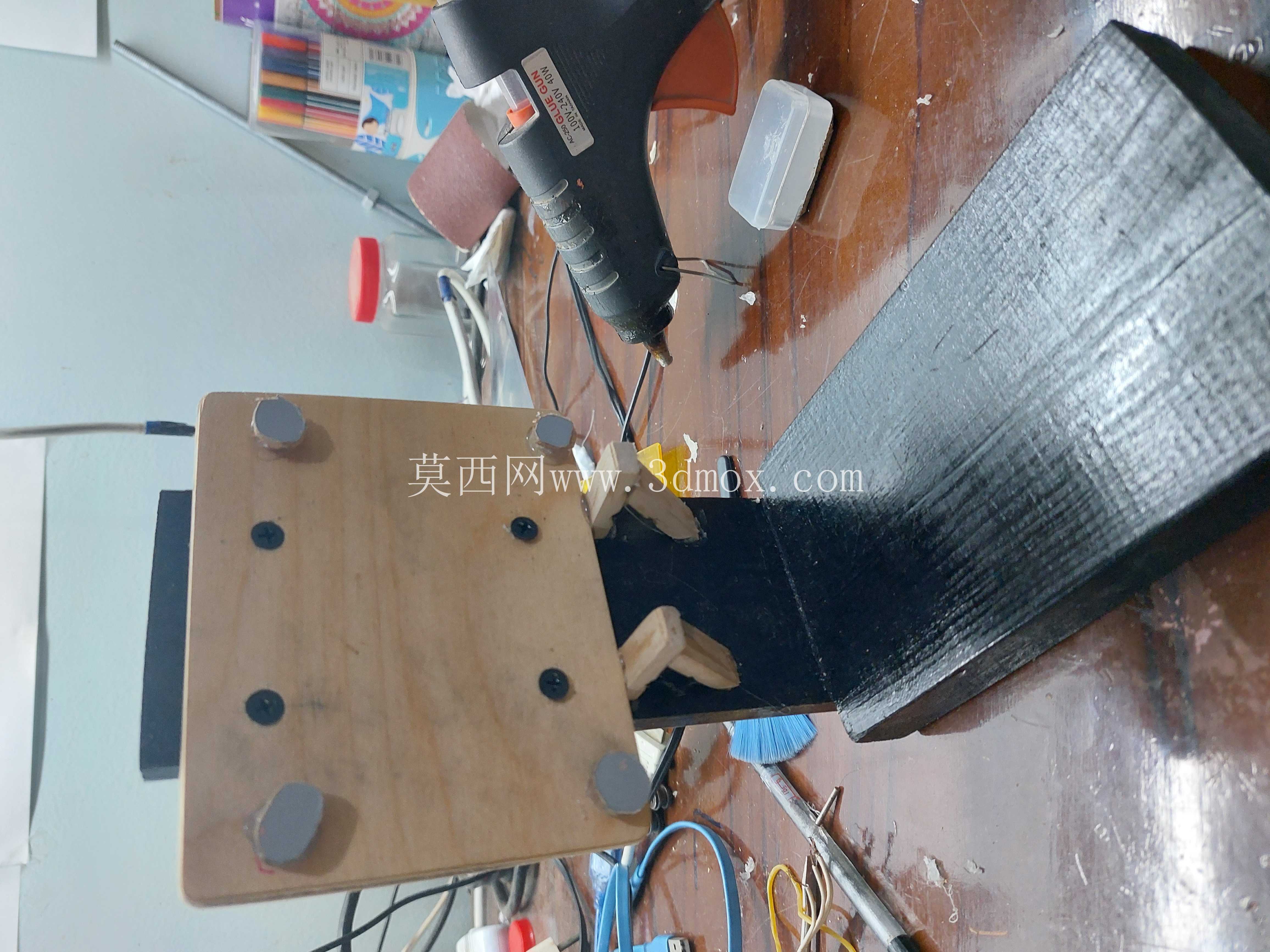

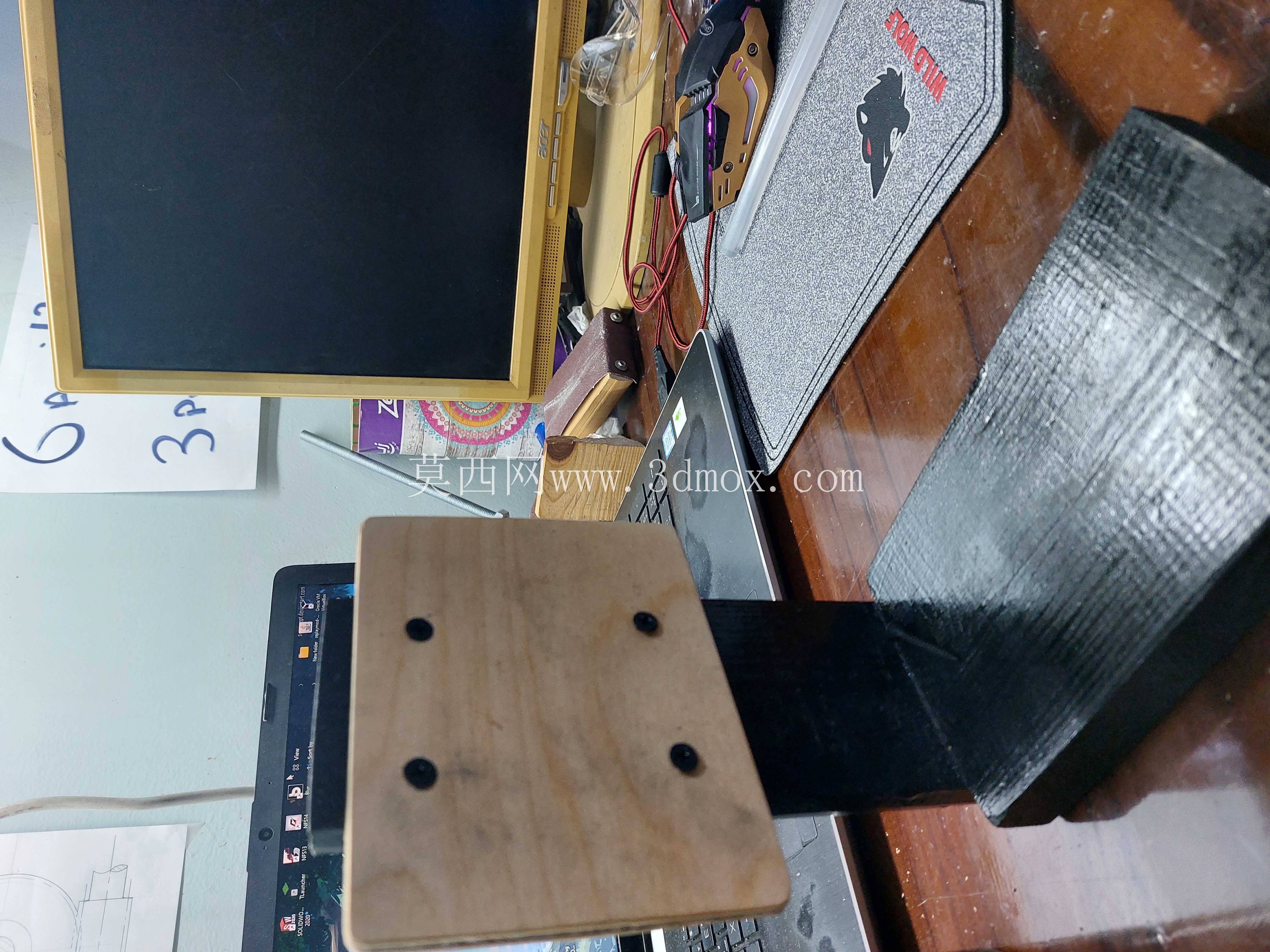

　　从安装边界来看，整机底部基座的尺寸控制在普通A3纸张的覆盖范围内，立式背板的高度不超过300mm，工作台的有效作业幅面覆盖A5尺寸的板材，完全满足小尺寸原型件的加工需求，不需要额外预留大尺寸的操作维护空间，设备运行时的负载较小，普通桌面的承重能力即可满足安装要求，不需要做专门的设备基础加固；走线槽全部集成在结构件的内侧，避免运动过程中线缆与传动部件发生干涉，所有运动部件的外侧都预留了安全防护的安装位，用户可根据使用场景加装透明防护罩，防止加工过程中的碎屑飞溅，提升操作安全性。在结构刚性设计上，底部基座采用加厚的板材拼接结构，抵消立式悬臂带来的前倾力矩，保证Z轴下探到最大行程时，整机不会出现翘头或晃动的问题；X轴和Y轴的导轨安装面都做了平面度的公差预留，装配时可通过调整紧固件的松紧度来校准导轨的平行度，避免运动过程中出现卡顿或精度损失；Z轴的滑台采用配重平衡设计，降低步进电机的静态负载，提升垂直方向运动的稳定性，避免下探过程中出现掉刀的问题。

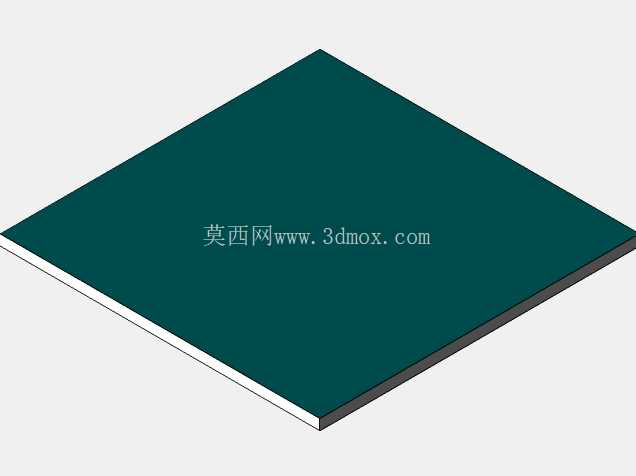

　　控制部分采用开源的Arduino控制板作为核心，搭配步进电机驱动板完成三个轴的运动控制，接线接口全部做了标准化的端子设计，用户不需要自行焊接线路，按照接口定义插接即可完成电路连接，降低了电控部分的组装难度，同时开源的固件支持用户根据自己的实际装配情况调整运动参数，比如空行程速度、加工进给速度、步进电机的细分参数，适配不同的作业需求。不同于工业级设备的复杂润滑维护要求，该装置的所有传动部件都采用自润滑的工程塑料滑块配合镀铬光轴或导轨，日常使用只需要定期清理导轨表面的碎屑即可，不需要频繁加注润滑油，维护成本极低，适合非工业场景下的高频次轻量使用。工作台面采用平整的绝缘板材制作，表面预留了T型槽的安装位，可通过压块固定待加工的板材，不需要额外制作专用夹具，不同厚度的工件都可以通过调整压块的位置完成固定，适配不同加工场景下的装夹需求。
