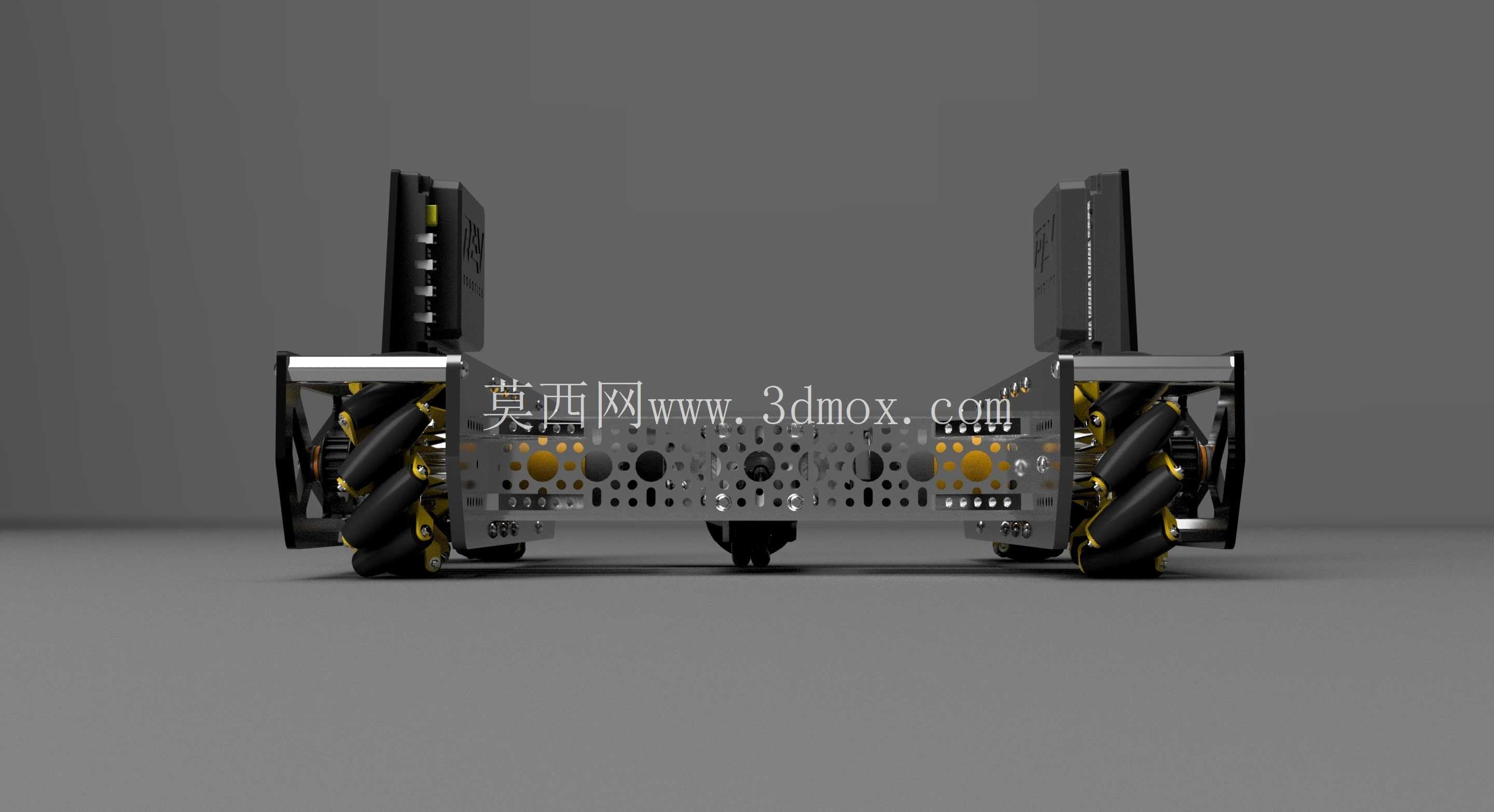

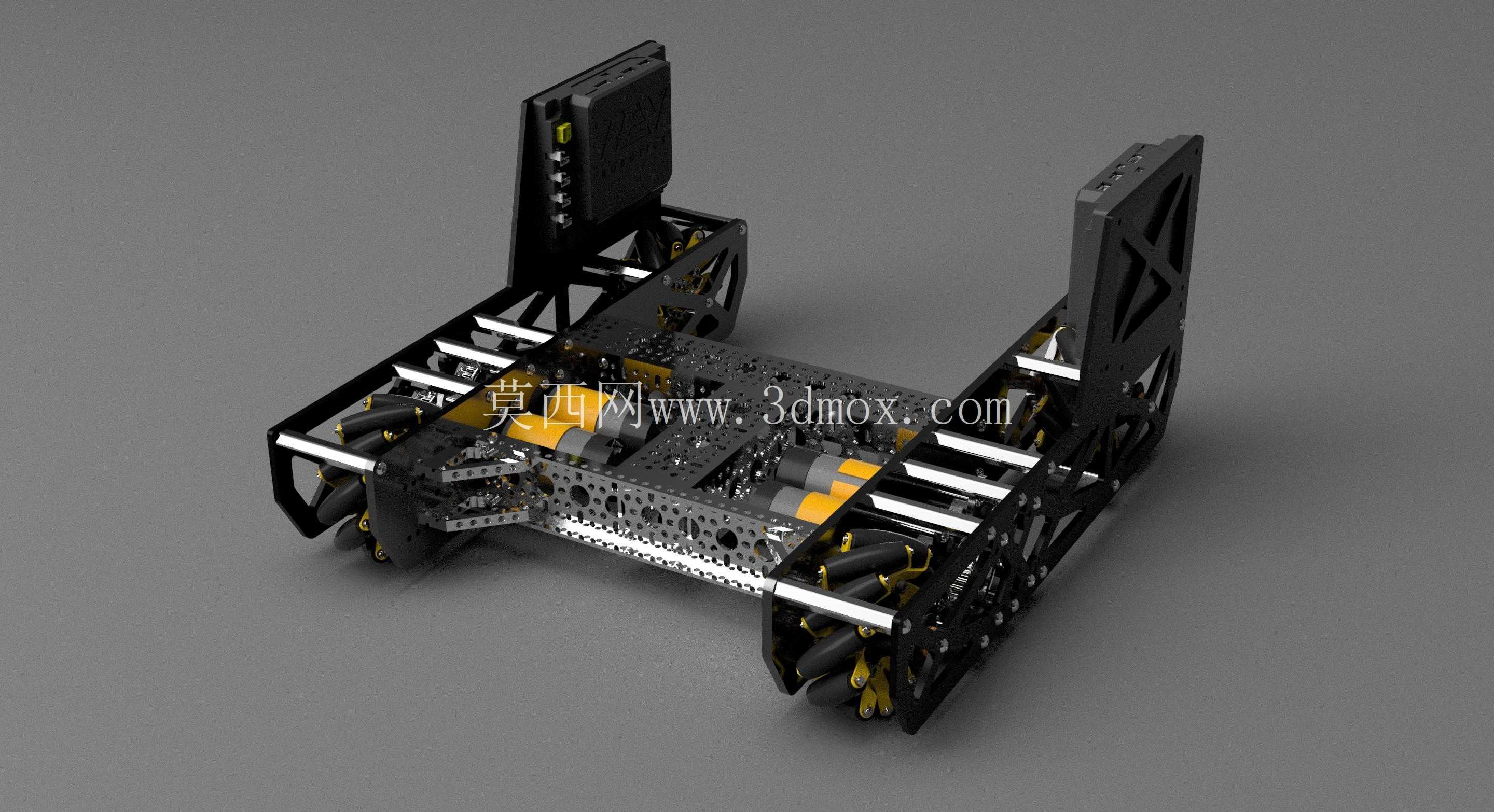

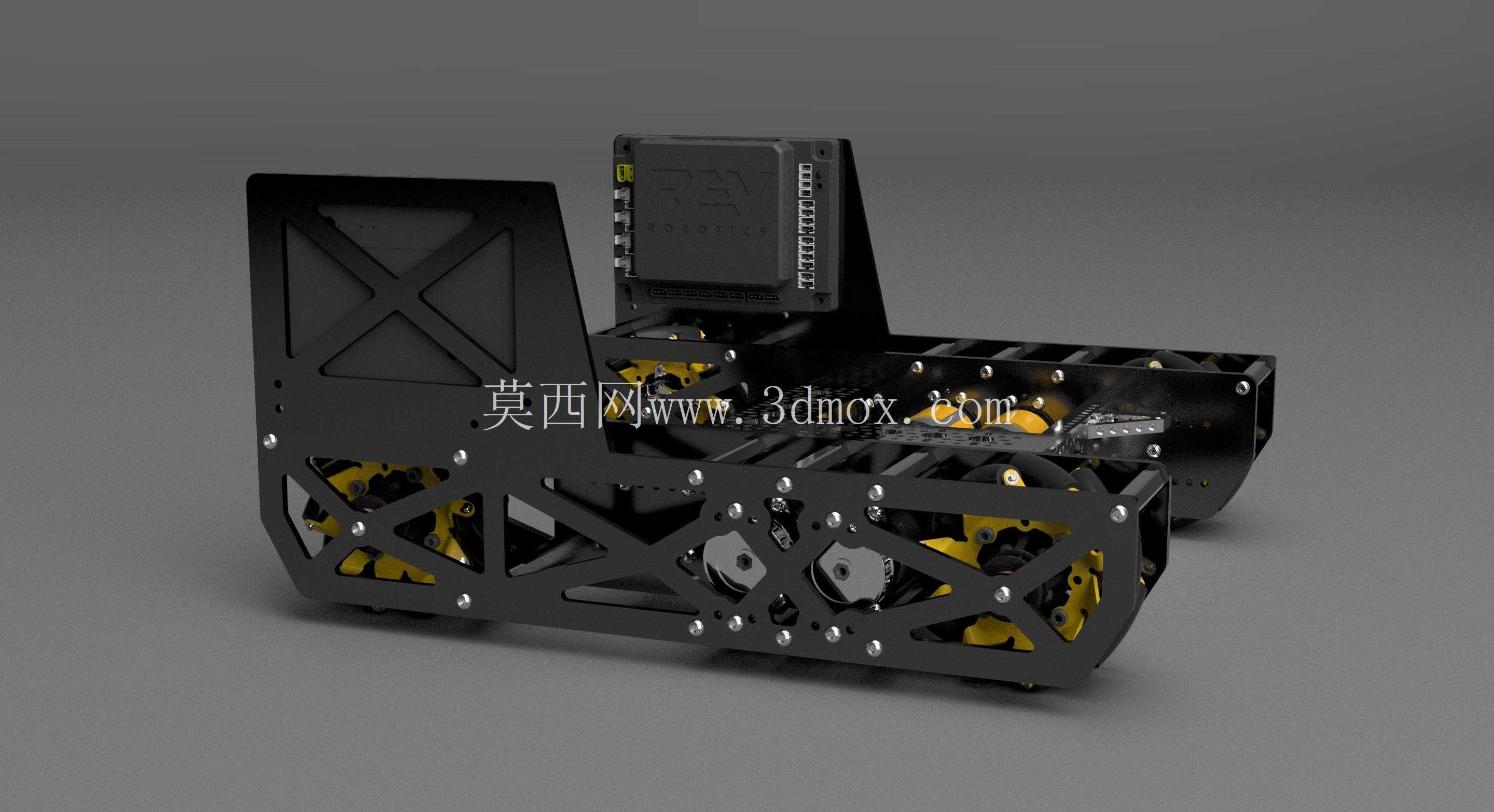

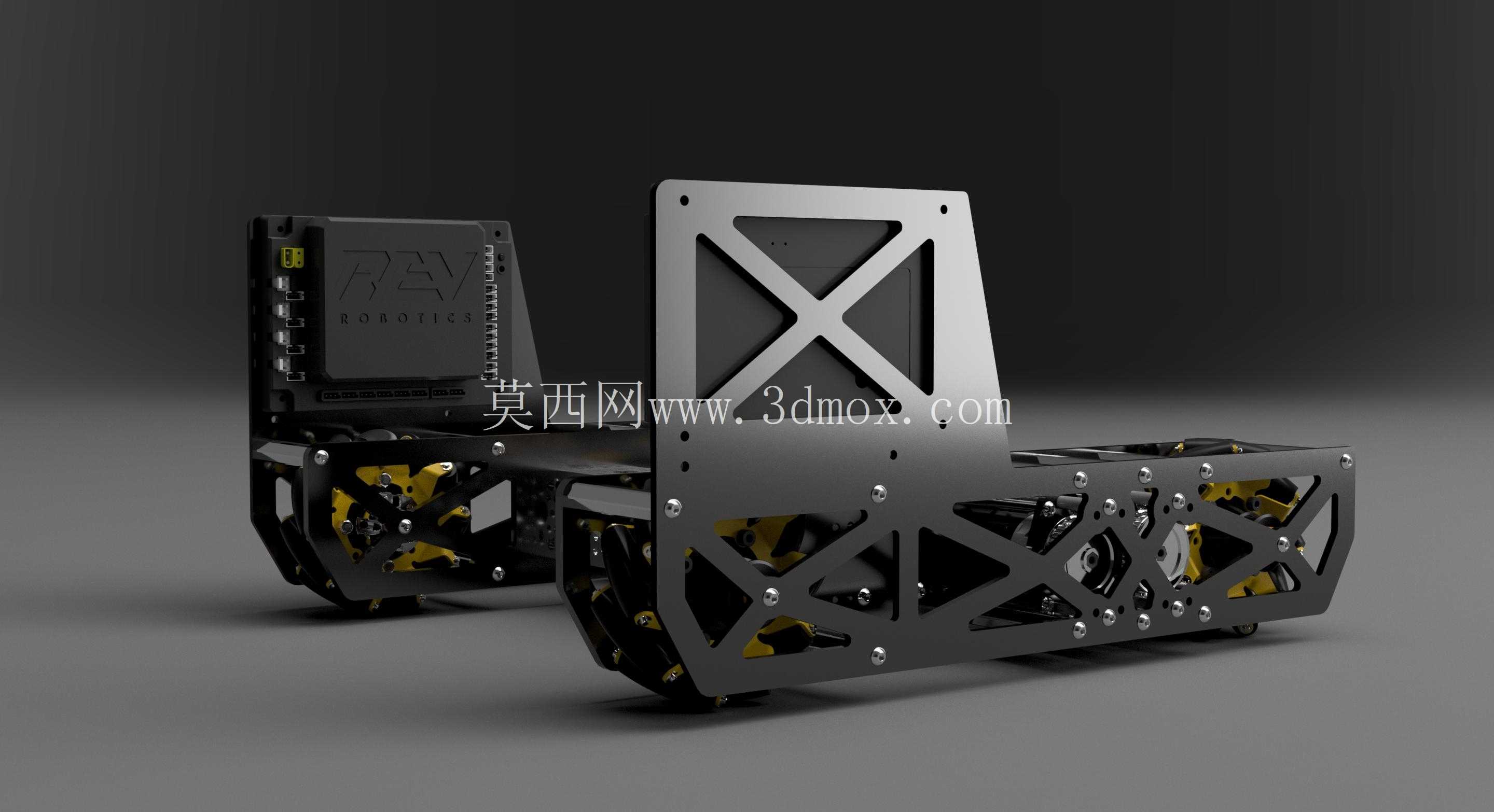

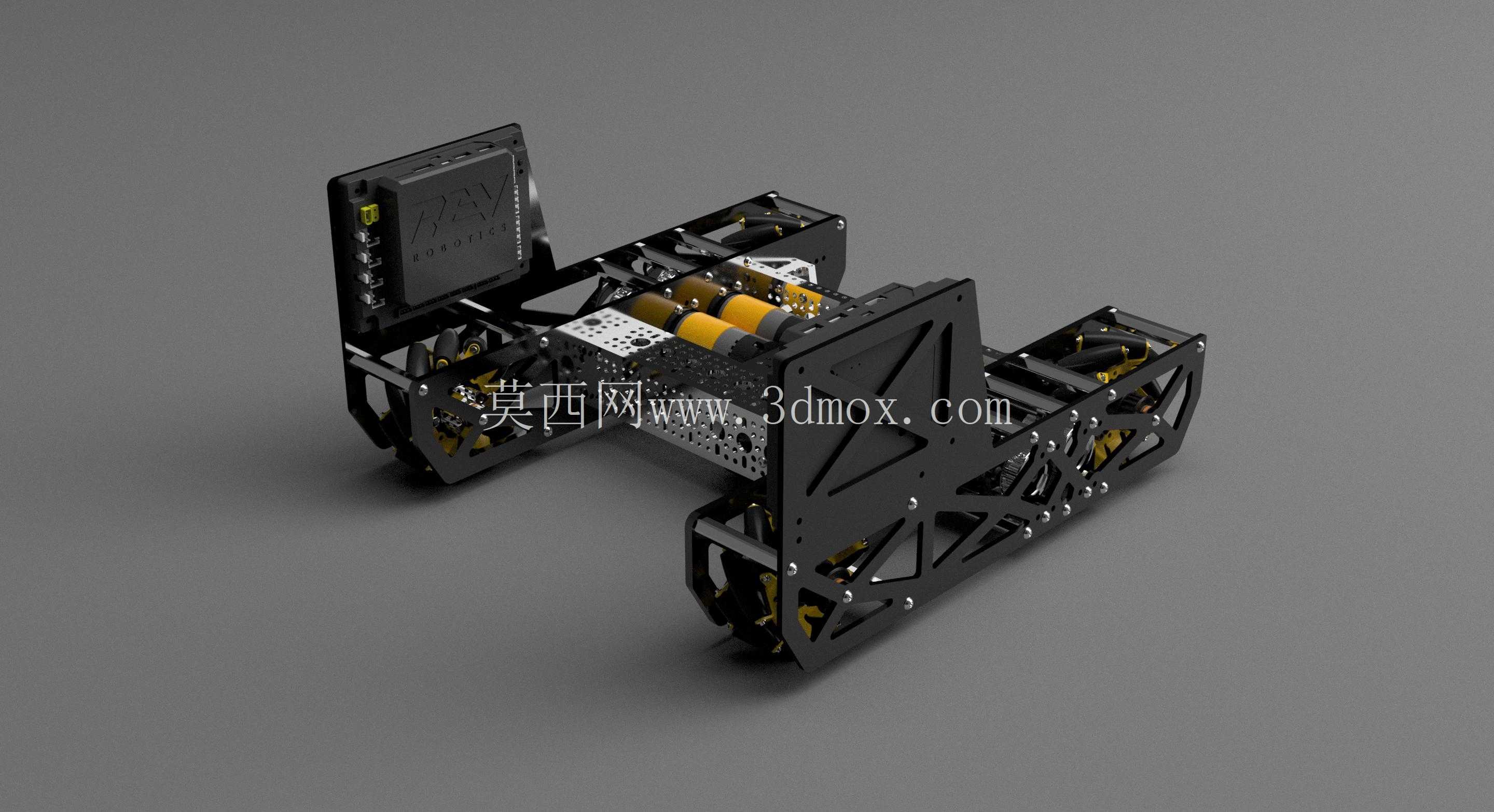

FTC赛事专用麦克纳姆轮全向移动底盘结构

该麦克纳姆轮驱动底盘专为青少年机器人竞技赛事场景开发，核心服务于FTC赛事中机器人的全向移动需求，可在场地有限、对抗性强的赛事环境中实现灵活走位，完成物料拾取、投射、对抗防守等典型赛事任务。整套轮组传动结构经过实际组装与多轮场地测试验证，可直接适配赛事规则下的机器人上层功能模块搭载需求，无需额外对移动基座做大幅结构改动。

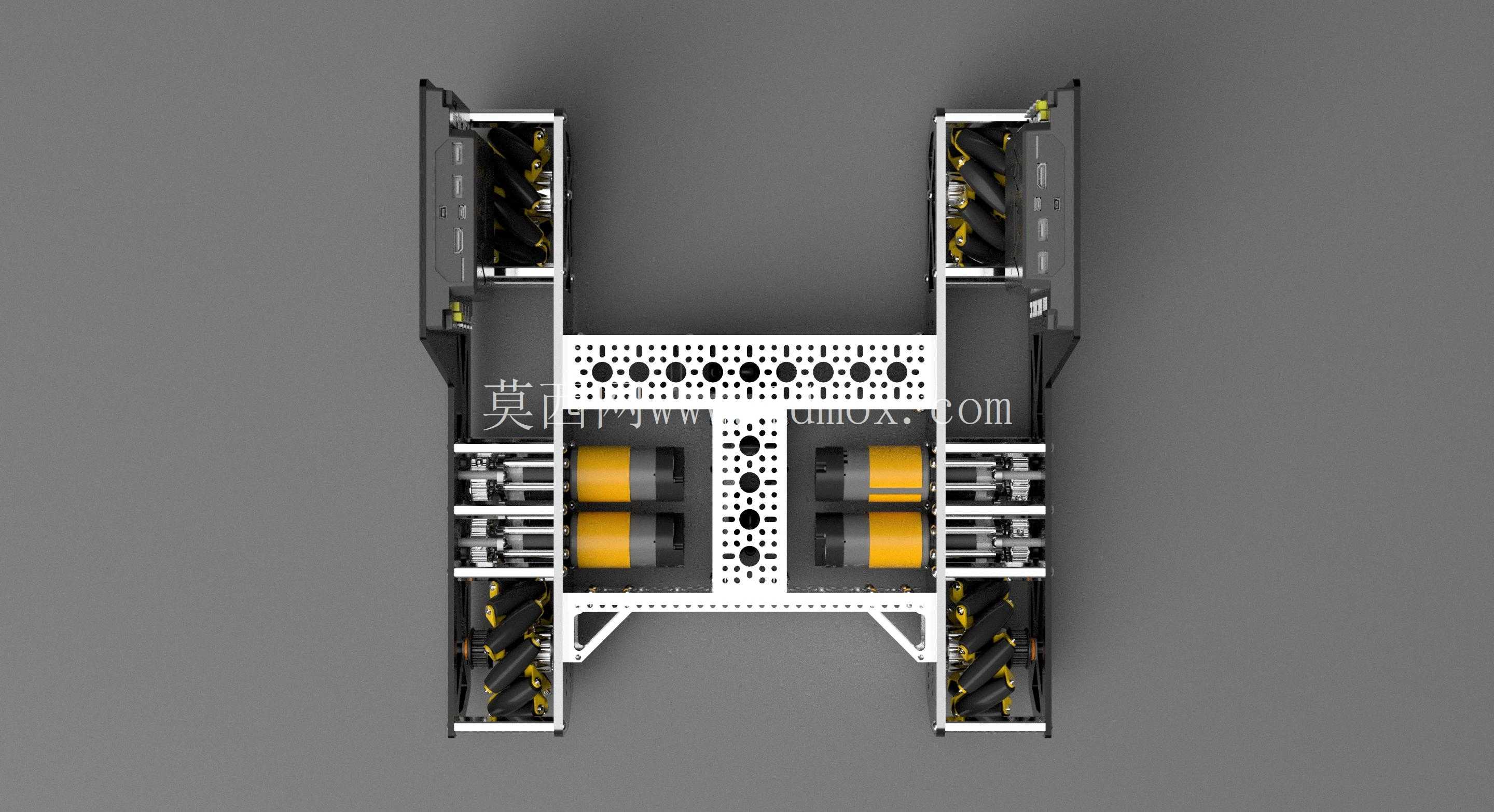

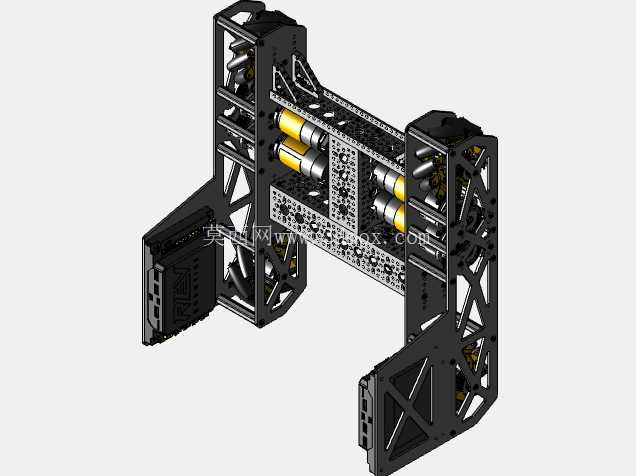

从结构设计逻辑来看，整套底盘采用紧凑化布局思路，外轮廓尺寸控制在16英寸×15英寸的边界内，完全契合FTC赛事对机器人起始尺寸的规则要求，所有结构组件均采用标准化套件零件加工或定制加工，无需特殊非标工艺即可完成整机组装。轮组动力传递采用同步带传动方案，传动比设定为3:2，可匹配常用的312RPM规格直流电机，保证动力输出平稳一致，避免四轮转速差带来的走偏、打滑问题。死轴轮组组件的设计是整套结构的核心亮点，相比传统活轴轮组，死轴结构可降低轮组转动时的径向窜动，提升麦克纳姆轮辊子与地面的接触一致性，在全向移动时的方向控制精度更高，尤其适合赛事中需要精准对位的任务场景。

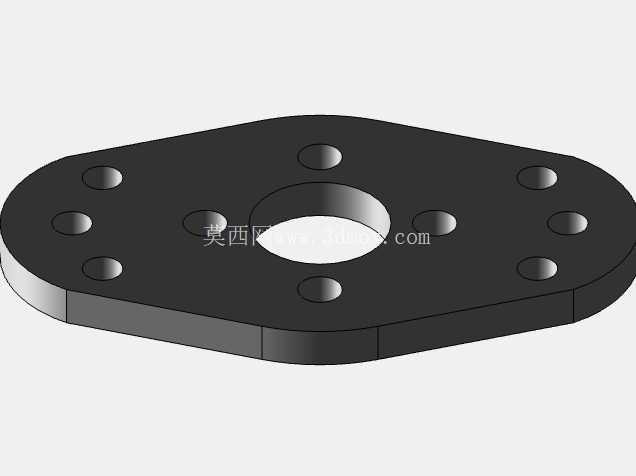

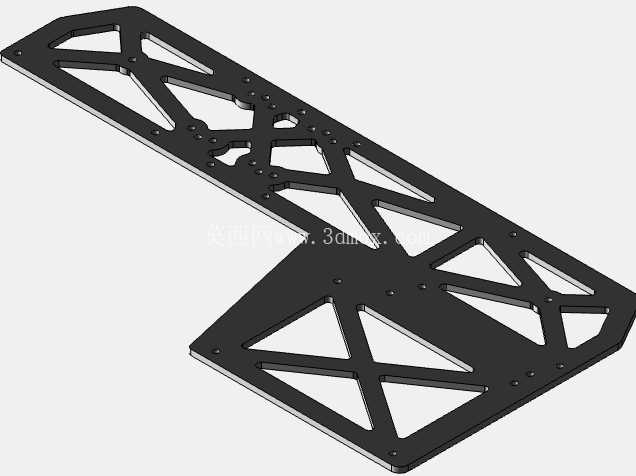

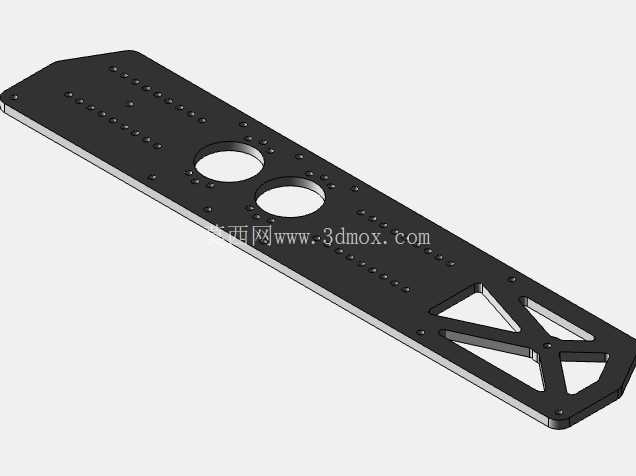

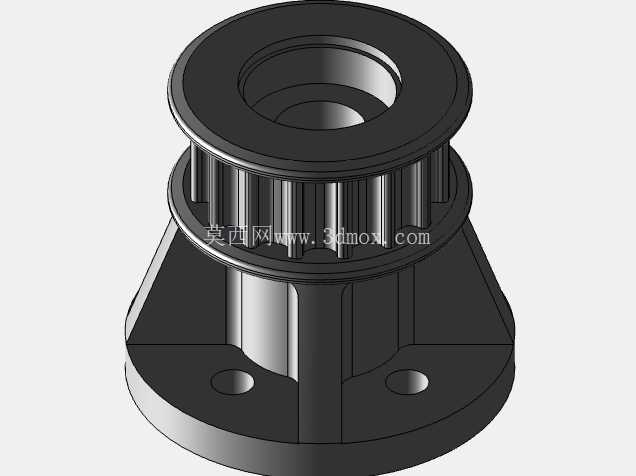

结构安装层面，底盘集成了两个goBilda套件标准的里程计舱安装点位，同时预留了REV轮毂的标准安装加工位，使用者可直接搭载对应规格的传感器、轮毂组件，无需自行打孔定位。底板与电机支架推荐采用0.125英寸厚度的铝材加工，整套结构包含2块外底板、2块内底板、4个电机支架，铝材质的强度可满足赛事中的碰撞对抗需求，若采用MDF等强度较低的材料制作原型验证件，需要移除所有非必要的切口结构，避免应力集中导致底板断裂。轮毂处的皮带轮推荐采用PLA材料3D打印制作，打印填充率设置为80%即可满足传动强度要求，整套结构共配置4个轮滑轮，对应麦克纳姆轮的四个安装点位，辊子的安装间隙经过反复调校，可保证横向、斜向移动时无卡滞。

实际应用中，该底盘可直接作为赛事机器人的移动基座，上层可根据当年赛事任务需求加装机械臂、拾取机构、投射机构等功能模块，全向移动的特性可让机器人在狭窄的赛事场地中实现横向平移、原地旋转、斜向行进等动作，相比传统差速底盘拥有更高的走位灵活性，可在对抗场景中快速规避对方机器人的防守，也能在任务点位快速对位，减少调整位置的时间损耗。整套结构的安装孔位均遵循通用机器人套件的孔位标准，可与市面主流的青少年机器人套件零件通用互换，降低备件成本与组装调试难度，对于参赛队伍而言，可直接基于该结构做针对性优化，无需从零开始设计移动底盘，大幅缩短备赛周期。
