基于ESP32的集成式智能家居演示装置

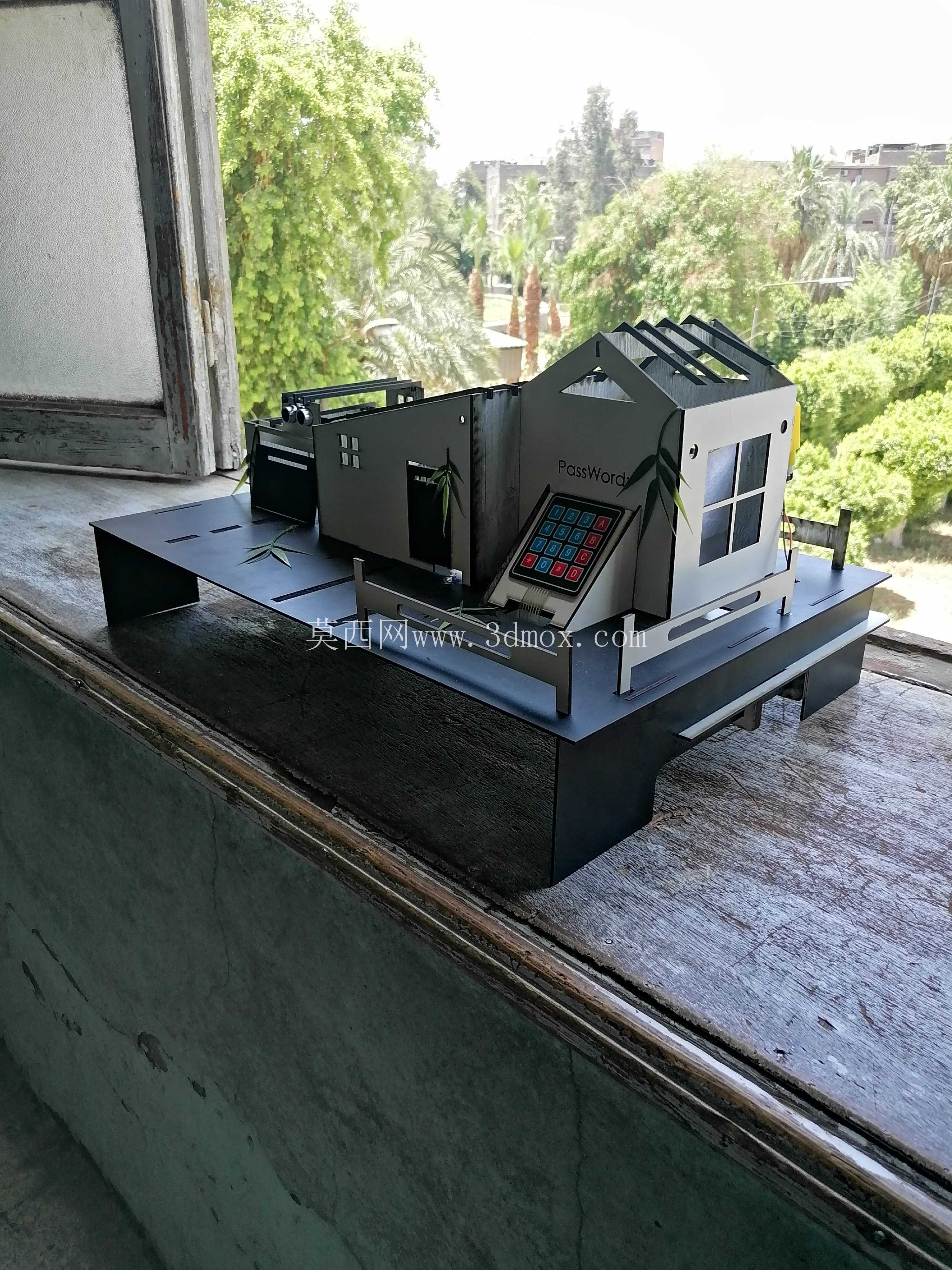

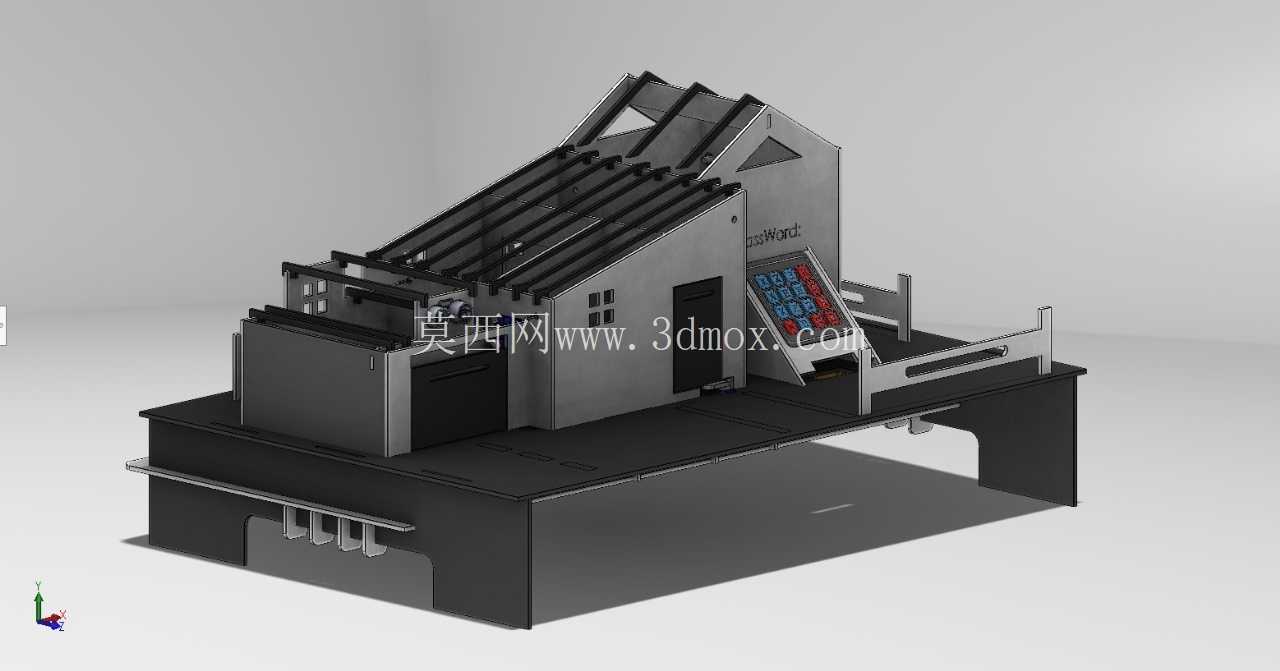

这套集成式智能家居演示装置，核心采用ESP32作为主控单元，将日常家居场景中常用的智能控制模块整合在同一台展示载体上，既可以作为物联网控制逻辑的教学验证载体，也能作为小型智能家居方案的功能演示样机使用。从结构布局来看，装置整体采用双层台架式设计，下层为电路安装与走线空间，预留了标准的接线端子安装位，所有控制线路都可通过台架侧面的理线槽规整排布，避免线束外露干扰运动部件动作；上层为功能演示区，按照真实家居的空间逻辑划分了门锁控制区、窗帘驱动区、车库门动作区、环境监测区四个功能区块，各区块之间预留了足够的操作间隙，不会出现动作干涉问题。

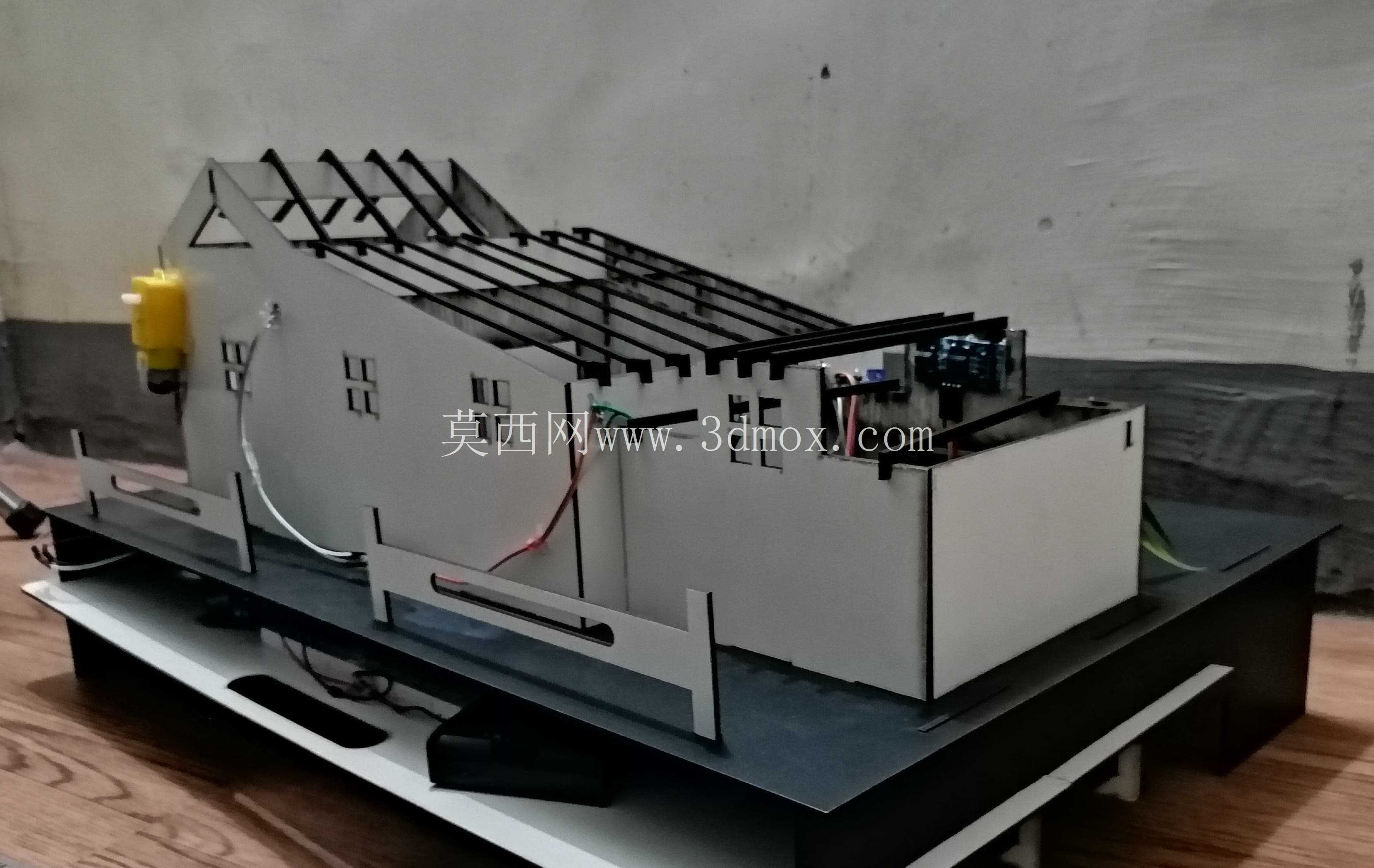

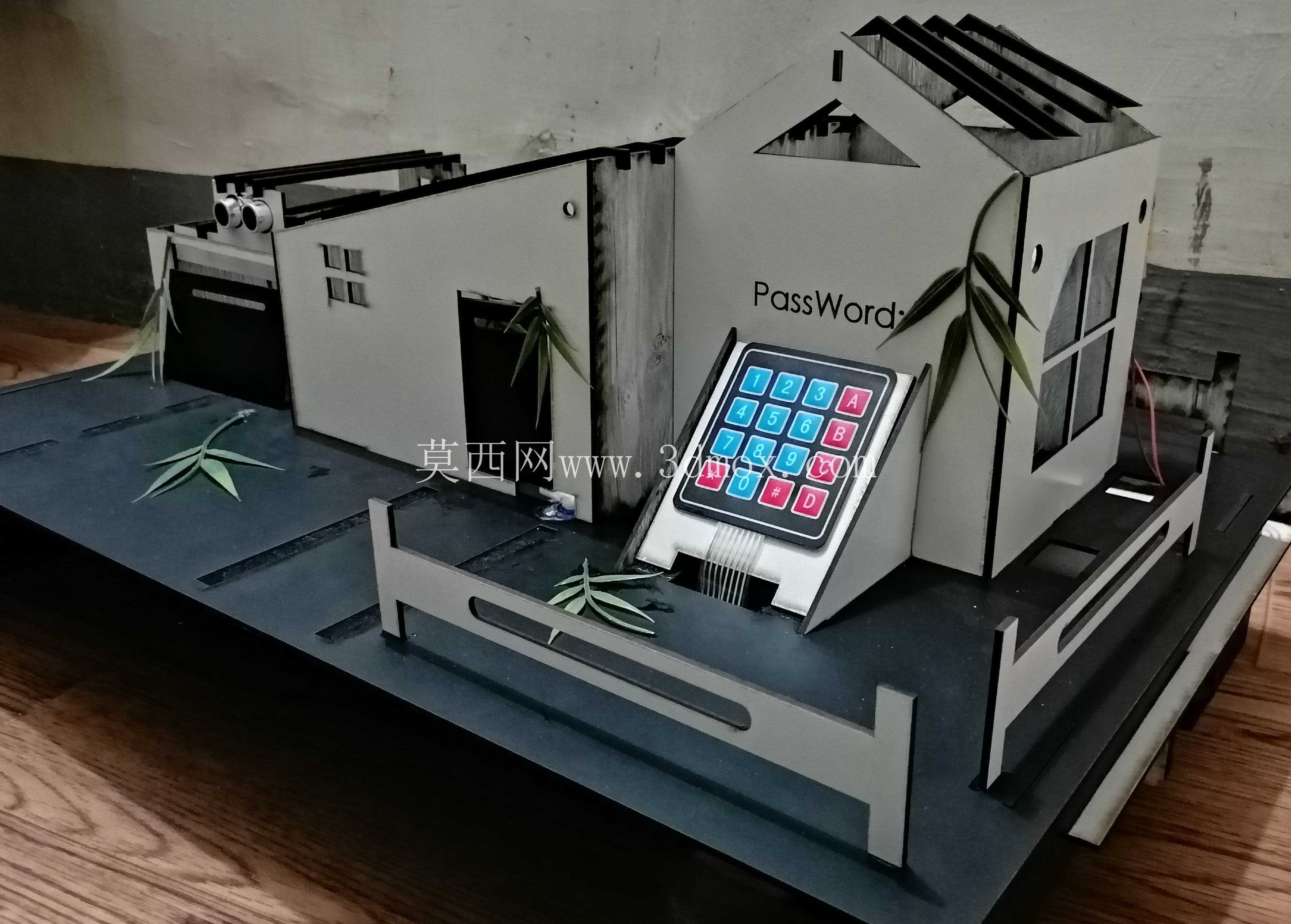

门锁控制区采用键盘输入结合伺服锁舌的结构，锁体部分参照常规入户门锁的安装尺寸设计，锁舌行程与真实家用门锁保持一致，可直接验证密码输入、指令触发后的锁体响应逻辑，配套的按键面板采用倾斜式安装，符合日常操作的人机工程角度，按键触发的反馈力度与常规门禁按键参数匹配，可直接复用成熟的按键驱动电路。窗帘驱动区采用直流电机配合滑轨传动的结构，滑轨的安装孔位参照主流家用电动窗帘的安装标准设置，窗帘叶片的开合角度、运行速度都可通过程序参数调整，模拟真实场景中通过移动终端远程控制窗帘开合的动作逻辑，滑轨两端设置了机械限位结构，避免电机过行程造成结构损坏。

车库门动作区采用超声波传感器作为触发检测单元，模拟车辆靠近时自动开门的应用场景，门体采用翻板式结构，铰链连接位置的强度经过校核，可承受反复开合的动作载荷，门体运行的导轨间隙控制在0.2mm以内，保证动作过程无卡滞、无异响。环境监测区搭载DHT11温湿度传感器，配套LED指示灯与蜂鸣器作为反馈单元，当监测数值超出设定阈值时，可通过灯光闪烁与蜂鸣提示发出告警，同时可通过WiFi将监测数据上传至云端，实现远程数据查看与参数调整。

整套装置的所有功能模块都通过ESP32统一调度，支持WiFi无线连接，可对接Blynk物联网平台实现远程控制，各模块的供电线路采用分路设计，可单独断开某一模块的供电进行调试，不会影响其他功能区的正常运行。从安装边界来看，装置整体底部设置了四个可调支撑脚，可适应不同平整度的桌面安装场景，支撑脚的调节行程为15mm，可快速将台架调整至水平状态，避免倾斜造成运动部件受力不均。外壳部分采用拼接式结构，所有面板都通过螺丝固定，拆卸时无需拆解核心传动结构，方便后期对内部电路、传动部件进行维护更换。在教学场景中，这套装置可帮助学习者快速掌握物联网设备的接线逻辑、运动部件的传动设计、传感器的校准方法，也可作为方案演示载体，向客户直观展示智能家居系统的实际运行效果，所有结构的设计参数都参照真实家用智能设备的尺寸规范制作，验证成熟的结构模块可直接迁移到实际产品开发中，减少前期方案验证的时间成本。
