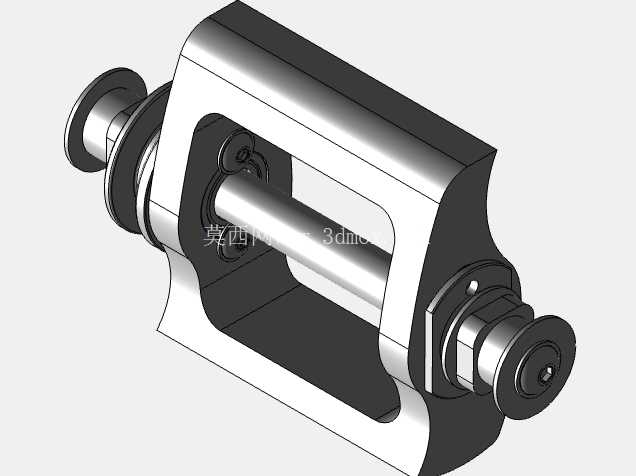

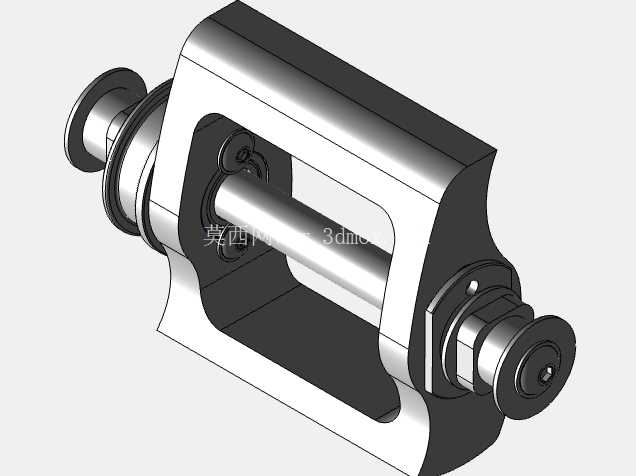

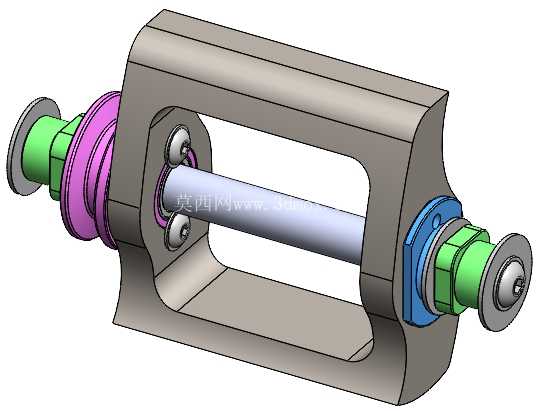

在小型竞技格斗机器人的结构设计体系里,重击类武器的传动支撑结构一直是设计难点,既要兼顾武器往复动作的传动精度,又要扛住高速撞击带来的瞬时冲击载荷,还要控制整体重量满足赛事级别限重要求。这套结构的核心承载件采用开式框型主体设计,框体两侧预留同轴的轴承安装位,中间穿装的传动杆作为动力输出的核心载体,两端通过轴套、锁紧压盖实现轴向定位,避免高速往复动作时出现轴窜动,影响武器击打精度。
从实际赛事应用场景来看,这类结构主要适配3磅级别的轮式格斗机器人,不管是两轮驱动还是四轮驱动的机型,都可以通过调整安装孔位完成适配,作为重击类武器的核心传动支撑部件,它的作用是将驱动端的旋转动力转化为武器杆的往复重击动作,相比直连式的武器结构,这种带框型支撑的传动结构能将撞击产生的反作用力分散到整个框体上,避免应力集中在驱动轴位置,减少战斗中轴断裂、轴承脱出的故障概率。

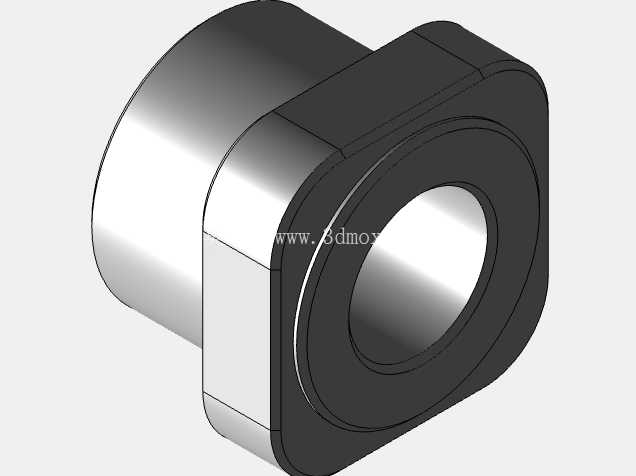

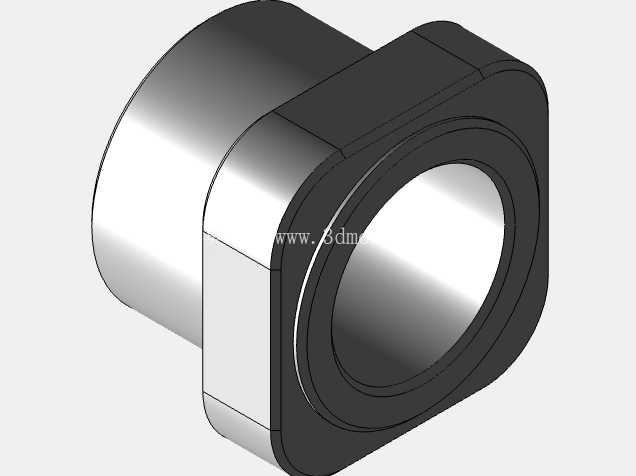

设计过程中首先考虑的是冲击载荷的承载能力,常规的UHMW材质虽然在机器人结构里应用广泛,但是面对重击武器的瞬时冲击力,长期使用容易出现形变、开裂的问题,所以框体主体采用高强度金属材质加工,安装接触面做了铣平处理,保证轴承安装的同轴度,减少传动过程中的卡滞和磨损。两端的轴系部件做了分层设计,从框体向外依次是定位法兰、缓冲衬套、传动连接座、锁紧端盖,缓冲衬套可以吸收一部分击打时产生的径向冲击力,避免硬连接直接将冲击传递到驱动电机,降低电机轴受冲击变形的风险。
安装边界方面,框体的底部预留了标准化的安装孔位,可以直接固定在机器人的底盘主梁上,孔位间距适配主流3磅级机器人的底盘型材安装尺寸,不需要额外做转接件。传动杆的两端伸出长度可以根据武器摆臂的安装需求做调整,连接端采用扁位加锁紧螺丝的固定方式,装拆武器摆臂时不需要拆解整个框体结构,赛事中场维修调整的效率更高。传动输入端支持两种动力连接方案,既可以搭配V型皮带轮做减速传动,适配高转速低扭矩的驱动电机,也可以安装同步带轮实现反向同步传动,满足不同布局机型的动力传递需求,不需要额外修改框体的安装结构。
在细节设计上,框体的内侧边角都做了圆角过渡处理,避免应力集中在直角位置,受撞击时出现框体开裂的问题。轴承安装位采用过盈配合设计,装配后不需要额外打胶固定,就能保证轴承外圈不会随轴转动,减少轴承外圈磨损框体的问题。两端的锁紧端盖采用沉头螺丝固定,突出的端盖部分做了圆弧倒角,避免战斗中被对方武器勾挂造成结构损坏。整套结构的重量控制也经过多轮优化,在保证结构强度的前提下,框体上做了合理的减重槽设计,不会占用过多的赛事限重配额,给机器人的装甲、电池等其他部件留出足够的重量空间。
实际使用过程中,这套结构可以兼容用户自制的不同规格重击杆,只需要调整传动杆端部的锁紧件尺寸,就能适配不同厚度、不同长度的武器摆臂,不需要重新加工整个支撑框体。日常维护时只需要定期检查轴承的润滑状态、锁紧螺丝的紧固情况,就能保证结构稳定运行,相比一体式的焊接支撑结构,这种装配式的结构单个零件损坏后可以单独更换,降低了后期的使用维护成本。对于刚接触重击类格斗机器人设计的从业者来说,这套结构的安装逻辑清晰,不需要复杂的装配工装就能完成组装,能快速完成整机的武器系统搭建,缩短整机的调试周期。
