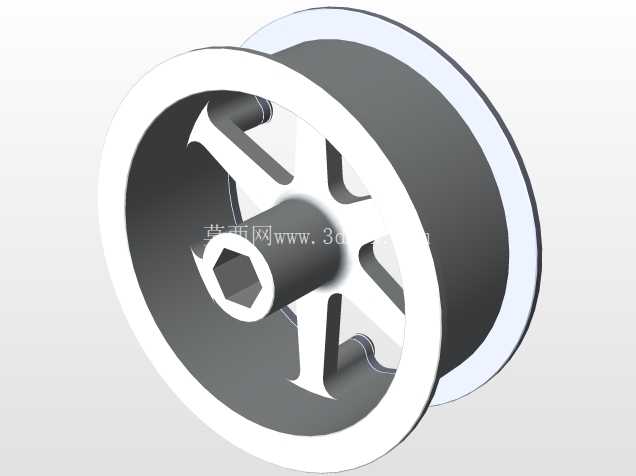

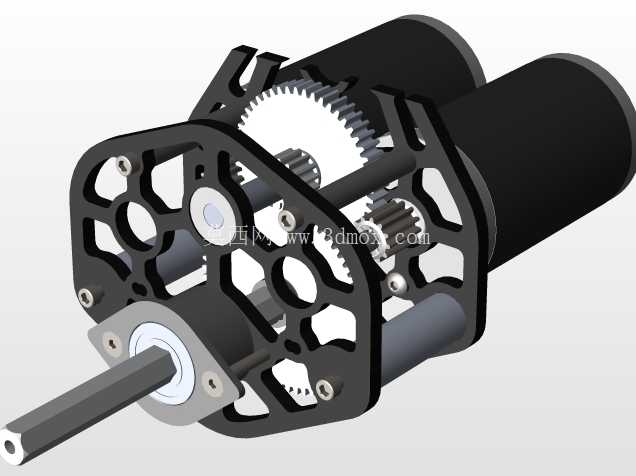

FRC竞赛机器人用带轮式传动轮结构

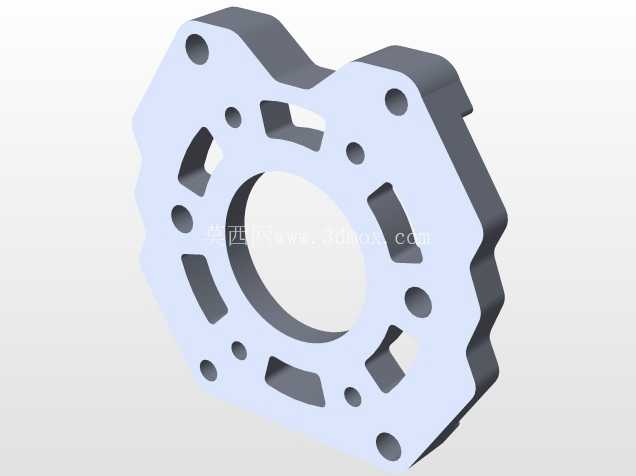

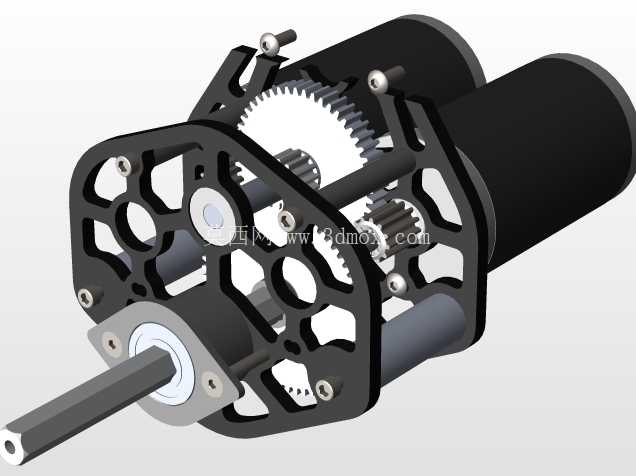

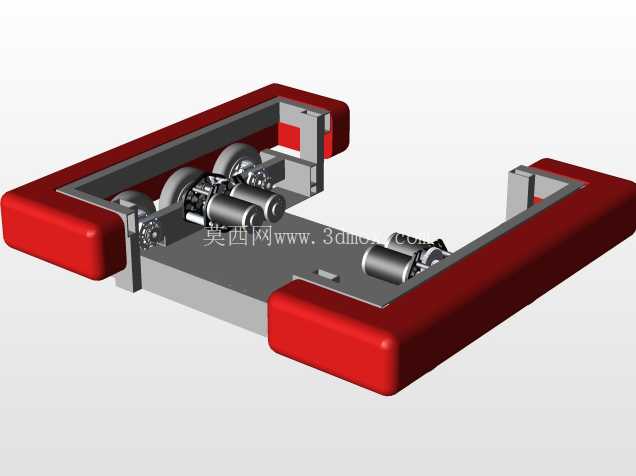

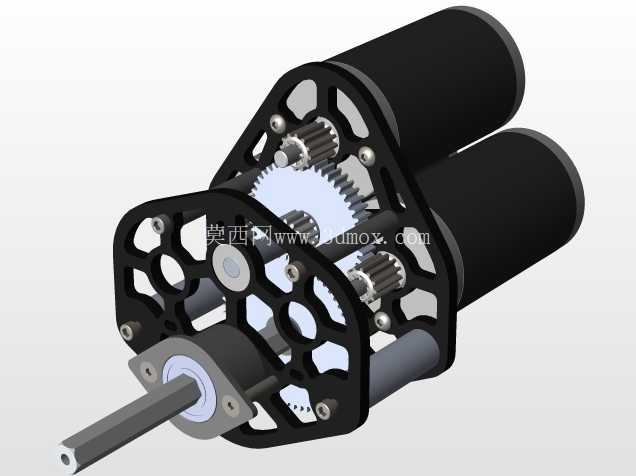

该传动轮结构主要面向竞技类移动机器人的动力传输场景，在赛场高强度对抗、频繁启停的工况下承担动力传递、负载承载的核心作用，区别于普通工业传动带轮，其结构设计充分考虑了竞赛场景下的快速拆装、抗冲击、轻量化需求。从实际使用场景来看，这类传动轮多用于机器人行走机构、末端执行机构的动力传递路径中，配合同步带实现电机输出扭矩到执行端的高效传输，在机器人急停、急加速、侧向受碰撞冲击时，轮体本身需要承受径向载荷与瞬时冲击载荷，不会出现轮体开裂、轴孔打滑的失效问题。

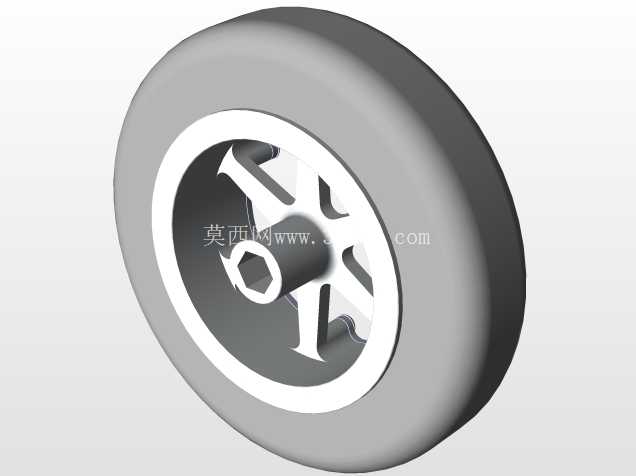

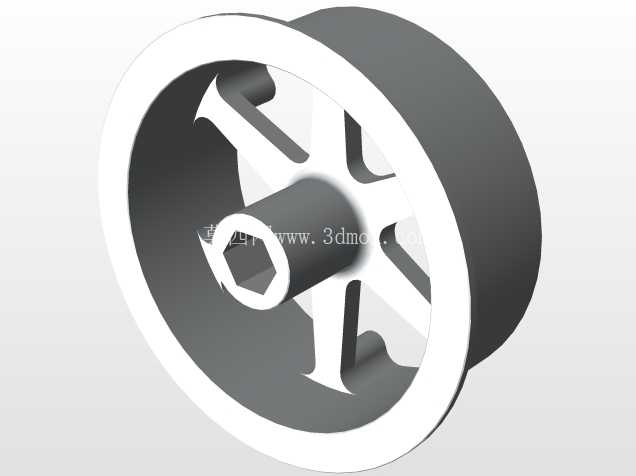

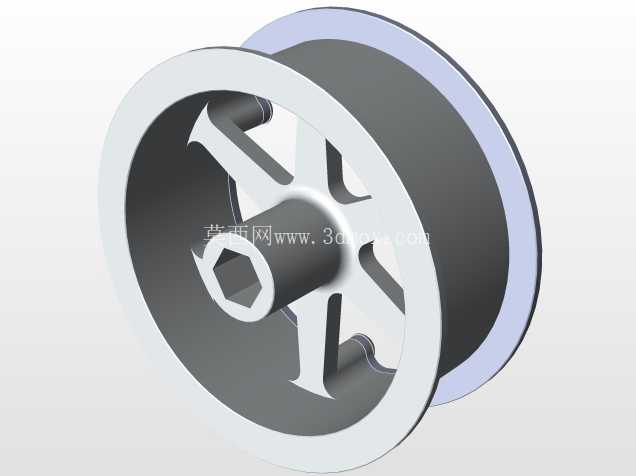

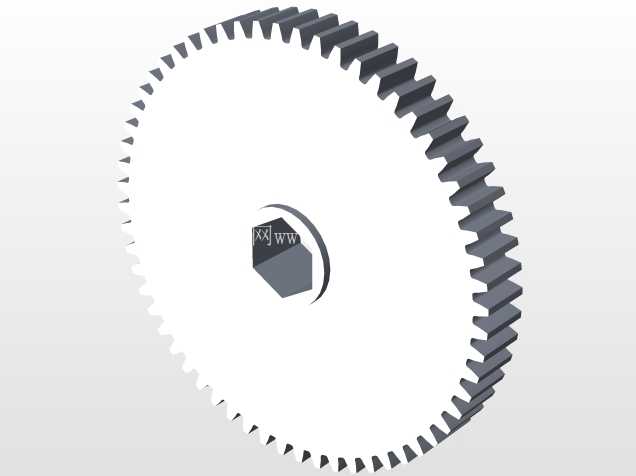

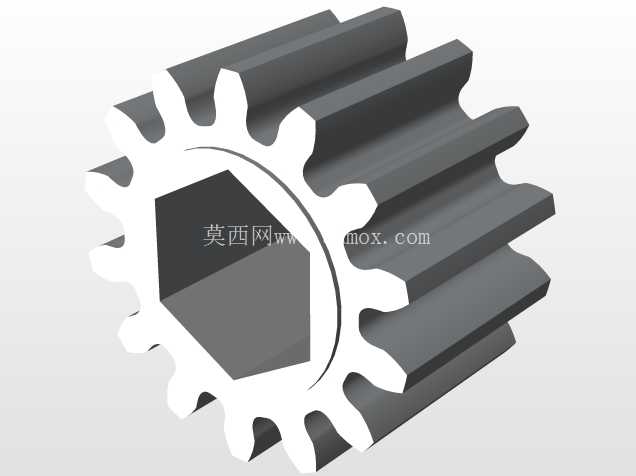

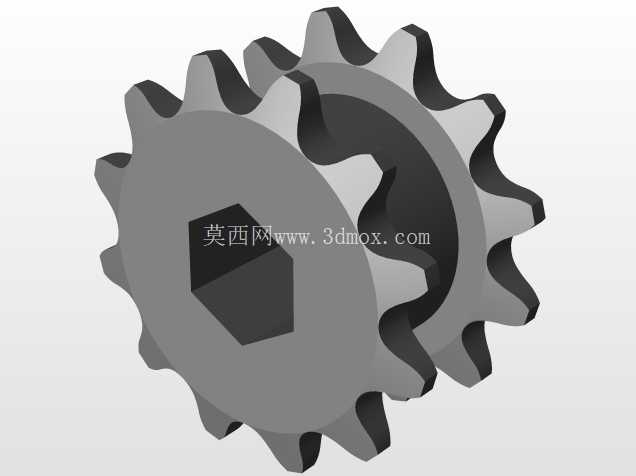

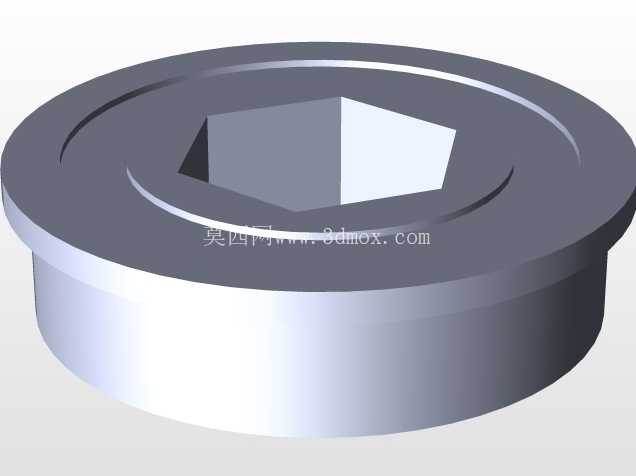

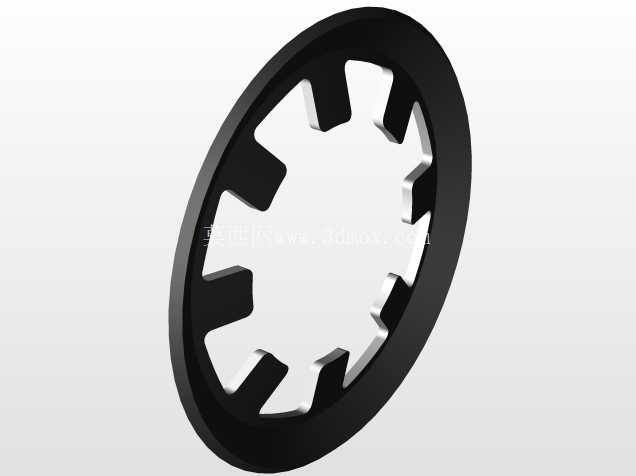

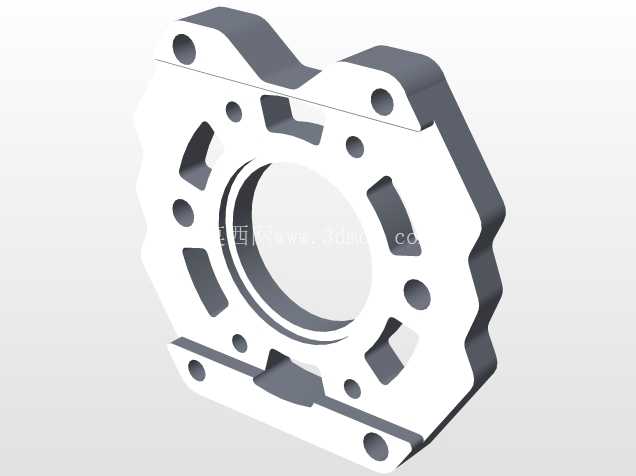

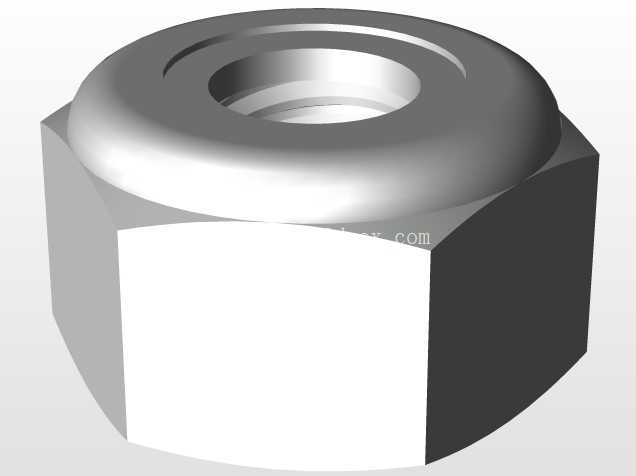

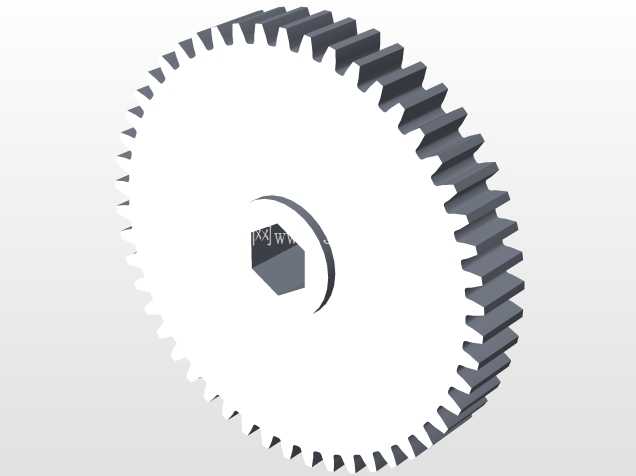

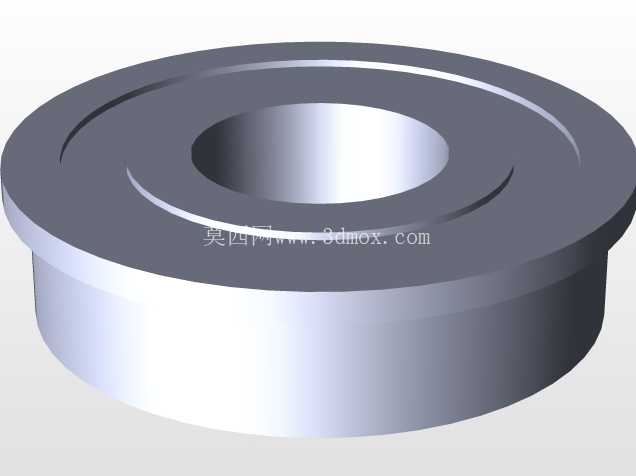

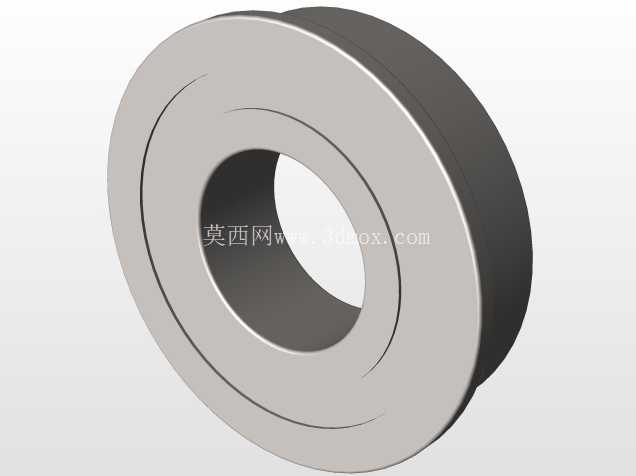

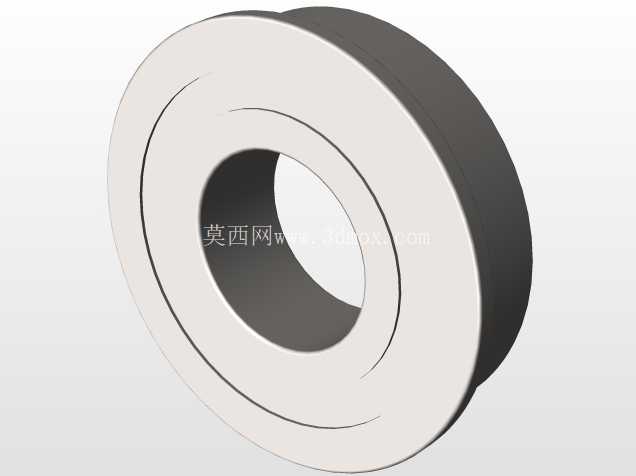

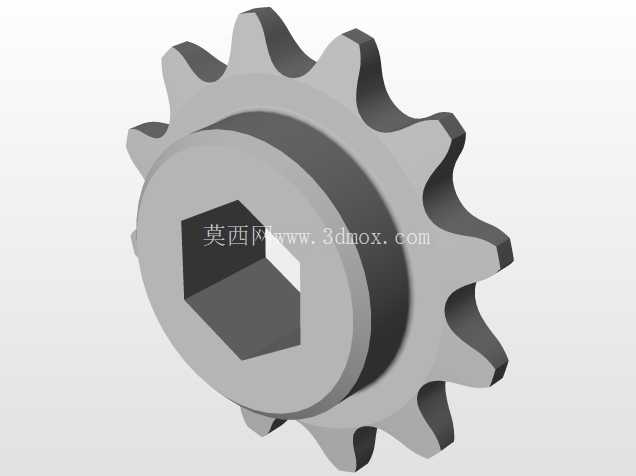

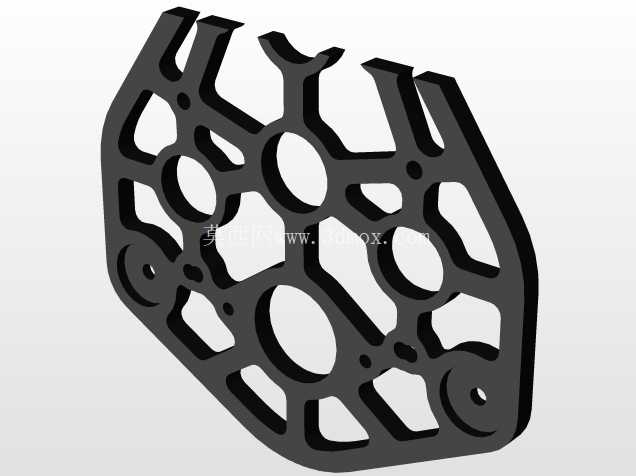

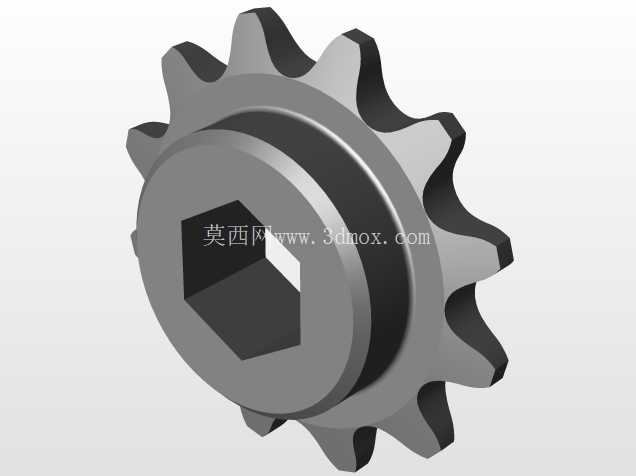

设计层面，轮体采用辐条式镂空结构，并非为了刻意减重，而是在保证轮体径向刚度、抗扭强度的前提下，尽可能降低转动惯量，提升传动响应速度——竞赛机器人的动力响应延迟直接影响赛场动作执行效率，过大的转动惯量会导致电机启停负载激增，甚至触发驱动过流保护。中心轴孔采用内六角异形孔设计，区别于常规圆孔键连接，这种无键连接形式可以实现与对应六角输出轴的无间隙配合，消除键连接的回程间隙，同时省去键槽加工工序，装配时直接将轮体压入对应轴端即可完成周向固定，配合轴端挡圈可实现轴向定位，大幅缩短赛前设备维护、零件更换的时间，适配竞赛场景下快速抢修的需求。

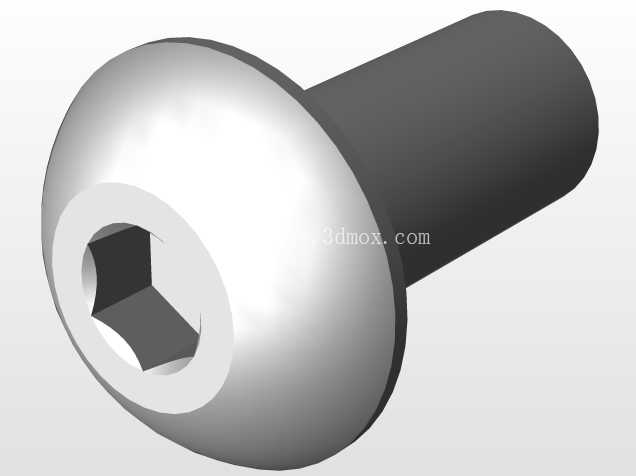

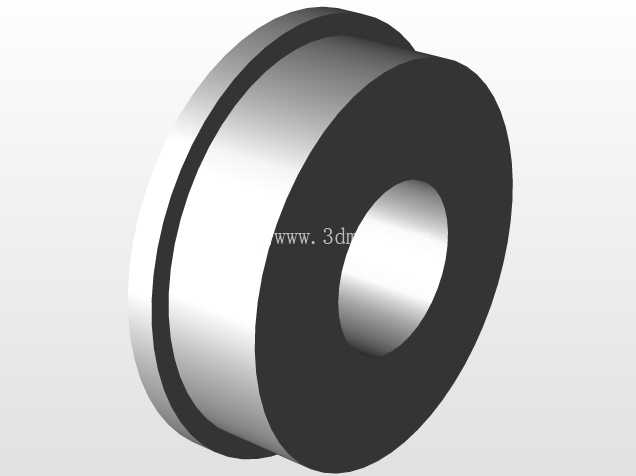

轮缘部分采用双侧挡边设计，挡边高度经过匹配计算，刚好可以约束对应宽度同步带的轴向窜动，避免机器人在剧烈变向、颠簸行进时同步带从轮体上脱出，挡边与轮辐主体采用一体化结构设计，不存在拼接装配的松动风险，轮缘的带接触面做了适配同步带齿形的贴合处理，保证带齿与轮体的啮合面积，降低传动过程中的滑差率，提升动力传输效率。从安装边界来看，轮体的轴向总宽度、轮缘外径、中心轴孔的对边尺寸都做了公差适配，安装时不需要额外做垫片调整，即可保证带轮与电机输出轴的同轴度，轮辐的镂空槽同时可以作为拆装时的受力点，使用卡钳类工具即可快速完成轮体的拔卸，不需要定制专用拉马工具。

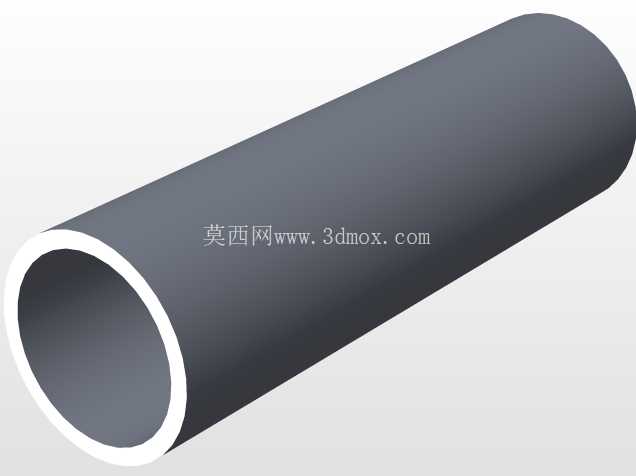

在实际功能表现上，该传动轮可以适配常规规格的同步带传动系统，传递的扭矩范围覆盖竞赛机器人常用的中小功率驱动电机输出区间，轮体的受力分布经过结构优化，辐条的受力角度对应传动过程中的最大受力方向，在瞬时冲击载荷下，应力集中点分布在辐条与轮缘、轮毂的过渡圆角处，通过加大过渡圆角半径降低应力集中系数，避免轮体在冲击下出现断裂失效。轮毂部分的轴向长度经过匹配设计，既可以保证与输出轴的配合接触长度，避免轴孔配合面压强过大出现压溃，又不会占用过多的轴向安装空间，给机器人内部的其他结构布置留出足够余量。不同于工业场景下追求长寿命免维护的设计思路，该结构更侧重装配效率、抗冲击性能、轻量化的平衡，在满足整赛季竞赛使用强度的前提下，尽可能降低单件重量，减少机器人整体的无效负载，提升整机的动力表现。
