多行程直流电动推杆直线驱动执行组件

做非标自动化设计快十年，经手的直线驱动类部件没有一百也有八十，电动推杆这类部件因为集成度高、不需要额外配套液压站或者气源，一直是中小负载直线往复动作场景的首选，这次整理的这套多行程推杆组件，覆盖了从10mm到200mm的常用行程段，基本能满足大部分轻载直线驱动的选型需求。

先从实际应用场景说起，这类推杆最早在家居领域用得最多，比如电动升降桌、按摩椅的姿态调节、医用护理床的靠背抬升，后来慢慢拓展到工业领域，像小型输送线的挡料机构、设备检修门的自动启闭、光伏板的角度微调、农业大棚的通风窗开合，甚至特种车辆上的小型部件举升，都能看到它的身影。相比气缸，它不需要配套气源和过滤调压组件，不会出现漏气泄压的问题，停位精度更高；相比液压缸，它没有油污泄漏的风险，整体体积更小，维护成本极低，对于负载在几十到上百公斤、动作频率不算特别高的直线动作场景，性价比优势非常明显。

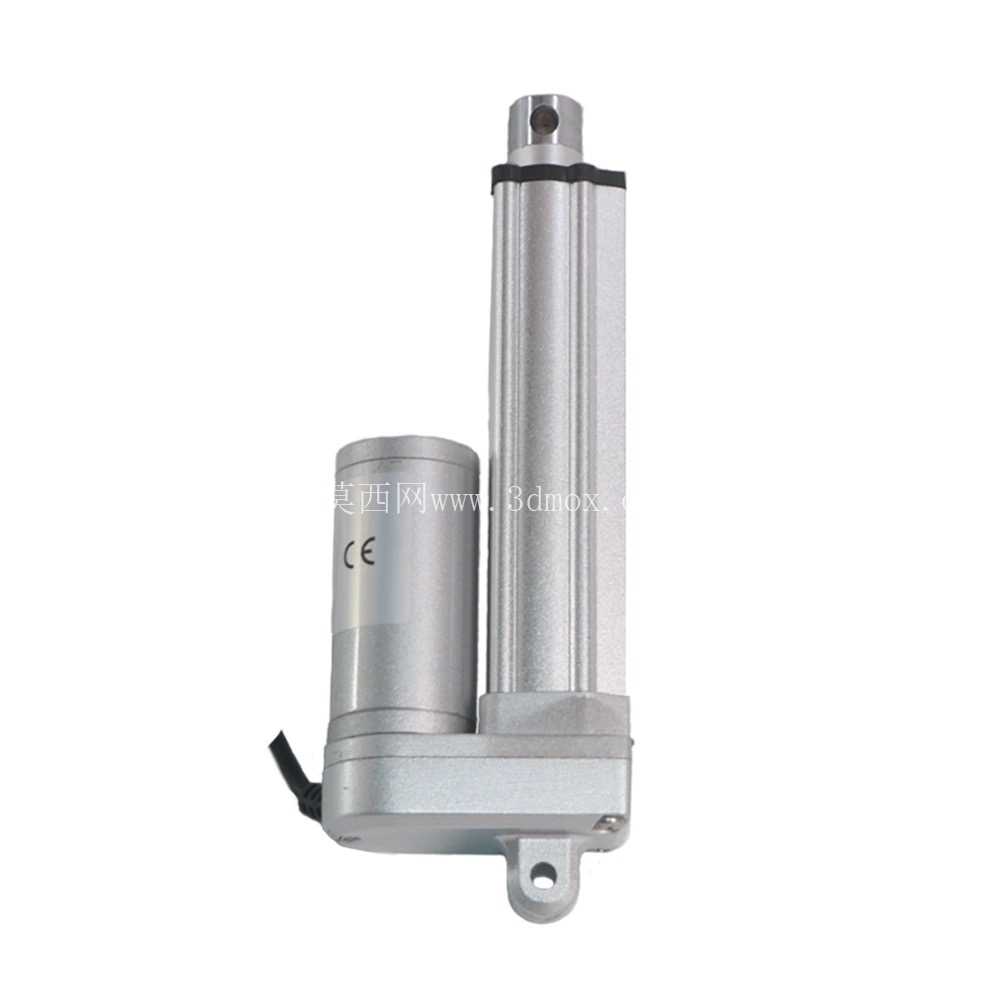

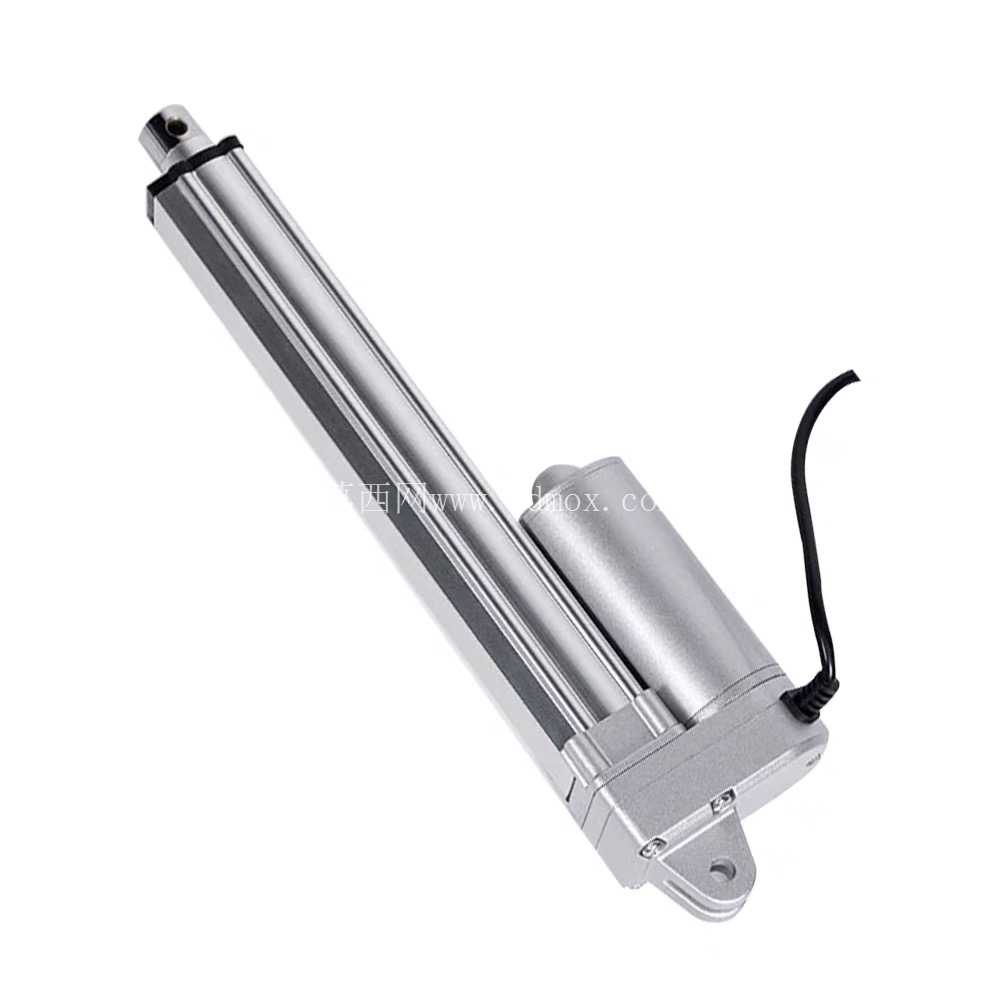

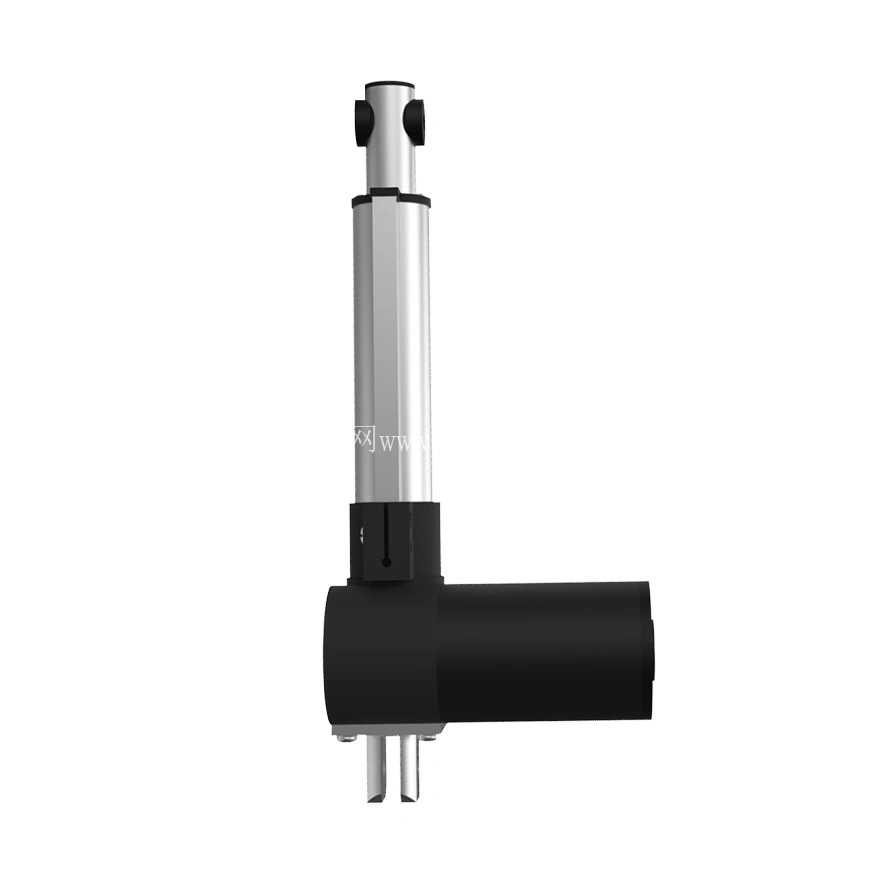

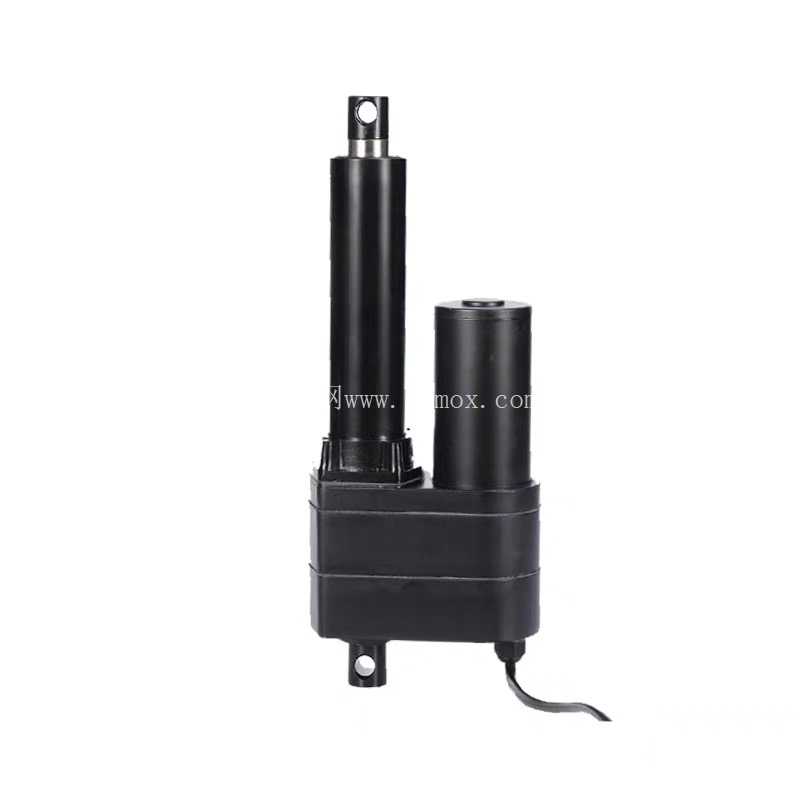

从功能特性来看，这套推杆采用永磁直流电机驱动，可选12V、24V、36V、48V几种常见供电电压，适配不同设备的供电系统，负载功率覆盖20W到36W区间，能匹配不同负载的推力需求。防护等级做到IP54，日常车间里的粉尘飞溅、少量溅水都不会影响正常运行，能适应大部分普通工业场景的使用环境。推杆两端都内置了保护开关，当伸缩行程走到两端极限位置时，开关会自动断开电源，避免电机堵转烧毁，这个设计对没有额外加行程限位的简易设备来说非常友好，能大幅降低设备调试阶段的部件损坏率。伸缩方向通过电机正负极切换就能控制，接线逻辑简单，不需要额外的换向控制模块，普通电气人员就能完成接线调试。内部传动采用高精度金属齿轮，配合铝合金伸缩杆，整体结构紧凑，运行噪音小，使用寿命比塑料齿轮结构的推杆长很多，而且只能做直线伸缩动作，不会出现杆体旋转的问题，不需要额外加装防转导向结构，能简化配套安装支架的设计。

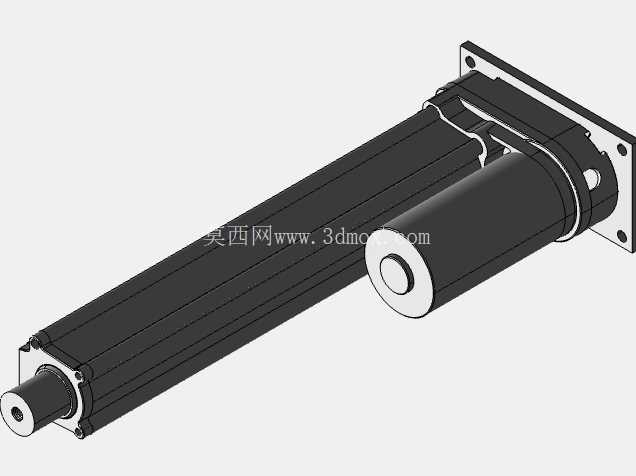

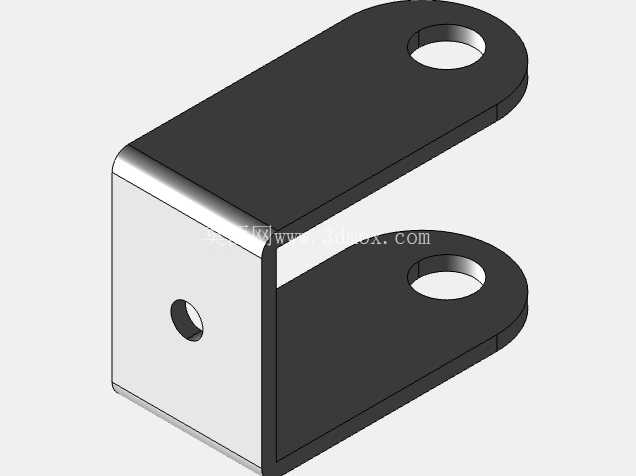

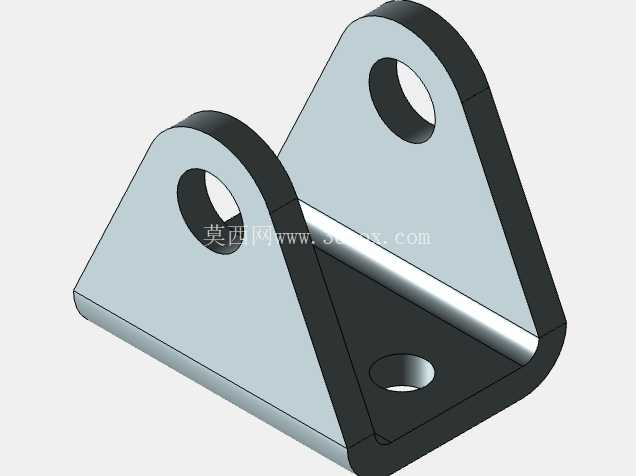

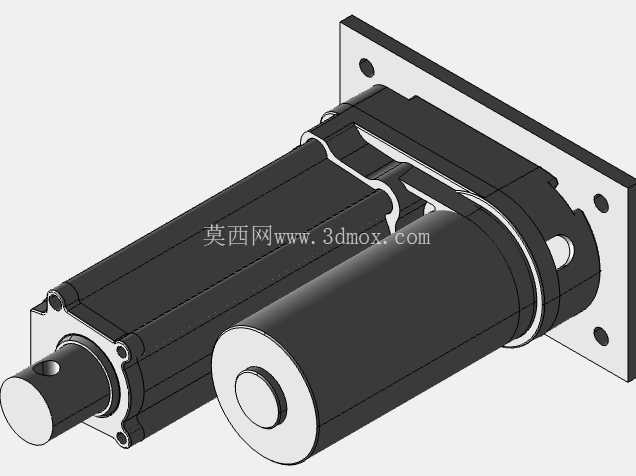

设计思路上，这套系列推杆采用了模块化的设计逻辑，不同行程的推杆安装接口尺寸保持统一，电机和传动段的结构通用，只是根据行程长度调整伸缩杆和外管的长度，这样做的好处是生产端可以减少零部件种类，降低备料成本，使用端如果后期需要调整行程，只需要更换对应长度的杆体部分，不用重新设计安装结构，能大幅缩短设备改型的周期。配套的安装支架采用三维可调结构，能适配不同角度的安装需求，不管是水平安装、垂直安装还是倾斜安装，都能通过支架调整固定角度，不需要额外加工定制转接件。

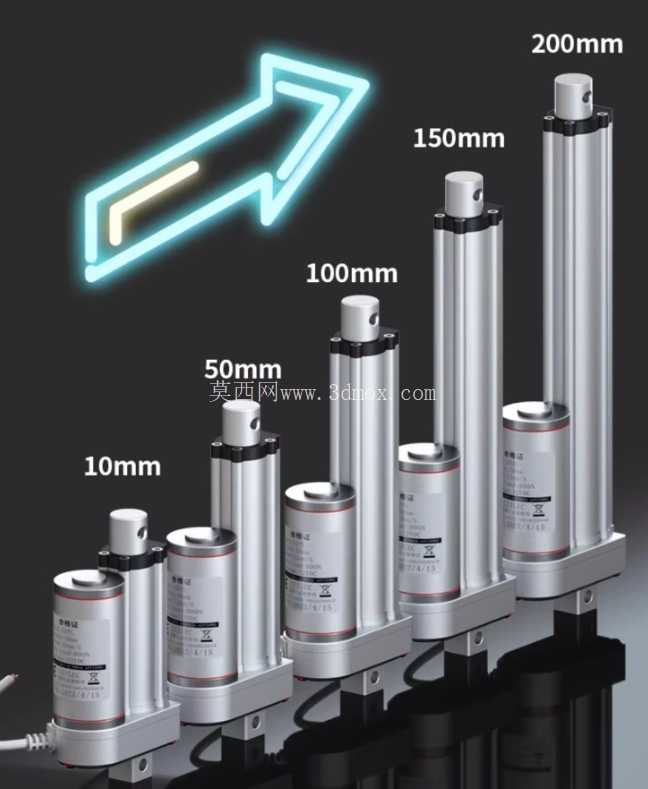

外形尺寸和安装边界是选型时最需要关注的部分，这套系列推杆的行程从10mm、50mm、100mm、150mm到200mm形成梯度覆盖，不同行程的推杆缩回后的最小安装距离（即两个安装孔的中心距）会随行程增加对应变长，选型时首先要确认需要的实际工作行程，再核对缩回状态下的安装中心距是否符合设备的安装空间要求，避免出现安装空间不足或者伸出长度不够的问题。推力和运行速度成反比关系，比如100公斤推力下运行速度为5mm/s，50公斤推力下速度能到20mm/s，最小10公斤推力时速度可达90mm/s，选型时不能只看推力参数，要结合实际需要的动作节拍来匹配对应的规格，避免选的推力过大导致动作速度太慢影响生产节拍，或者推力不足无法推动负载。安装时要注意保证推杆的受力方向和伸缩杆的伸缩方向同轴，避免出现侧向力，否则会加速杆体和密封件的磨损，大幅缩短使用寿命，如果设备本身的动作存在一定角度偏移，最好在推杆两端加装铰接接头，抵消侧向力的影响。

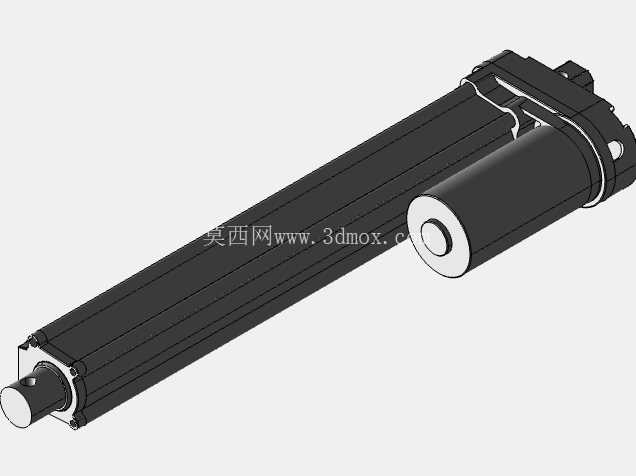

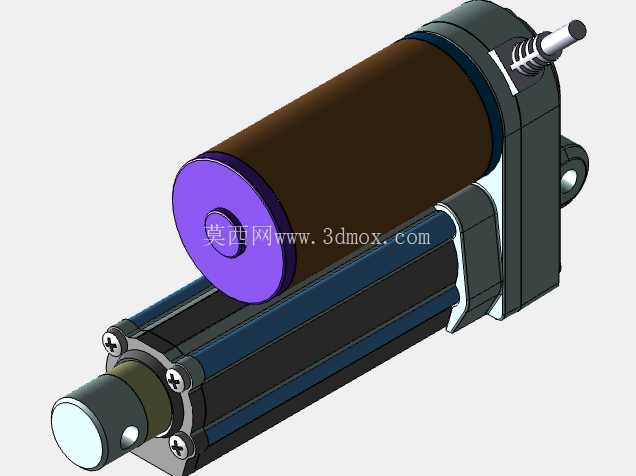

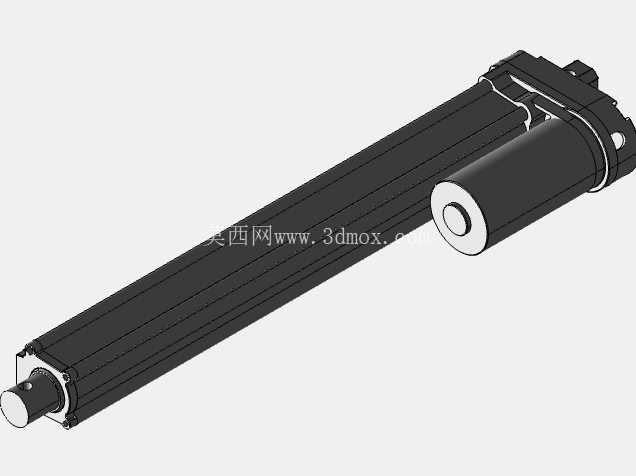

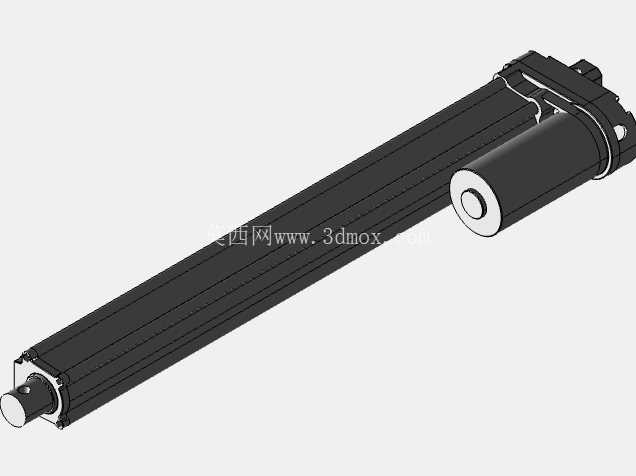

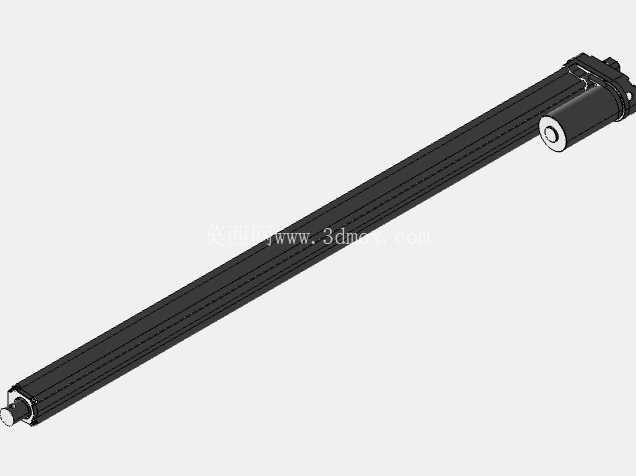

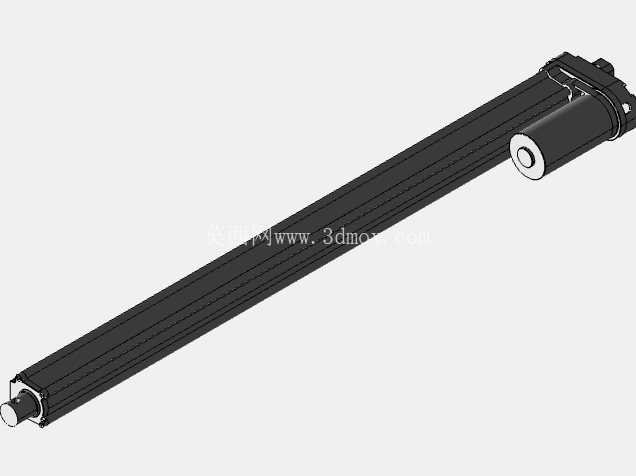

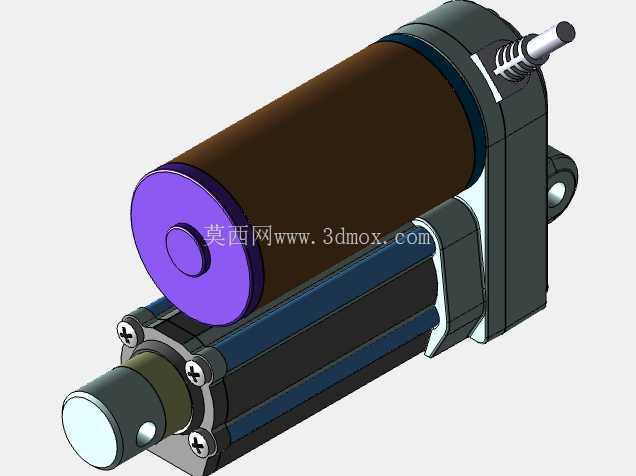

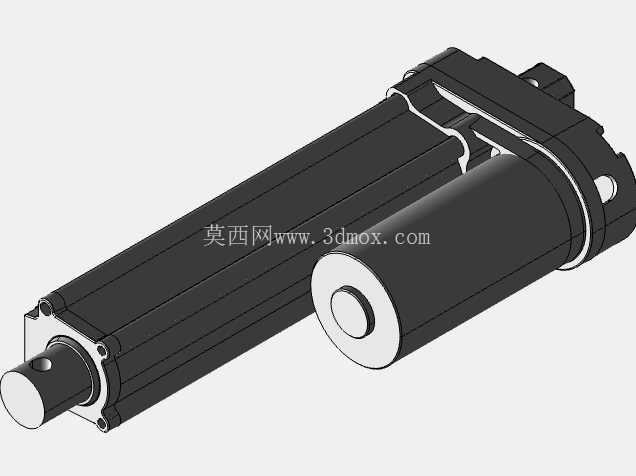

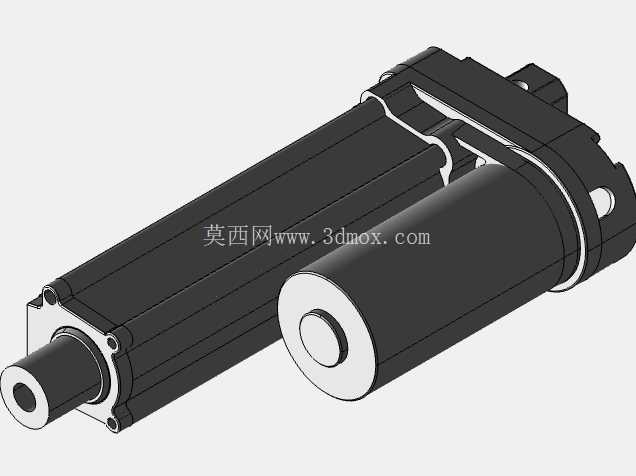

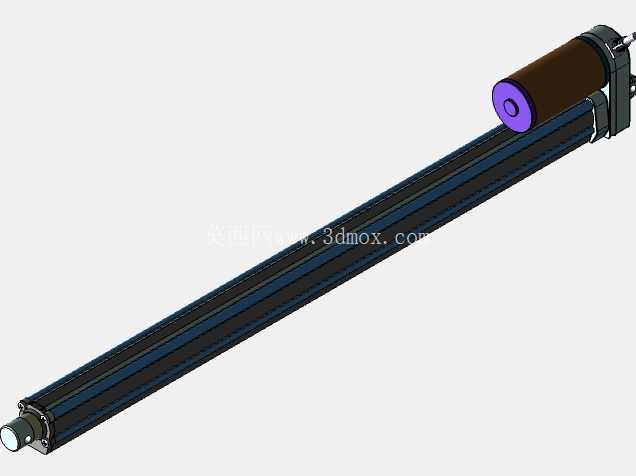

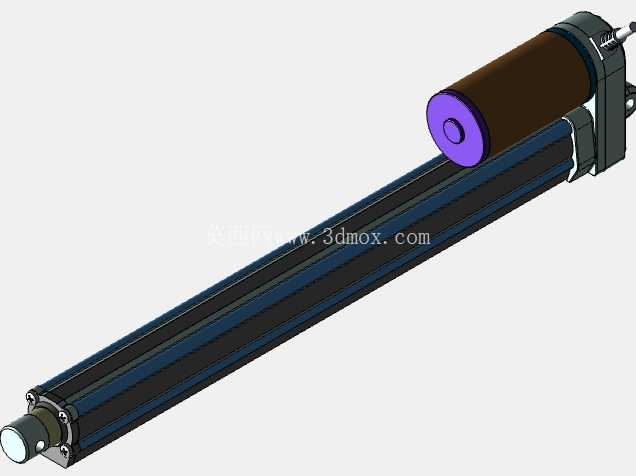

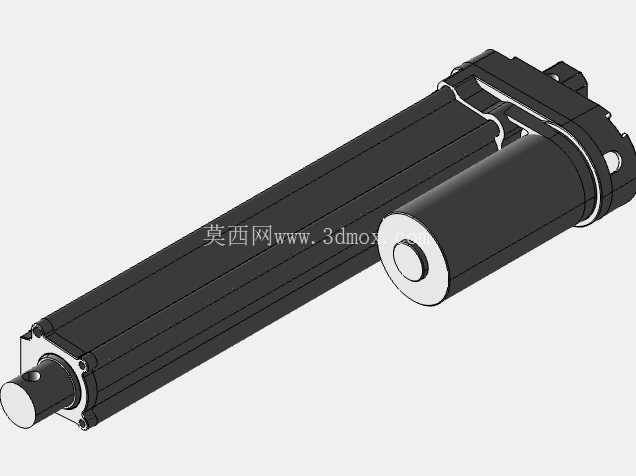

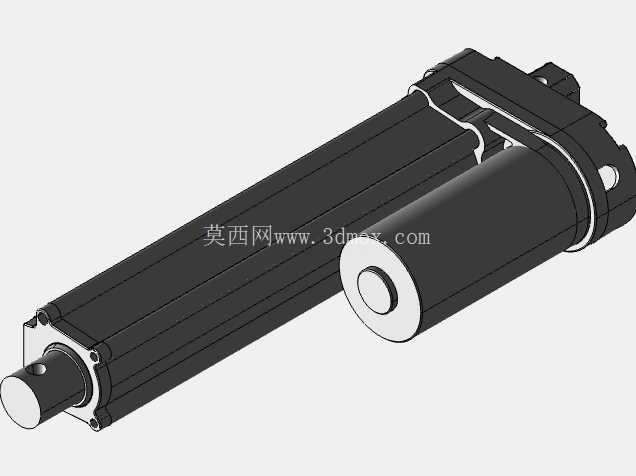

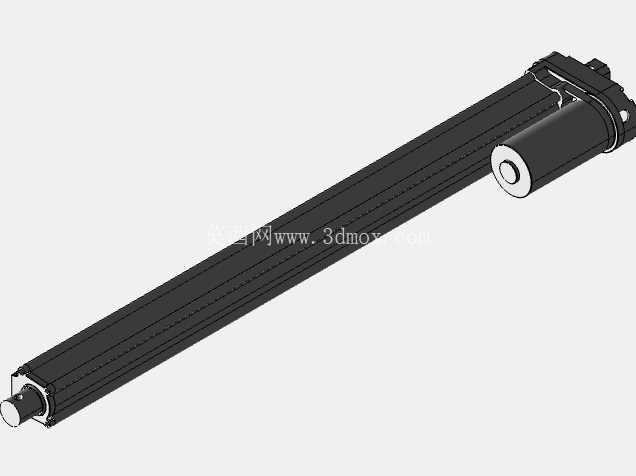

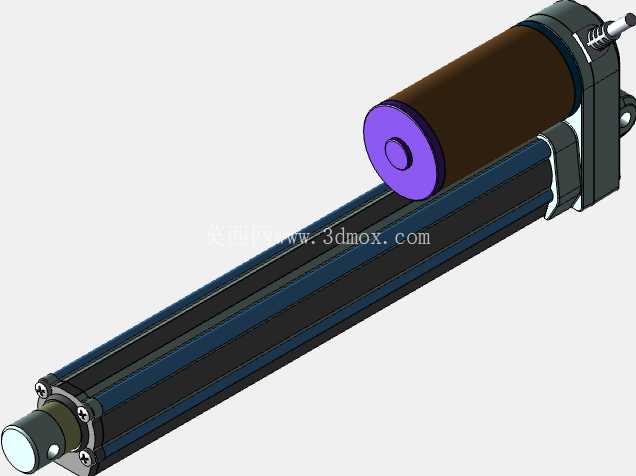

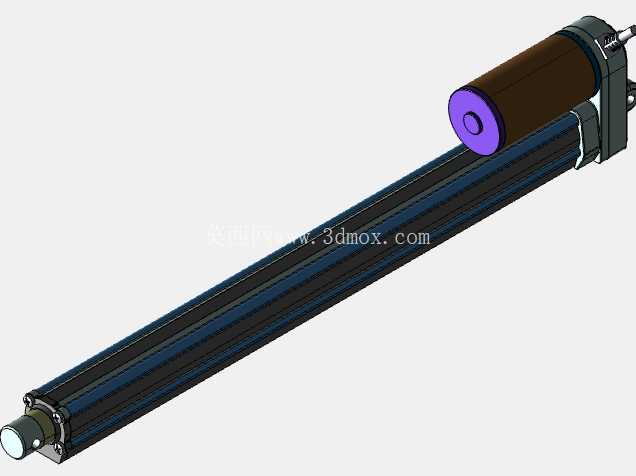

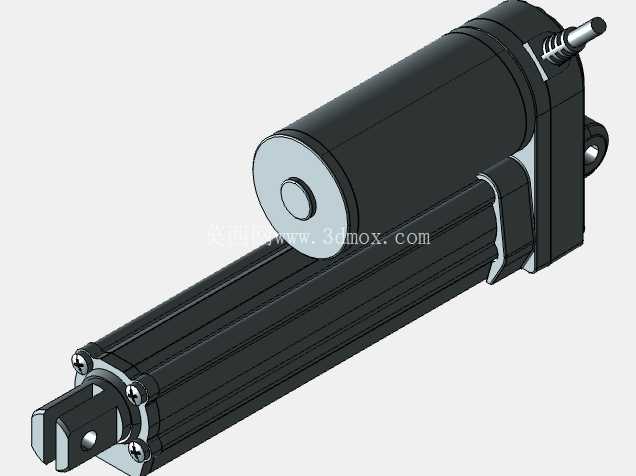

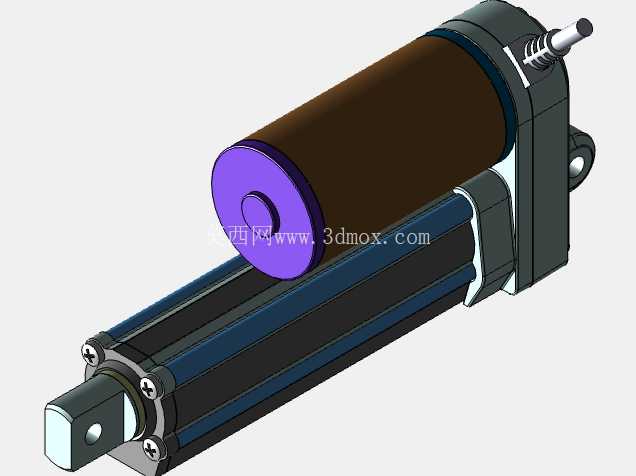

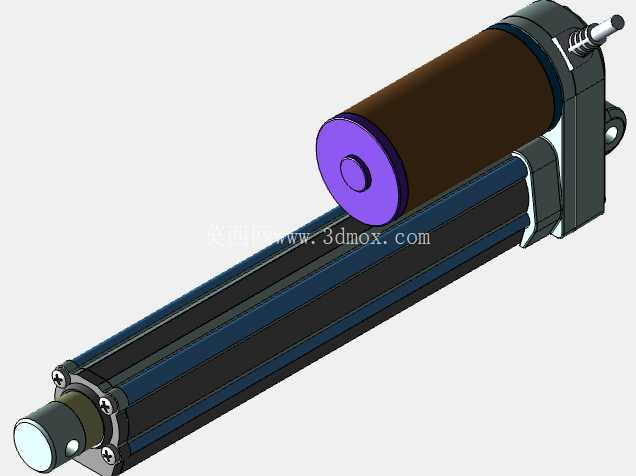

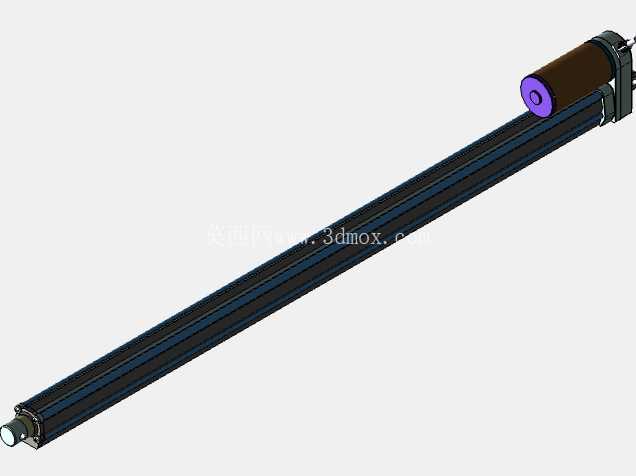

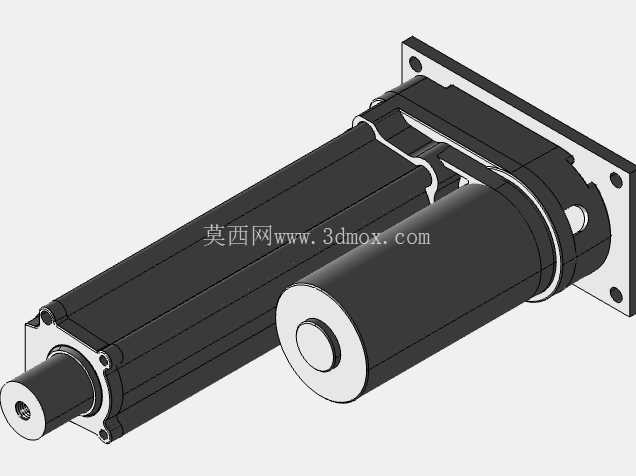

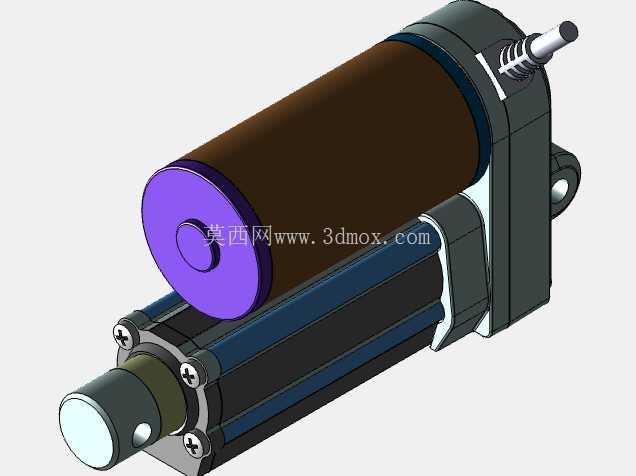

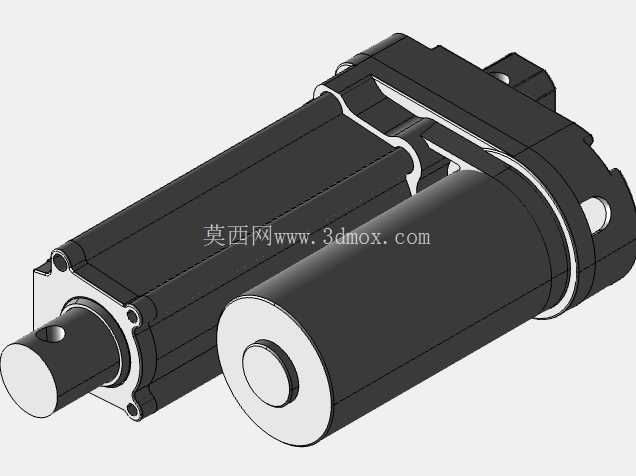

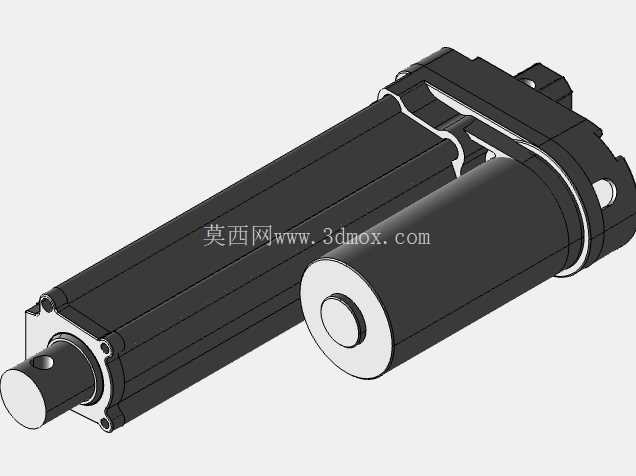

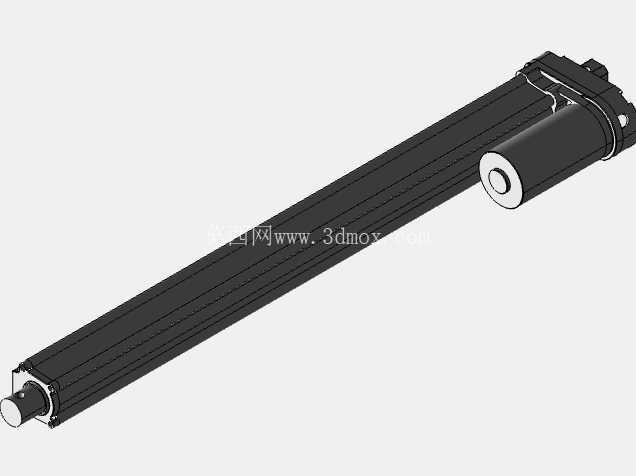

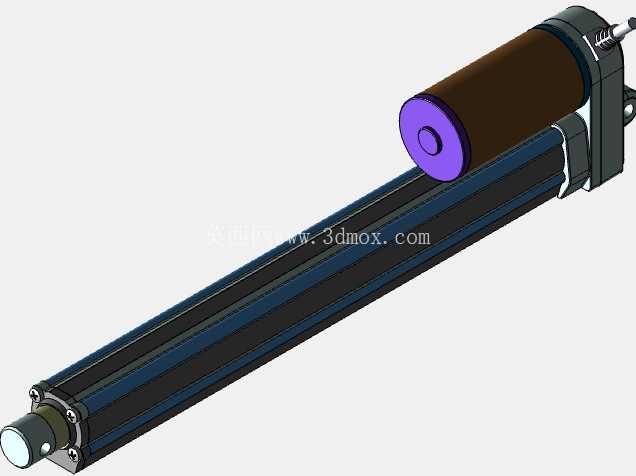

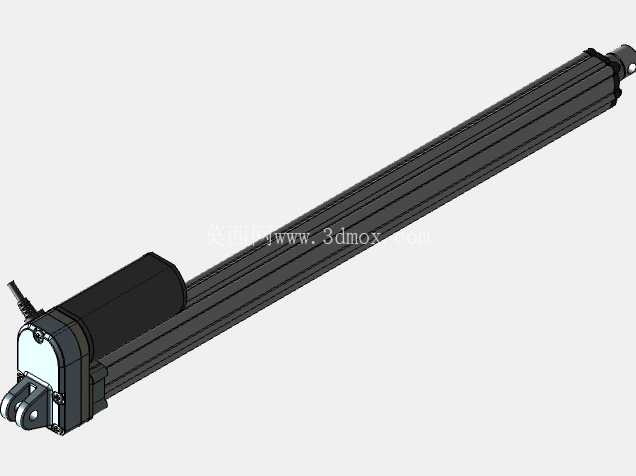

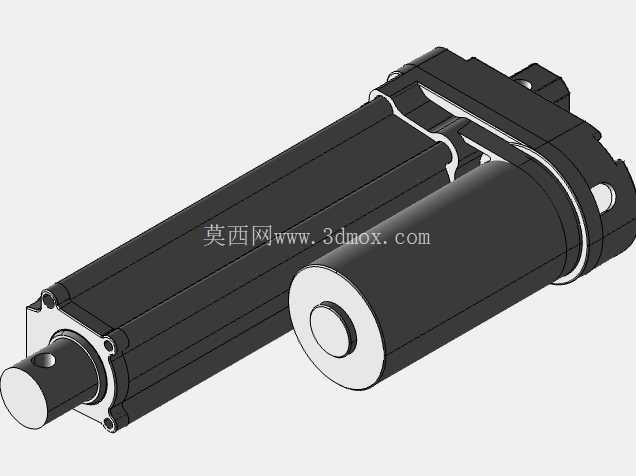

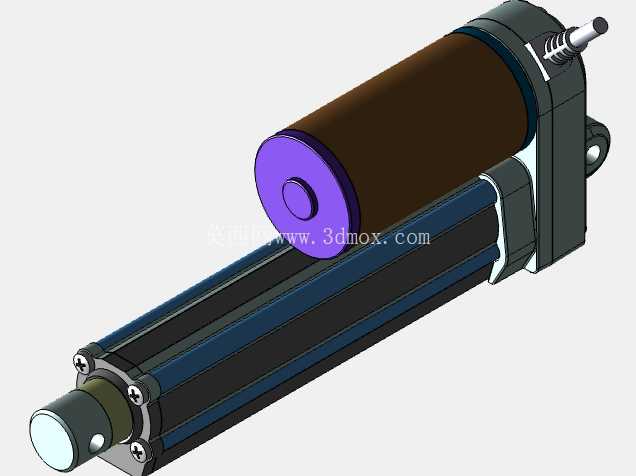

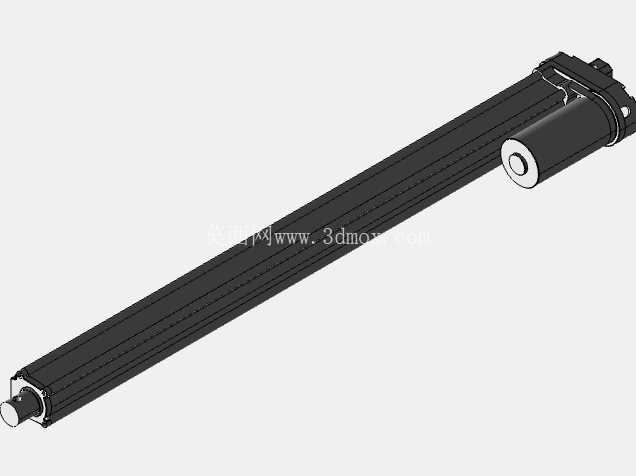

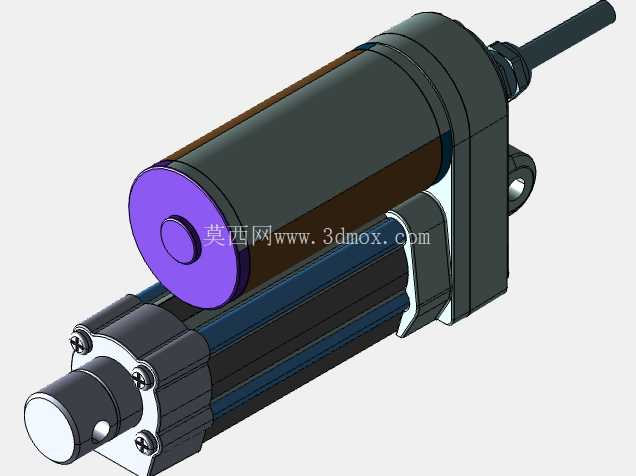

另外在做三维建模配套时，这套模型还原了不同行程推杆的外形细节和安装孔位尺寸，导入装配体后可以直接用来做干涉检查，模拟实际动作行程，提前排查安装空间不足、动作过程中与周边部件碰撞的问题，不用再自己从零开始测绘建模，能节省不少设计阶段的时间。
