KB1型笼式抓斗运输无人机结构设计

这款笼式构型的飞行运输设备，核心定位是面向小载荷点对点快速转运场景，适配狭小空间内的轻量物料投送、户外短途物资接驳、作业现场小件工具转运等实际工况，区别于常规多旋翼航拍无人机的设计逻辑，整个结构围绕载荷承载、碰撞防护、快速组装三个核心需求展开。

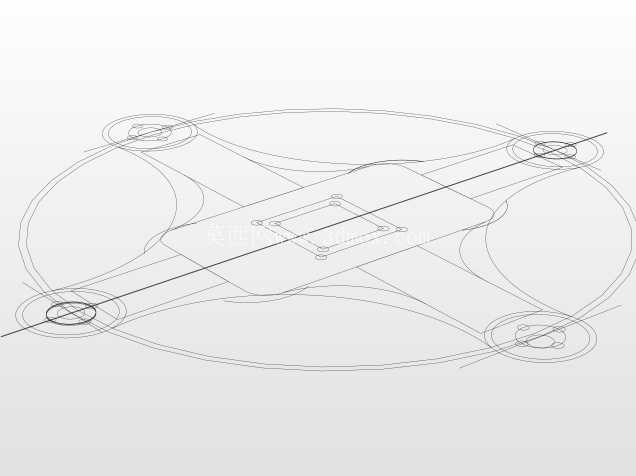

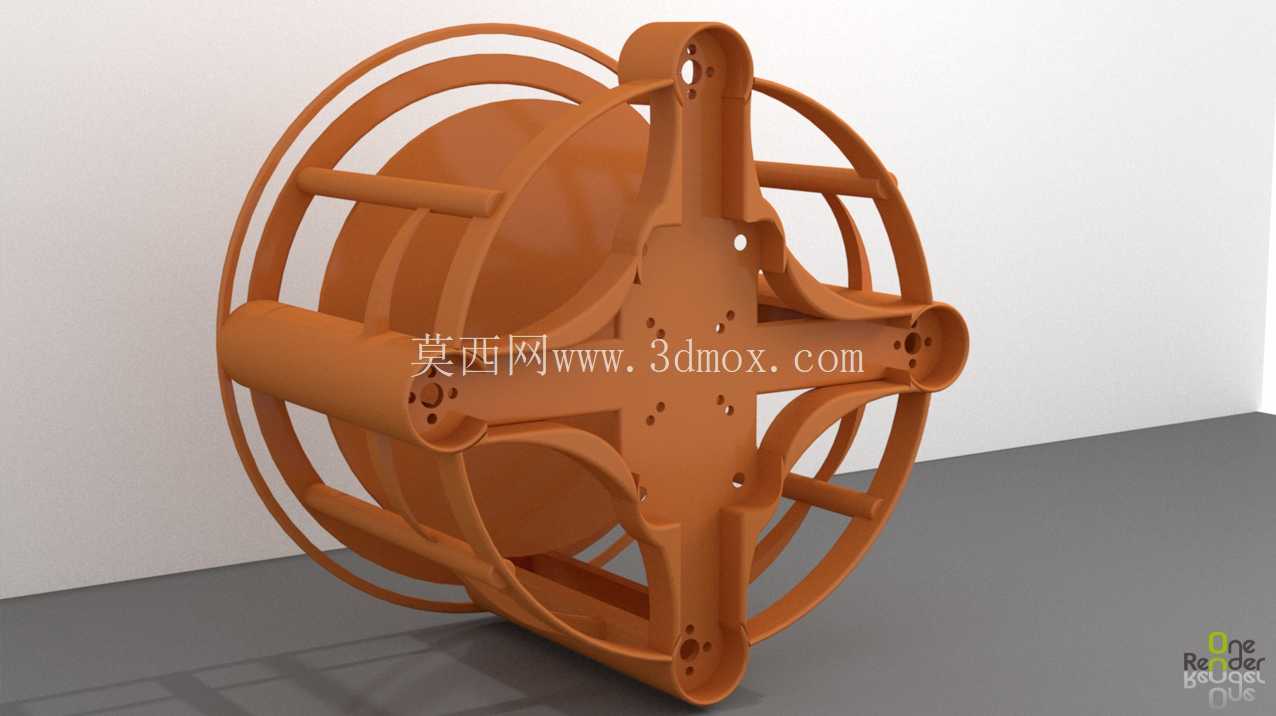

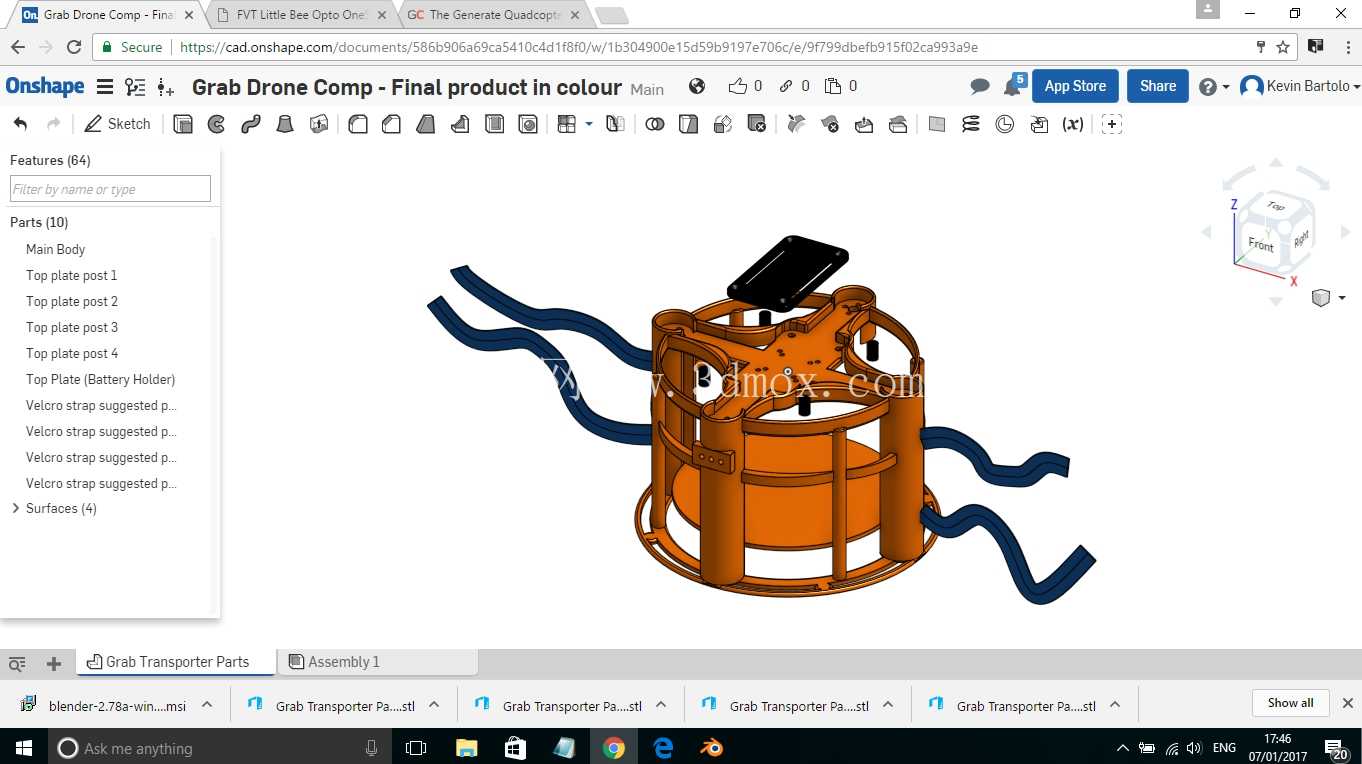

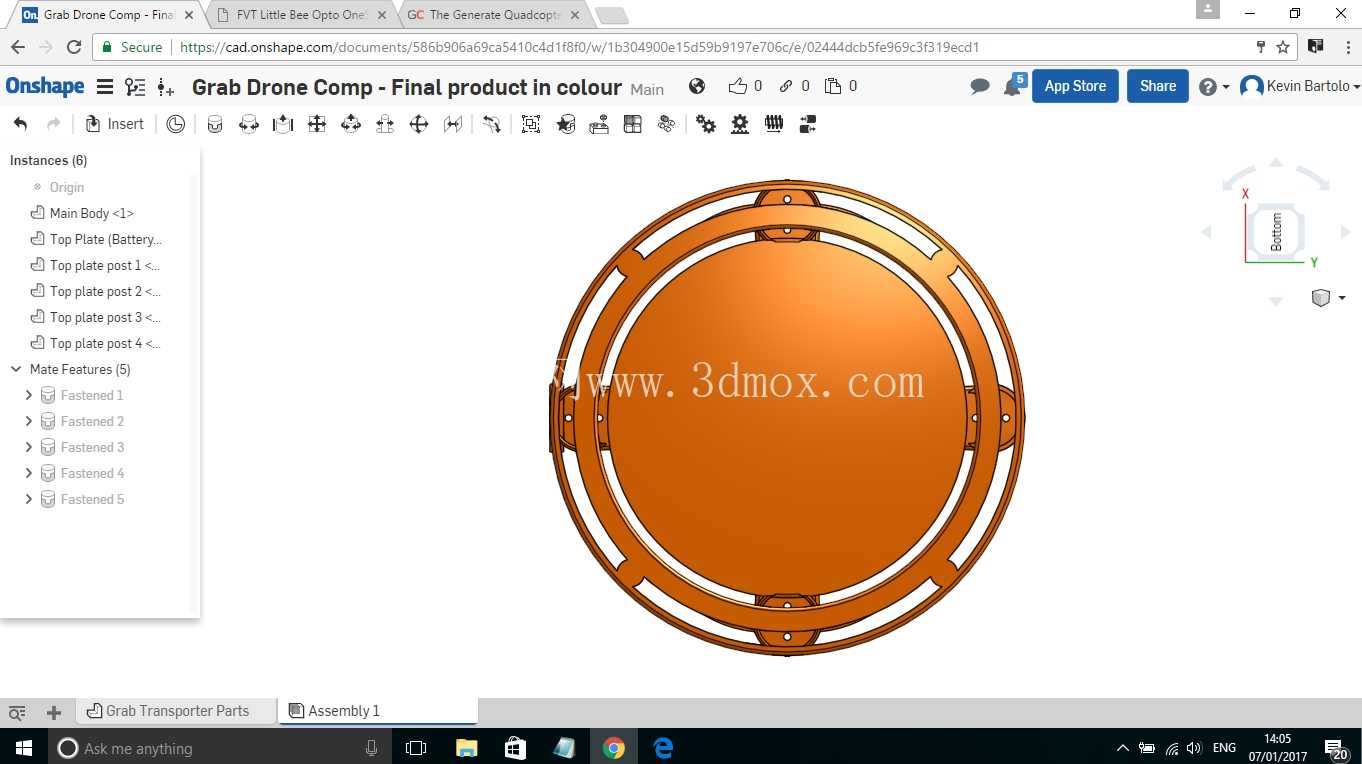

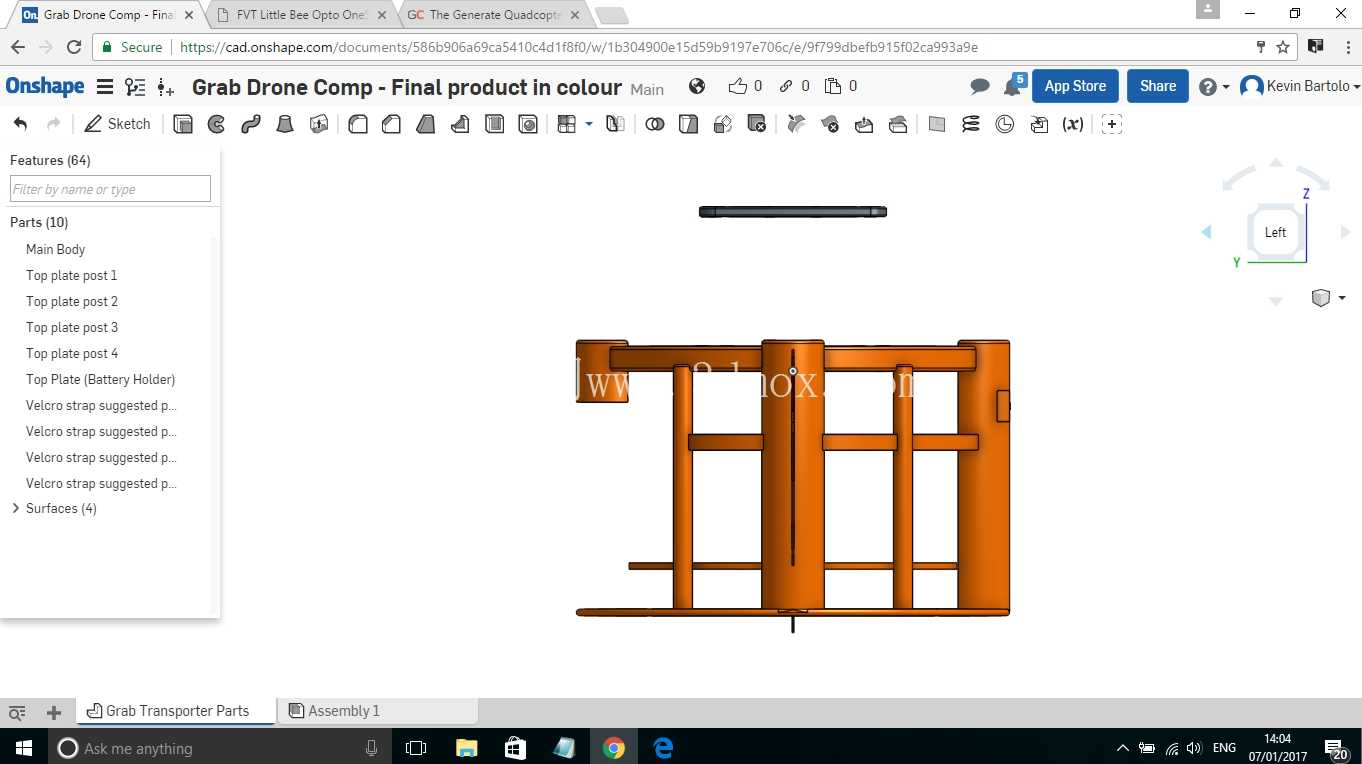

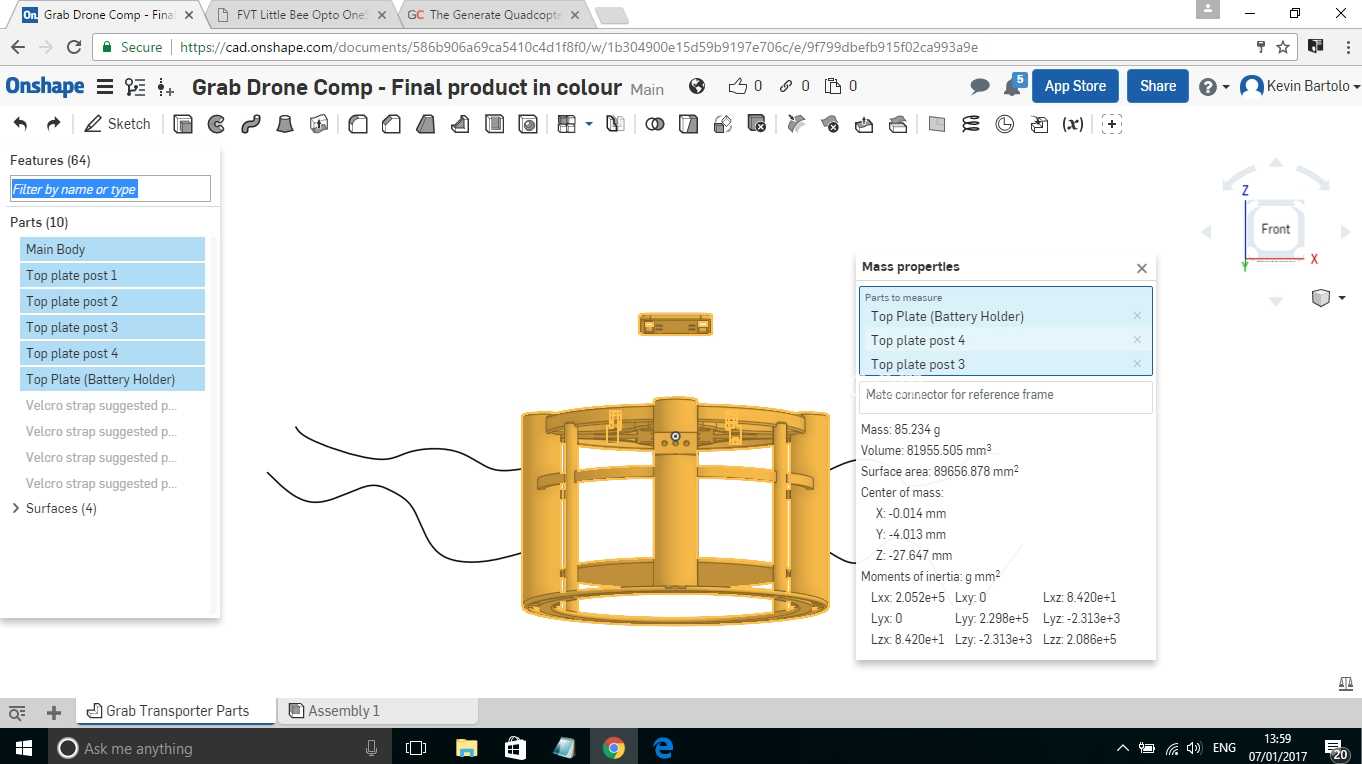

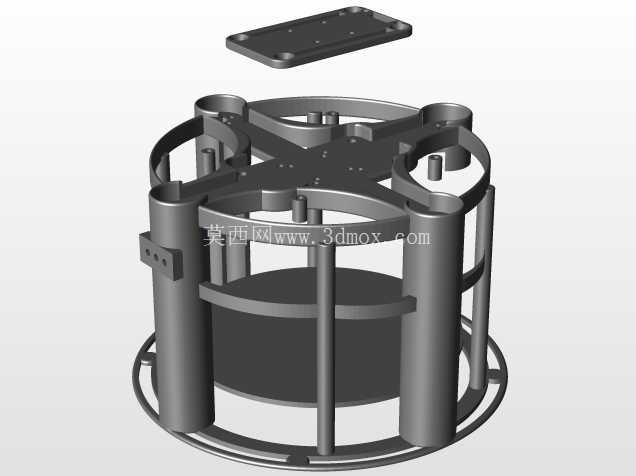

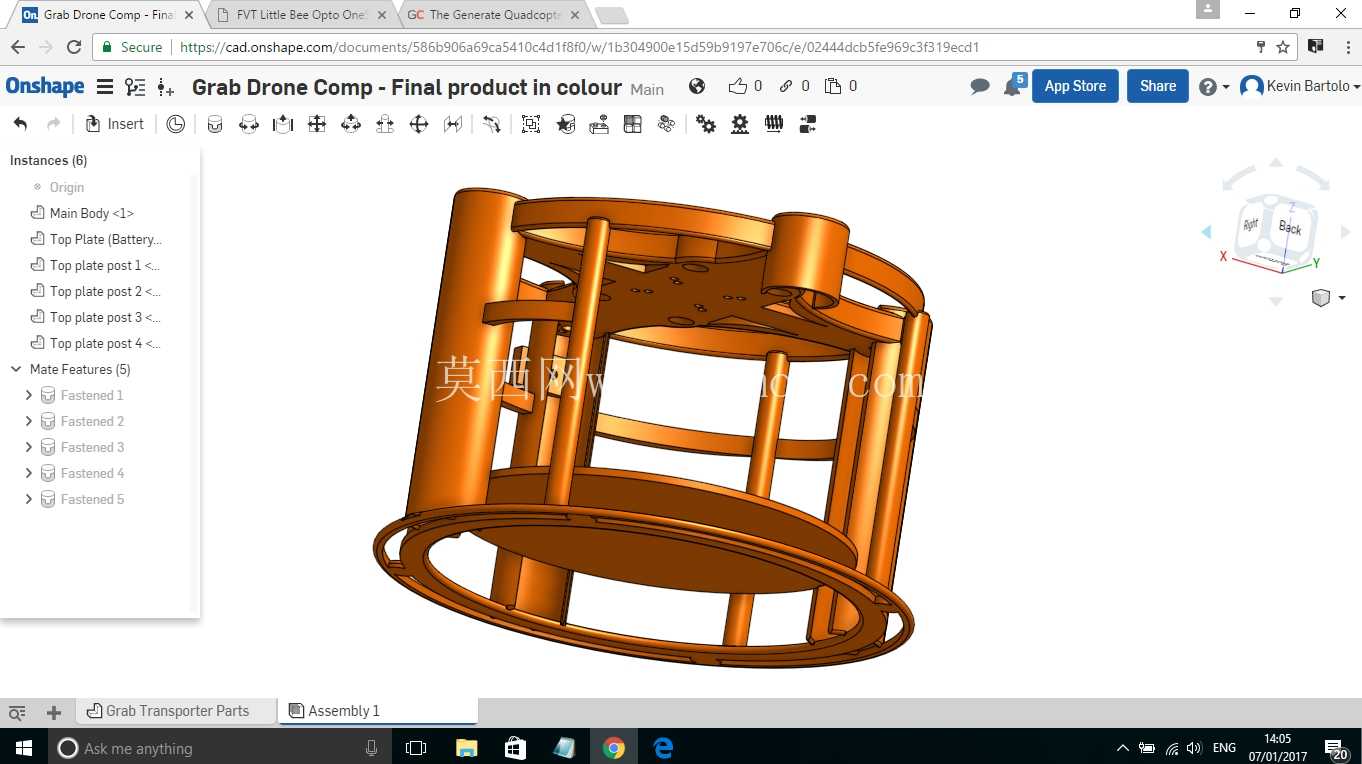

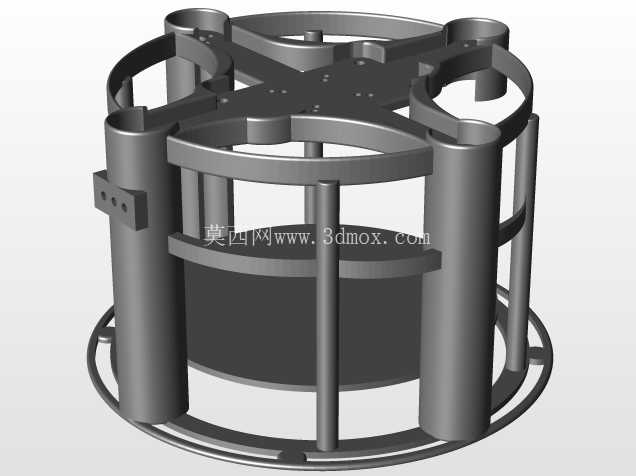

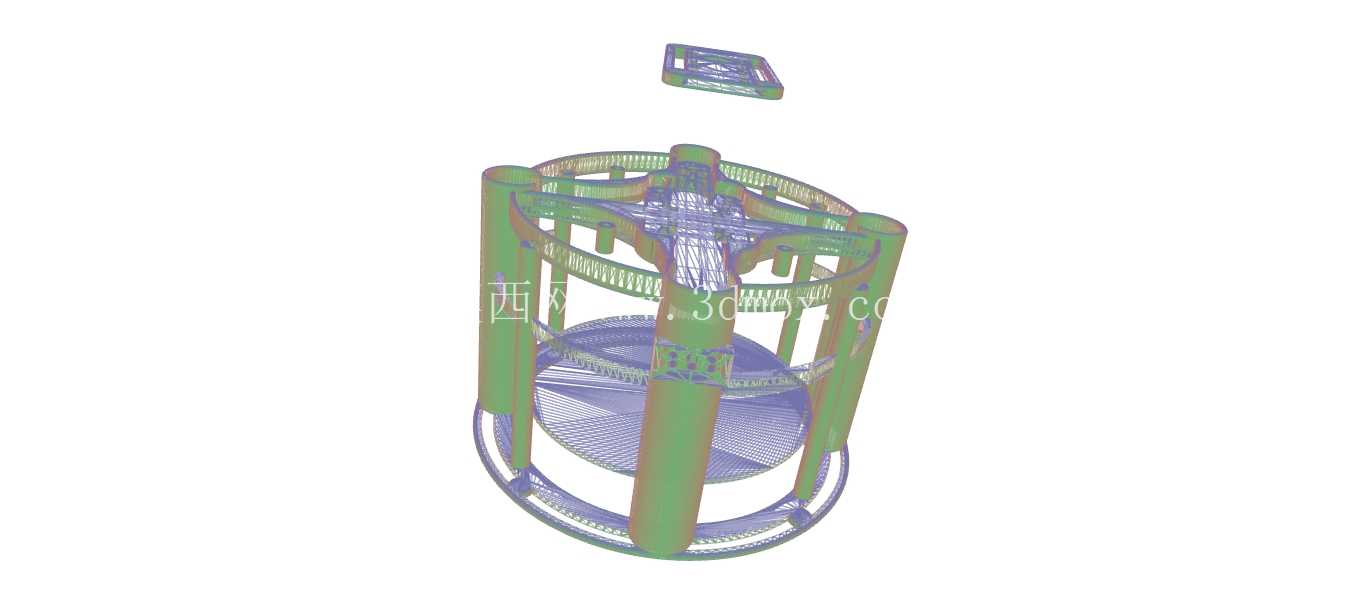

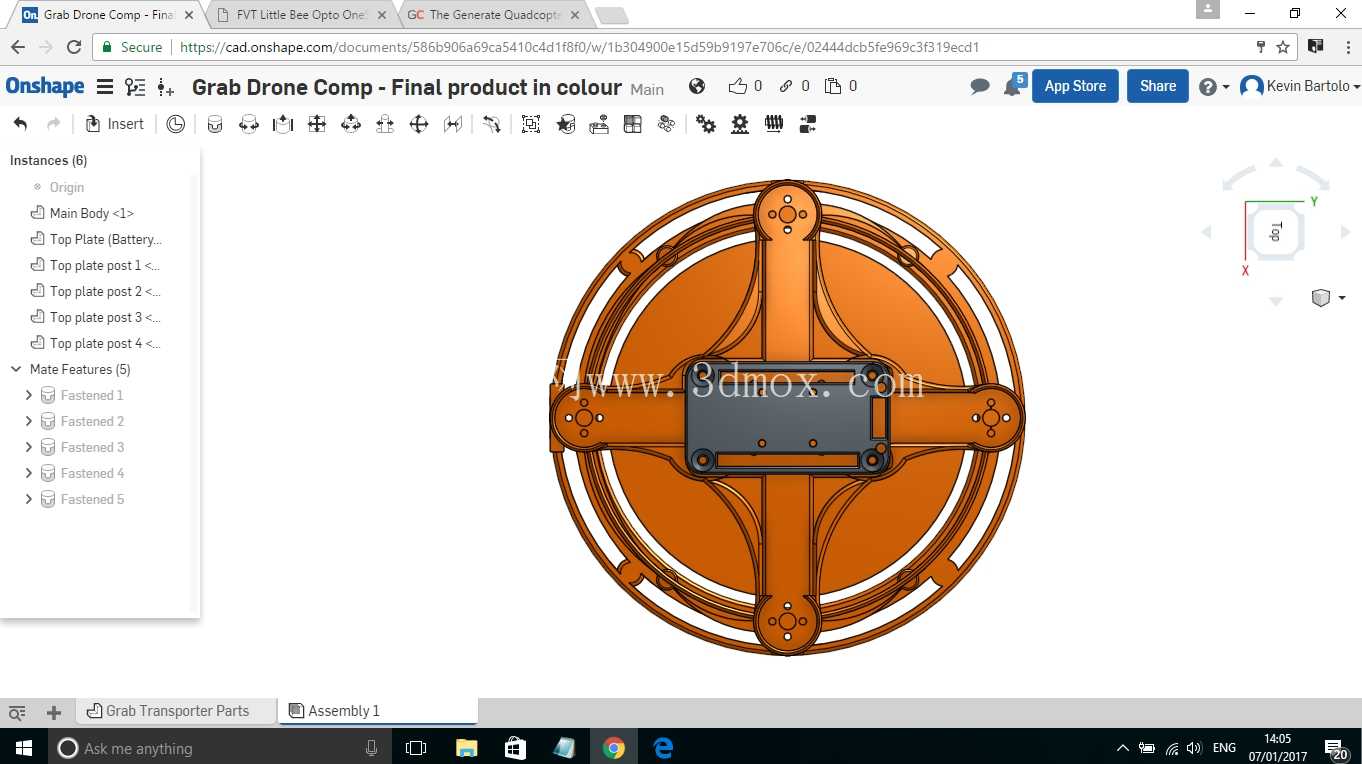

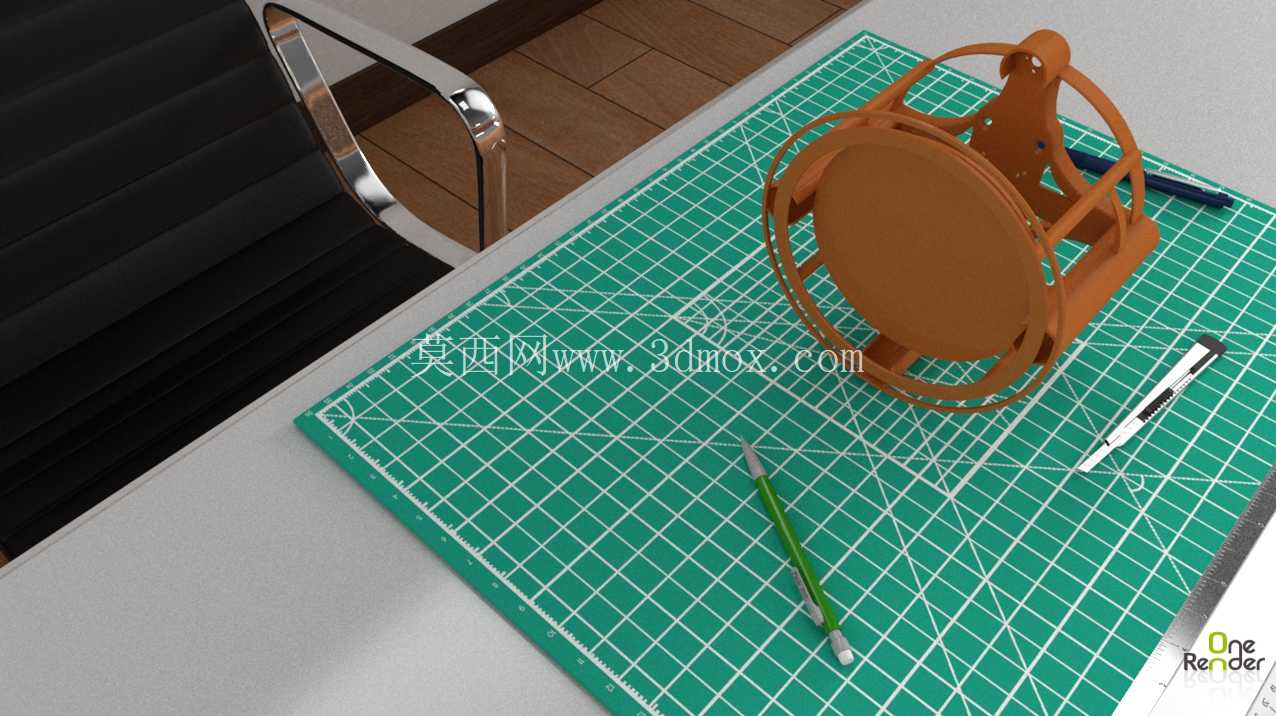

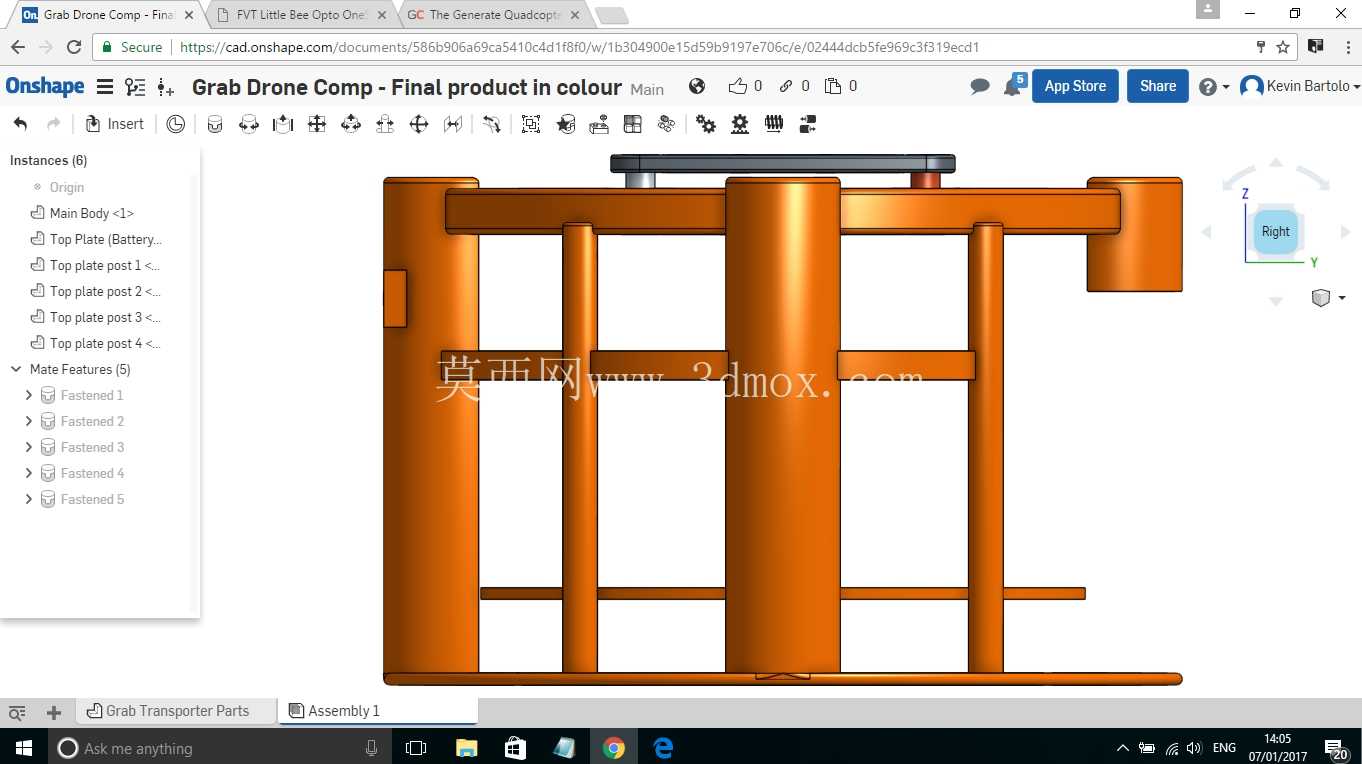

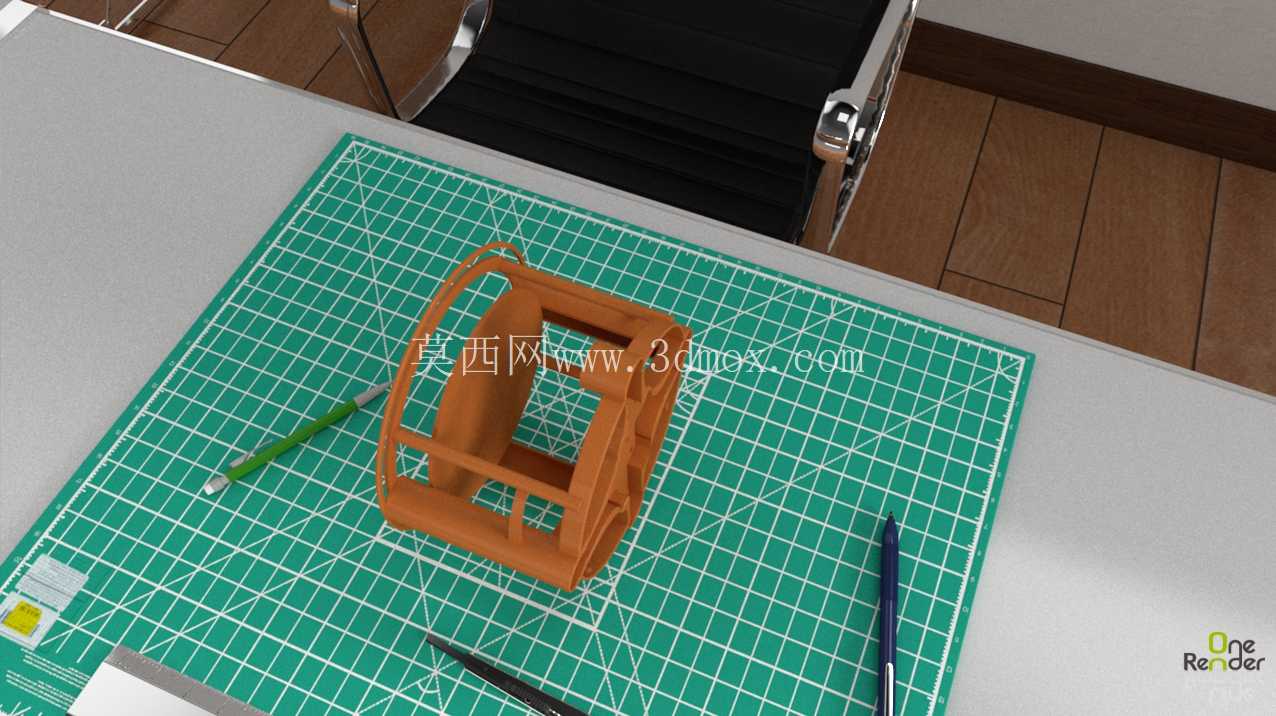

整体采用对称笼式框架作为主体承载结构，外轮廓为环形笼状布局，将动力组件、飞控单元、载荷舱全部包裹在框架内部，这种设计首先解决了低空飞行、近距作业时的碰撞防护问题，当飞行过程中触碰墙体、树枝或者其他障碍物时，外部环形框架会首先承接碰撞冲击力，避免内部动力桨叶、电子元件直接受撞击损坏，同时环形对称结构让整机的转动惯量分布更均匀，飞行动态稳定性更好，即使搭载偏心载荷也能通过飞控参数快速配平，降低操控难度。

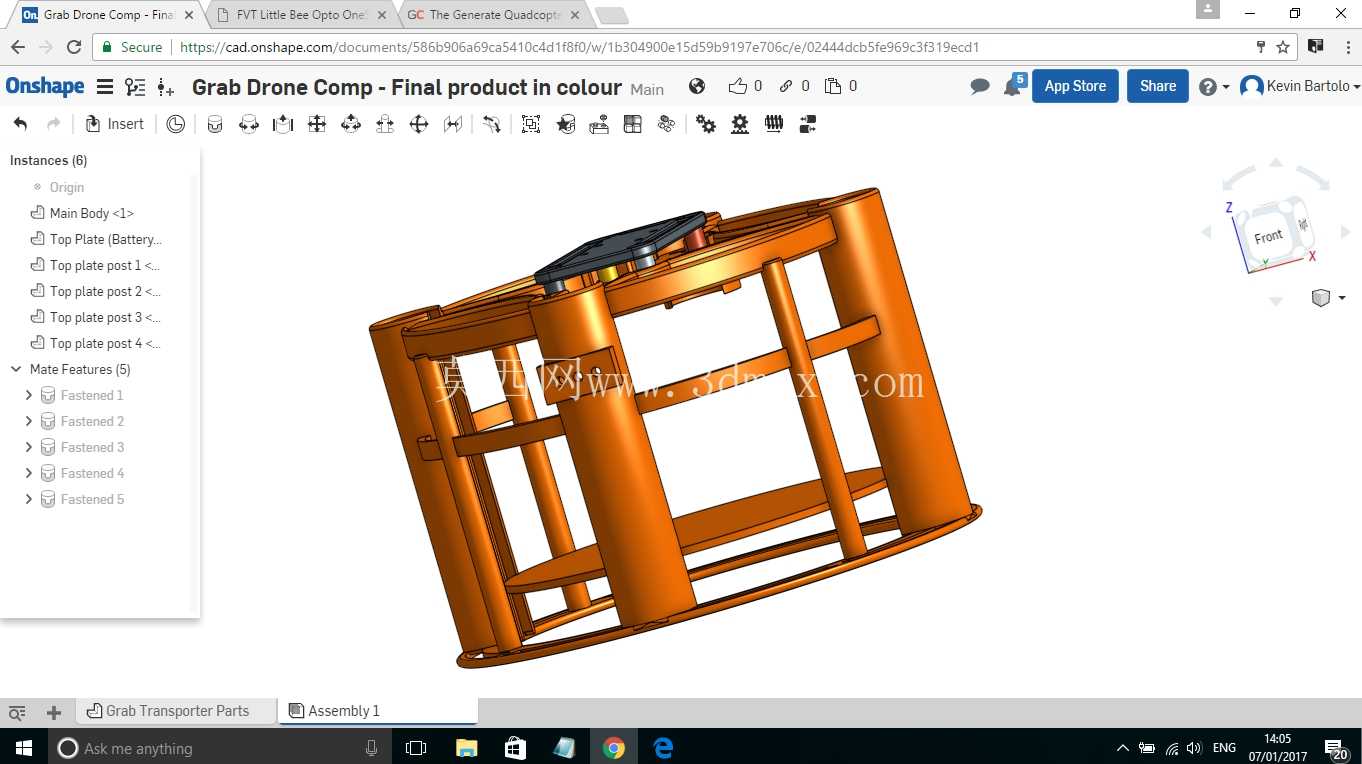

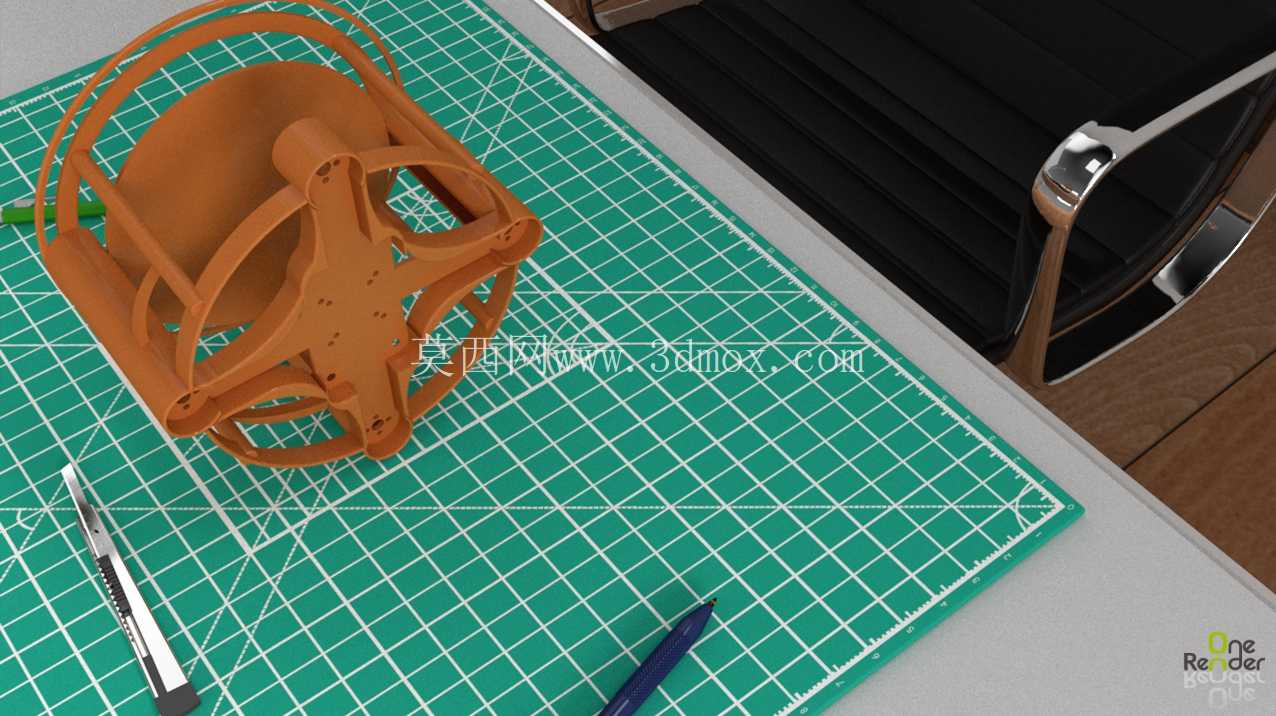

框架主体采用一体化承载设计，所有安装位都在主框架上直接预留，不需要额外的转接支架，电子元件的固定位预留了魔术贴、扎带的安装空间，不需要额外打孔或者使用螺丝紧固，组装时只需要将飞控、电调、电池、接收机等元件按位置摆放后，用魔术贴或者扎带固定即可，整个组装过程不需要复杂的工装，普通操作人员在短时间内就能完成整机组装，后期维护更换元件时也不需要拆解整个框架，大幅提升了作业准备效率。

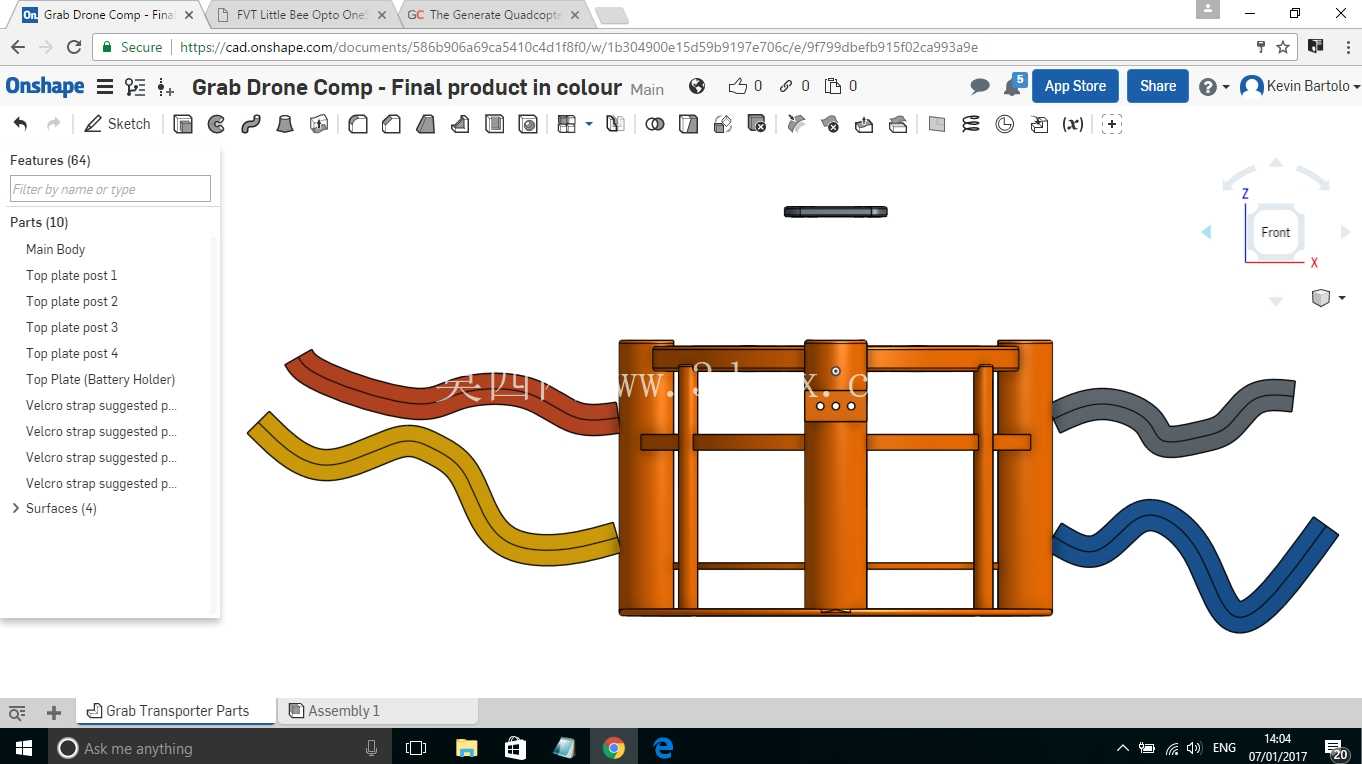

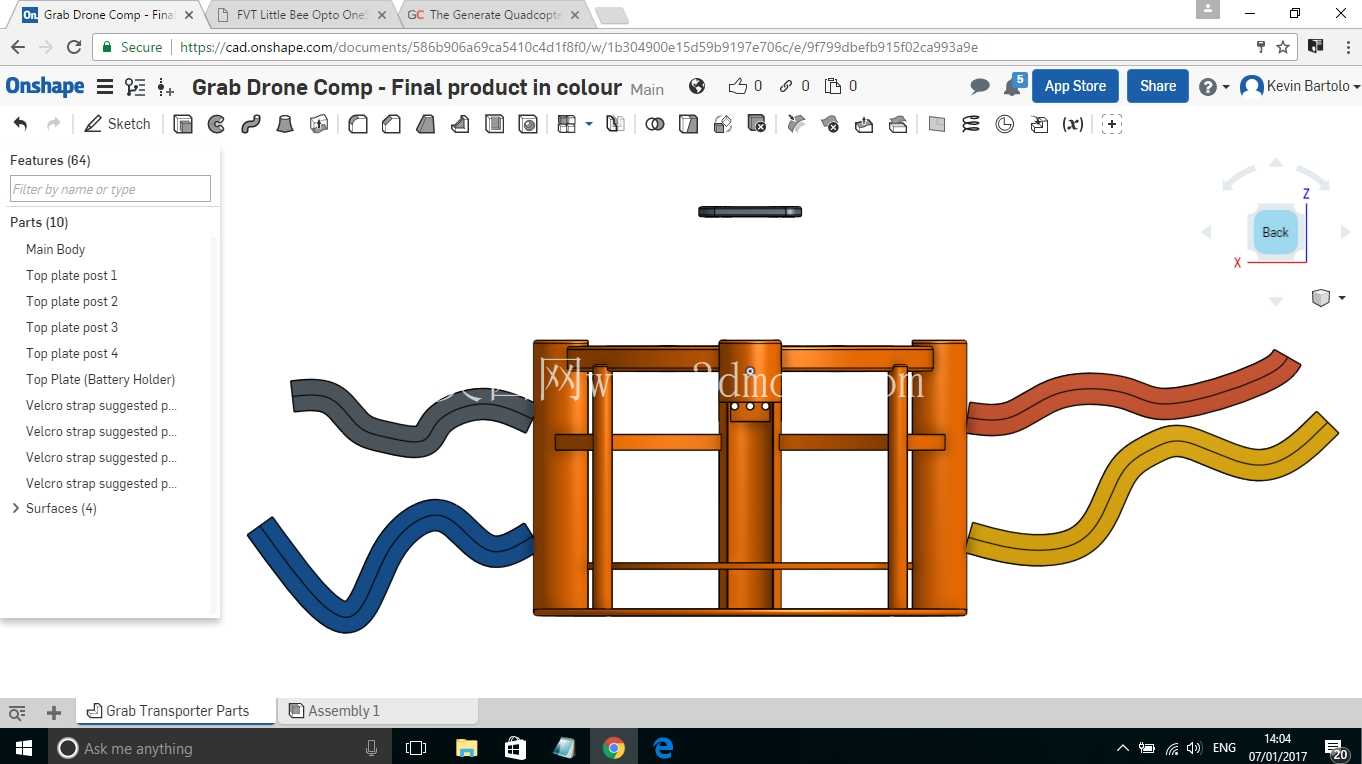

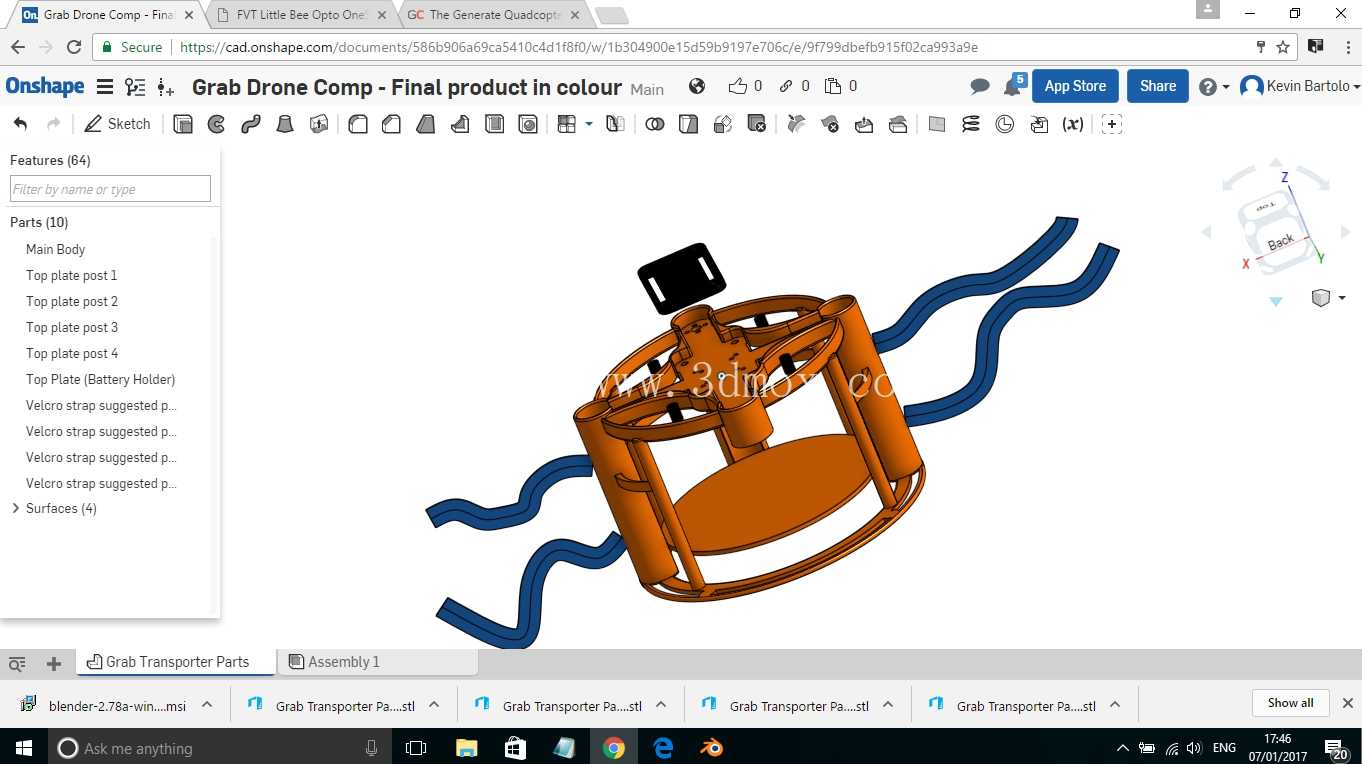

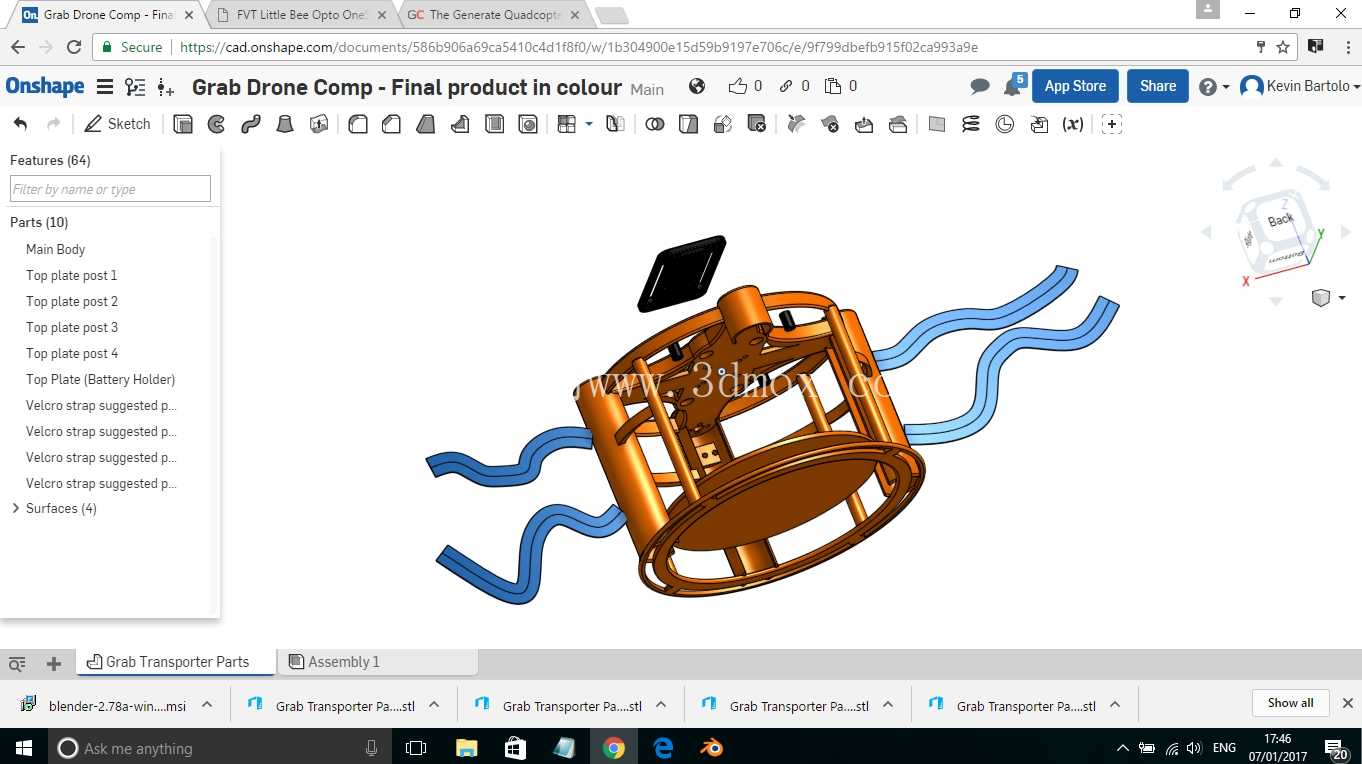

载荷承载区域设置在框架中心位置，预留了标准的绑带安装位，可以根据运输物品的外形灵活调整固定方式，不管是规则的盒装物料还是不规则的小型工具，都能通过绑带牢固固定在中心载荷位，载荷位的安装边界和框架中心的重心位置重合，飞行过程中载荷的重量不会产生额外的偏心力矩，降低飞控的修正负荷，提升飞行续航表现。框架上专门预留了FPV摄像头的安装支架位，属于可选安装模块，需要第一视角飞行操控的场景下，可以直接将摄像头固定在预留位，不需要额外打孔改装，摄像头的安装角度可以根据作业需求调整，适配高速飞行、精准悬停投送等不同操控需求。

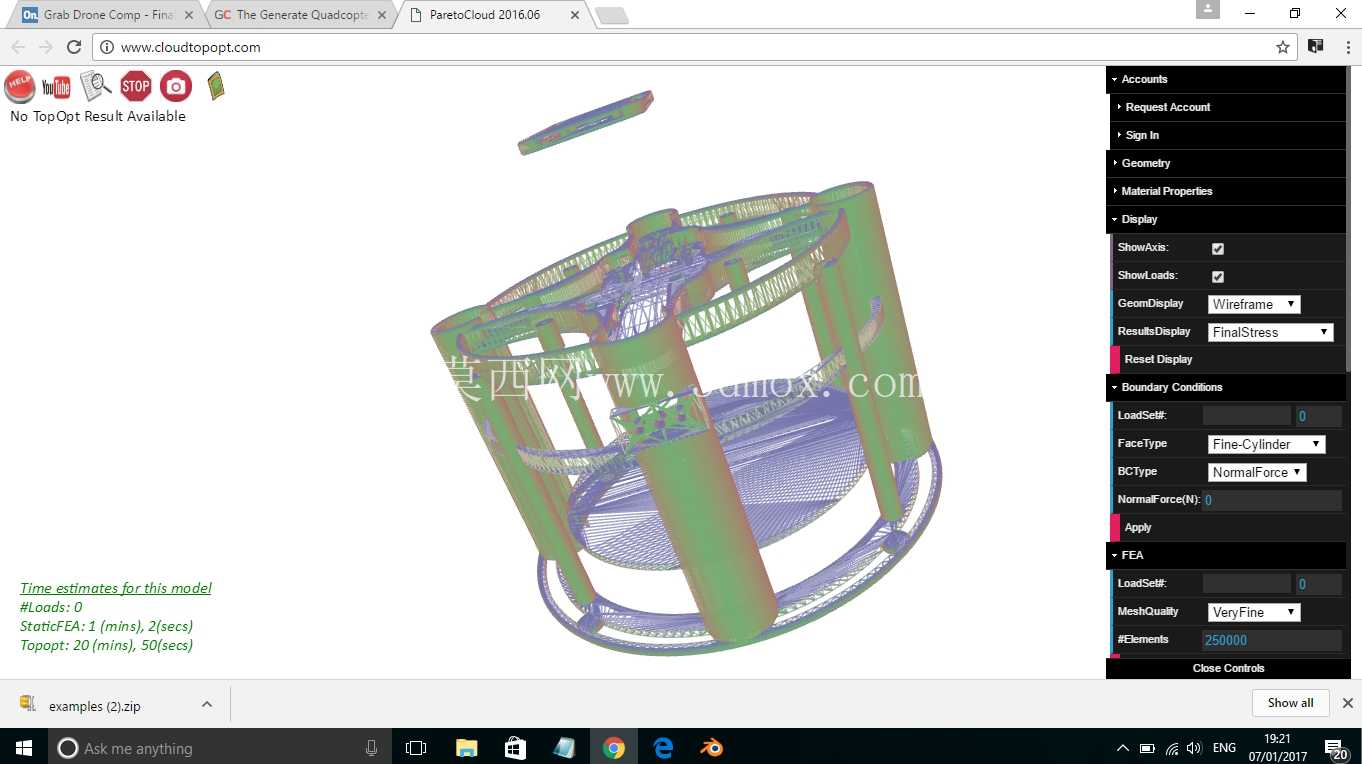

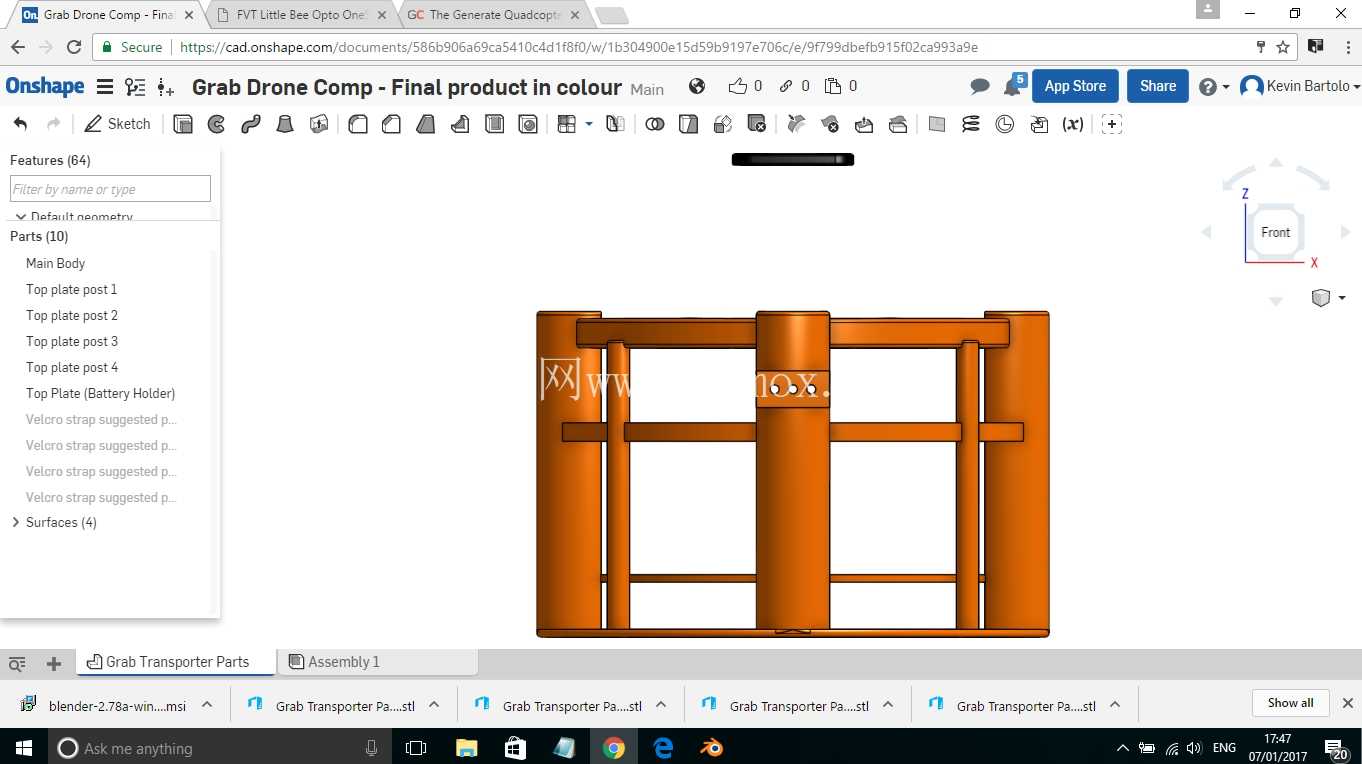

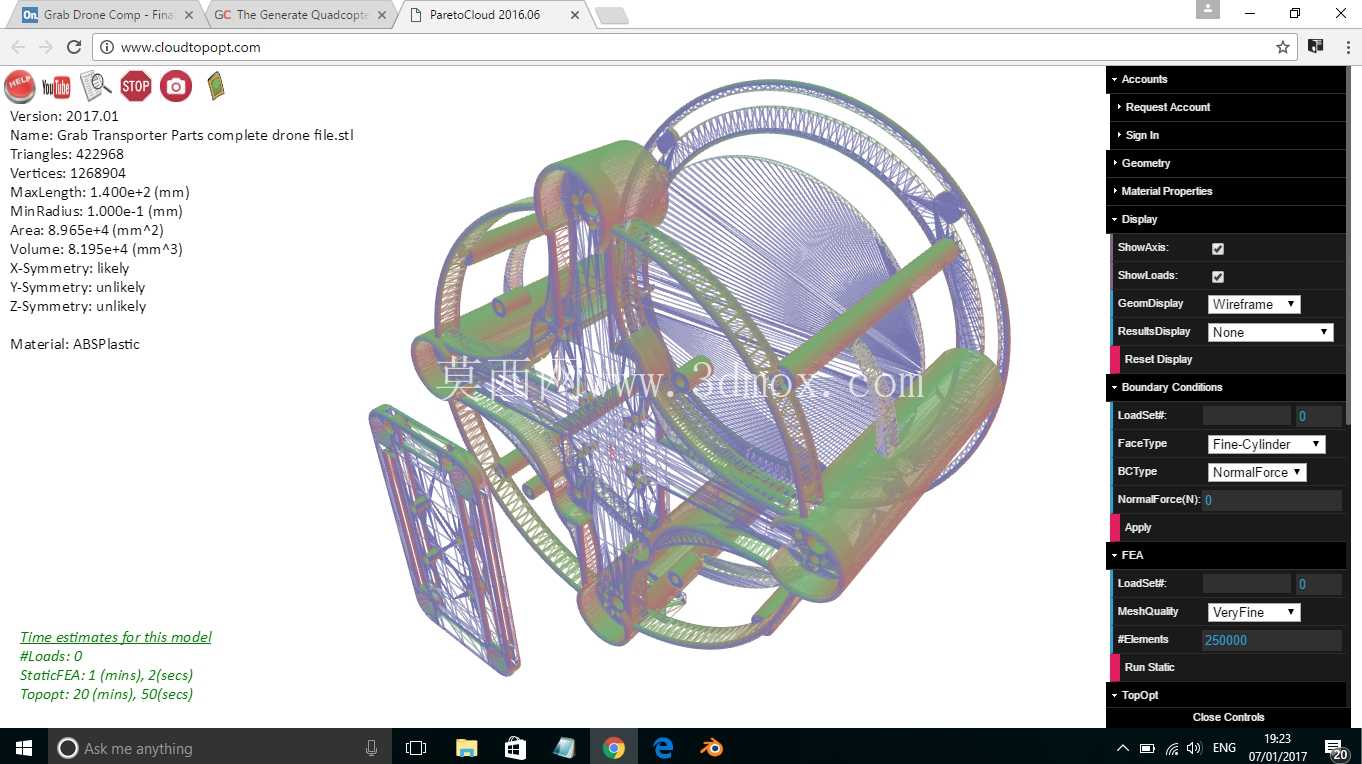

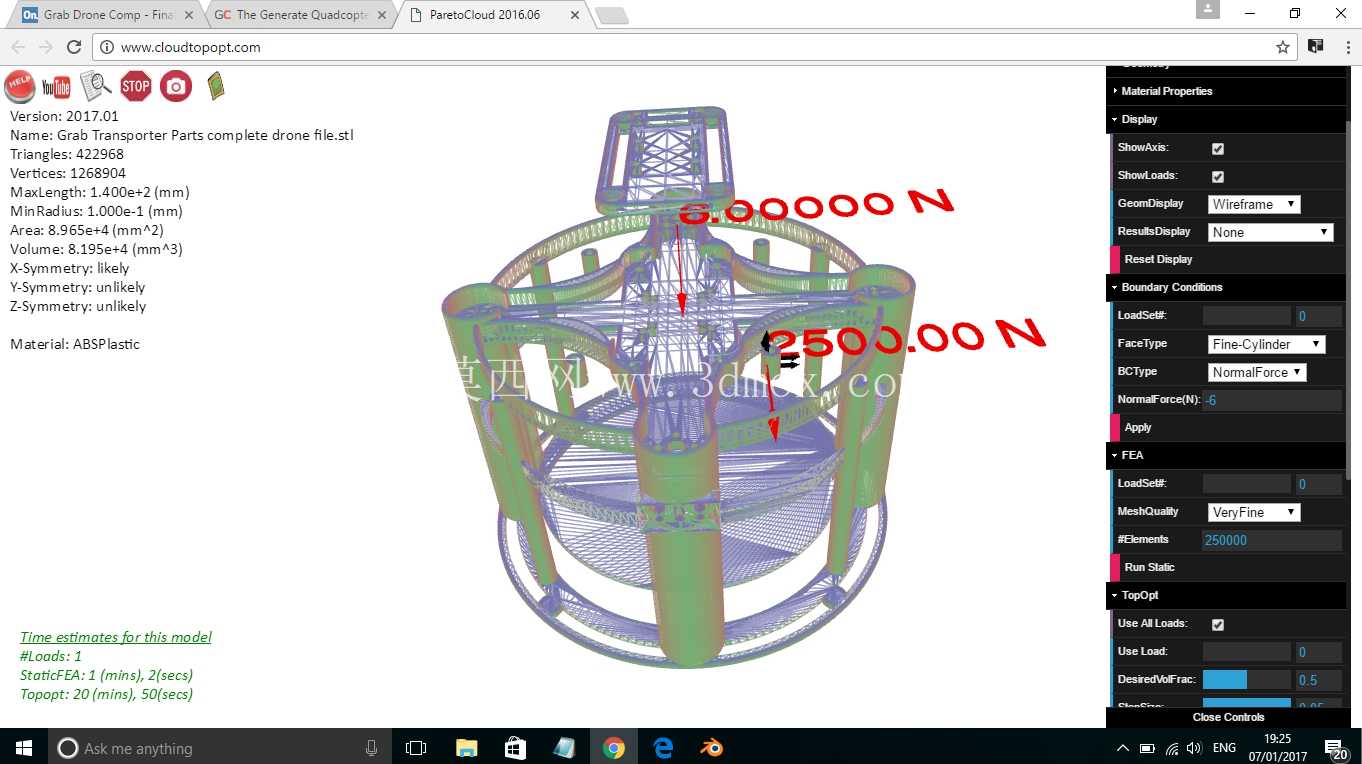

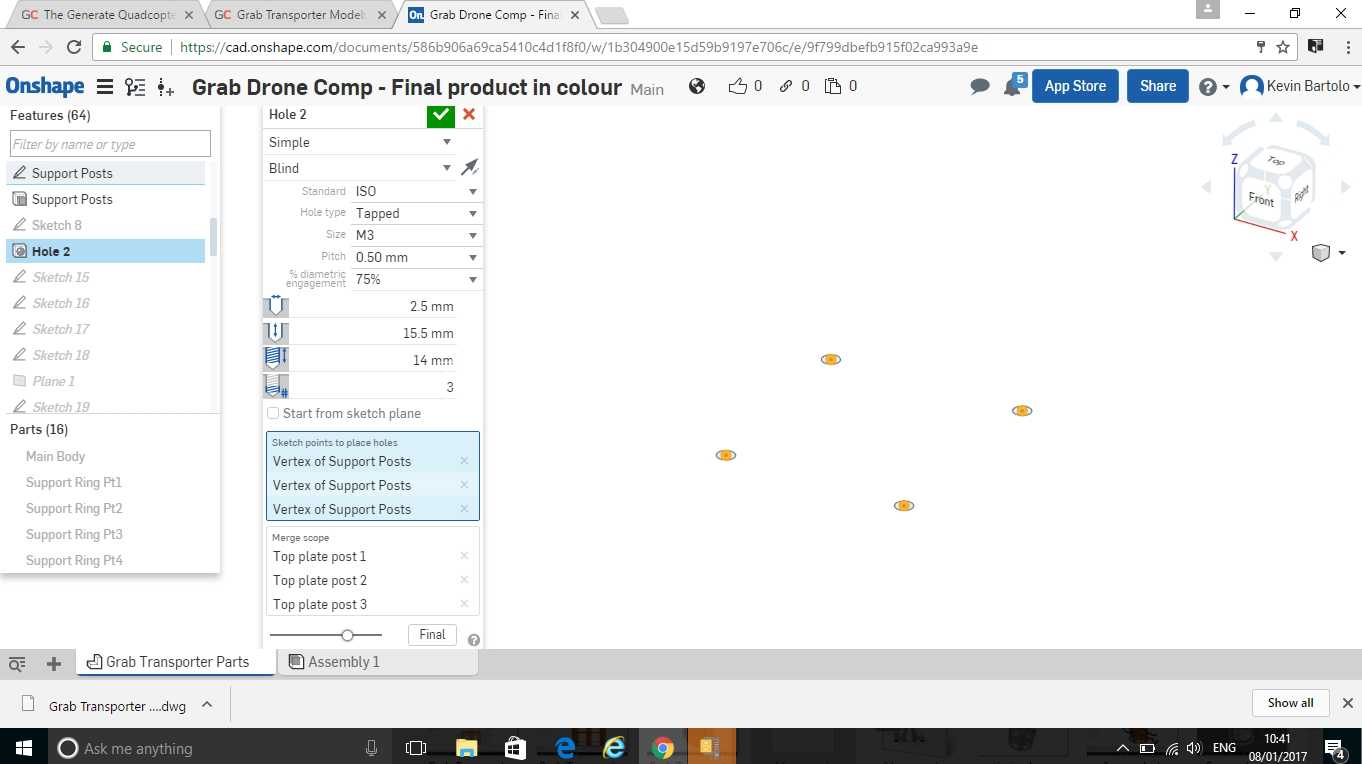

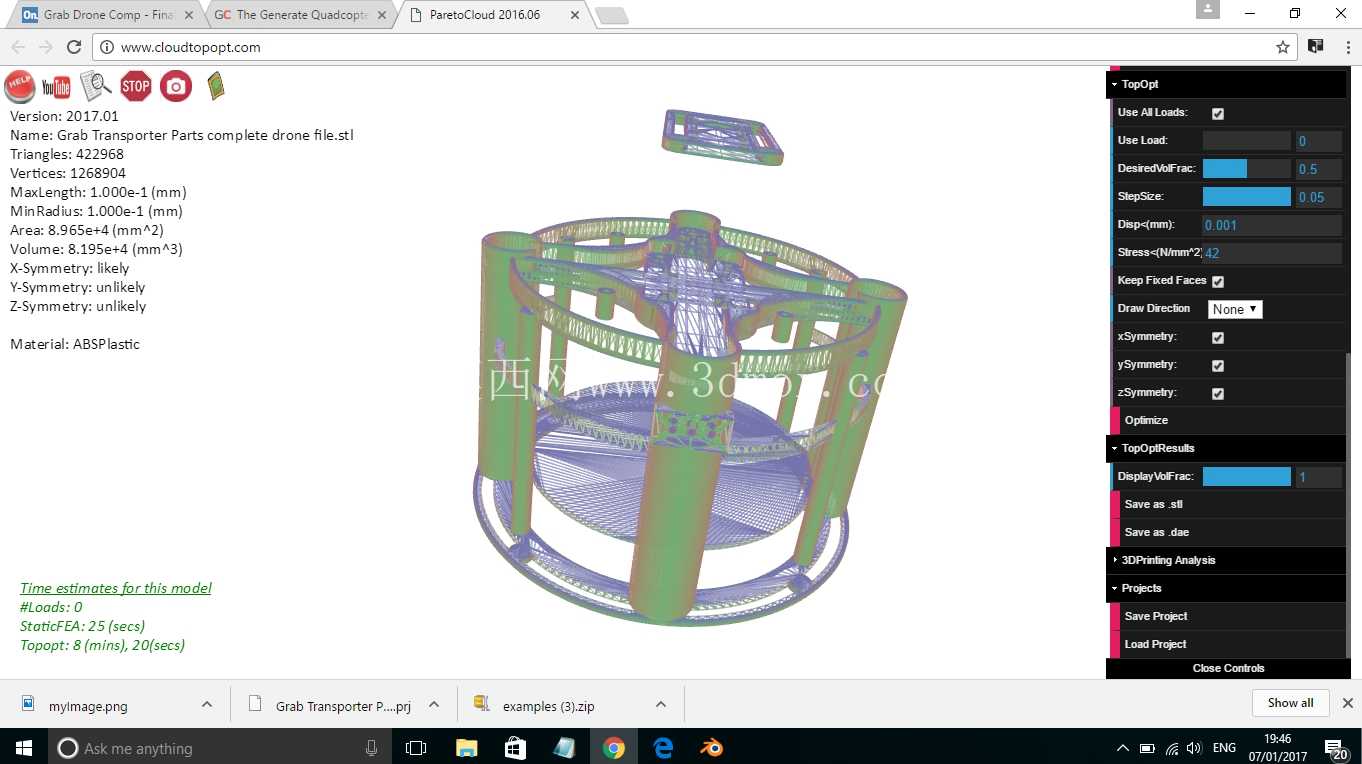

结构材料选用高强度工程材质，兼顾结构强度和整机重量，框架的受力关键位置做了加厚处理，环形肋条和径向支撑筋的布局经过受力优化，在承受飞行载荷、降落冲击、轻微碰撞时不会出现结构变形，同时镂空的框架结构不会遮挡桨叶的下洗气流，避免气动效率损失，保证动力输出的有效利用率。整个框架的安装边界经过精准核算，所有动力组件的安装孔位都符合通用微型动力系统的安装尺寸，用户可以根据自身的载荷需求、续航需求选配不同规格的电机、桨叶、电池，不需要对框架进行二次加工，适配性较强。

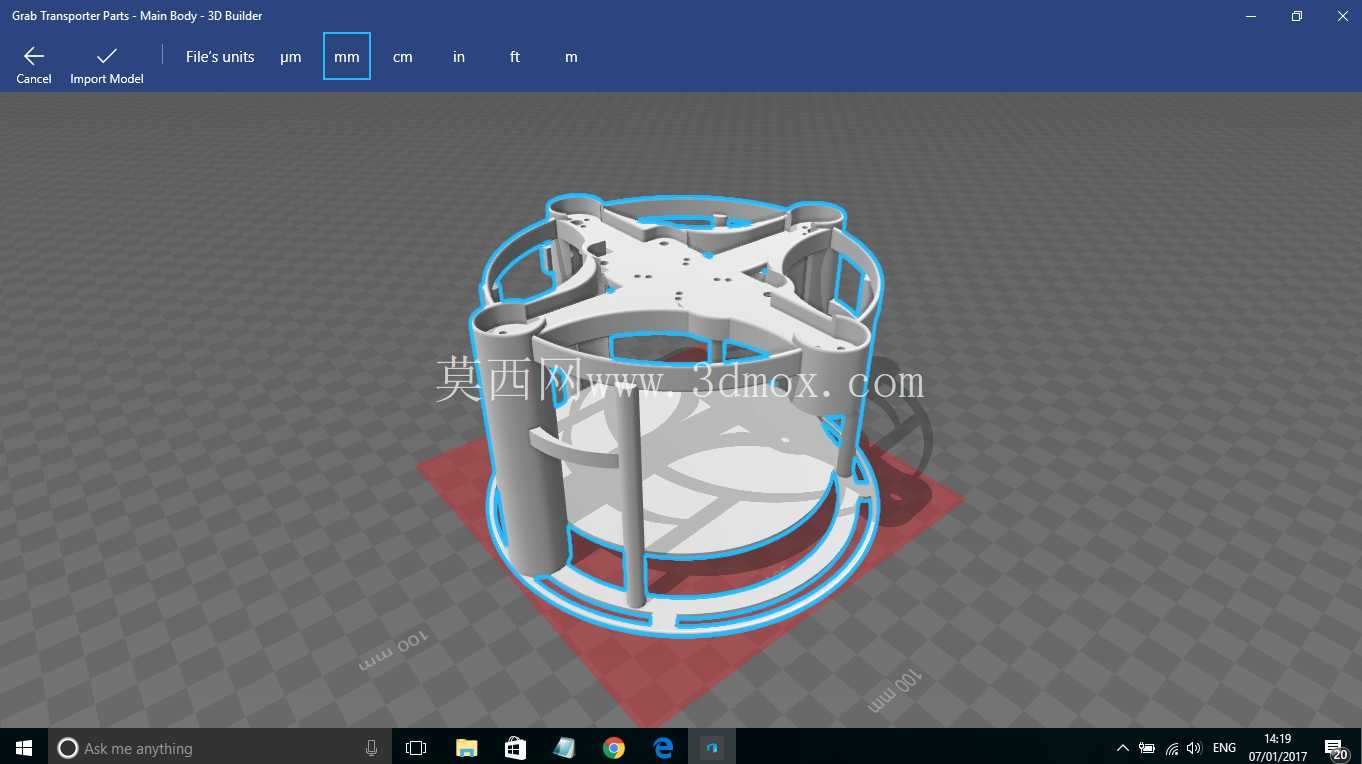

从实际作业场景来看，这款设备不需要专业的起降场地，在狭窄的楼道、林间、厂区通道内都能稳定飞行，笼式结构即使在降落时出现轻微侧翻，也不会损坏桨叶和核心元件，适合非专业飞控操作人员在复杂作业环境下使用，载荷固定的灵活设计让它可以适配多种不同类型的小件物料运输需求，不需要针对特定物品定制专用的载荷舱，通用性更强。结构设计上充分考虑了3D打印制作的工艺特性，所有结构都不需要支撑材料就能完成打印制作，打印完成后只需要简单去除毛边就能进行组装，降低了制作门槛，同时框架的分体拼接设计也适配小尺寸打印设备的制作范围，不需要大尺寸工业级3D打印机就能完成整个结构的制作。
