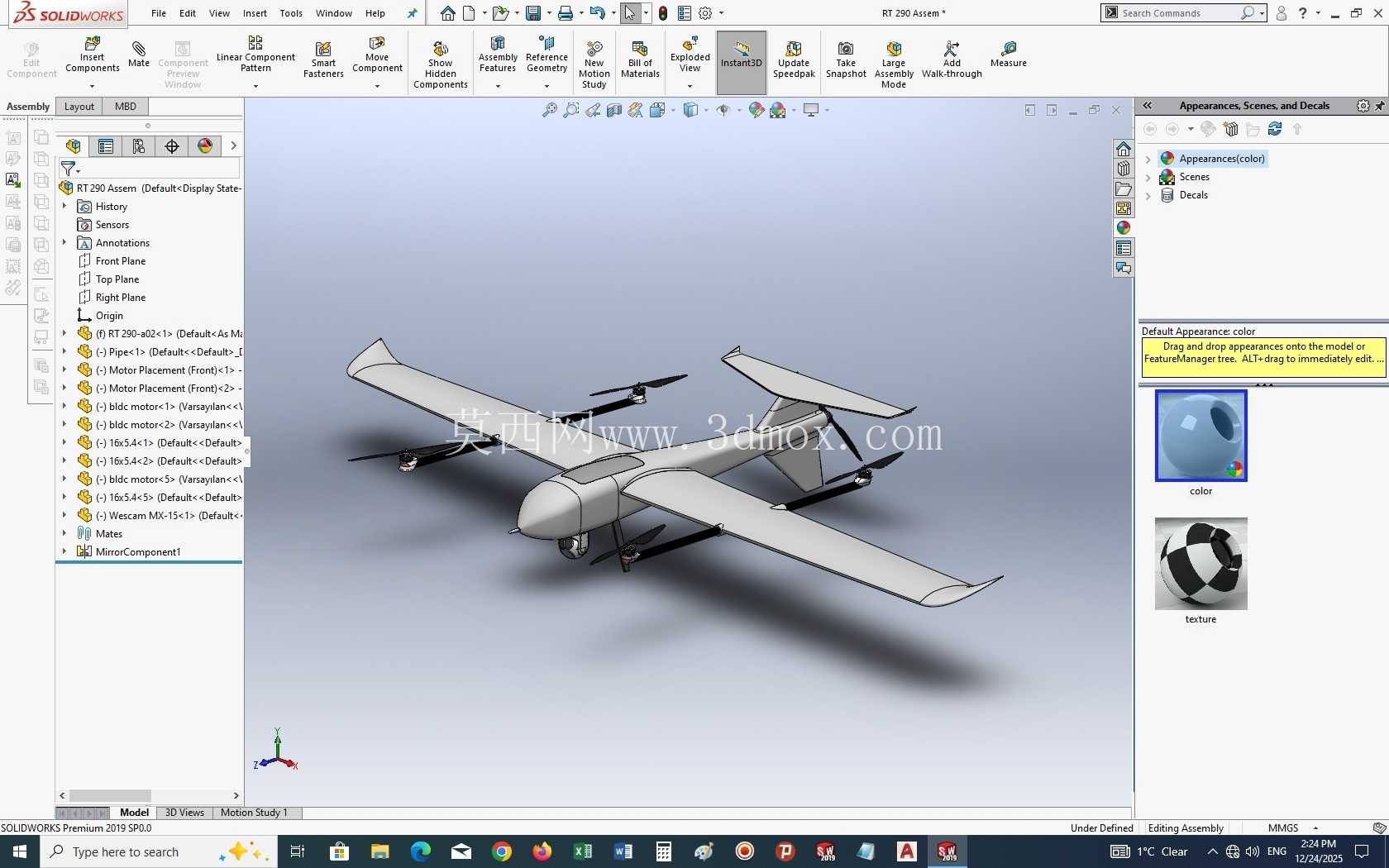

RT290垂直起降固定翼无人机结构设计

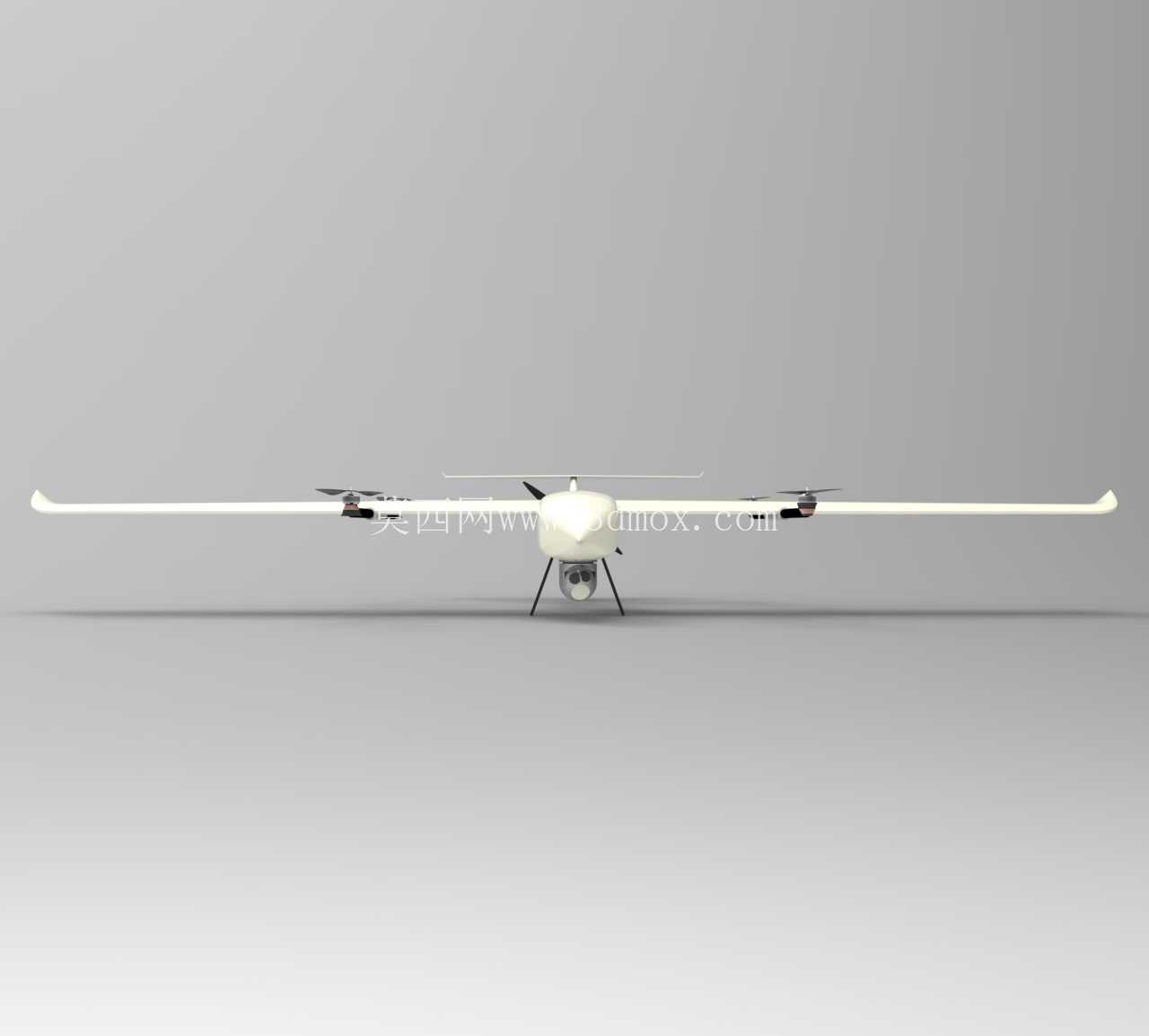

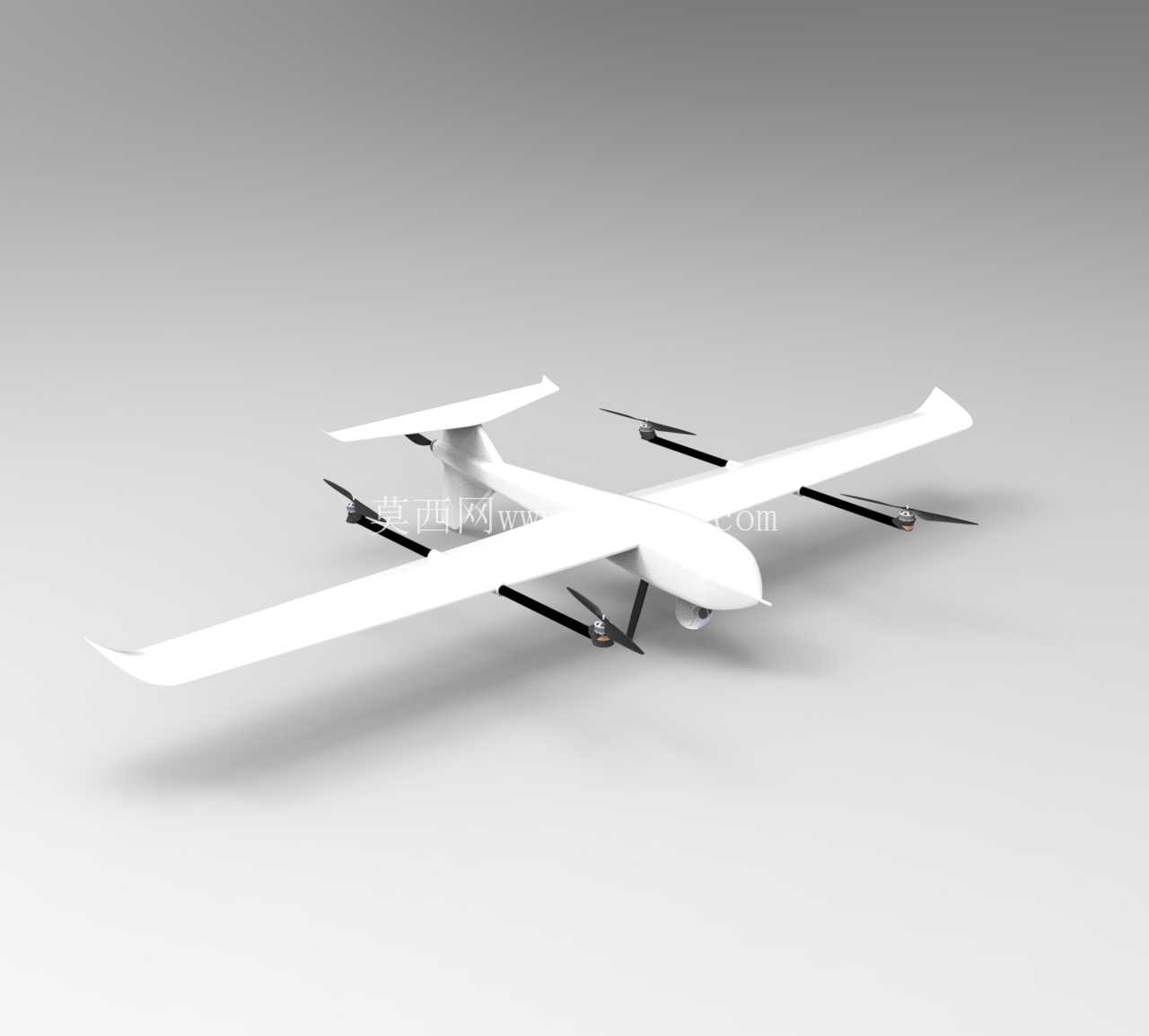

这款垂直起降固定翼无人机的结构设计，核心围绕小范围场地起降与长距离作业的双重需求展开，区别于传统多旋翼无人机续航短、纯固定翼无人机对起降场地要求高的痛点，在结构层面融合了两类飞行器的优势。从整体布局来看，机身采用流线型上单翼设计，机翼展弦比经过优化，在保证低速升力系数的同时，尽可能降低巡航阶段的诱导阻力，机翼后缘设置常规副翼结构，用于巡航阶段的滚转姿态控制，平尾与垂尾布置在机身尾部，兼顾纵向与航向稳定性，避免垂直起降阶段旋翼下洗气流直接冲击尾翼造成姿态扰动。

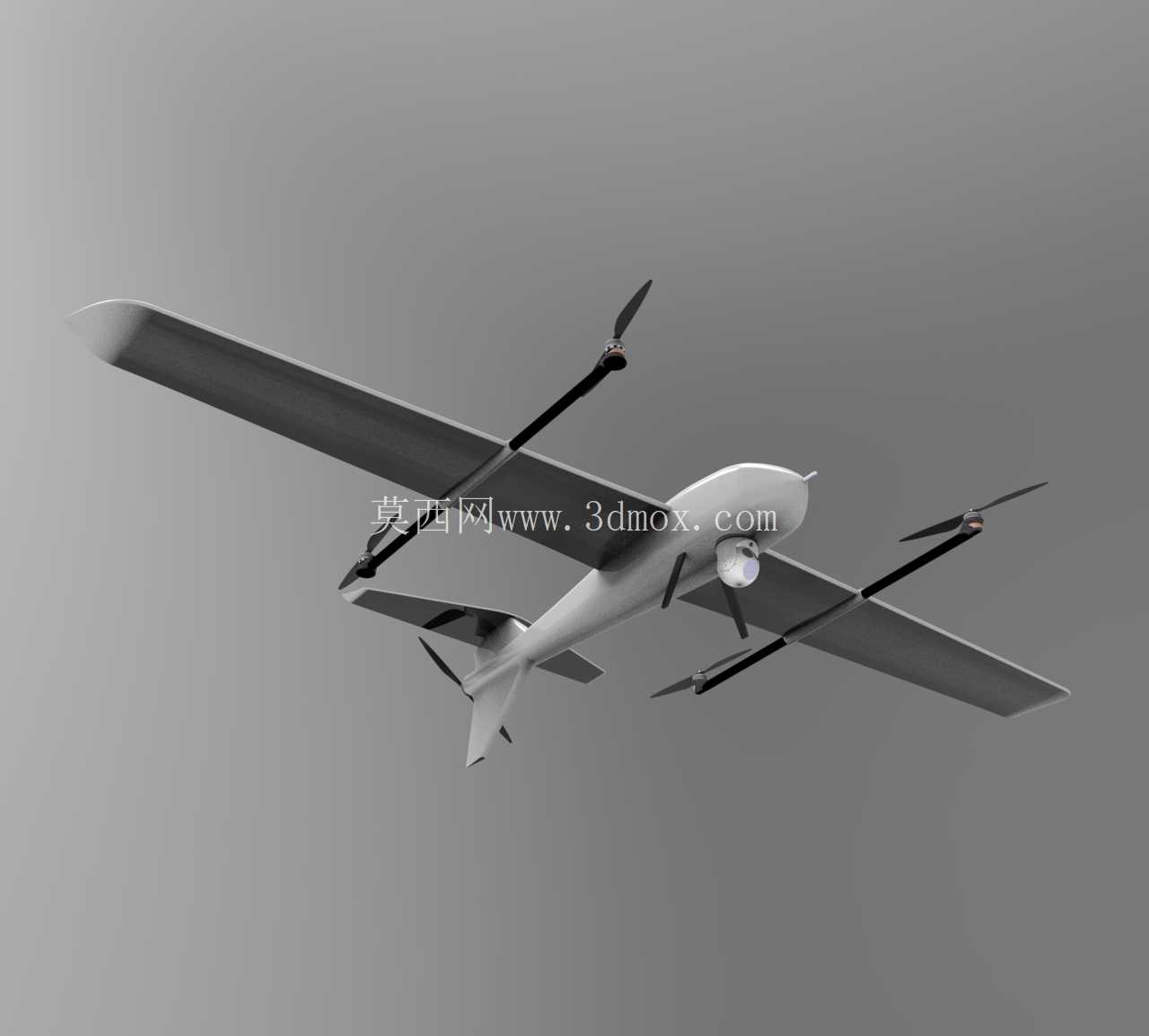

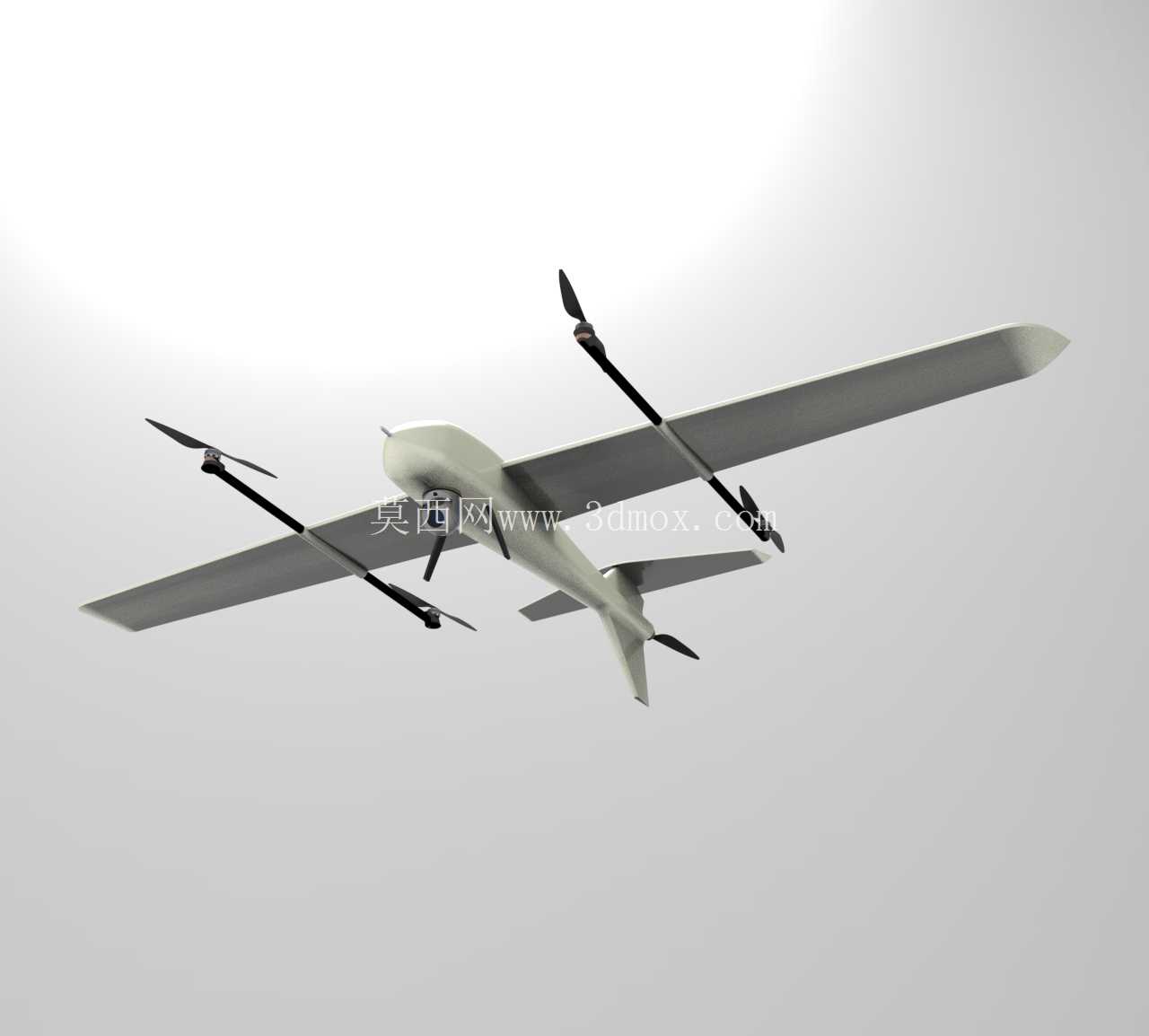

垂直起降动力单元采用四旋翼分布式布局，四个旋翼臂通过快拆结构固定在机翼下方与机身侧部，每个旋翼臂的安装位置经过重心配平计算，确保悬停阶段四个旋翼的拉力合力线与整机重心竖直重合，减少姿态修正的动力损耗。旋翼臂与机身、机翼的连接位置设计有定位止口与锁紧结构，既可以在运输状态下快速拆卸减小收纳体积，也能在作业状态下保证连接刚度，避免旋翼高速转动时产生结构共振。每个旋翼臂末端的电机安装座预留了减震安装位，可适配不同规格的无刷电机，电机轴线与机身竖直平面保持平行，保证悬停阶段拉力方向垂直向上，减少水平方向的分力损耗。

巡航动力单元布置在机身尾部，采用推进式螺旋桨布局，避免螺旋桨气流干扰机翼上表面的流场，提升巡航阶段的气动效率。机身内部沿航向依次划分出航电设备舱、电池舱、任务载荷舱三个独立舱段，各舱段之间设置有碳纤维隔板进行分隔，同时预留了走线槽与设备安装孔位，航电舱靠近机身重心位置，用于放置飞控、GPS、数传电台等核心设备，减少飞行过程中振动对传感器精度的影响；电池舱设计有快换抽拉结构，支持地面快速更换电池提升作业周转效率；任务载荷舱位于机身腹部，预留了标准安装接口，可根据作业需求挂载光电吊舱、测绘相机、小型抛投装置等不同任务设备，舱门采用快拆式设计，方便设备调试与更换。

起落架采用轻量化滑橇式结构，布置在机身下部与旋翼臂下方，三个支撑点形成稳定的三角支撑结构，滑橇底部设计有缓冲阻尼层，可在垂直降落阶段吸收冲击能量，避免硬着陆对机身结构与机载设备造成损伤，滑橇的高度经过计算，既保证腹部任务载荷与地面有足够的安全距离，也不会因为高度过高增加整机的风阻与重心高度。整机的结构材料以碳纤维复合材料为主，关键受力部位如旋翼臂根部、机翼主梁、起落架连接点采用航空铝合金进行加强，在保证结构强度满足机动飞行与降落冲击载荷要求的前提下，尽可能降低整机结构重量，提升有效载荷能力与续航时间。

从安装边界来看，机翼与机身的连接采用插接式结构，装配时可快速完成机翼的安装与拆卸，单个机翼的长度控制在单人可搬运的范围内，无需额外辅助设备即可完成外场的快速组装；旋翼臂展开后，整机的横向尺寸满足常规小型运输车辆的装载要求，收纳状态下可放入专用航空运输箱，方便转场运输。在气动细节设计上，机翼与机身的过渡位置做了整流修形，减少干扰阻力；旋翼臂的截面采用流线型设计，降低巡航阶段的迎风阻力；所有外露的设备天线都做了保形设计，嵌入机身或机翼内部，避免突出物破坏整机流场。飞控系统的安装位设计有减震阻尼平台，可过滤旋翼转动与发动机振动带来的高频振动，保证惯性测量单元的测量精度，各舵面的舵机安装在机翼与尾翼的内部，通过连杆与舵面连接，舵机周围预留了检修口盖，方便外场维护调试。
