12V自锁蜗轮蜗杆电机L型安装固定支架

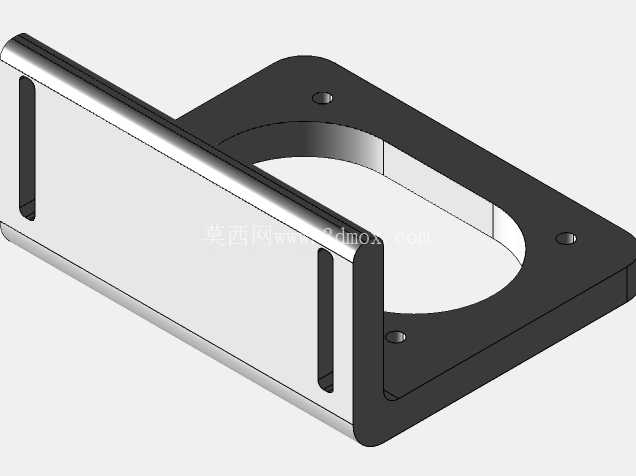

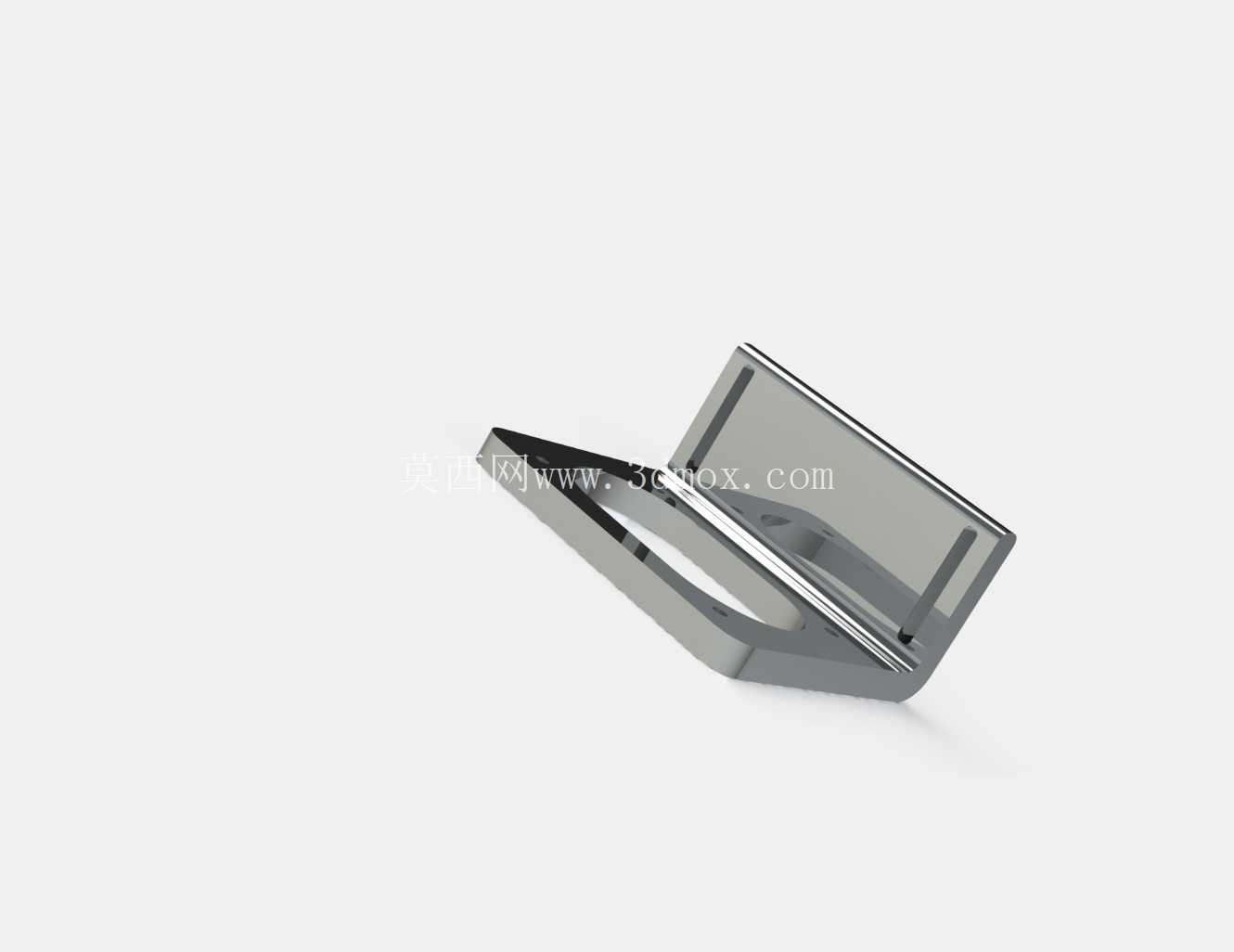

　　在小型自动化传动机构、桌面级实验装置、低转速大扭矩输出的小型动力单元搭建场景中，蜗轮蜗杆减速电机的安装固定一直是容易被忽略却直接影响整机运行稳定性的环节，尤其是带自锁特性的12V直流蜗轮蜗杆电机，其输出端承受负载时会产生反向静扭矩，若安装支架刚性不足、定位基准偏移，长期运行很容易出现蜗杆轴偏磨、齿轮啮合间隙异常增大、自锁失效打滑等问题，这款安装支架正是针对这类小规格自锁蜗轮蜗杆电机的安装需求设计的适配构件。从实际安装适配性来看，这款支架采用L型弯折的整体结构，两个互相垂直的安装面分别对应电机本体固定和整机基面锁附，能够同时满足水平安装、垂直壁挂安装两种最常见的电机布置需求，不需要额外加工转接角码，减少了装配环节的累计公差。

　　支架上预留的安装孔直径为2.4mm，适配M3规格的攻丝安装，不管是直接在支架上攻丝锁附电机，还是穿过螺丝将支架固定在铝型材台面、设备壳体安装位，都能保证足够的螺纹啮合长度，避免长期受震动出现螺丝滑牙、松动的问题。支架的电机容纳侧做了适配电机本体轮廓的避让开口，不会与电机端盖、输出轴轴套产生结构干涉，安装时可以直接将电机卡入定位面后再锁附螺丝，不需要反复调整电机的同轴度，能大幅缩减现场装配的调校时间。从设计思路上看，这款支架没有采用多余的加强筋或者冗余结构，整体轮廓完全贴合电机的安装边界，在保证结构刚性的前提下尽可能压缩了安装占用空间，对于内部安装空间紧张的小型设备来说，不会因为支架体积过大挤占其他传动构件的布置空间。

　　配套的DXF格式加工文件可以直接导入激光切割、水刀切割设备进行下料加工，不管是小批量打样验证还是批量生产，都不需要重新绘制加工图纸，能直接对接钣金加工的生产流程，加工完成后只需要做简单的弯折成型即可使用，不需要额外的铣削、钻孔工序，加工成本低、生产周期短。在实际工况使用中，这款支架适配的是额定转速7RPM、额定输出扭矩50Kg.cm的12V直流自锁蜗轮蜗杆电机，这类电机常被用在小型电动卷帘、自动翻盖机构、小型物料推送装置、桌面级传动演示设备上，支架的刚性足以承受电机额定负载下的反作用力，即使电机在自锁状态下承受额定范围内的反向冲击负载，支架也不会出现形变、安装位错位的问题。两个垂直安装面的平面度在加工时可以通过钣金工艺控制在合理公差范围内，能保证电机输出轴与安装基面的平行度或者垂直度要求，避免因为安装面不平导致电机轴承受额外的径向力，延长电机的使用寿命。在安装边界方面，支架的整体外轮廓尺寸完全围绕适配电机的外形设计，安装孔的孔位与电机端盖的固定孔位完全对应，锁附螺丝后电机本体与支架安装面完全贴合，不会出现悬空、局部受力的情况；支架与设备基面连接的安装面预留了足够的螺丝操作空间，使用常规的内六角扳手、十字螺丝刀就可以完成锁附作业，不需要特殊的安装工具。

　　对于结构设计人员来说，在做小型动力单元选型时，可以直接套用这款支架的安装尺寸，不需要重新设计电机安装结构，能缩短整机的设计周期；对于设备改装、DIY传动装置的从业者来说，这款支架的标准化孔位可以直接适配市面上同规格的uxcell系列自锁蜗轮蜗杆电机，不需要自行测量孔位、加工支架，降低了小批量制作的门槛。在长期运行的可靠性方面，这款支架的结构没有应力集中的锐角转角，弯折处采用圆弧过渡，承受负载时应力分布均匀，不会因为长期受交变应力出现弯折处断裂的问题；预留的安装孔与螺丝之间留有合理的配合间隙，既可以保证安装时的位置微调余量，又不会因为间隙过大导致电机运行时出现晃动。
