盘头内六角螺钉紧固件三维结构设计

盘头内六角螺钉作为机械装配领域应用频次极高的紧固件，其结构设计直接决定连接副的锁紧可靠性、装配便捷性与长期服役稳定性。从实际工程应用场景来看，这类螺钉覆盖了从消费电子外壳组装、小型通讯设备内部结构固定，到工业机器人轻量化构件连接、3D打印机运动模组锁紧、精密仪器内部零件定位等多类场景，尤其适合安装空间局促、螺钉头外露面需要保持平整无凸起的装配工况——相比沉头螺钉，盘头结构不需要在被连接件表面加工沉头孔，能大幅降低薄板类零件的加工难度，避免沉头加工导致的零件强度削弱问题；相比外六角螺钉，内六角驱动方式只需要匹配对应规格的六角扳手即可完成拧紧作业，所需的操作空间远小于外六角结构，在狭窄装配腔体内的操作优势十分明显。

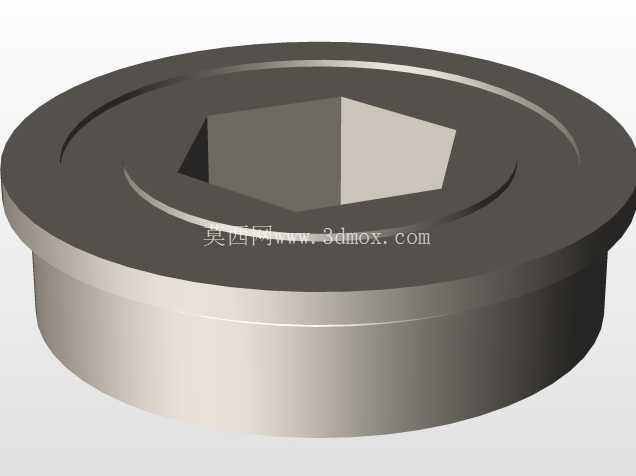

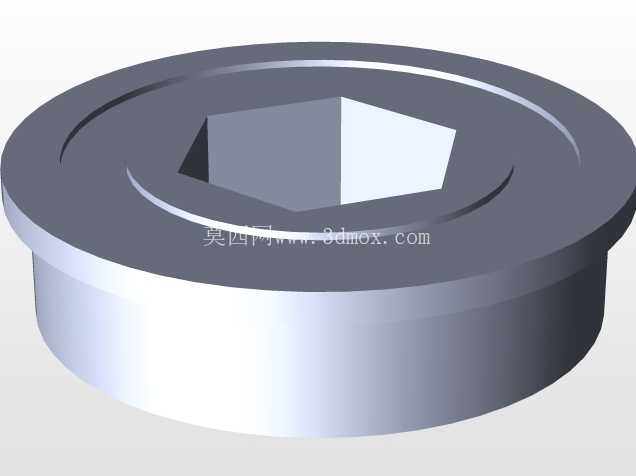

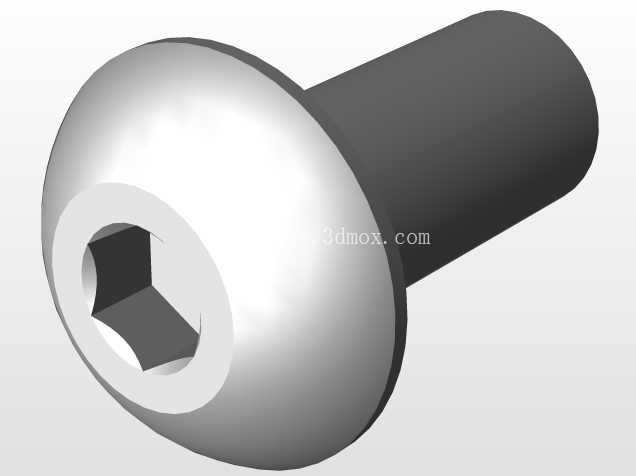

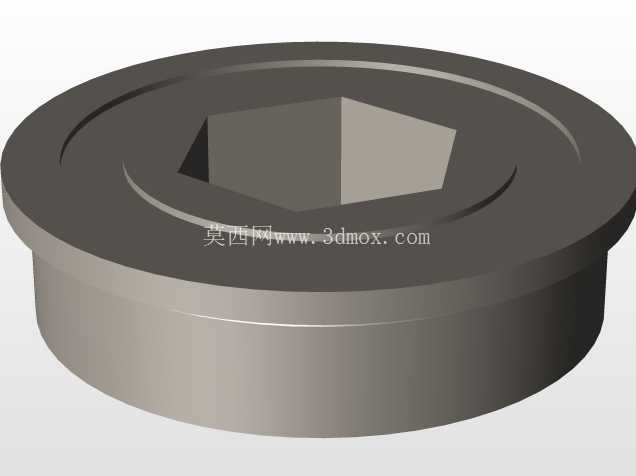

从产品功能特性层面分析，该螺钉的结构分为盘头与螺杆两个核心功能段：盘头部分采用圆弧过渡的盘形结构，头部下端面为平整的承压面，拧紧时承压面与被连接件表面完全贴合，将拧紧力矩转化为均匀的轴向压紧力，避免局部应力集中压伤被连接件表面；头部中心加工的内六角驱动孔，孔壁与六角扳手的六个面完全贴合，拧紧时受力均匀，不容易出现打滑、拧花驱动槽的问题，相比十字槽、一字槽螺钉，能承受更大的拧紧力矩，适合需要一定预紧力的连接场景。螺杆部分根据实际使用需求可分为全螺纹与半螺纹两种结构，螺纹段采用标准公制三角螺纹，牙型角60度，具备良好的自锁性能，配合平垫、弹垫或者螺纹胶使用时，能在振动工况下保持稳定的锁紧力，不会出现松脱失效的问题。

设计这类标准紧固件的三维模型时，首先要严格遵循对应国标中的尺寸规范，不能随意更改关键配合尺寸：盘头的直径、头部厚度要与螺纹规格形成固定的比例关系，比如M3规格的盘头内六角螺钉，头部直径通常在5.5mm左右，头部厚度控制在1.8-2mm区间，过大的头部会占用多余装配空间，过小的头部则会导致承压面积不足，拧紧时容易压溃被连接件表面；内六角驱动孔的对边尺寸、深度要严格匹配标准六角扳手的尺寸，孔深过浅会导致扳手插入深度不足，拧紧时容易滑脱甚至拧裂驱动孔，孔深过深则会削弱头部的结构强度，拧紧力矩过大时可能出现头部断裂的问题。螺杆部分的螺纹大径、中径、小径要符合螺纹公差要求，螺纹收尾的长度、退刀槽结构也要符合加工工艺要求，避免建模时出现螺纹收尾过长、牙型失真的问题，否则模型导入加工设备时会出现刀路错误。

关于外形尺寸与安装边界的设计考量，首先要明确螺钉的公称长度是指螺杆部分不含头部的总长度，选型时需要根据被连接件的总厚度、弹垫平垫的厚度、螺纹旋入深度综合计算：一般来说，螺纹旋入基体的深度要达到螺纹公称直径的1.2-1.5倍，才能保证足够的连接强度，避免拧紧时螺纹滑牙；安装时需要预留的扳手操作空间，要根据内六角扳手的回转半径确定，比如M4规格的内六角螺钉，使用L型六角扳手拧紧时，螺钉头部周围至少要预留3mm以上的径向操作空间，轴向要预留足够的扳手插入长度，否则会出现扳手无法插入、无法完成拧紧作业的问题。另外，盘头的圆弧顶面设计，除了降低零件边缘的锐边划伤风险，还能在外观要求较高的消费类产品中，保持装配面的视觉一致性，不会出现尖锐凸起带来的安全隐患。

在三维建模过程中，还要注意细节结构的还原：头部下端面与螺杆衔接的位置要加工微小的圆角过渡，避免应力集中导致螺钉在承受交变载荷时出现头部断裂的失效问题；内六角孔的底部要设计合理的工艺锥角，匹配冷镦加工时的模具成型工艺，不能做成完全平直的孔底，否则不符合实际生产的工艺要求；螺纹部分的建模如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工仿真或者力学分析，则需要绘制精确的螺旋扫描牙型，保证牙型角、螺距、螺纹公差与实际产品完全一致。这类紧固件虽然结构简单，但是作为机械装配的基础零件，其尺寸精度、结构合理性直接影响整套设备的装配质量与服役寿命，建模时不能因为结构简单就忽略尺寸规范与工艺细节，每一处结构设计都要对应实际的加工、装配、使用需求。
