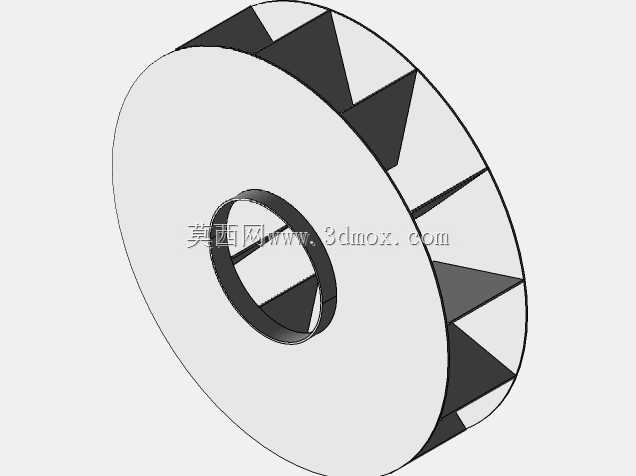

适配19mm轴径径向刀片式叶轮转子结构

　　在小型流体输送与风压供给场景里，这类径向刀片结构的叶轮转子，是离心式鼓风机、小排量离心泵核心的做功部件，日常接触到的小型工业风冷散热机组、实验室小型流体输送泵、家用增压类泵体、小型物料负压输送设备里，都能见到同结构转子的应用。做结构设计的时候，首先要卡准的就是安装边界，这个转子的轴孔适配19mm直径的电机输出轴，对应市面上常见的0.5hp、1hp、2hp功率段的小型电动机，不需要额外做轴套转接就能直接装配，能减少装配环节的公差累积，避免后期运行出现动平衡超差的问题。

　　从功能特性来看，径向布置的刀片结构，和后倾式叶轮相比，在相同转速下能输出更高的风压，适合需要克服一定管路阻力的送风场景，比如小型设备的集中风冷、短距离的颗粒负压吸送，或者小流量高扬程的清水输送工况；刀片和轮盘采用一体化的结构设计，没有额外的焊接或铆接接缝，运行过程中不会因为焊缝疲劳出现叶片脱落的问题，整体结构强度能支撑最高3000rpm的连续运行转速，满足小型工业设备的日常运行负载要求。

　　设计思路上，首先是轮毂部分的尺寸校核，轮毂的轴向长度做了加宽处理，和电机轴的配合接触长度达到轴径的1.2倍，装配的时候平键连接的受力面积足够，不会出现大负载下键槽滚键的问题；轮盘的外缘做了小角度的折边，既可以提升轮盘整体的结构刚度，减少高速旋转下的轮盘形变，也能一定程度上降低叶片外缘的气流湍流损失，提升运行效率。叶片的径向排布角度做了细微的倾斜修正，不是完全垂直于轮盘的纯径向结构，这个小角度的修正可以降低叶片入口处的气流冲击，减少运行过程中的气动噪音，实际测试下来同转速下比纯径向叶片的噪音低3-5分贝，更适合用在对噪音有一定要求的民用或实验室配套设备里。

　　安装边界方面，转子的整体外径控制在常规小型泵体、风机的蜗壳安装尺寸范围内，不需要对原有设备的蜗壳结构做修改就能直接替换原有叶轮，轴向安装尺寸也匹配标准Y系列小型电机的轴伸长度，锁紧螺母固定之后不会出现轴端窜动的问题；做动平衡校正的时候，因为叶片是均匀圆周排布，去重位置可以选在轮盘的端面，不会破坏叶片的型线结构，平衡精度能达到G6.3级，满足一般工业旋转部件的平衡要求。

　　实际选型的时候，要注意这个结构的叶轮不适合输送含有大直径硬质颗粒的介质，径向叶片的间隙较小，大颗粒进入容易卡滞叶片造成电机过载；如果是用在鼓风场景，介质温度不能超过80摄氏度，避免轮盘材料长期高温下出现蠕变影响尺寸精度；装配的时候要注意轴孔和电机轴的配合公差，选H7/k6的过渡配合最合适，太松容易跑内圈，太紧会造成装配困难，甚至顶裂轮毂结构。日常维护的时候，只需要定期检查叶片表面的积尘或结垢情况，及时清理就能保证运行效率，不需要额外做润滑维护，整体结构的可靠性很高，适合长期连续运行的工况。
