学生自制小型教学演示数控机床结构

这套小型数控机床结构，最初定位是教学场景下的原理演示载体，适配高中通用技术课程、职业院校金工入门实训的实操展示需求，不需要承担工业级大负载连续加工任务，核心作用是让学习者能直观观察数控加工的走刀逻辑、轴系运动关系、装夹定位的基本原理，拆解从数字指令到实体切削动作的完整传导链路。

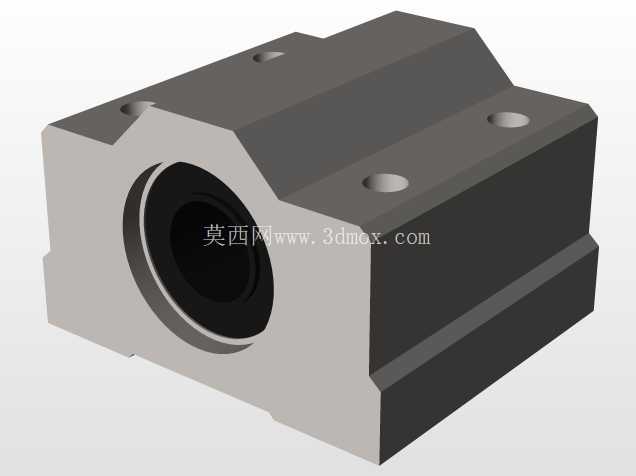

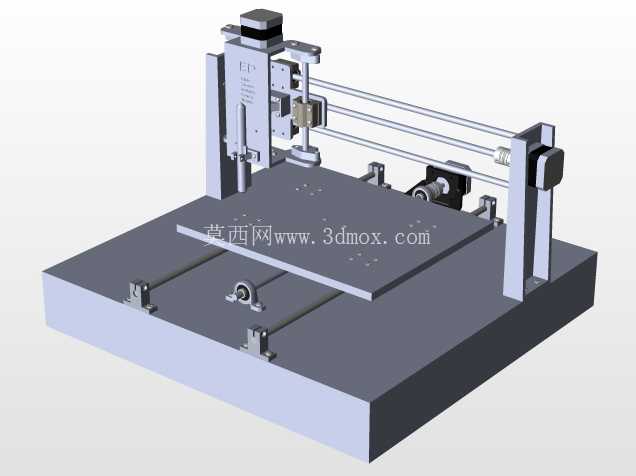

从功能特性来看，该结构保留了数控机床最核心的运动逻辑：X/Y/Z三个直线进给轴采用丝杠传动搭配线性导向的布局，能够实现三轴联动的点位控制与连续轨迹控制，主轴端预留了夹持微型刀具的装夹位，可对软金属、塑料、代木等易切削材料完成平面铣削、简单轮廓雕刻、钻孔等基础加工动作，所有运动部件的行程都做了安全限位设计，避免演示过程中出现超程脱轨的问题，操作面板区域简化了工业机床的复杂按键，只保留了急停、进给倍率调节、轴点动控制几个核心功能键，降低入门学习者的操作门槛。

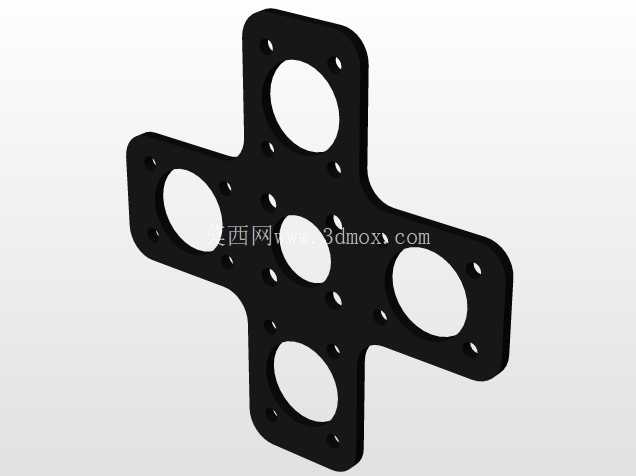

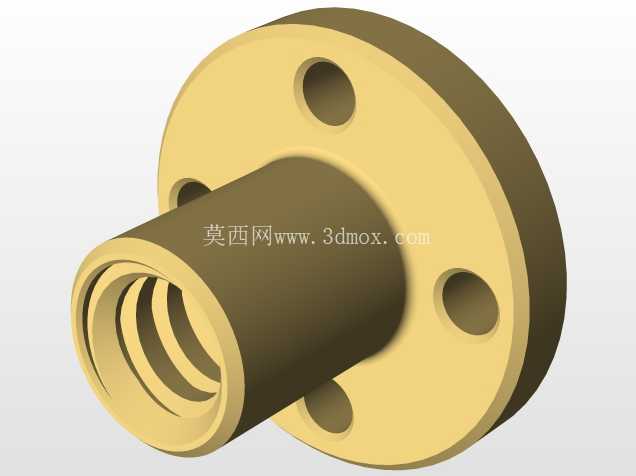

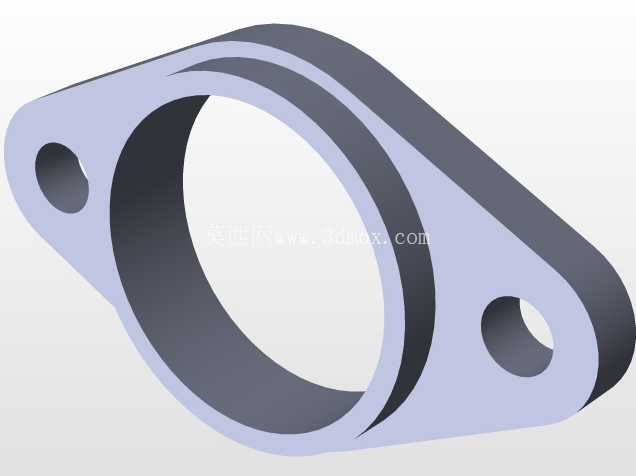

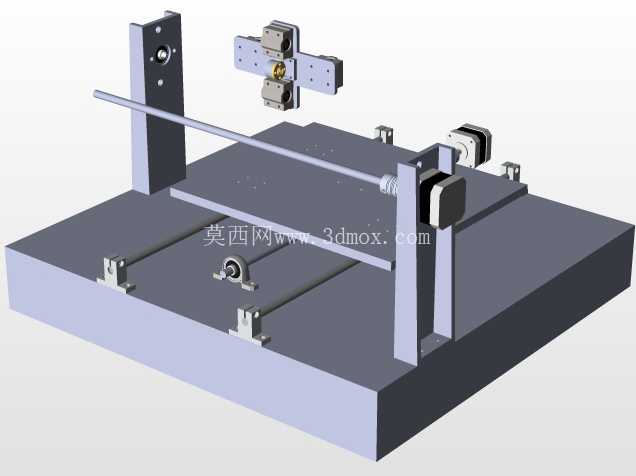

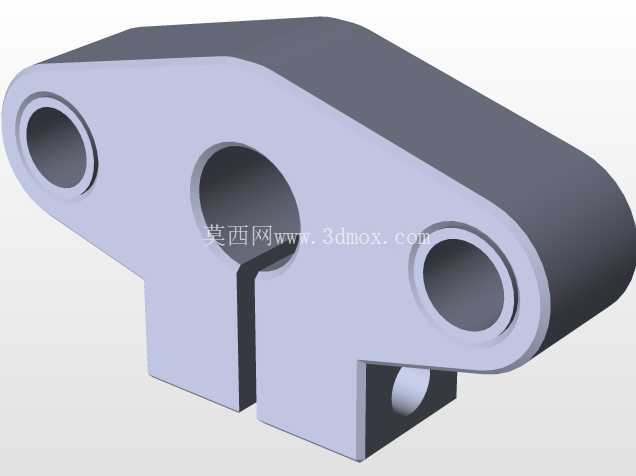

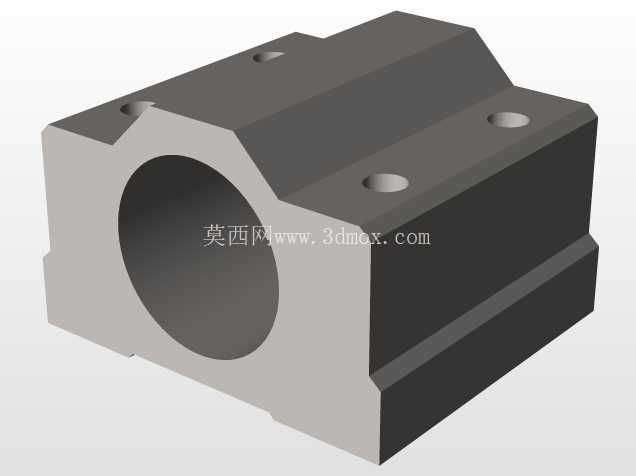

设计思路上没有照搬工业机床的厚重铸件结构，而是采用模块化拼装的框架思路，床身基础件用标准铝型材搭配连接板拼接而成，不需要开模铸造，加工成本低且拆装方便，学习者可以通过拆解不同模块，直观理解每个部件的装配关系与作用：进给系统的丝杠螺母副如何将旋转运动转化为直线运动，导轨滑块如何承担运动过程中的侧向载荷，主轴电机如何通过夹头带动刀具完成切削动作，限位开关如何在行程端点触发信号切断进给动力。整个结构没有做冗余的钣金外罩封装，所有传动部件都外露展示，就是为了让演示过程中能清晰看到每个动作的执行过程，避免封闭式外壳遮挡核心结构，影响教学观察效果。

安装边界与尺寸方面，整套设备的占地面积控制在0.8平方米以内，整体高度不超过0.6米，可直接放置在常规实训工作台面上使用，不需要额外做混凝土基础固定，底部预留了螺栓安装孔，可根据使用需求固定在木质或金属工作台面上，避免加工过程中出现整机位移。各轴的有效行程控制在150mm*100mm*80mm范围内，既能够满足小型演示工件的加工空间需求，又不会因为行程过大导致整体结构刚性不足，加工过程中出现振颤。电气元件的安装槽都布置在床身框架的内侧空腔里，走线沿着型材槽位排布，既不会干涉运动部件的运行轨迹，又能避免线路外露被运动部件剐蹭破损，供电采用常规220V民用电源，不需要配套工业380V供电线路，适配普通教室、实训实验室的供电条件。

在实际教学应用中，这套结构还可以作为数控编程入门的实操载体，学习者编写的简单G代码可以直接导入设备控制系统，实时验证代码的走刀路径是否正确，相比纯软件仿真，实体设备的运行反馈更直观，能让学习者快速理解进给速度、主轴转速参数对加工效果的影响，也能直观观察到对刀误差、装夹偏差带来的加工缺陷，建立对数控加工流程的具象认知。结构上预留了拓展安装位，后续可以根据教学需求加装冷却管路、排屑托盘、第四轴转台等附件，拓展更多的演示功能，不需要对整体床身结构做大规模改动。
