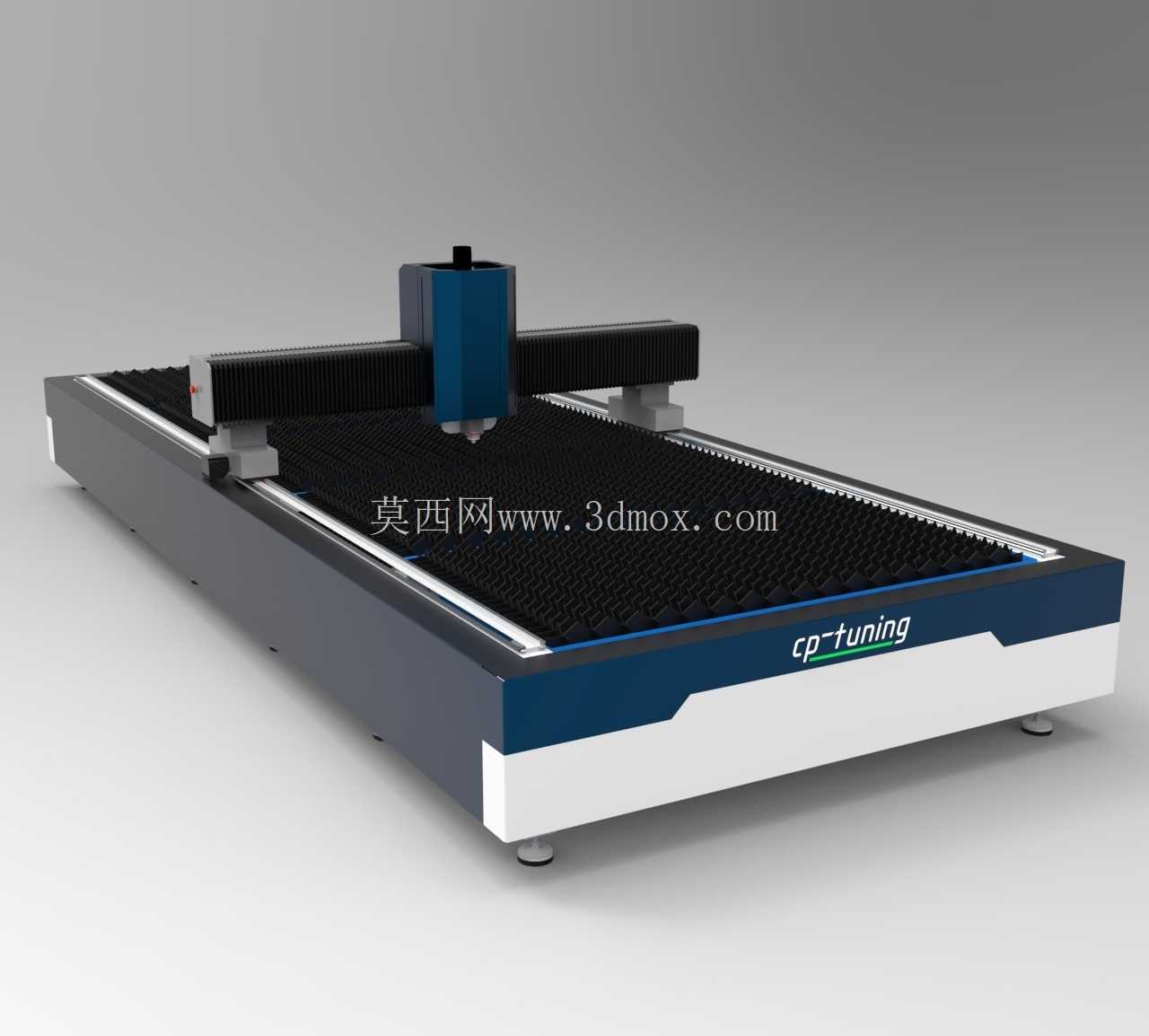

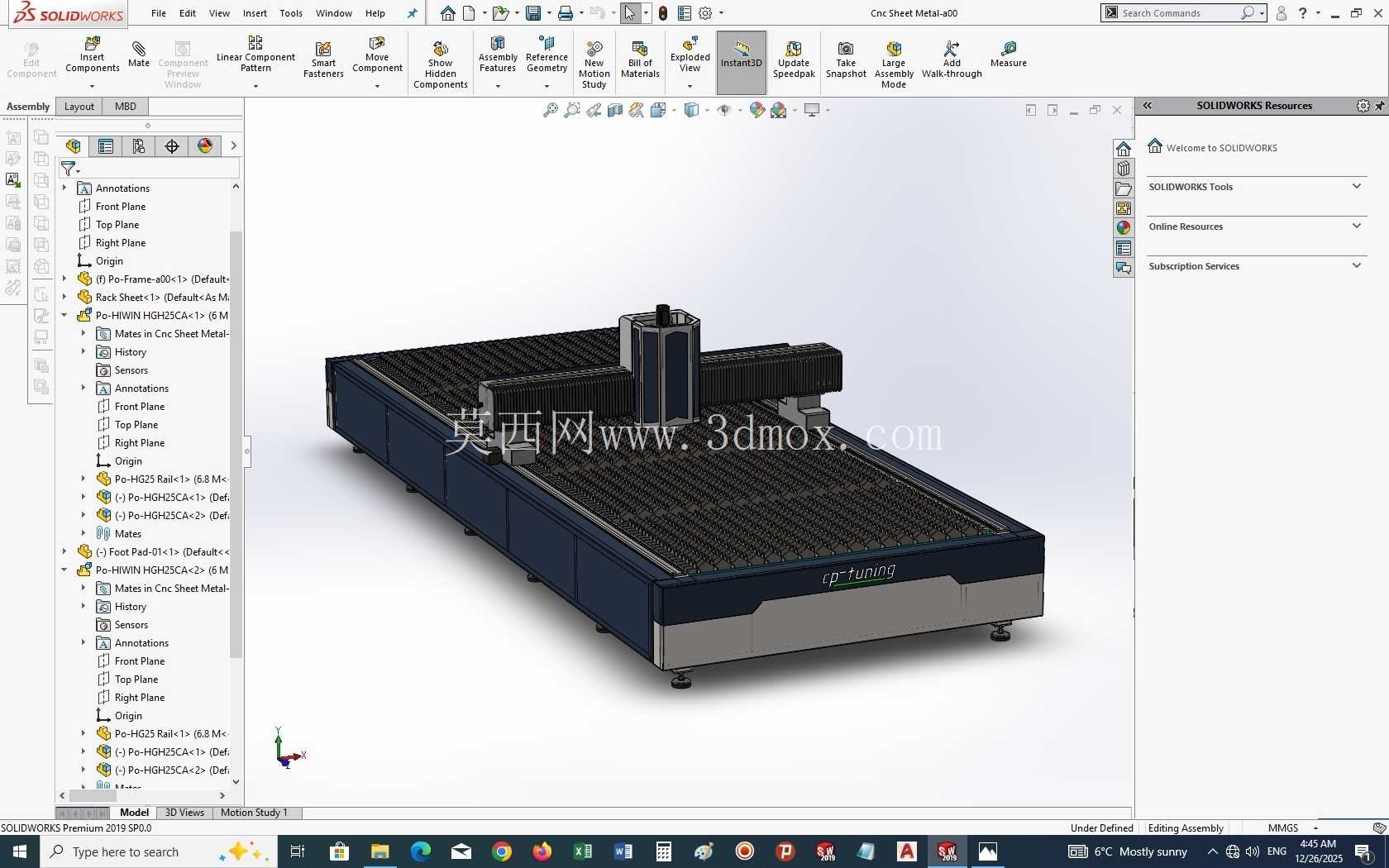

这款光纤激光切割设备的结构设计,首先围绕钣金加工车间的实际作业场景展开,适配碳钢、不锈钢、铝合金等常见金属板材的批量加工作业需求,可覆盖五金制品、机箱机柜、厨卫五金、广告标识、汽配零件等多个加工领域的下料工序,能替代传统冲床、等离子切割设备完成复杂轮廓的高精度切割作业,无需额外开模,针对小批量多批次的加工订单适配性极强。从整体结构布局来看,设备采用龙门式双驱移动结构,床身采用整体焊接框架经去应力退火处理,保障长时间高速运行下的结构刚性,避免因长期受力产生形变影响切割精度。

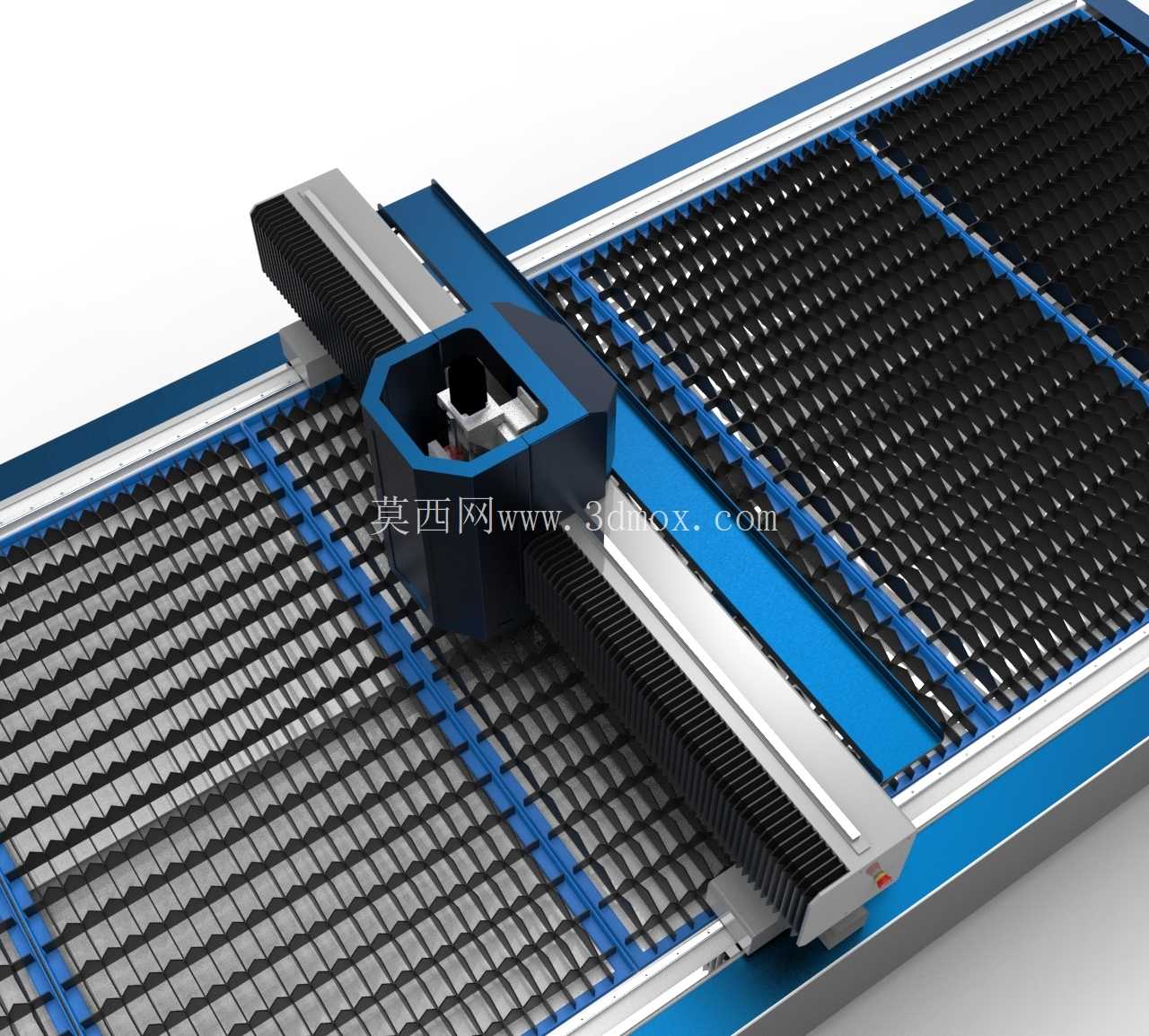

床身两侧布置高精度直线导轨与齿轮齿条传动副,横梁采用航空铝型材经拉伸成型后做时效处理,在保证结构强度的同时降低移动部件重量,提升X轴运行的动态响应速度,切割头搭载在横梁的移动滑座上,可沿Z轴方向自动跟随板材表面起伏调整焦距,适配不同厚度板材的切割焦距需求,避免因板材不平整导致的切割面挂渣、切不透等问题。设备的工作台面采用栅格状锯齿支撑结构,既能够稳定承托大尺寸板材,又可让切割产生的熔渣顺利下落至下方的集渣抽屉,方便日常清理作业,工作台两侧布置有拖链走线结构,将动力线缆、气路管线、信号控制线全部内置防护,避免加工过程中飞溅的熔渣烫损管线,同时减少管线外露带来的安全隐患。从安装边界来看,设备整体占地尺寸适配常规工业厂房的车间布局,无需特殊地基处理,地面平整度满足每米误差不超过2mm即可完成安装调试,设备周边预留不小于1.2米的操作与维护空间,即可满足上下料、日常检修、耗材更换的作业需求。切割头部分集成了电容式高度传感器,可实时检测喷嘴与板材表面的距离,在高速切割过程中动态调整Z轴位置,保证切割焦点始终处于最优位置,针对不同厚度的板材,可通过数控系统自动匹配对应的切割功率、进给速度、气体压力参数,无需操作人员反复手动调试。
设备的传动系统采用伺服电机搭配精密减速机驱动,配合高精度齿轮齿条传动,可实现最高80m/min的空移速度,切割进给速度可根据板材材质与厚度在0-30m/min范围内自适应调整,定位精度可达±0.03mm/m,重复定位精度可达±0.02mm,能够满足大部分精密钣金加工的精度要求。气路系统设计了高压氧气、高压氮气双路供气接口,可根据切割材质自动切换辅助气体,切割碳钢时采用氧气作为辅助气体,利用氧化反应提升切割效率,切割不锈钢、铝合金时采用氮气作为辅助气体,保证切割断面光亮无氧化层,减少后续打磨工序的工作量。

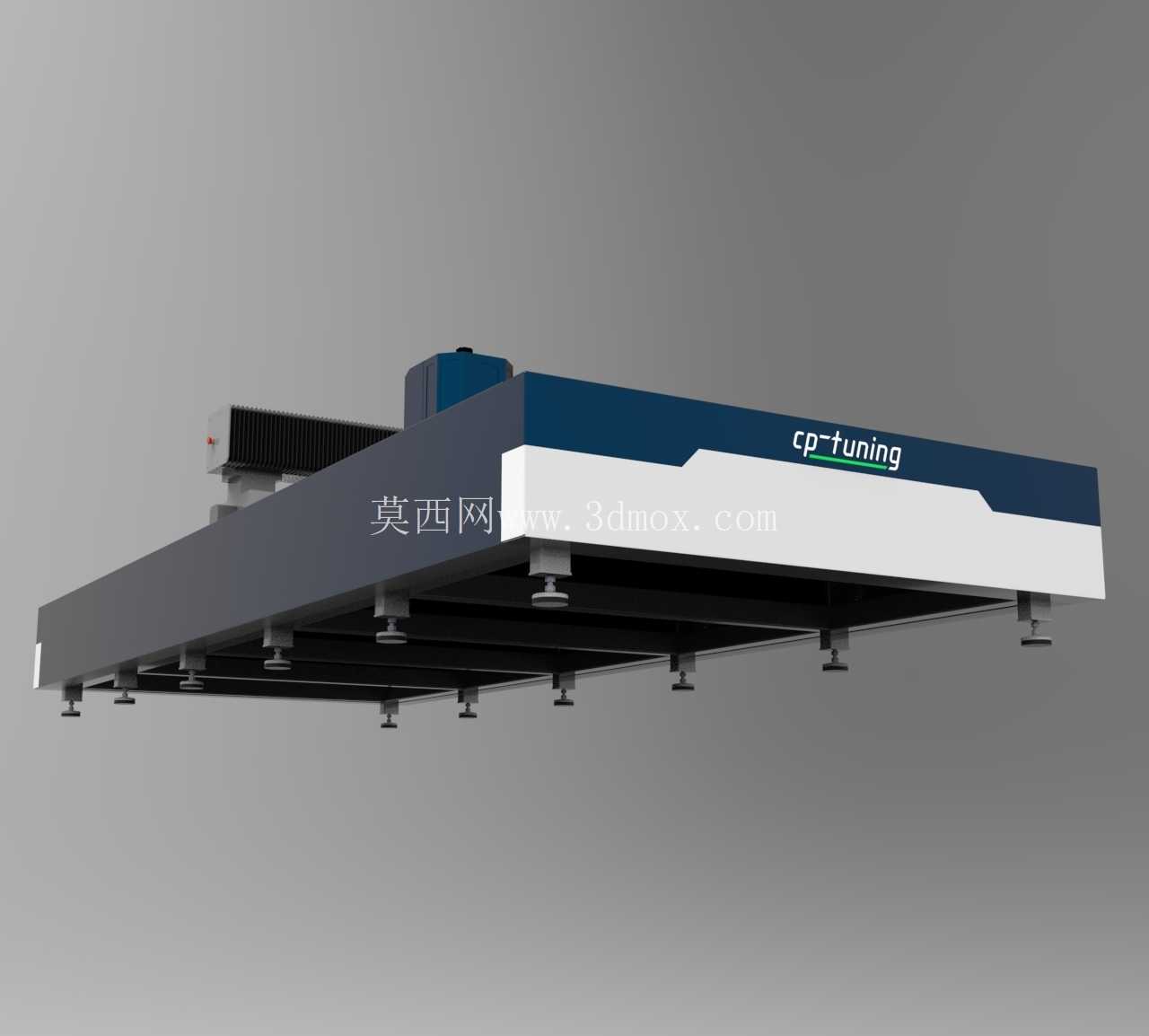

床身底部布置有可调式支撑脚杯,可在安装时调整设备水平度,抵消地面不平整带来的安装误差,设备的电控柜集成布置在床身侧方,内置数控系统、伺服驱动器、激光发生器配套电源等电气元件,柜门采用密封式设计,配合散热风扇与防尘滤网,可阻挡加工产生的金属粉尘进入柜内,降低电气元件的故障概率。在结构设计过程中,重点考量了设备的维护便捷性,导轨、齿条等传动部件均布置在床身侧面的防护腔体内,配合不锈钢伸缩防护罩,可阻挡切割熔渣、粉尘附着在传动部件表面,日常维护仅需定期按照保养周期加注润滑脂即可,无需频繁拆解防护结构。切割头的喷嘴、聚焦镜等易损件采用快拆式结构设计,操作人员无需专用工具即可在短时间内完成更换,减少设备停机维护时间。针对大尺寸板材加工场景,工作台面的支撑栅格采用模块化设计,局部栅格因长期受熔渣灼烧损坏时,可单独更换对应模块,无需整体更换工作台,降低后期使用成本。设备的操作面板布置在设备前端侧方,可旋转调整角度,方便操作人员在上下料位置、切割观察位置都能便捷操作设备,数控系统内置了常用的图形加工库,支持CAD图纸直接导入生成加工路径,也可通过手动编程完成简单轮廓的切割作业,适配不同操作人员的使用习惯。
