小型桌面级DIY数控雕刻机结构设计

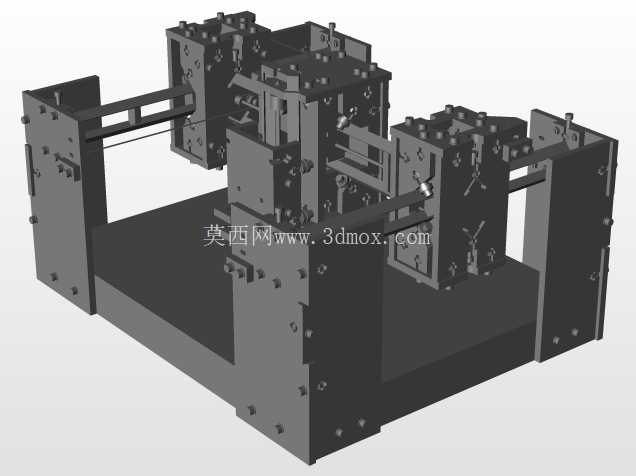

　　这套小型数控加工设备的结构设计，核心面向个人工作室、创客空间以及教学实训场景下的小尺寸工件加工需求，区别于工业级大型数控设备的占地大、成本高、调试复杂等特点，整体框架采用双侧立式支撑搭配底部基座的龙门式布局，在有限的桌面占用空间内，尽可能保障加工行程的有效利用率，同时兼顾结构刚性与拆装调试的便捷性。从实际加工场景出发，这类设备可覆盖软金属、亚克力、PCB板、实木薄片等常见小型工件的铣削、雕刻、钻孔作业，比如电子爱好者制作定制电路板时，可通过该设备完成线路板的轮廓铣削与钻孔，无需外发加工就能快速完成样件迭代；文创从业者也可借助该设备完成小尺寸木质、亚克力标识的雕刻切割，适配小批量定制化的加工需求。

　　在结构设计思路上，双侧的立式支撑座采用多块板材拼接锁紧的方式，没有采用一体化铸造结构，一方面降低了个人DIY加工的门槛，普通加工条件下就能完成所有板材件的裁切与打孔，另一方面拼接式结构可通过调整锁紧螺栓的预紧力，补偿加工过程中产生的装配误差，保障导轨安装面的平面度要求。设备的传动组件沿双侧支撑座对称布置，X轴方向的传动模组横跨在两侧立式支撑之间，可沿Y轴方向做前后往复运动，加工主轴搭载在X轴的滑动座上，可沿X轴做左右移动，同时Z轴方向的进给模组集成在主轴安装座上，可实现垂直方向的进刀与退刀动作，三个轴向的运动相互独立又协同配合，可完成平面雕刻、三维曲面铣削等多类型的加工轨迹。考虑到桌面使用的安装边界，设备底部基座采用平整的板式结构，四个角位预留了安装固定孔位，既可以直接放置在平稳的工作台面上使用，也可以通过螺栓锁紧在专用的设备支架上，避免高速加工过程中设备产生位移影响加工精度。基座的整体厚度经过针对性加强，可抵消主轴高速运转时产生的振动，减少振动传导到工作台面产生的共振问题。两侧的立式支撑座与底部基座之间采用定位销加螺栓锁紧的连接方式，装配时可通过定位销快速确定支撑座的安装位置，保障两侧支撑的平行度，避免因平行度误差导致X轴横梁运动时出现卡顿、阻力过大的问题。

　　在功能特性的设计上，这套结构预留了充足的主轴安装空间，可适配不同功率的高速风冷主轴，用户可根据自身的加工材质需求更换对应功率的主轴，无需对整体安装结构做大规模改动；各轴向的导轨安装面都设计了微调结构，装配时可通过顶丝调整导轨的直线度，补偿板材件的加工误差，降低单个零件的加工精度要求，同时保障整体装配后的运动精度。走线槽沿支撑座与横梁的内侧布置，所有传动电机、主轴的线缆都可沿内置走线槽排布，避免加工过程中线缆与运动部件产生干涉，也让整体外观更加整洁，减少加工碎屑附着在线缆上造成的老化加速问题。设备的加工区域没有设计全封闭的外罩，一方面是为了降低整体结构重量，方便个人用户搬运与挪动，另一方面开放式的加工区域更方便操作人员观察加工状态，及时调整进给参数，也方便加工完成后清理工作台面上的碎屑，当然用户也可根据自身需求在后期加装透明防护挡板，阻挡加工过程中飞溅的切屑。从结构刚性的角度考量，所有连接位置都采用了密集的螺栓锁紧设计，在板材拼接的接缝处还设计了定位凸台，增大拼接面的接触面积，避免长期往复运动后连接位置出现松动，影响加工精度。

　　各轴向的运动行程经过合理配比，在整体外形尺寸控制在桌面可容纳范围内的前提下，尽可能扩大有效加工范围，满足绝大多数小型工件的加工尺寸需求，不会出现行程冗余导致的结构浪费，也不会因行程不足无法覆盖常规加工场景。在装配逻辑上，整套结构的零件以板式零件和标准紧固件为主，没有复杂的异形曲面零件，所有零件都可通过常规的铣削、钻孔工艺完成加工，不需要特殊的加工设备，非常适合个人用户自行加工装配，也适合作为教学实训项目，让学员在装配过程中理解数控设备的传动原理、装配精度调整方法，掌握机电设备装配的基础技能。实际使用过程中，用户可根据自身的控制方案搭配对应的步进电机或伺服电机，安装对应的控制系统即可实现数控加工，结构本身预留了电机安装的定位孔位，不需要额外做打孔改装，降低了改装的门槛。
