型材卷弯成型辊压加工设备结构

在五金加工、钢结构预制、五金制品批量生产的车间场景里，这类三辊式型材卷弯设备是小批量型材弯曲作业的核心工位装备，主要承担圆管、方管、角铁、扁钢等常规型材的圆弧卷制、环形弯制作业，能替代传统火焰加热弯制的低效工艺，避免热弯带来的型材材质退火、形变尺寸不可控、表面氧化层残留等问题，适配五金家具、护栏加工、小型钢结构件、管道预制件的生产需求，尤其适合加工半径在常规范围内的弧形型材构件，不需要额外制作定制模具，通过调整辊轴间距就能适配不同规格的型材弯曲作业。

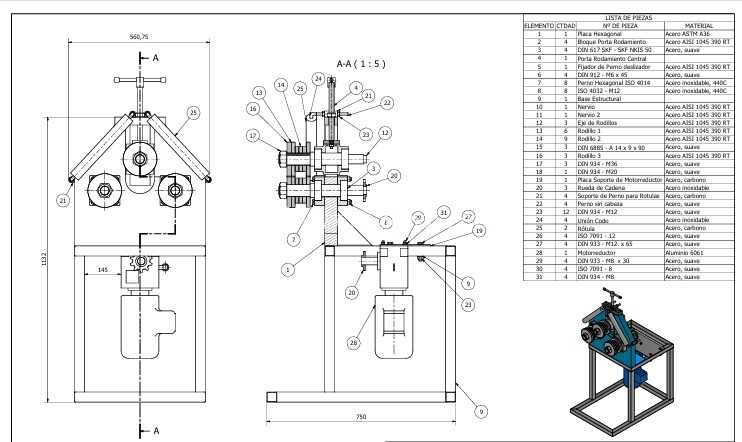

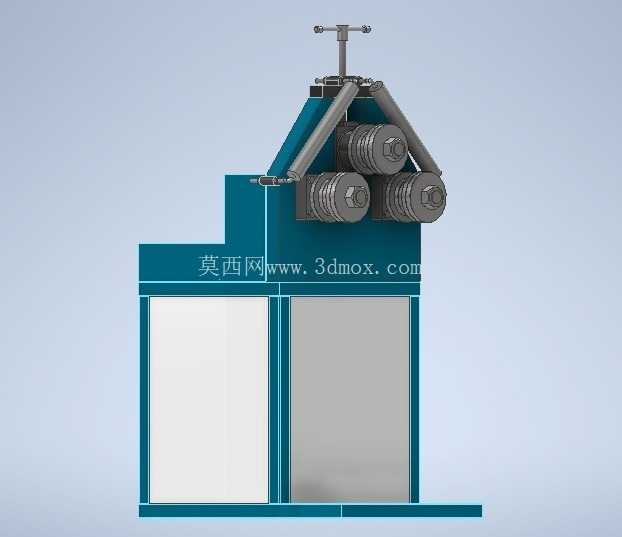

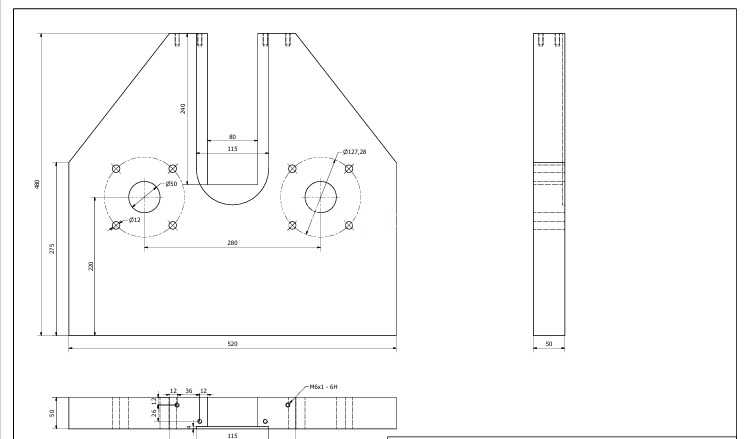

从设备结构设计逻辑来看，整机采用立式三辊非对称布局，下侧两根辊轴作为主动送进辊，承担型材进给的动力传输，上侧辊轴为压下调整辊，通过顶部的手轮丝杆机构实现垂直方向的位移调整，以此改变型材弯曲时的受力曲率，手轮调节的结构没有采用液压或电控驱动，核心是面向小型加工场景的成本控制，同时手动调节的反馈更直接，操作人员可以根据型材出料的实际弧度实时微调压下量，避免过弯造成的型材报废。设备的机架采用箱式焊接结构，外侧覆盖钣金护板，内部预留了传动机构的安装空间，两根下辊的传动链布置在机架腔体内部，既可以避免加工过程中的金属碎屑、切削液飞溅进入传动部位造成磨损，也能提升机架整体的刚性，抵消辊压过程中型材变形产生的反向作用力，减少机架形变带来的弯曲精度偏差。

设备的进料侧设置了导向托料结构，倾斜布置的导向板可以承托待加工的长型材，避免型材进料时因为自重产生下垂，导致进料角度偏移造成弯曲段的直线度超差，导向板的位置可以根据型材的截面尺寸做小幅调整，适配不同规格型材的进料承托需求。三根工作辊的表面都做了滚花防滑处理，增加辊面和型材表面的摩擦力，避免辊压过程中型材和辊面出现相对滑动，导致弯曲半径不均匀、型材表面划伤的问题，针对不同截面的型材，还可以更换对应型面的辊轮，比如加工圆管时更换带圆弧槽的辊轮，加工角铁时更换匹配角铁截面的成型辊轮，拓展设备的加工适配范围。

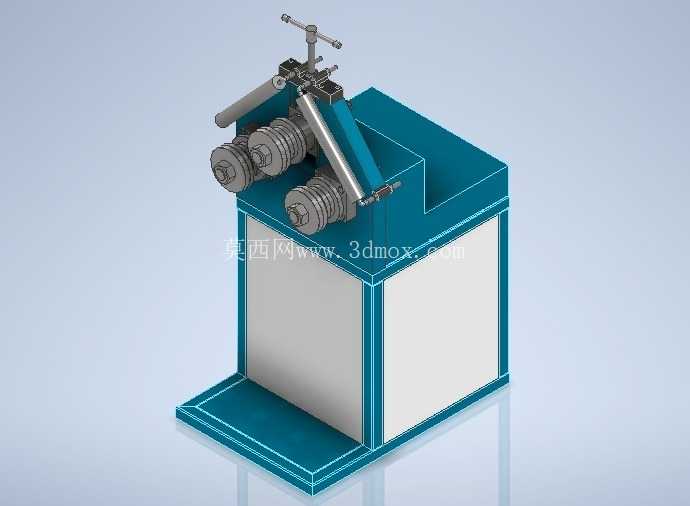

从安装边界和尺寸适配来看，整机采用立式落地安装结构，底部的安装底座为整块钢板焊接成型，不需要做额外的地基预埋，只需要将设备放置在平整的车间水泥地面上，通过底部的膨胀螺栓固定即可投入使用，整体占地面积不足两平方米，适合小型加工门店、院校实训车间、小批量生产的工坊场景布置，不需要占用大面积的生产空间。设备的操作侧预留了足够的操作空间，操作人员站在设备正面就可以完成上料、调节手轮、出料取件的全流程操作，不需要额外的辅助工位。设备的出料侧没有设置额外的托料架，针对长度超过一米的长型材加工时，可以搭配独立的移动式托料架使用，避免长型材出料时因为自重下坠造成弯曲段变形。

在功能特性层面，这款设备可以完成不同曲率的圆弧弯曲、整圆卷制、多段弧度的异形型材弯制作业，加工过程中型材通过三辊之间的连续辊压实现渐进式变形，不会出现一次性冲压弯制造成的型材截面瘪陷、外侧壁拉伸开裂的问题，尤其适合薄壁管材、小截面型材的弯曲加工。设备的传动结构采用减速电机直连下辊的方式，传动效率高，运行噪音低，日常维护只需要定期给辊轴轴承、丝杆调节部位加注润滑脂，检查传动链条的张紧度即可，没有复杂的电控液压系统，后期维护成本极低，适合没有专业设备维护人员的小型加工场所使用。

从设计落地的角度考量，这款设备的结构全部采用常规标准件和通用型材焊接加工，没有特殊定制的异形零部件，生产制造成本低，组装调试难度小，所有的传动部件、调节部件都预留了检修口，后期易损件更换不需要完全拆解设备，只需要打开对应位置的护板就可以完成维修更换。辊轴的材质选用45号钢调质处理，表面淬火硬度达到HRC45-50，具备足够的耐磨性和抗扭强度，长期辊压金属型材也不会出现辊面凹陷、轴体弯曲变形的问题，能保证长期使用的加工精度稳定性。设备的护板采用冷轧钢板折弯成型，表面做喷塑处理，既可以隔绝加工碎屑，也能避免车间潮湿环境造成的机架锈蚀，延长设备的整体使用寿命。
