PG45行星减速直流驱动电机结构设计

在小型自动化传动场景里，这类直流行星减速电机的应用覆盖范围极广，从桌面级小型输送线的动力单元、智能仓储的小型分拣拨杆驱动，到民用服务机器人的行走轮动力、工业检测设备的探头进给机构，甚至是户外小型光伏跟踪支架的角度调节驱动，都能见到同结构规格产品的身影。不同于普通无减速的直流电机，这类集成行星减速结构的驱动部件，核心作用是把直流电机本体输出的高转速低扭矩动力，通过多级行星齿轮的减速增扭，转化为适配负载端需求的低转速大扭矩输出，同时保证输出轴的径向承载能力满足直连负载的安装要求，省去了额外搭配减速箱的设计、装配工作量，也能大幅缩小整套动力单元的轴向安装尺寸。

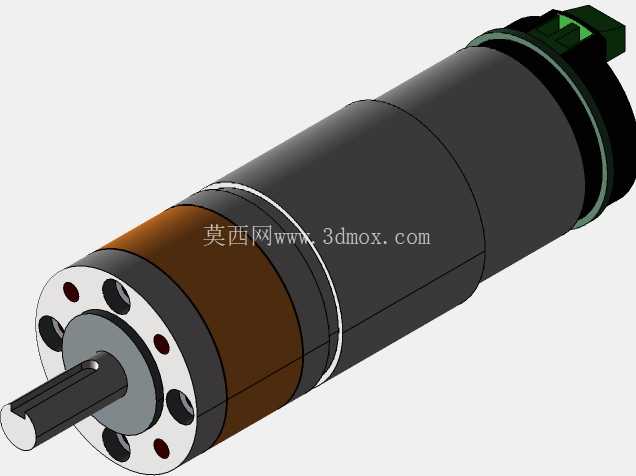

从结构设计逻辑来看，这款PG45规格的减速电机，采用了直筒式同轴布局，电机本体与前端行星减速箱为同轴串联设计，输出轴与电机转子轴保持同轴线，这种布局的优势在于动力传递过程中不会产生额外的径向偏载，整套传动链的动平衡表现更好，高速运转时的振动和噪音能控制在较低水平。前端的行星减速箱部分，采用内齿圈固定、行星架输出的经典传动结构，从模型可见的前端法兰结构来看，输出端的安装法兰预留了均匀分布的安装孔位，孔位的节圆尺寸与45mm直径规格的减速箱匹配，安装时可以通过法兰面的止口实现快速定位，保证输出轴与被驱动部件的输入轴同轴度，避免安装错位导致的轴承偏磨、齿轮打齿问题。输出轴采用带扁位的圆柱轴结构，这种轴端设计可以直接搭配带键槽或者顶丝固定的同步轮、联轴器、驱动轮使用，不需要额外加工轴端结构，能缩短设备装配时的零件加工周期。

在安装边界的尺寸控制上，这款电机的主体外径与减速箱外径保持一致，整体为等直径直筒结构，这种外形设计的好处是在设备内部安装时，只需要预留对应直径的圆柱形安装空间即可，不需要为变径结构额外预留避让空间，对于内部空间紧凑的小型设备来说，空间利用率更高。尾部的出线端采用了带定位结构的接插件安装座，接插件的出线方向垂直于电机轴线，安装时可以根据设备内部的走线方向调整接插件的固定角度，避免线缆弯折半径过小导致的线芯断裂问题。从结构细节来看，减速箱与电机本体的连接位置采用了密封胶圈设计，既可以阻挡外部的粉尘、水汽进入减速箱内部污染润滑脂，也能防止减速箱内部的润滑脂渗漏到电机本体或者外部设备上，适配有一定防尘要求的工业应用场景。

在实际选型应用时，这类减速电机的设计需要重点关注几个核心参数的匹配：首先是输出轴的径向负载能力，因为行星减速结构的输出端轴承跨距更大，相比普通直流电机的输出轴能承受更大的径向力，直连驱动轮、滚轮这类负载时不需要额外增加支撑轴承；其次是减速比的匹配，不同的行星齿轮级数可以实现不同的减速比，对应不同的输出转速和扭矩，设计模型时保留了减速箱部分的参数化结构，可以根据实际需求调整行星轮的齿数、级数，快速衍生出不同参数的同规格产品；最后是安装接口的通用性，前端法兰的安装孔位、输出轴的轴径和扁位尺寸都沿用了行业通用的45系列减速电机安装标准，可以直接替换同规格的其他品牌产品，不需要修改设备端的安装结构，降低设备迭代时的改造成本。

从三维建模的细节来看，模型完整还原了产品的所有装配关系，包括行星架与行星轮的配合间隙、内齿圈与减速箱壳体的过盈配合结构、输出轴与前端轴承的配合位置、电机尾部的磁环与霍尔板的安装位置，所有结构的尺寸边界都按照实际量产产品的公差要求进行建模，装配干涉检查全部完成，可以直接用于设备的整体装配仿真，验证安装空间是否存在干涉，也可以用于生成工程图纸指导零件加工和装配。在做设备结构设计时，直接调用这类成熟的标准化驱动部件模型，不需要从零开始绘制电机的每个细节结构，能大幅缩短结构设计的周期，把更多精力放在负载端的结构匹配和传动效率验证上。
