亚米隆精密线性传动执行机构设计

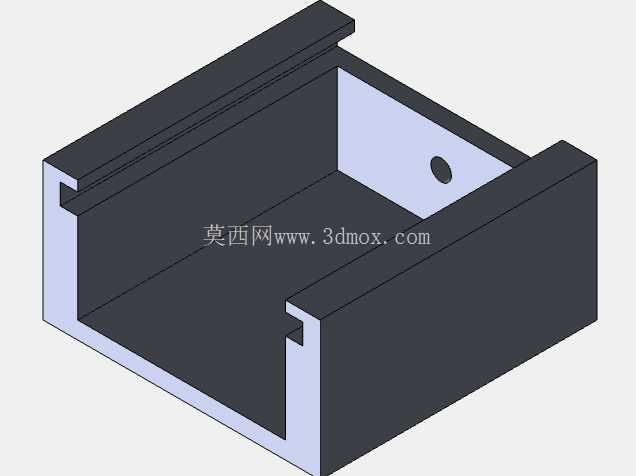

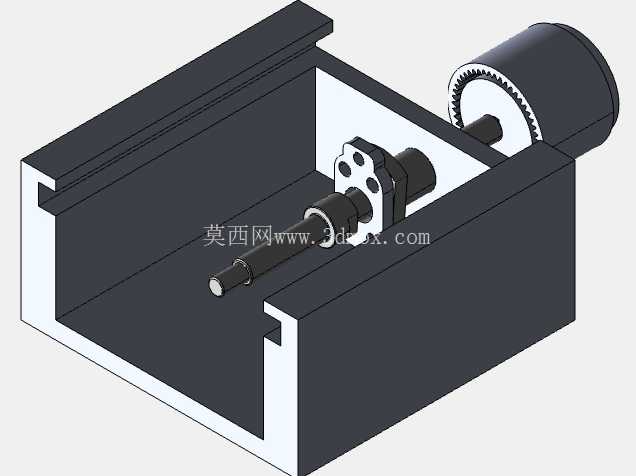

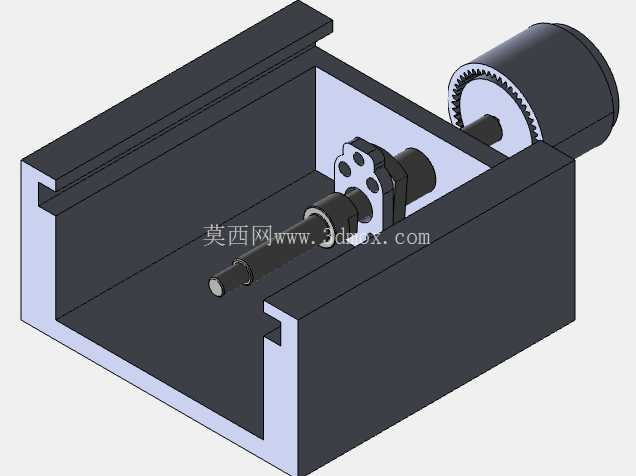

　　这款精密线性执行机构的设计，最初是面向3C电子装配工位的短行程高精度推压需求做的定制化开发，在实际产线场景里，这类执行件常被用在芯片引脚压合、小型元器件对位推送、检测工位的工件顶出环节，相比常规气缸驱动的直线动作单元，它的传动刚性更好，停位精度不会受气源压力波动影响，在需要多点位停驻、推力恒定的工位上适配性更强。从结构布局来看，整个执行器采用铝型材槽体作为承载基座，型材本身的槽道结构直接兼做滑动导向的安装基准，不需要额外加工导向安装面，能大幅降低基座的加工成本，同时型材的腔体可以把整套传动组件完全包覆在内，避免车间里的加工碎屑、切削液溅入传动啮合区，日常维护只需要定期在注油点补充润滑脂即可，不需要频繁拆解清理内部。

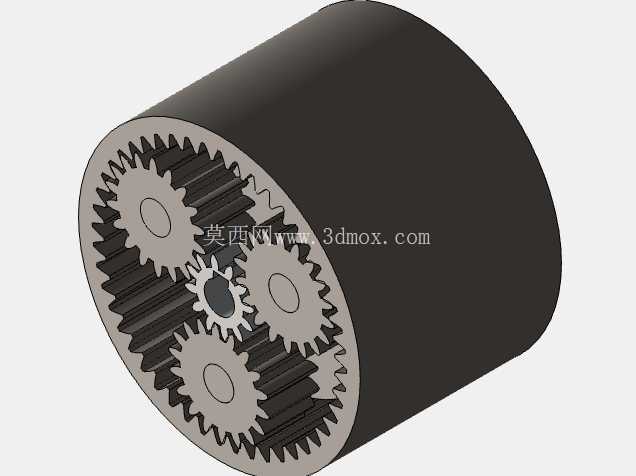

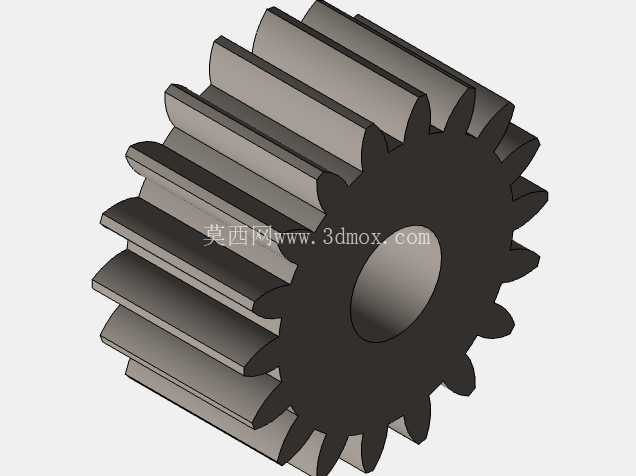

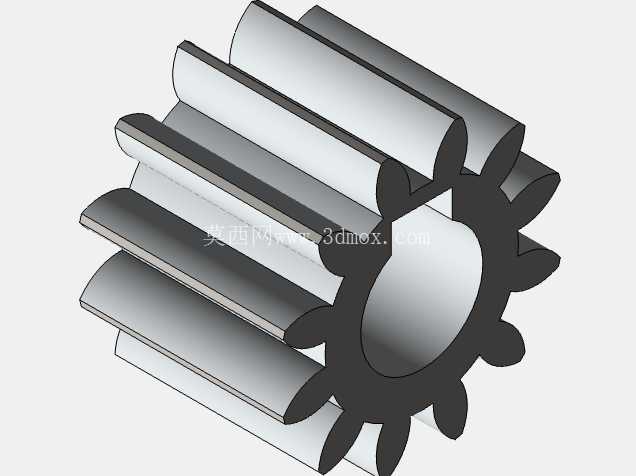

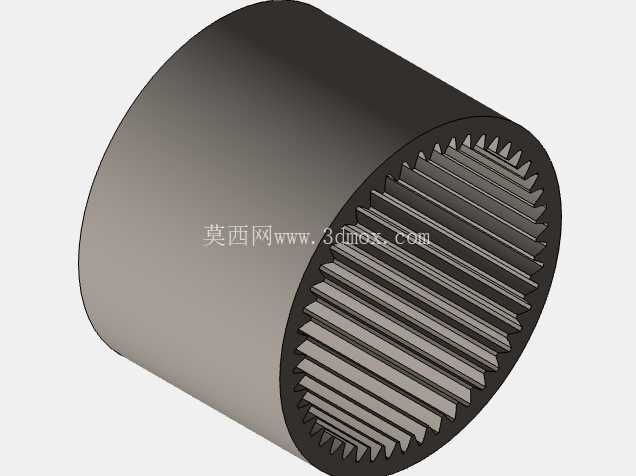

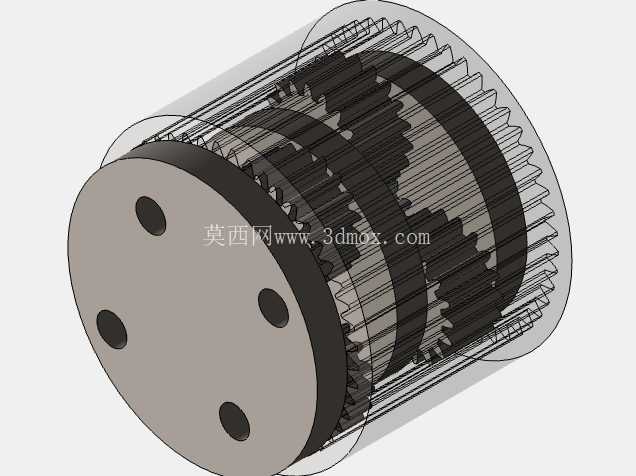

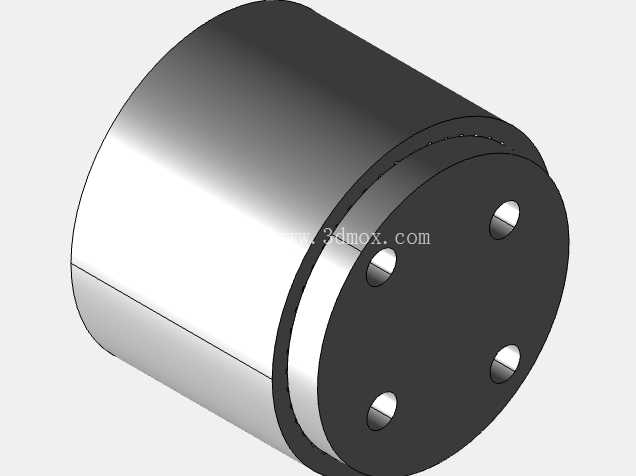

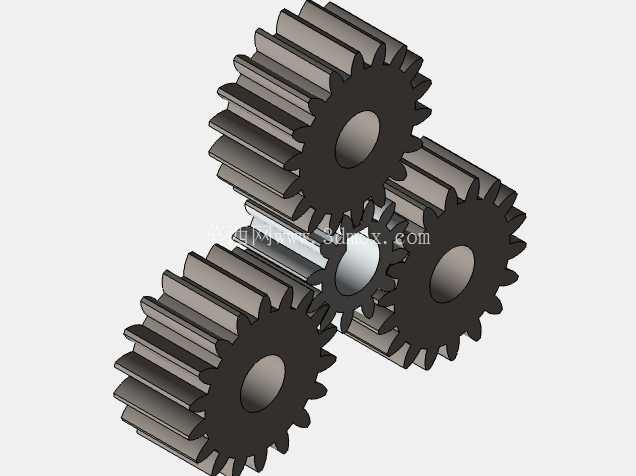

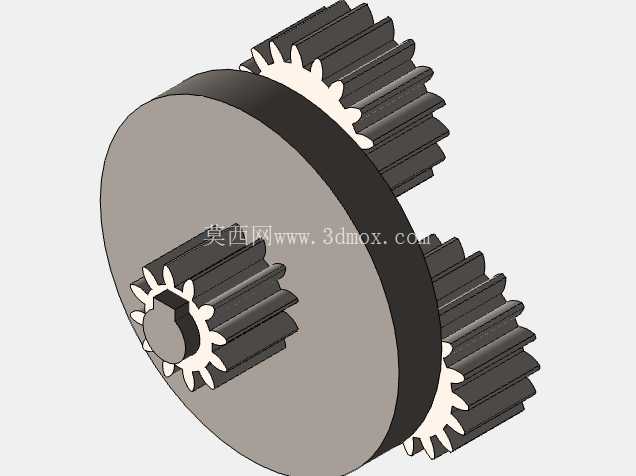

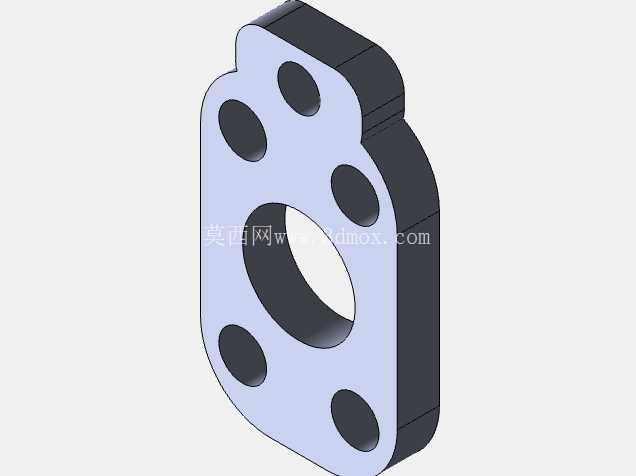

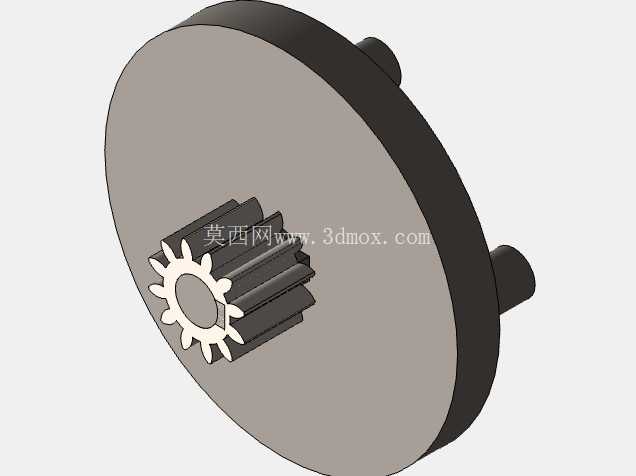

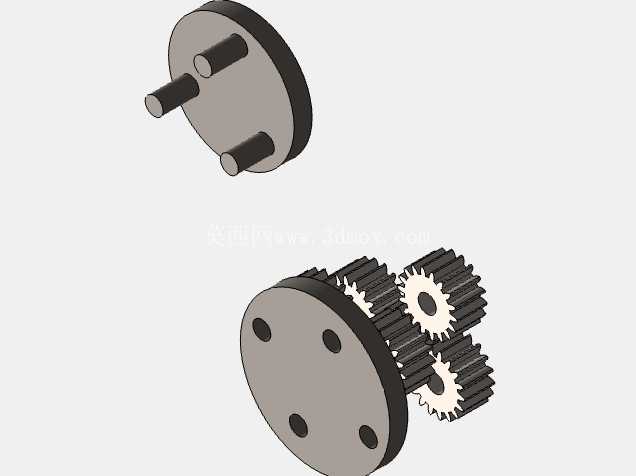

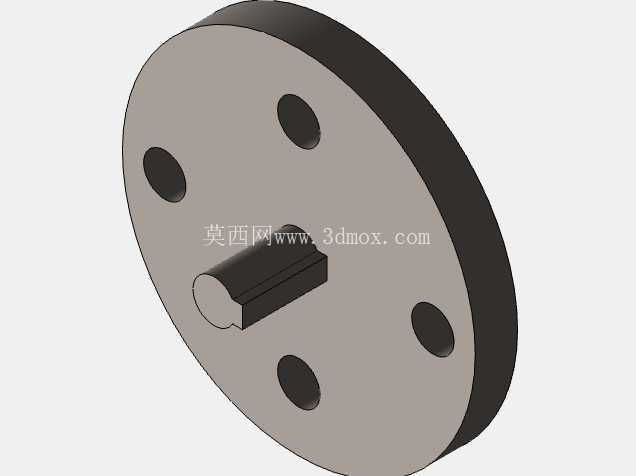

　　传动链路的设计上，动力输入端采用直齿圆柱齿轮做一级减速，电机输出的高转速低扭矩通过齿轮副降速增扭后，传递给螺旋传动副，把旋转运动转化为推杆的直线往复动作，齿轮副的啮合侧隙在装配时可以通过调整电机安装座的偏心位置做微量补偿，能有效抵消正反向传动时的回程间隙，保证推杆伸出和缩回的停位一致性。推杆的输出端设计了带多安装孔的连接法兰，法兰上的孔位同时兼容螺纹锁固和销钉定位两种安装方式，对接外部工装的时候，既可以用螺丝快速锁紧做轻载工况的快速换型，也可以加装定位销做重载高频动作的刚性连接，适配不同节拍的产线使用需求。

　　安装边界方面，整个执行器的外部轮廓完全适配标准40系列铝型材的安装槽距，基座侧面的安装槽可以直接用T型螺母锁固在设备的型材框架上，不需要额外做转接安装板，水平安装的时候推杆的同轴度公差可以控制在0.02mm以内，垂直安装时只要在选型时核算好推杆端的负载重量，搭配对应导程的螺旋副，就可以避免断电后推杆出现下滑窜动的问题。设计过程中特意把传动组件的重心控制在基座腔体的中心线上，推杆做往复动作的时候，整个机构的重心偏移量极小，高速往复动作时不会产生额外的偏载力矩，能有效降低滑动导向面的不均匀磨损，延长整套机构的使用寿命。

　　在实际选型适配的时候，需要注意推杆的伸出行程要预留至少5mm的安全余量，避免机构走到机械极限位置时出现硬顶卡死的情况，齿轮副的润滑要选用低阻尼的润滑脂，避免低温环境下润滑脂粘度变大导致传动阻力上升，影响动作响应速度。和市面上常规的线性执行器相比，这款结构的拆解维护难度更低，所有传动组件都可以从型材腔体的端盖处拆出，不需要把整个执行器从设备上完全拆卸下来，更换易损件的时候能大幅减少产线的停机维护时间。针对有洁净度要求的使用场景，还可以在推杆伸出端加装防尘密封圈，阻挡外界的粉尘进入传动腔，适配半导体生产、医药包装这类对洁净度有要求的工位使用。整个结构的零件加工工艺性较好，除了齿轮和螺旋副需要做热处理保证耐磨性之外，其余结构件都可以采用常规的铣削、冲压工艺加工，不需要特殊的加工设备，批量生产的时候成本控制空间较大。
