激光切割微型鼠标亚克力胶合板承载平台

　　在迷宫求解类微型机器人的研发调试场景中，承载平台作为核心硬件的安装载体，直接决定了整机的装配精度、运行稳定性与后期改装拓展空间，这类微型平台的设计往往需要兼顾加工便利性、结构强度与元器件适配性，避免出现加工难度过高、安装干涉、后期改装无冗余空间的问题。这款微型鼠标承载平台在设计阶段就明确了两种主流快速成型工艺的适配要求，既可以采用激光切割工艺加工胶合板或亚克力板材完成快速打样，也可以通过3D打印工艺制作实体结构，能够匹配不同研发阶段的加工条件，打样阶段用激光切割可以在半小时内完成所有板材件的加工，快速验证结构合理性，小批量试制阶段用3D打印可以做出一体化结构，减少装配环节的误差累积。

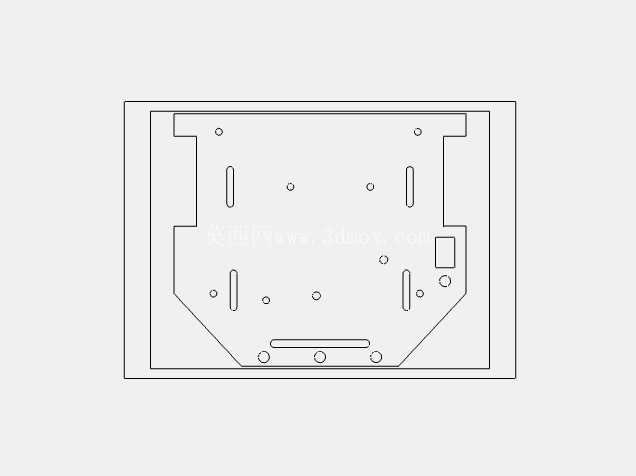

　　平台的核心安装边界严格控制在140mm*140mm的正方形范围内，这个尺寸是经过多代微型鼠标样机迭代验证的最优值，既能够容纳所有核心电控与动力元器件，又不会因为尺寸过大增加整机重量、影响迷宫穿行的灵活性，平台边缘预留了足够的安全间隙，避免在迷宫赛道内运行时剐蹭赛道侧壁。动力系统的安装位是这款平台设计的核心重点，针对常用的N20齿轮电机，专门设计了2.5mm的固定孔位，安装时搭配M3黄铜垫片、配套螺母与螺栓完成锁紧，黄铜垫片的使用可以避免亚克力或胶合板材质的安装面在螺栓锁紧时出现压溃变形，同时能够提升电机安装的同轴度，减少电机运行时的振动传导到平台主体。

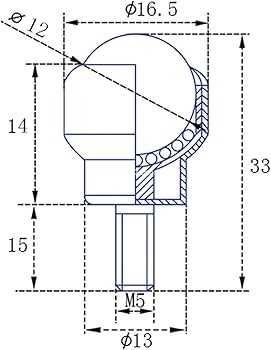

　　行走轮组的安装位做了冗余兼容设计，既可以适配3PI N20万向球脚轮，也可以安装带M5螺纹杆的12D万向旋转球脚轮，研发人员可以根据自身的动力布局需求、地面摩擦系数要求灵活选择轮组，不需要额外对平台进行打孔改装。电控系统的安装区域做了精准的定位槽设计，框架可以直接固定Arduino UNO主控板以及LM3596 DC-DC降压转换器，定位槽的尺寸完全匹配两款元器件的安装孔位，不需要额外制作转接板，能够大幅缩短装配时间，减少接线混乱带来的故障隐患。供电部分预留了扎带固定位，可以用来固定2S锂离子电池组，扎带固定位的位置经过重心优化，电池安装后整机的重心落在平台几何中心附近，避免运行时出现重心偏移导致的跑偏、侧翻问题。

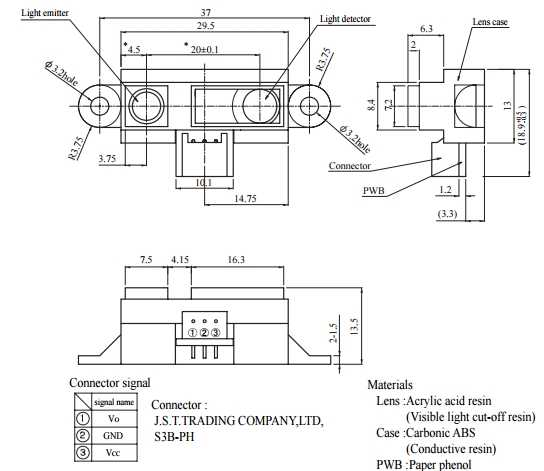

　　传感系统的配套安装支架也同步完成了设计，包含超声波传感器、夏普GP2Y0A21YK0F红外距离传感器的专用安装位，支架的安装高度与倾斜角度经过反复调试，能够保证传感器的检测范围完全覆盖迷宫赛道的前方与侧方区域，不会出现检测盲区，也不会因为支架过高增加整机的风阻与重心高度。平台的板材拼接结构采用了卡槽加螺栓锁紧的组合方式，激光切割的板材件可以通过卡槽快速完成定位，再用螺栓锁紧后整体结构强度完全满足微型鼠标高速运行、急转换向的受力要求，不会出现板材松动、结构变形的问题。针对不同加工工艺的特性，设计时也做了对应的公差补偿，激光切割亚克力板材时预留了0.2mm的热熔间隙，避免切割后的卡槽出现过紧无法装配的问题，3D打印版本则预留了0.3mm的打印公差，不需要二次打磨就可以完成所有零部件的装配。整个平台的所有安装孔位都做了沉头设计，螺栓锁紧后头部不会突出平台表面，避免突出的螺栓头剐蹭电池、电控板或者赛道表面，平台表面还预留了多个通用拓展孔位，研发人员可以根据自身需求加装额外的传感器、功能模块，不需要额外打孔破坏原有结构强度。
